立式斯特林动力装置结构设计

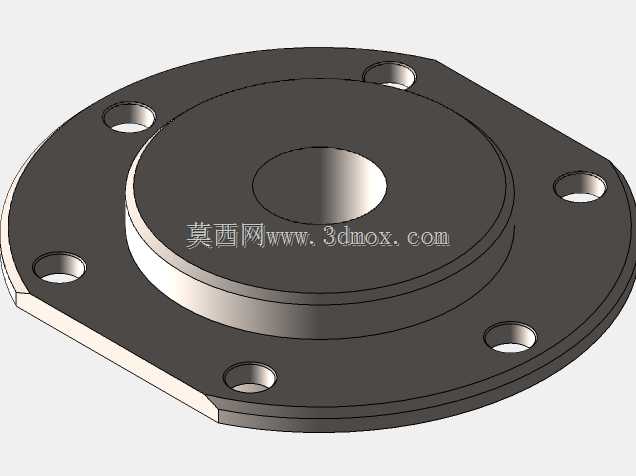

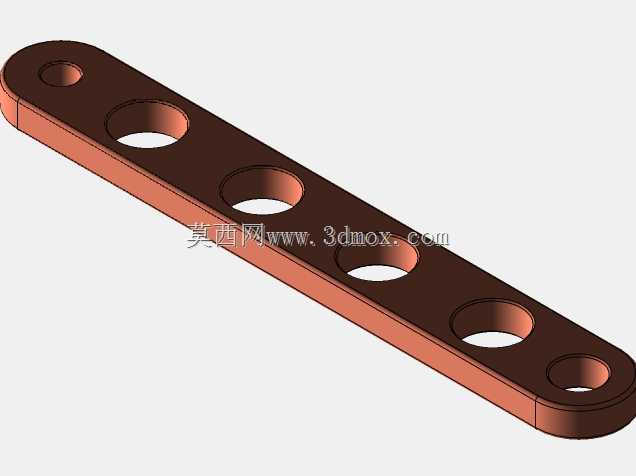

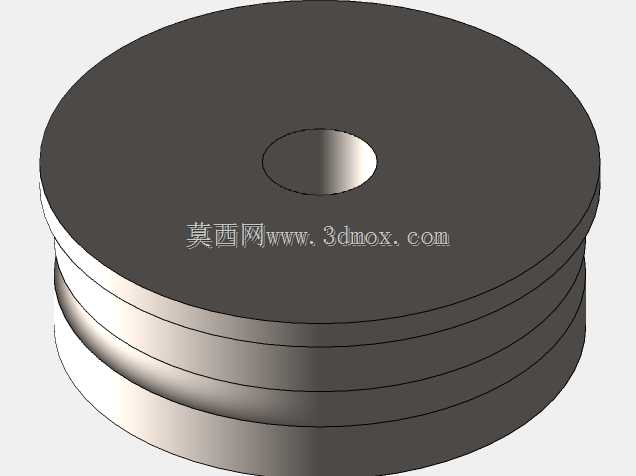

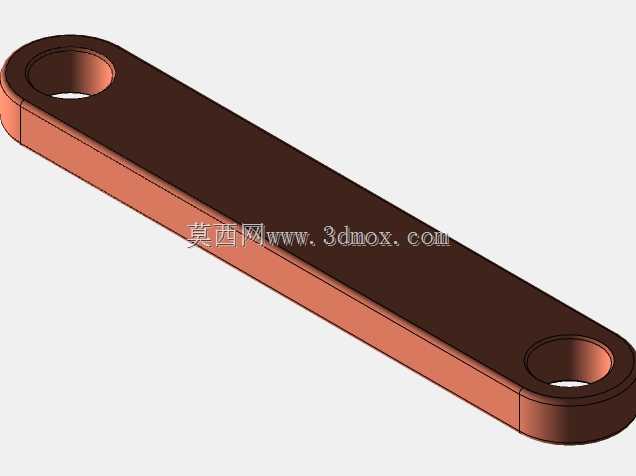

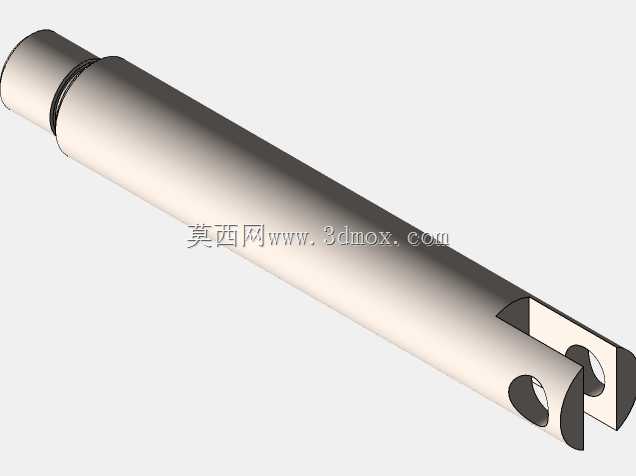

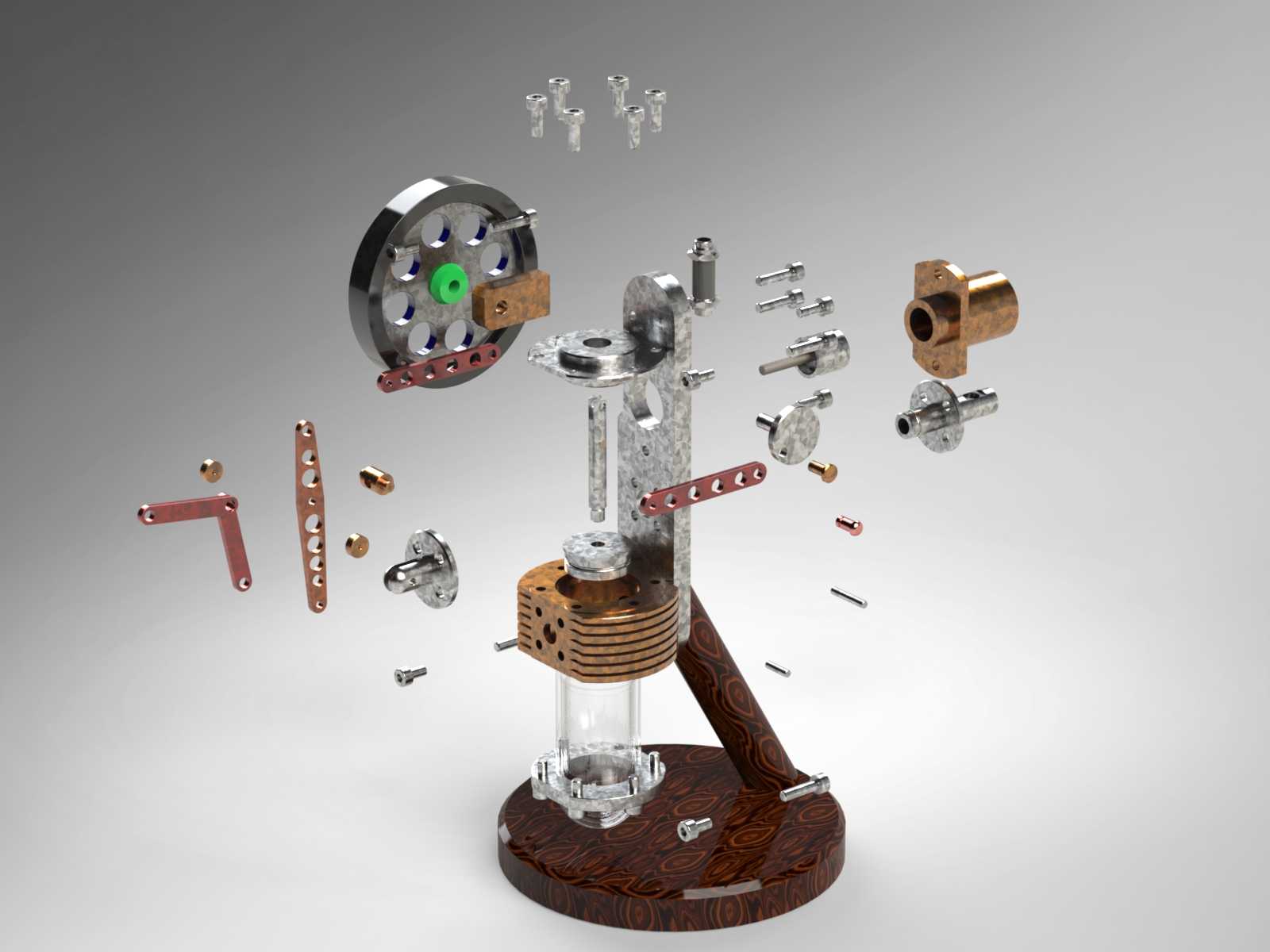

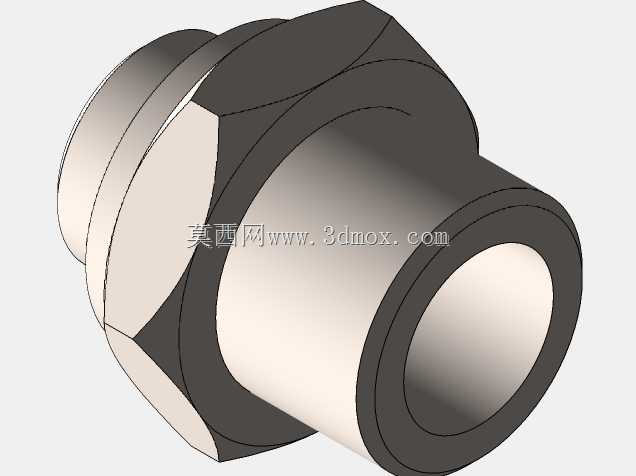

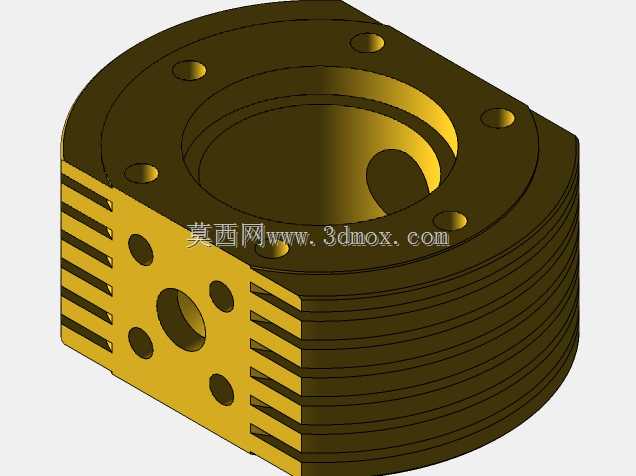

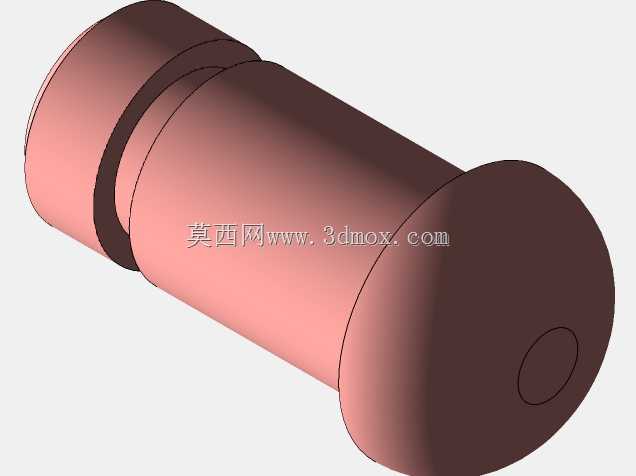

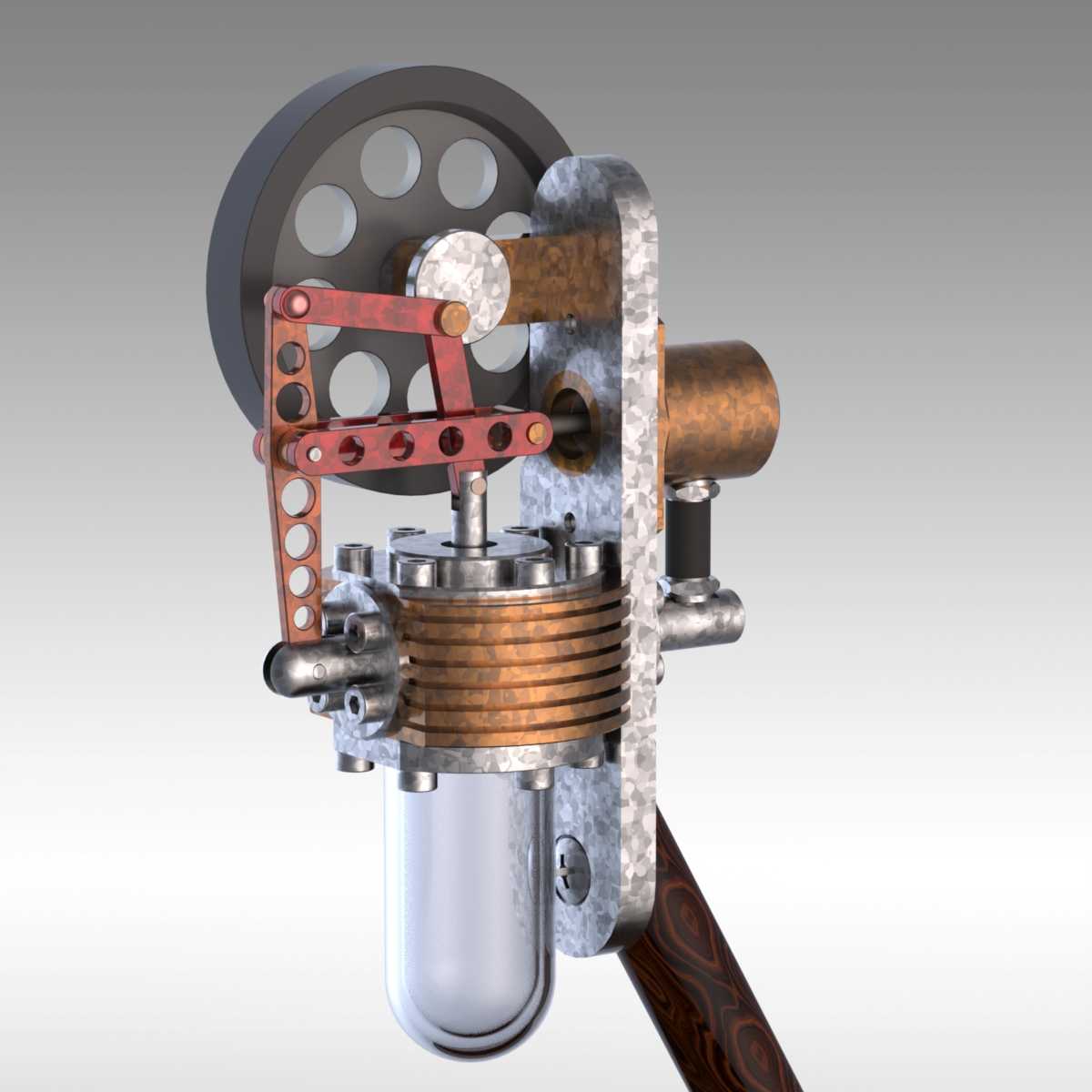

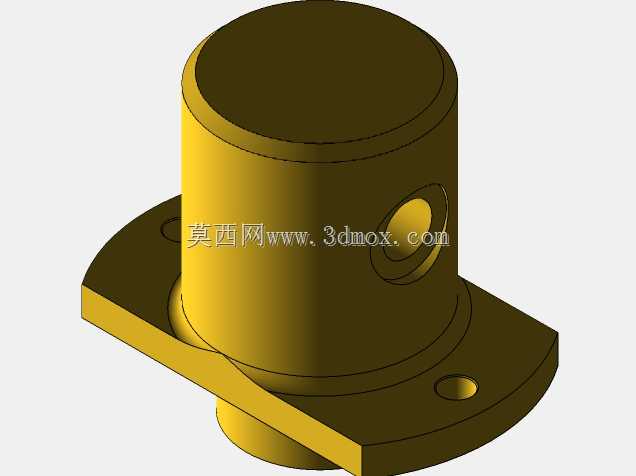

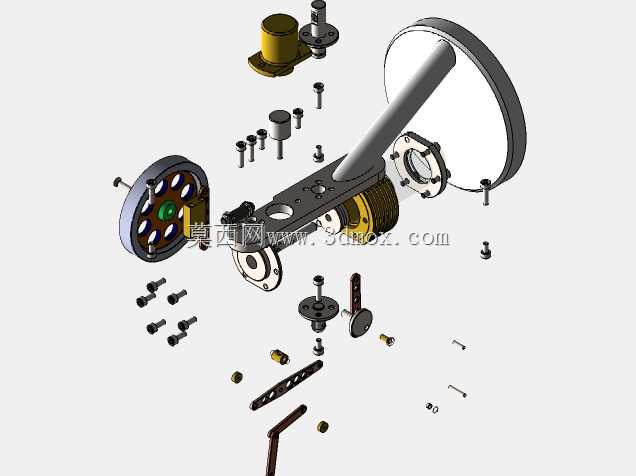

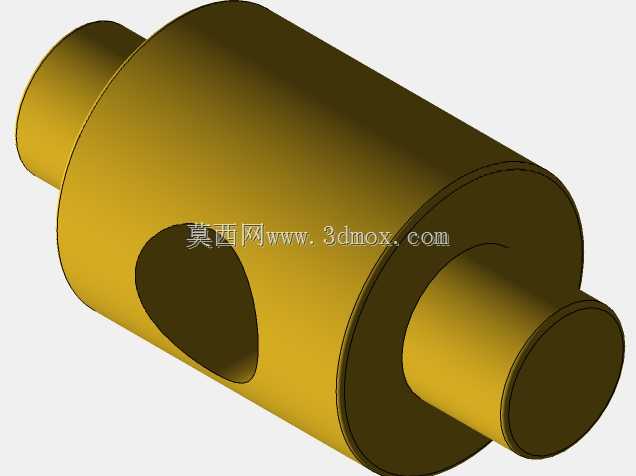

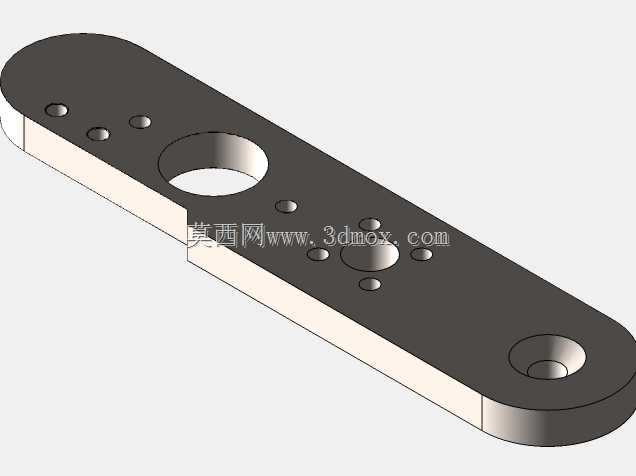

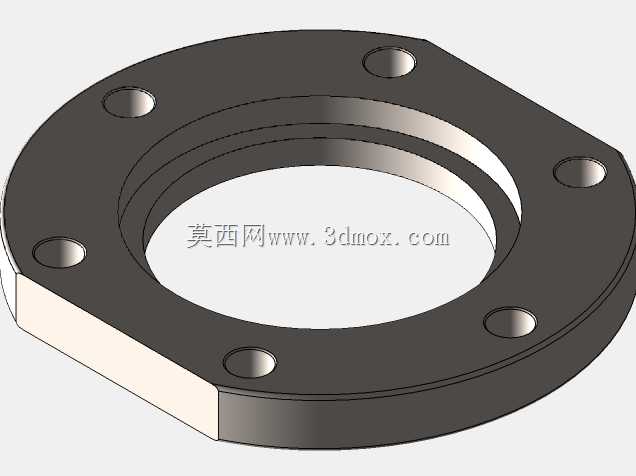

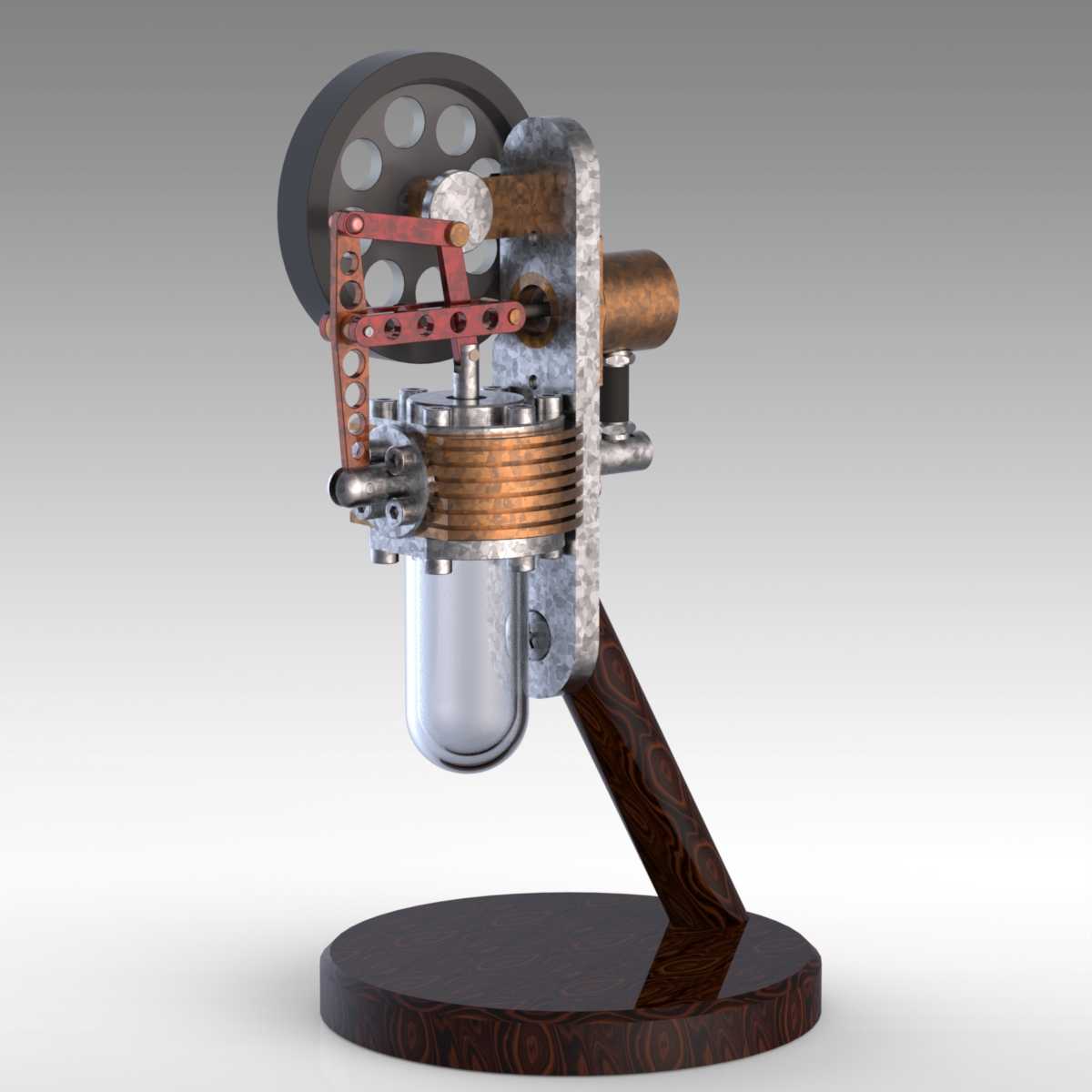

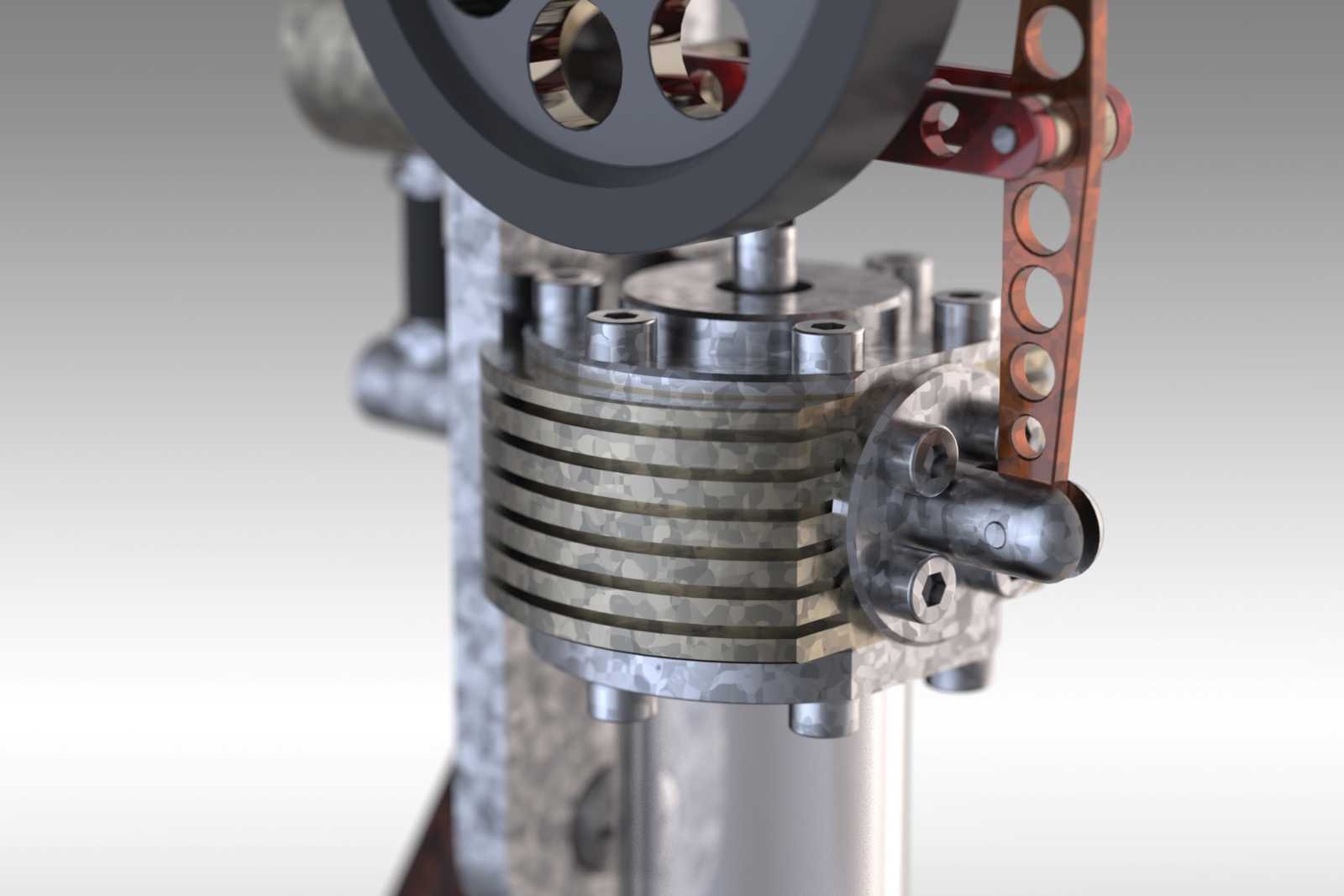

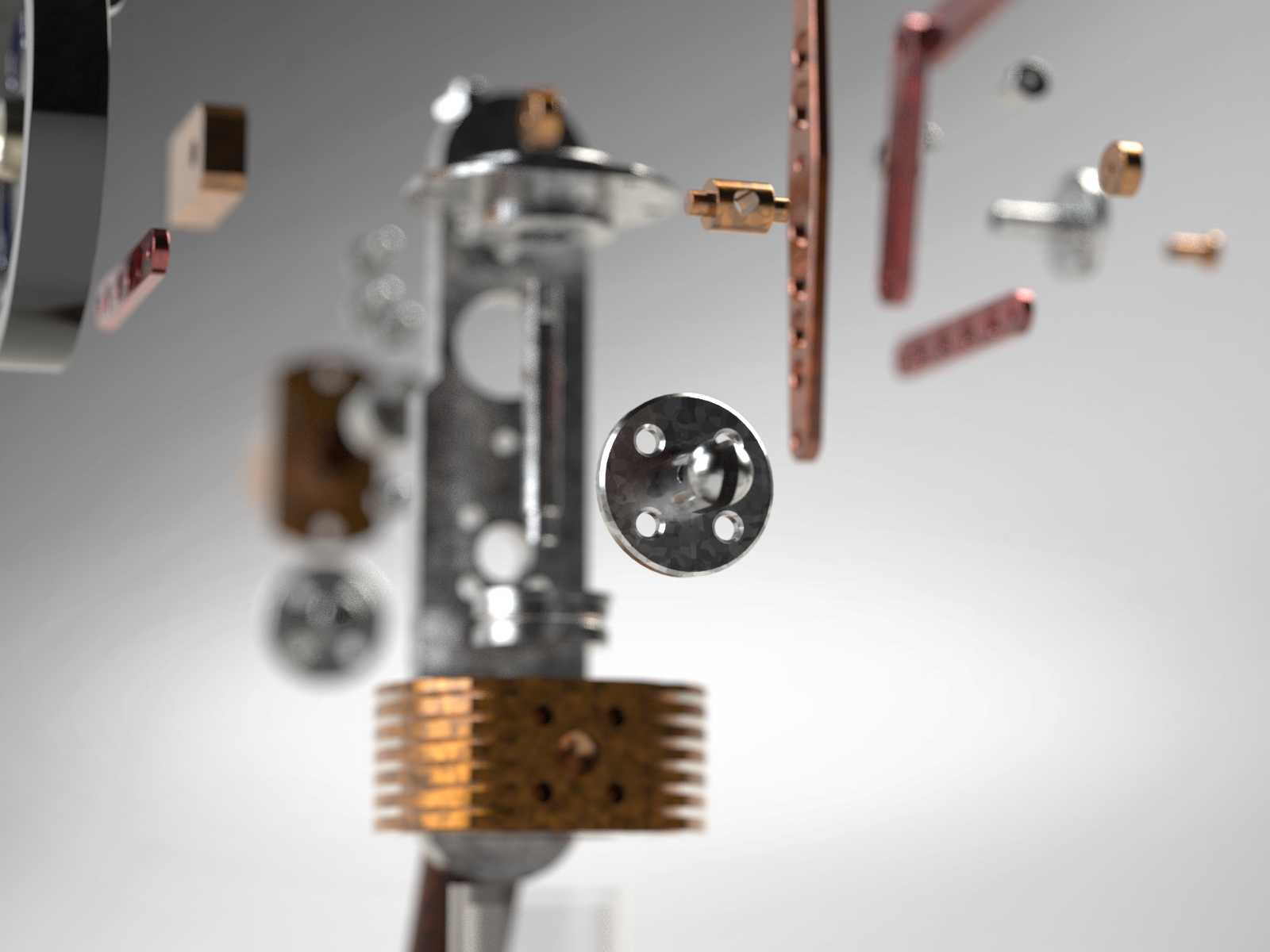

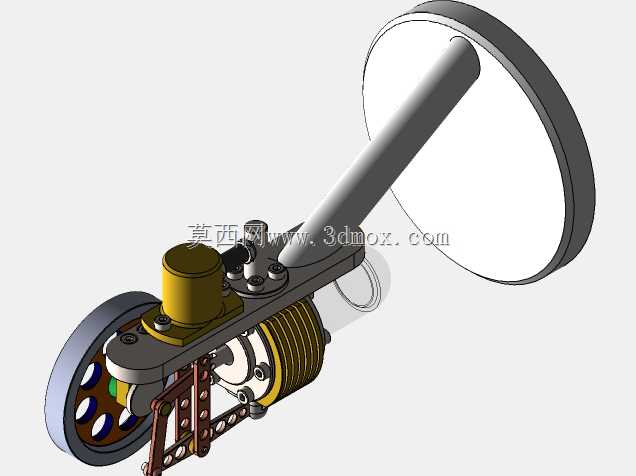

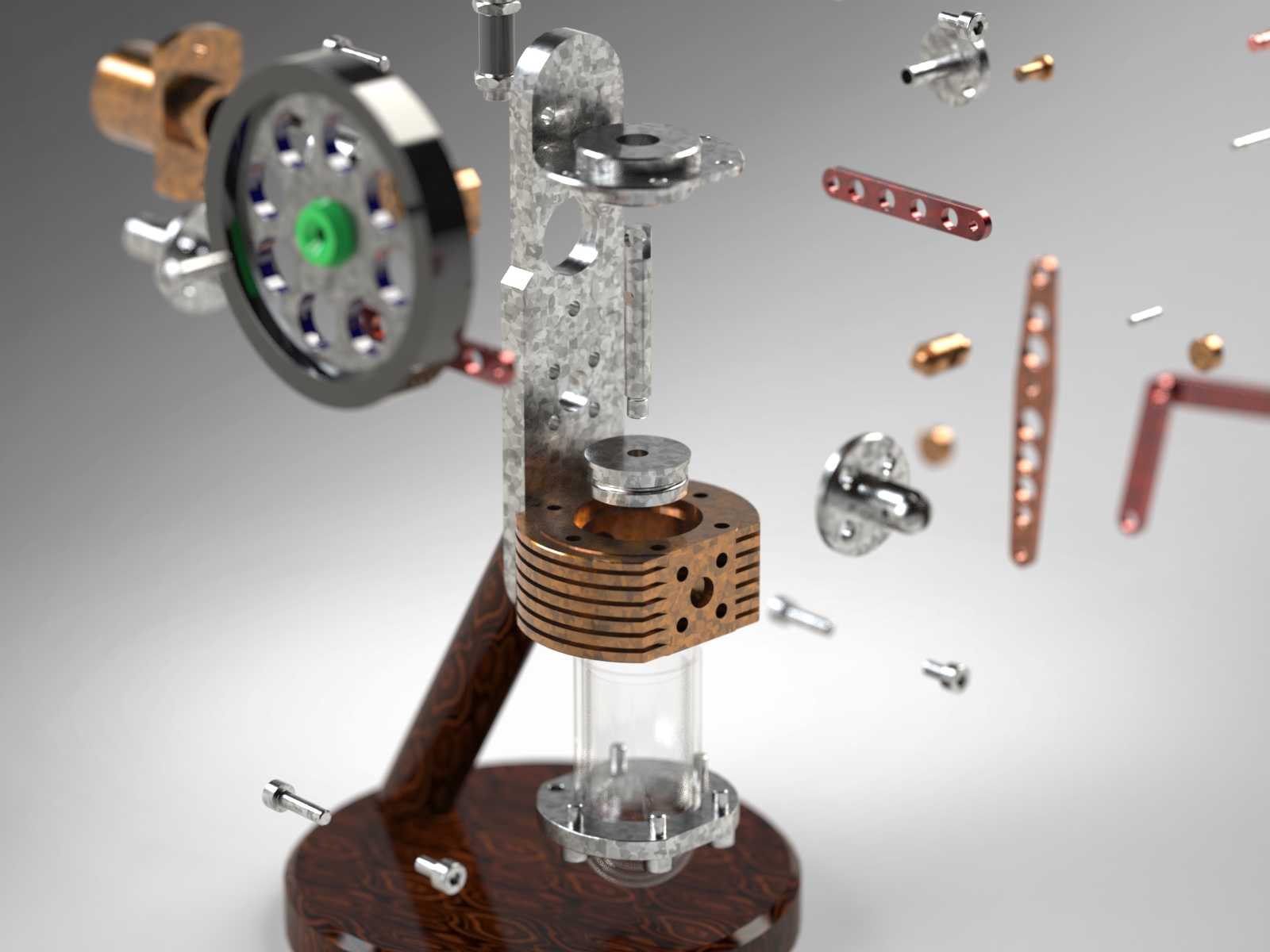

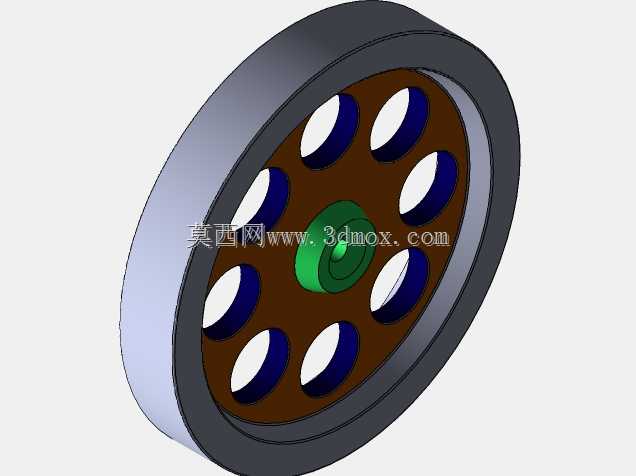

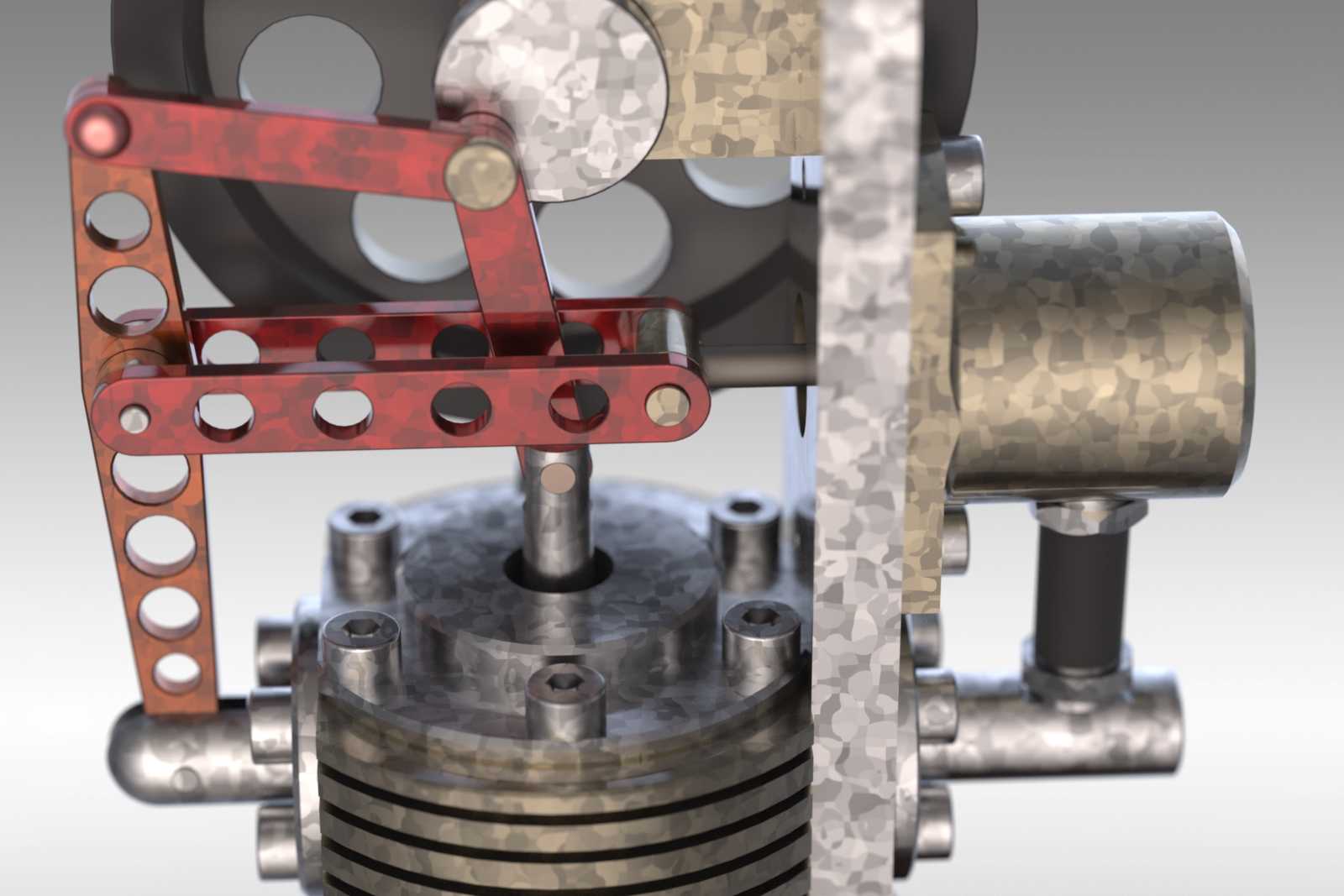

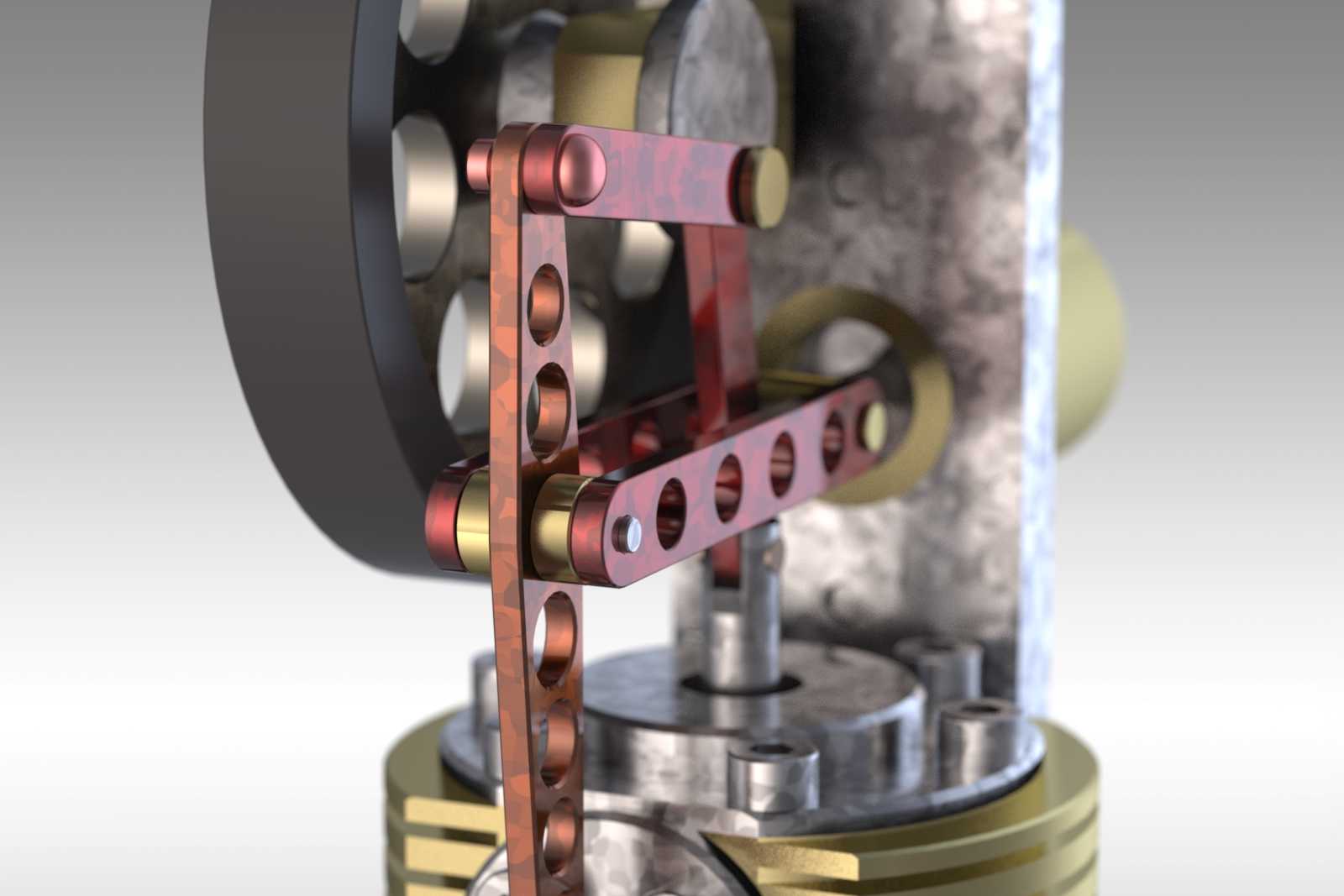

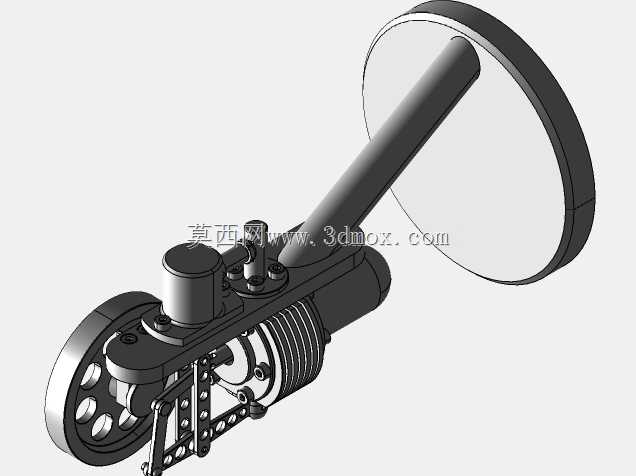

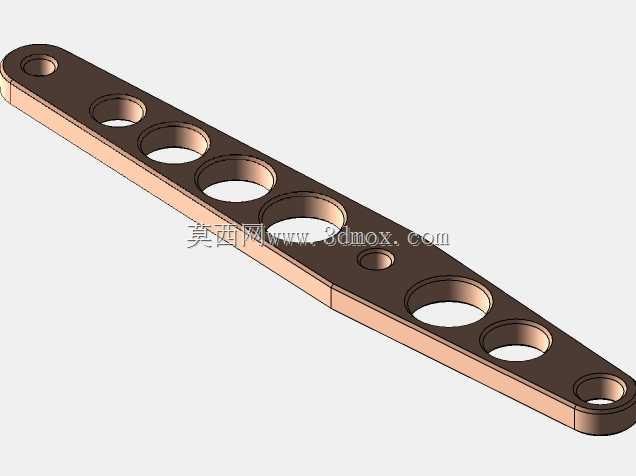

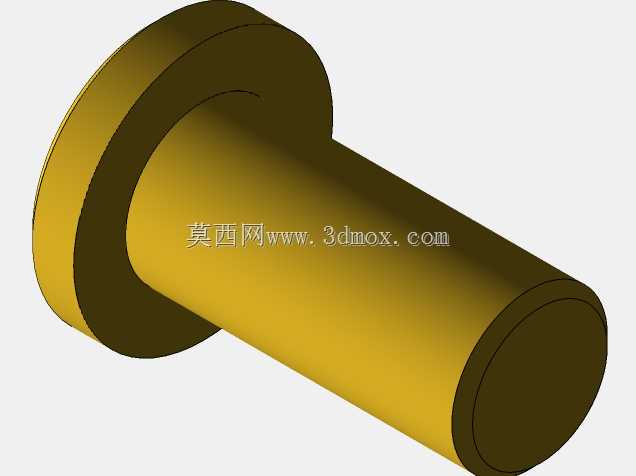

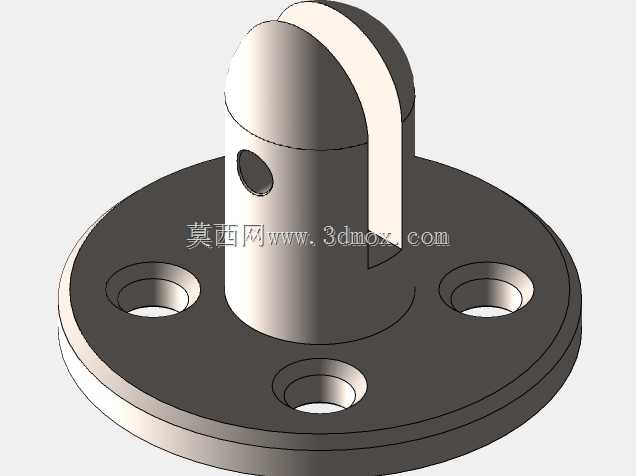

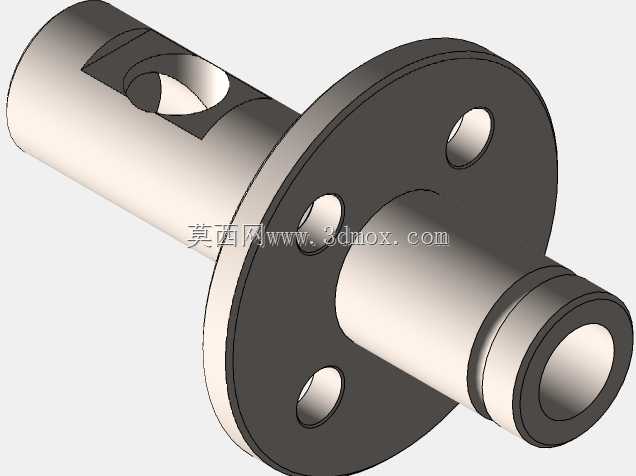

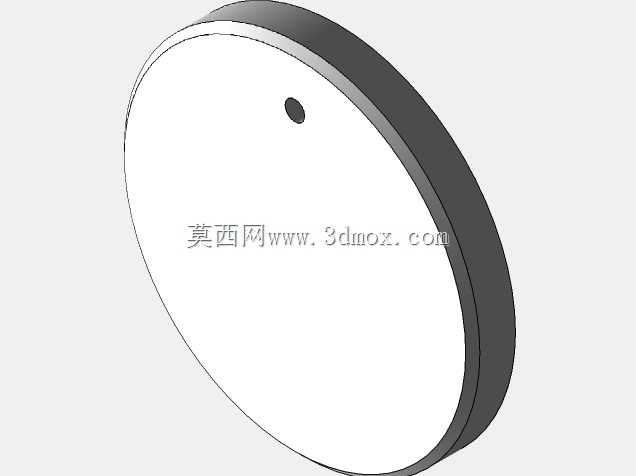

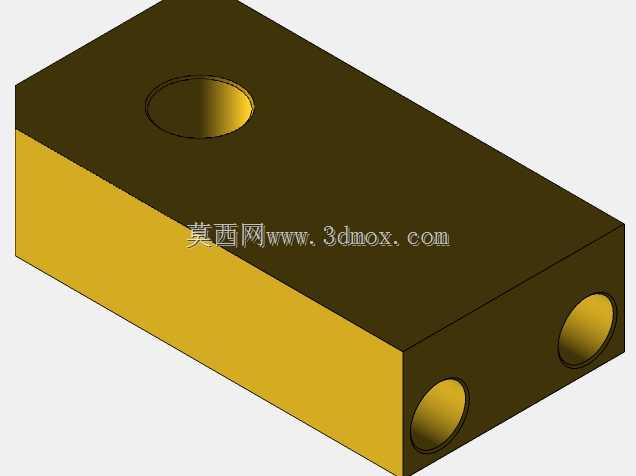

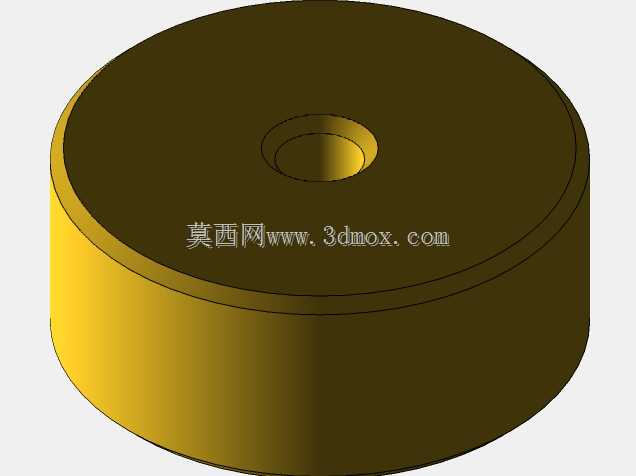

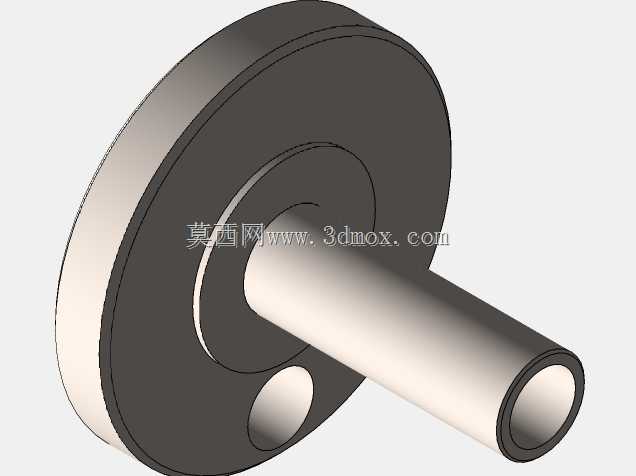

这套立式斯特林动力装置的结构设计，首先要考虑教学演示与小型动力输出场景的适配需求，在高校热工原理实训、科创项目原型验证、小型科普展品制作场景中，这类结构能够直观展示外燃式热力循环的完整工作过程，无需依赖燃油爆燃做功，仅通过外部热源对热腔加热即可形成稳定的动力输出，适配低功率负载的驱动需求，比如带动小型发电模块、微型传动机构完成连续运转。从功能特性来看，整套结构采用立式布局压缩整体占地空间，底部圆形配重底座提供稳定的支撑基准，避免运转过程中因曲柄连杆的往复惯性出现侧倾偏移，倾斜布置的支撑臂将动力主体抬升到底座上方，预留出热腔底部的热源放置空间，同时让冷端散热鳍片处于空气流通性更好的高位区域，强化冷热端的温差形成效率，保障循环做功的稳定性。传动部分采用带镂空减重孔的曲柄摇臂结构，配合带多孔位的飞轮设计，既通过飞轮的转动惯量储存动能抵消往复运动的死点冲击，又通过镂空结构降低整体转动惯量的冗余，让启动所需的初始扭矩更小，摇臂上的多组铰接孔位可根据实际调试需求调整活塞行程，适配不同温差条件下的做功效率优化。热腔部分采用多层堆叠的铜质散热鳍片分隔冷热端，减少热量向冷端的无效传导，下部的不锈钢热腔壁面兼顾导热效率与结构强度，能够直接适配酒精灯、小型电热片等常见外部热源，冷端的金属缸体通过自然对流完成散热，无需额外加装冷却管路即可维持稳定的工作温差。设计过程中重点控制各铰接副的配合间隙，活塞与缸壁之间采用小间隙配合减少工质泄漏，所有转动铰接位置预留润滑脂填充空间，降低长期运转的磨损速率，整体安装边界以底座圆形轮廓为最大占地范围，竖向高度控制在单手握持可搬运的尺寸区间，既满足桌面级放置的使用需求，也方便在不同演示场景之间转移。整套结构的零件拆分充分考虑加工与装配的便利性，支撑臂、底座等结构件采用一体化成型设计减少装配累积误差，飞轮、摇臂等传动件采用对称结构设计，降低运转过程中的动不平衡量，避免高速转动时产生额外振动。
