简易蒸汽驱动往复式泵机组结构

这套蒸汽驱动往复泵结构，常被用于小型热能动力场景的流体输送演示，也可作为教学场景下理解蒸汽动力转换、往复泵工作原理的具象参考载体。从实际功能来看，它依靠蒸汽侧的活塞往复动作，通过联动的曲柄连杆结构将直线动力传递至泵液端，完成低压流体的抽吸与加压输出，适配小流量、低扬程的流体输送需求，在早期小型供水、实验室流体循环场景中曾有同原理结构的应用。

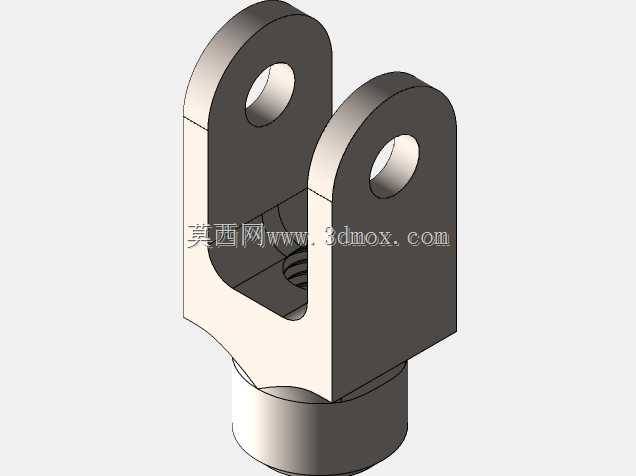

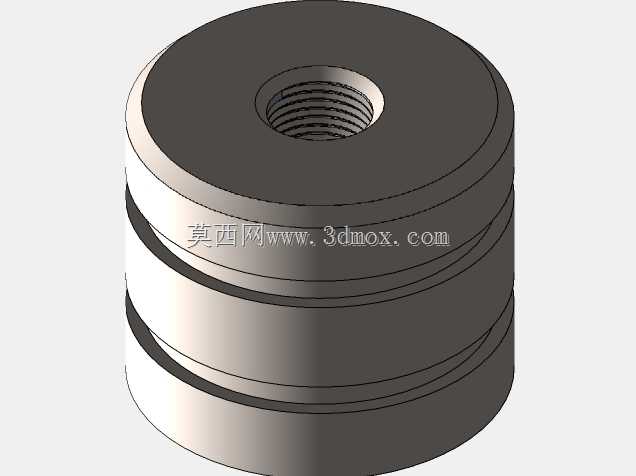

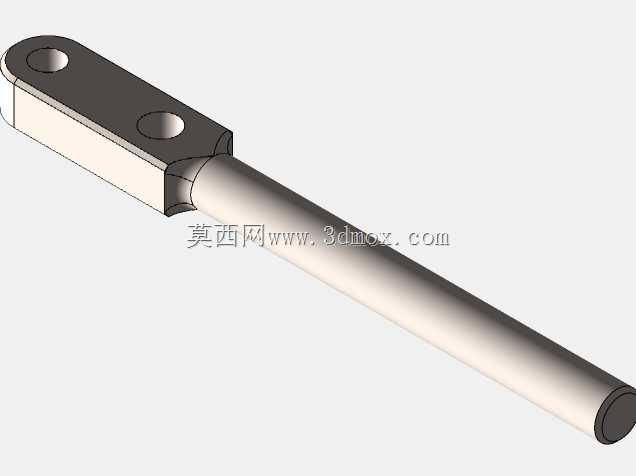

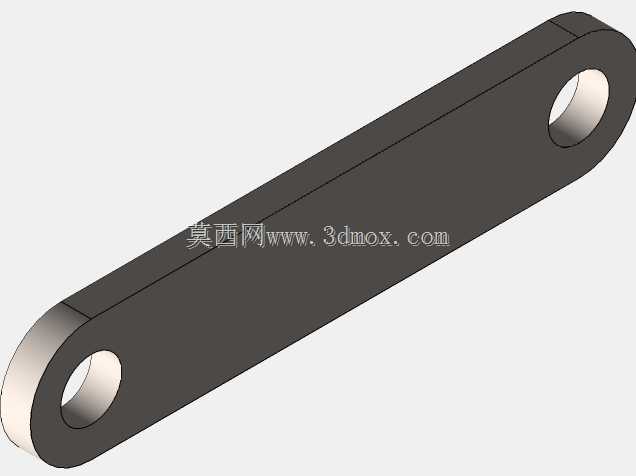

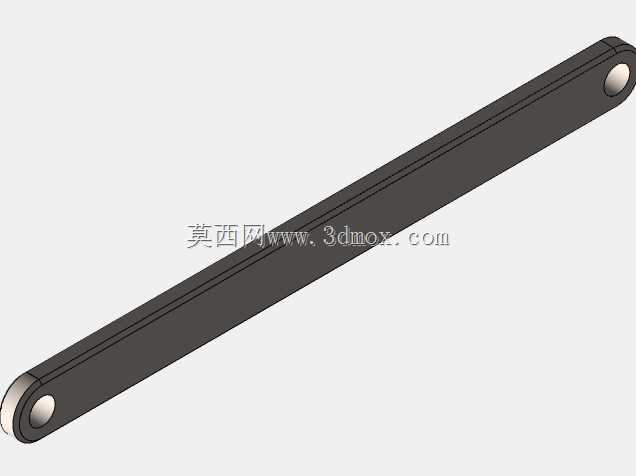

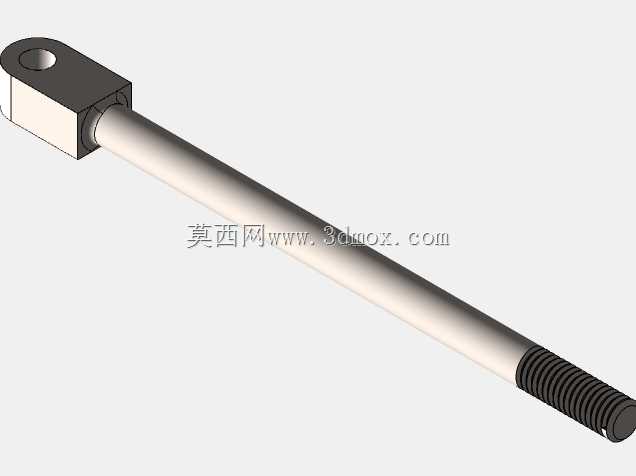

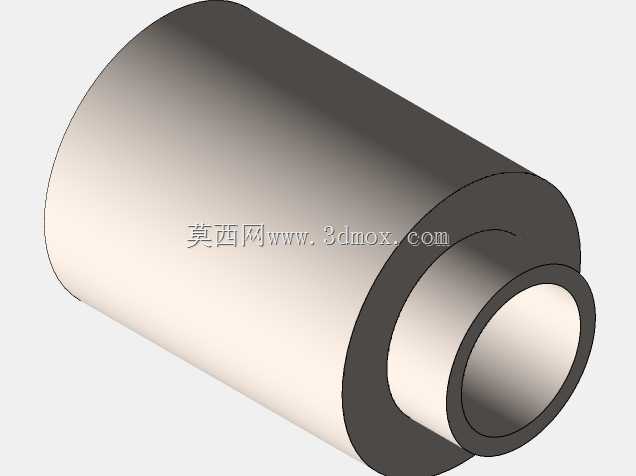

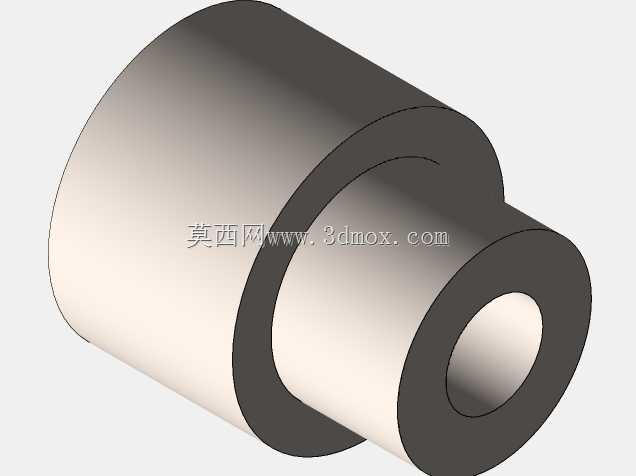

设计层面上，整套结构将动力发生端、传动转换端、泵液执行端集成在同一块安装基座上，各部件的安装定位都预留了标准的紧固件安装孔位，动力端的飞轮结构做了动平衡配重设计，用来抵消往复运动产生的惯性冲击，保证整套机构运转时的平顺性。传动连杆的铰接位置都预留了轴套安装位，可根据实际运转需求加装减磨轴套，降低铰接位置的磨损速率，延长结构的使用寿命。泵液端的缸体与活塞配合尺寸做了公差适配设计，保证往复运动时的密封性能，减少流体泄漏量。

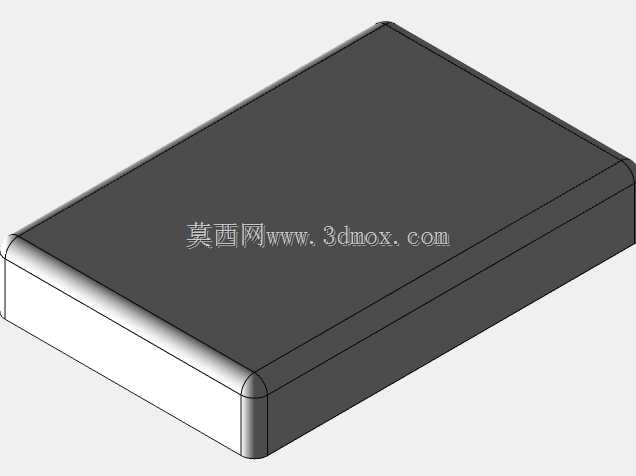

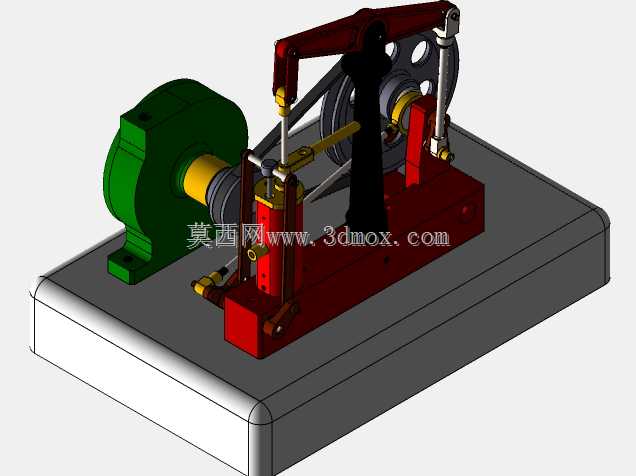

安装边界方面，整套结构的基座为矩形实木承载台，所有运动部件的外轮廓都未超出基座的边缘范围，侧向预留的操作空间仅需满足飞轮、摆臂的转动半径即可，不需要额外预留过大的安装场地。动力输入端的蒸汽接口设置在缸体侧上方，管路走线可沿基座边缘排布，不会与运动部件产生干涉。泵液端的进出液接口分别设置在缸体两端的侧下方，管路连接时可直接沿基座向下走线，整体布局紧凑，没有冗余的外伸结构。

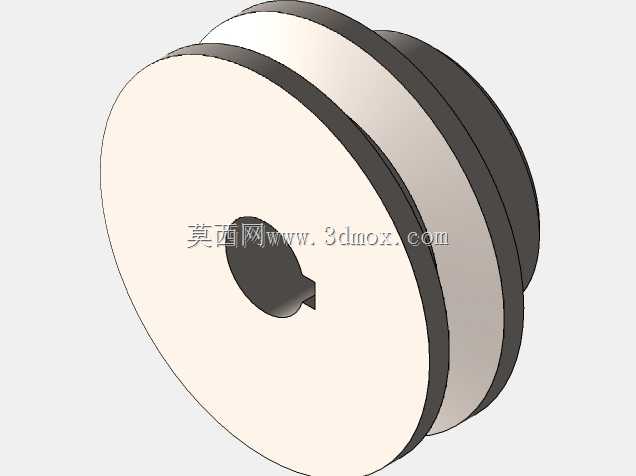

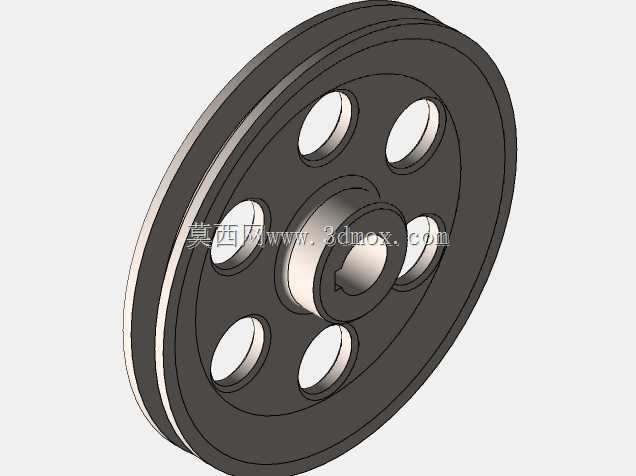

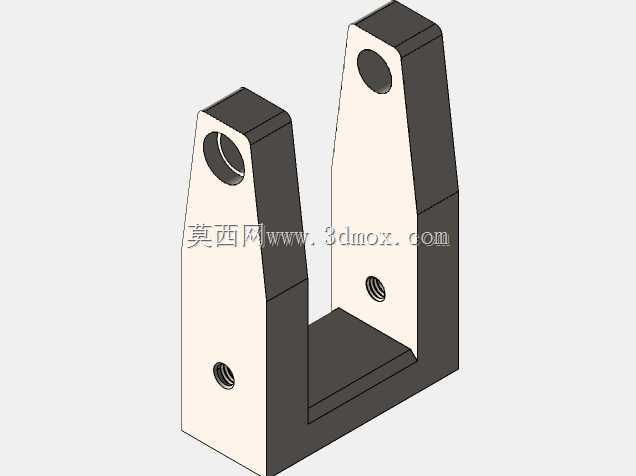

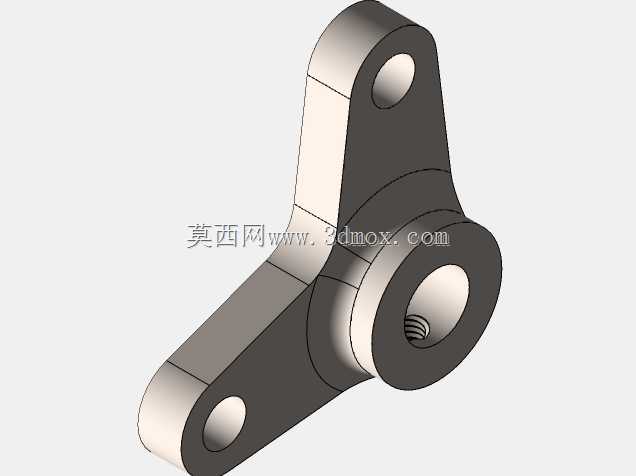

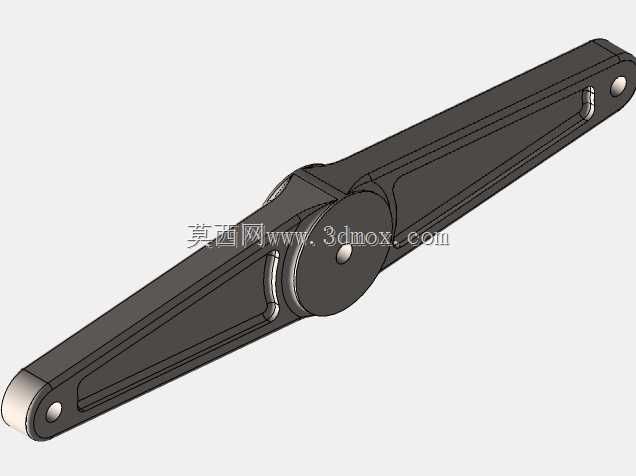

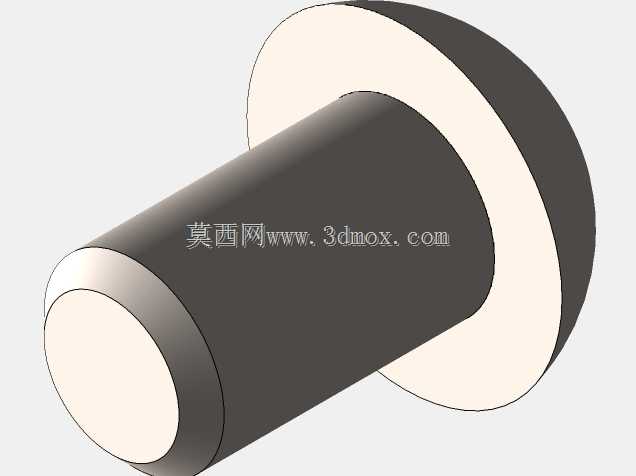

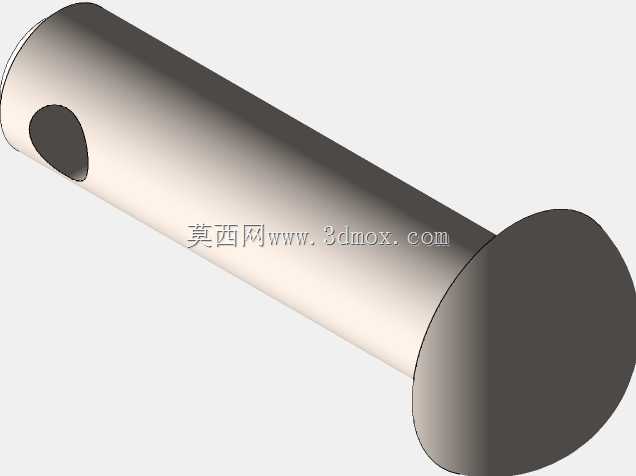

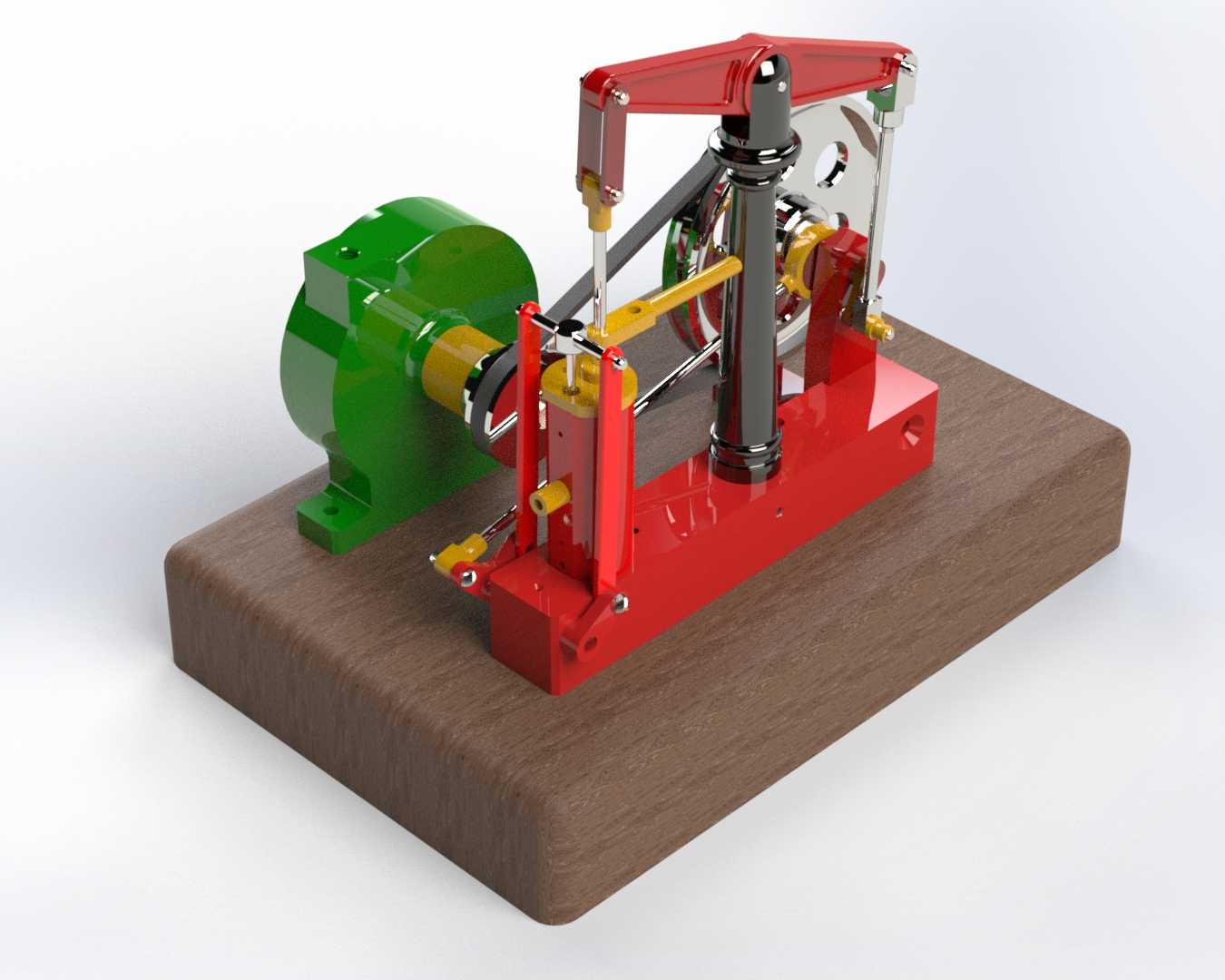

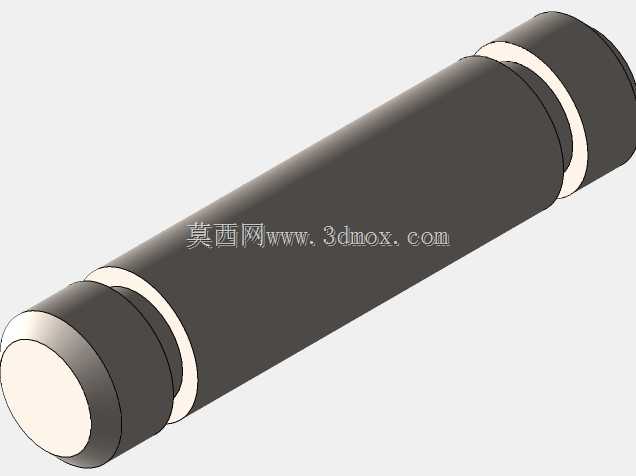

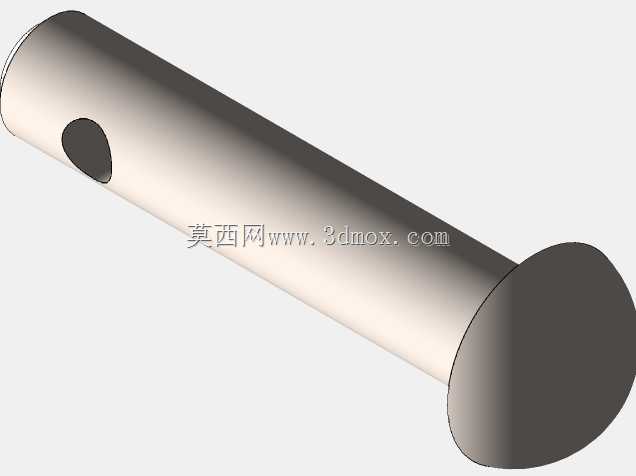

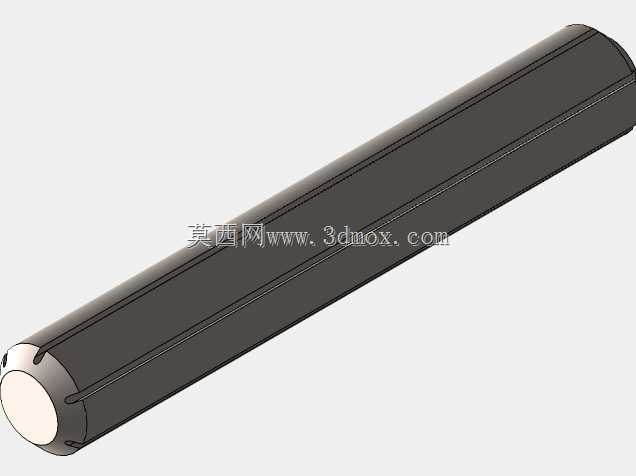

从结构细节来看，红绿分色的部件区分了动力端与泵液端的功能区域，立式的支撑立柱承担了摆臂的铰接承载，将摆臂的摆动轨迹限制在固定平面内，避免运转过程中出现侧向偏移。传动带结构连接动力输出轴与飞轮，起到过载缓冲的作用，当泵液端出现卡滞时，传动带可通过打滑保护内部连杆结构不会因过载出现变形断裂。各铰接点的销轴都采用了可拆卸设计，方便后期维护时更换磨损件，不需要对整体结构进行大范围拆解。
