改装型弗朗西斯风力涡轮转轮结构

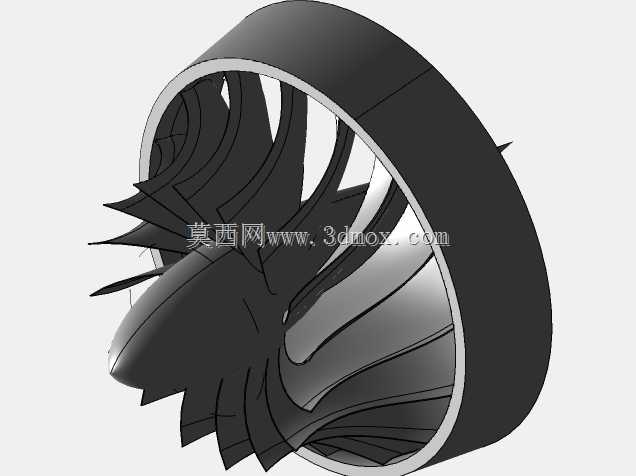

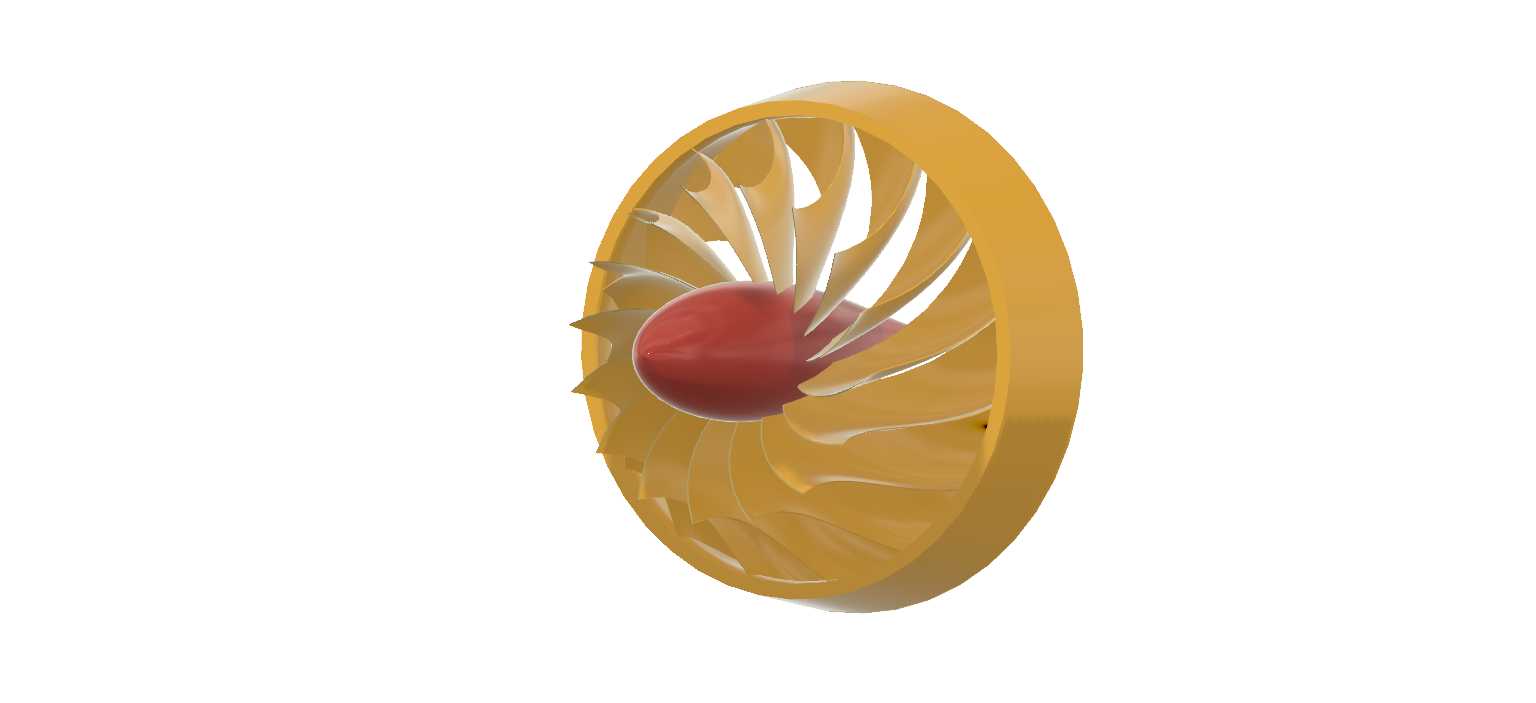

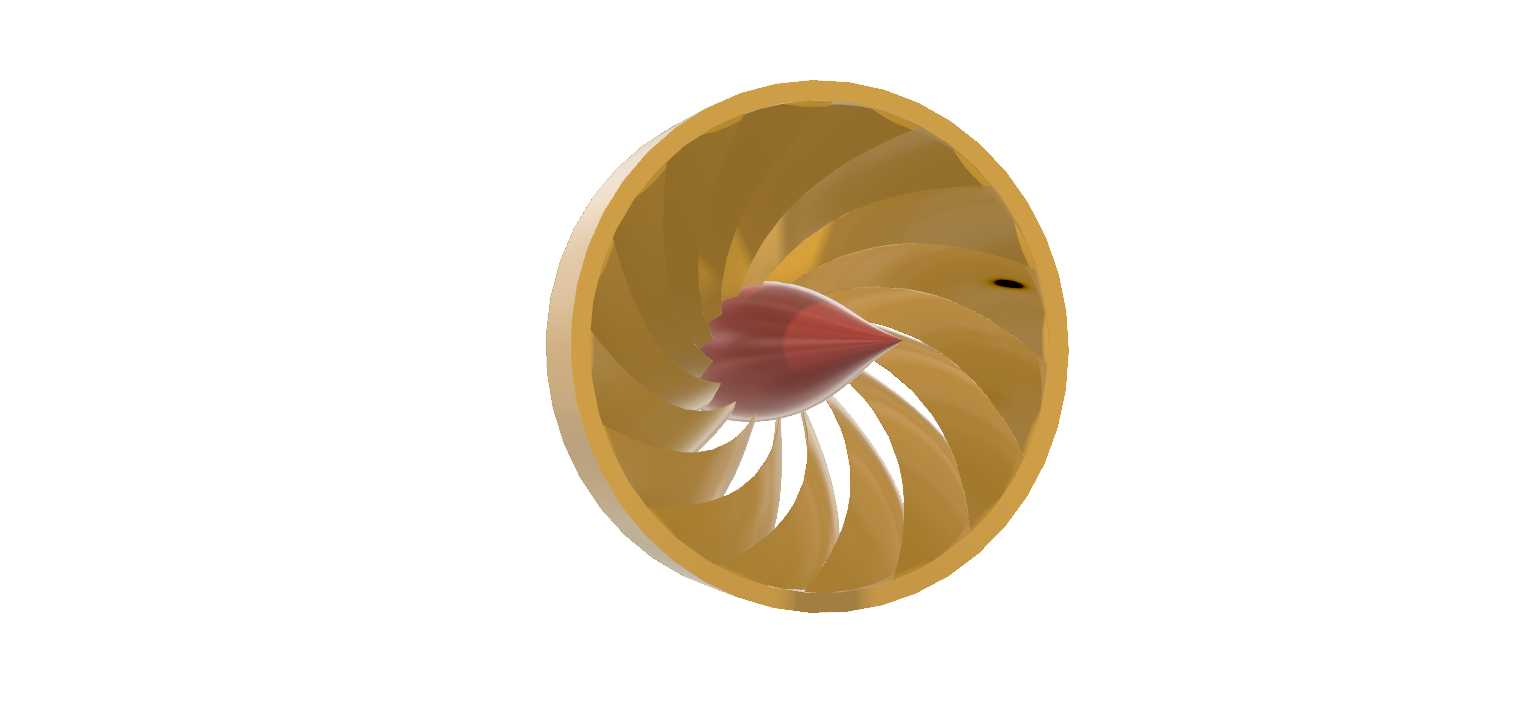

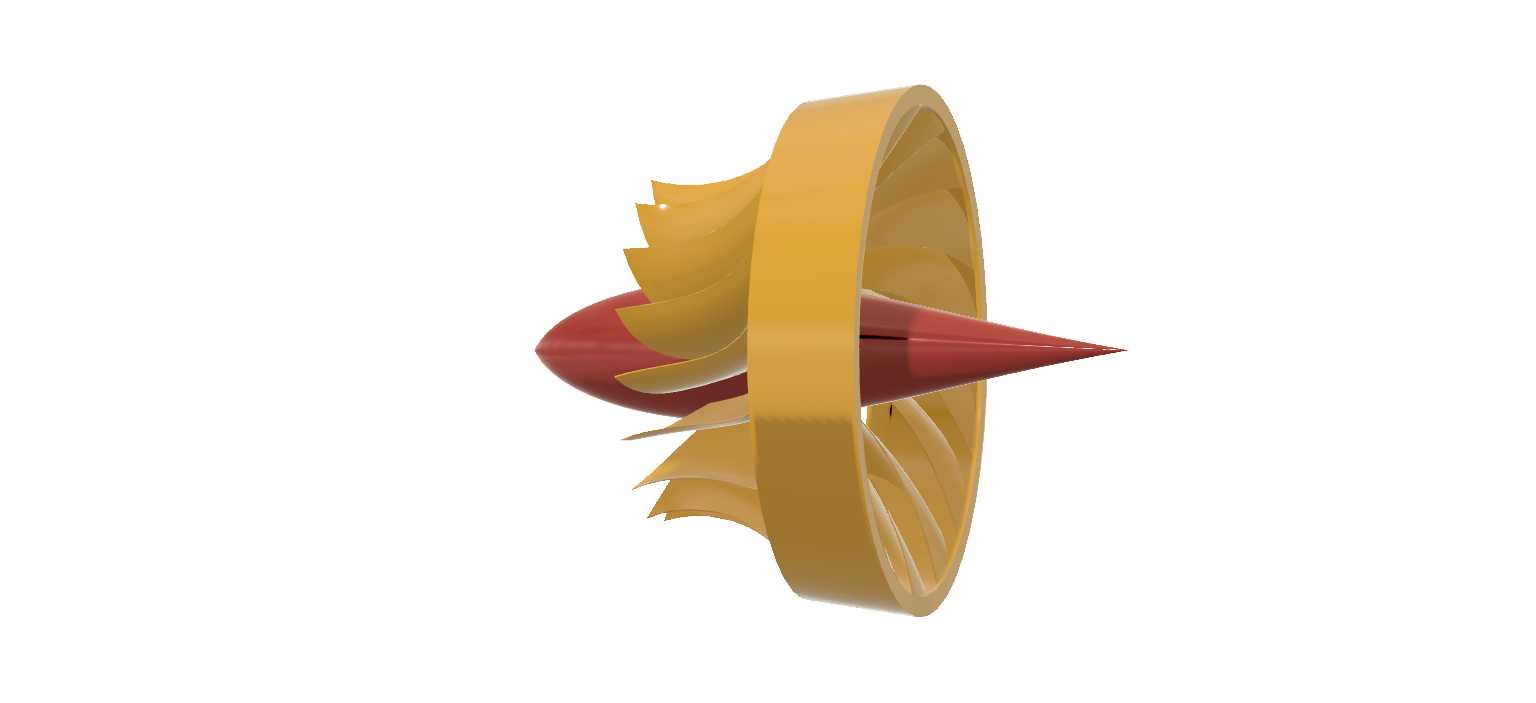

这款改装转轮的设计初衷，是将原本应用于水力发电场景的弗朗西斯涡轮结构，适配到小型离网风力发电场景中，解决常规小型风轮在中低风速区间启动扭矩不足、风能捕获效率偏低的实际问题。从结构设计逻辑来看，设计阶段没有直接套用原水力涡轮的叶型参数，而是针对空气与水的流体密度差、流速特性差异，重新调整了叶片的安装角与翼型曲率：叶片前缘做了圆弧过渡处理，降低来流风的冲击损失，叶根位置与中心轮毂做了平滑融合过渡，避免应力集中带来的结构疲劳问题，轮毂采用类椭球的流线造型，减少中心区域的气流扰流，让进入叶道的气流更顺畅地沿叶片型面流动，将风能更高效地转化为转轮的旋转机械能。在实际应用场景中，这类改装转轮可适配小型分布式风光互补供电系统、山区离网住户供电、野外监测设备供电等场景，相比常规三叶片水平轴风轮，该结构的转轮在紊流风场下的运行稳定性更好，不会因为风向小幅波动出现明显的效率波动，同时多叶片的结构设计让转轮的启动风速更低，在每秒2.5米左右的低风速下即可启动旋转，适配国内多数低风速区域的风能资源条件。从安装边界来看，转轮的轮缘采用等厚圆环结构，既可以对叶片外缘起到结构加强作用，避免高速旋转时叶片出现形变震颤，也能直接适配常规导风罩的安装接口，不需要额外设计转接法兰；轮缘的轴向宽度经过优化，在保证结构强度的前提下尽可能降低轴向尺寸，减少整体风轮的安装占用空间，安装时只需将轮毂中心与发电机输入轴做同轴固定，保证轮缘与导风罩内壁留有均匀的3-5毫米间隙，即可避免运行过程中出现刮蹭问题。设计过程中针对叶道的通流截面做了连续渐变处理，让气流在叶道内的流速变化更平缓，减少气流分离带来的能量损失，同时叶片的厚度从叶根到叶缘做了等强度递减设计，在保证结构强度满足12级阵风载荷要求的前提下，尽可能降低转轮自身的转动惯量，让转轮对风速变化的响应速度更快，提升变风速条件下的能量捕获效率。
