七块300瓦光伏板配套立柱式支架结构

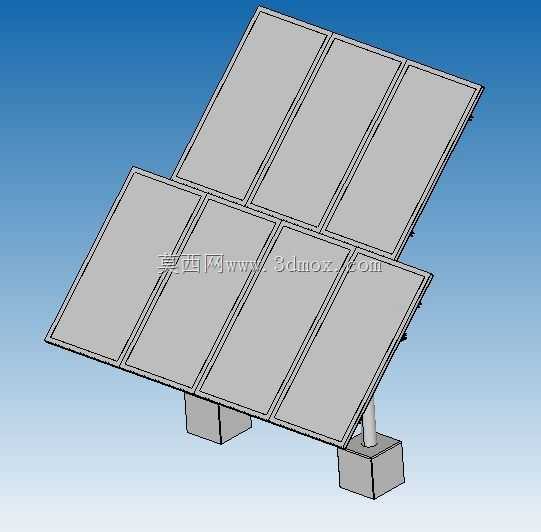

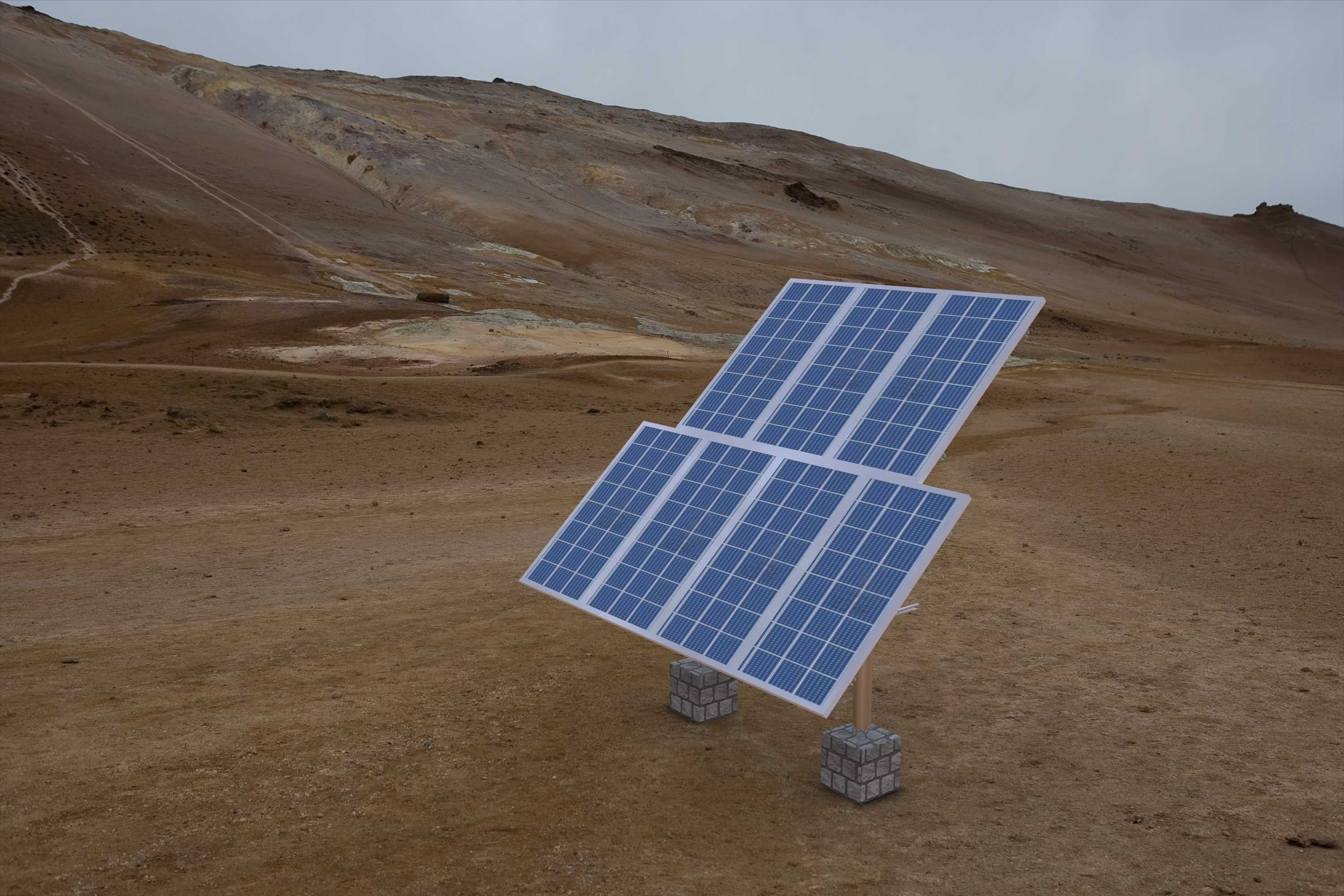

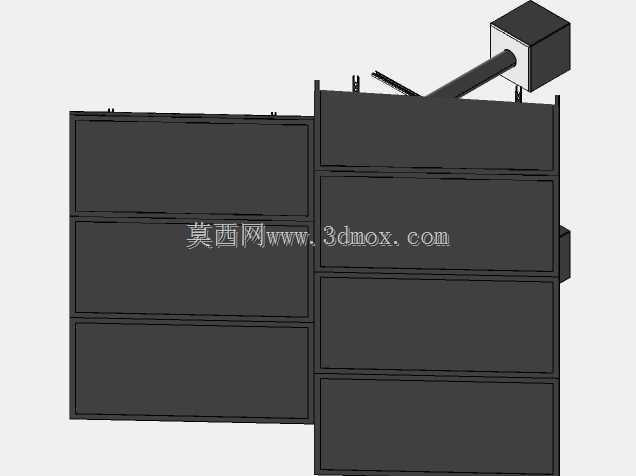

这套支架结构主要面向分布式离网光伏、小型工商业屋顶补能、户外临时供电站点这类需要小容量光伏阵列的应用场景，核心作用是为7块标准300瓦规格的晶硅光伏组件提供可靠的承载与固定支撑，替代现场零散焊接的简易支架，减少现场施工的非标加工量。从结构设计逻辑来看，整体采用双立柱支撑的排布方案，将7块组件分为上下两排布置，上排排布3块组件、下排排布4块组件，这种排布方式既压缩了支架整体的横向占地跨度，也能让上下排组件之间留出合理的通风间隙，避免组件工作时积热导致发电效率下降，同时错开的排布边界也能减少冬季低角度日照时上下排组件的互相遮挡问题。支架的底部采用两个独立的混凝土配重基座作为安装边界，不需要在安装面做大面积的预埋锚固，既可以在硬化的水泥屋顶直接放置安装，也能在野外平整场地通过配重块固定，适配不同的现场安装条件，立柱与基座之间采用法兰连接结构，方便现场快速拼装，也能在后期根据安装地的纬度调整立柱的伸出高度，匹配最佳的组件倾角。组件固定侧采用框架式压接结构，每块组件的四个边角都设置了对应的压接点位，不需要在组件铝边框上额外打孔，避免破坏边框的防腐层，压块的位置预留了一定的调节余量，可以兼容同功率段不同边框厚度的常规光伏组件，不需要针对单一品牌组件做定制修改。支架的整体受力路径经过优化，组件承受的风荷载、雪荷载会通过边框压块传递到横向承载梁，再由承载梁分散传递到两根竖向立柱，最终传导到底部的配重基座上，结构受力均匀，没有明显的应力集中点位，在常规12级风压、10厘米积雪厚度的工况下可以保持结构稳定，不会出现组件变形或者支架倾覆的问题。从安装尺寸边界来看，整套支架展开后的横向总宽度适配7块300瓦组件的并排拼接尺寸，纵向高度控制在普通人站立可触及组件上沿的范围，方便后期对组件表面做清洁维护，组件下沿距离安装面预留了足够的间隙，既可以避免地面积水、屋顶积水溅到组件背面，也能在支架下方预留走线空间，方便光伏线缆的排布与穿管防护。
