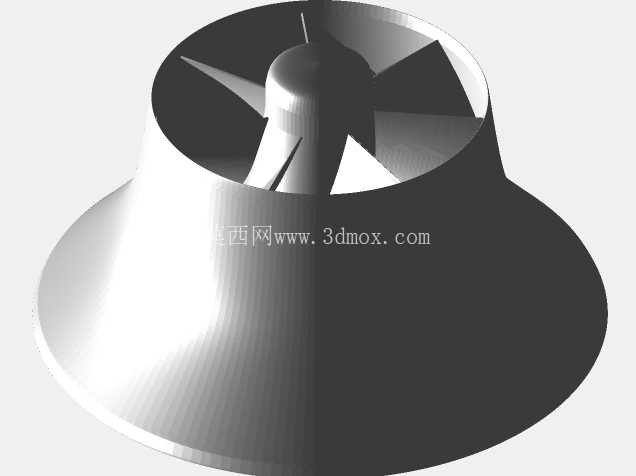

涡轮机转子结构三维设计模型

　　该转子部件为涡轮机核心做功元件，主要应用于中小型流体能量转换场景，覆盖微型燃气轮机、小型涡轮增压器、工业辅助动力透平、余热回收涡轮装置等设备的核心装配环节，承担流体动能与机械能的转换功能，是决定涡轮整机效率与运行稳定性的核心结构件。从实际运行工况来看，该转子需长期承受高温高速气流的持续冲刷，同时要兼顾旋转过程中的动平衡精度要求，因此在结构设计阶段，首先围绕叶片的气动型线做了迭代优化，叶片采用后掠式扭曲构型，沿轮毂径向从叶根到叶顶的安装角呈线性渐变，能够适配不同半径位置的气流线速度差，减少气流在叶道内的流动分离损失，提升能量转换效率。

　　轮毂部分采用锥台过渡结构，从前端的轴连接端向后部的轮盘位置平滑过渡，既降低了气流在轮毂端面的滞止损失，也优化了转子整体的质量分布，减少高速旋转时的离心应力集中。轮盘外缘做了等厚切边处理，在保证结构强度的前提下尽可能降低转子整体转动惯量，提升设备的动态响应速度，适配变工况运行下的转速快速调整需求。从安装边界来看，该转子前端预留了标准轴连接配合面，配合面的直径公差按照过渡配合要求设计，能够直接与对应规格的传动轴装配，装配时可通过端面键传递扭矩，避免高速旋转时出现相对滑移；转子整体的轴向尺寸控制在适配常规涡轮壳体的安装腔范围内，轮盘最大外径与壳体的内壁间隙按照流体密封要求预留了合理的运行间隙，既避免旋转过程中出现碰磨，也能减少叶顶间隙的气流泄漏损失。设计过程中针对叶片的厚度分布做了梯度优化，叶根位置厚度更大，能够承受离心力带来的拉应力，叶顶位置适当减薄，降低叶片顶部的气流扰动损失，同时所有的型面连接处都做了圆角过渡处理，避免应力集中导致的疲劳断裂问题。在实际设备运行中，当高压流体从转子入口端进入叶道时，气流会沿着扭曲叶片的型面改变流动方向，将自身的动能与压力能传递给叶片，带动转子整体做旋转运动，进而通过连接轴输出机械能，驱动后续的负载设备运转。

　　针对不同的应用场景，该转子的结构可通过调整叶片数量、扭曲角度、轮毂锥度来适配不同的流量与压比参数，比如应用在余热回收场景时，可适当增大叶片的安装角，提升低参数气流下的做功能力；应用在高转速涡轮增压器场景时，可适当减薄叶片厚度，降低转子整体质量，提升响应速度。整个转子的结构设计充分考虑了加工工艺性，叶片型面采用可五轴铣削加工的连续曲面构型，没有出现倒扣或者加工死角，轮毂与轮盘的回转面可通过数控车削一次装夹完成加工，能够有效降低加工过程中的装夹误差，提升成品的动平衡精度。

　　装配环节中，该转子与轴系完成装配后可直接做整体动平衡校正，轮盘端面预留了动平衡去重区域，可根据动平衡测试结果在对应位置去除少量材料，保证转子在额定转速下的振动值控制在允许范围内，避免运行过程中出现轴承磨损、壳体共振等问题。从结构可靠性角度来看，该转子的叶片与轮毂采用一体化结构设计，不存在焊接或者连接装配的接缝，避免了高温工况下连接位置出现失效的风险，能够长期在高温高速的工况下稳定运行，减少设备的维护频次与停机检修时间。
