高压方形液压法兰连接结构

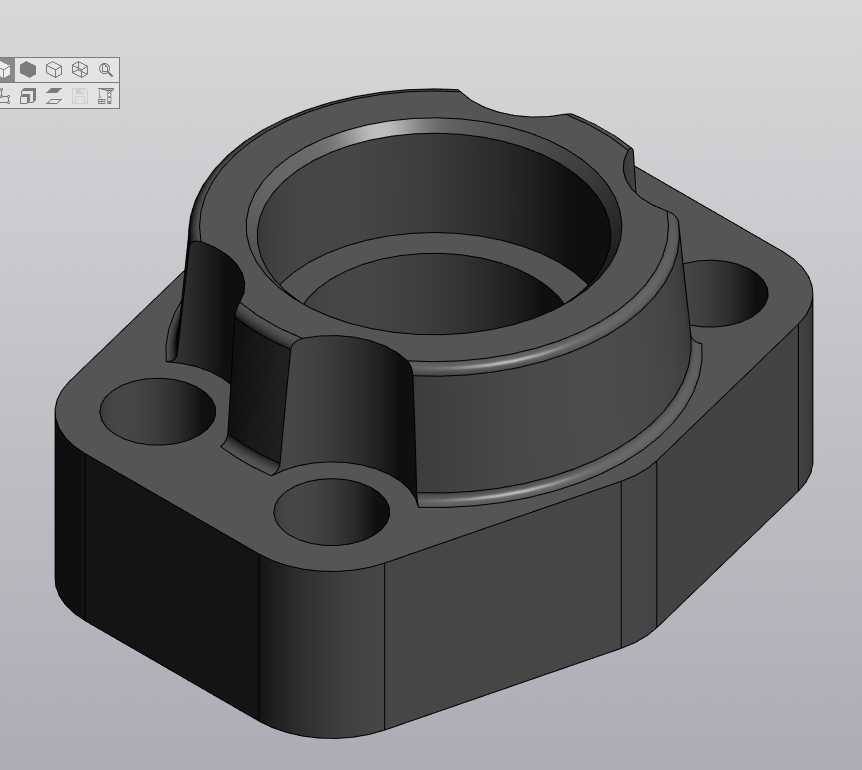

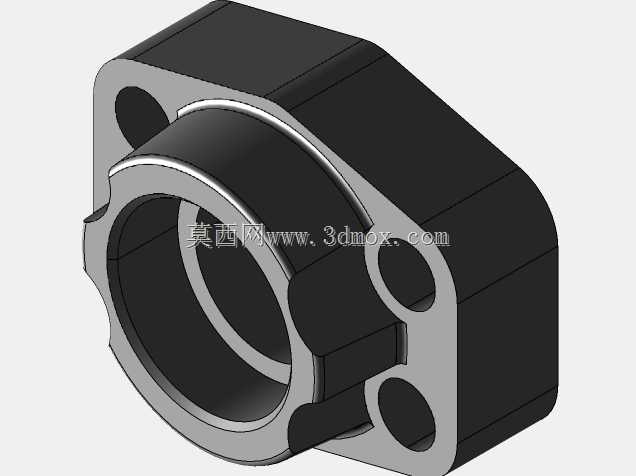

这款6000psi压力等级的方形法兰，主要应用在中高压液压系统的管路对接场景，常见于工程机械液压站、重型设备液压管路、注塑机锁模油路、锻压设备主油缸回路这类对管路连接密封性、耐压强度要求较高的工况中，相比常规圆形法兰，它的安装布局更紧凑，适合安装空间受限、管路排布密集的阀块集成区域。从结构设计来看，法兰主体采用带加强筋的凸台结构，中心通径位置做了加厚的承插段，用来对接液压硬管或者胶管接头，四个安装孔分布在方形法兰的四个角位，安装时可以从四个方向锁紧螺栓，相比两孔安装的法兰抗偏载能力更强，能承受管路振动带来的交变载荷，避免长期运行后螺栓松动出现渗漏。法兰与管路对接的密封面做了精加工的止口结构，不需要额外加装太厚的密封垫片，配合O型圈就能实现端面静密封，在6000psi的额定工作压力下，不会因为压力脉冲出现密封面压溃或者泄漏的问题。设计时特意在中心凸台和方形底座的衔接位置做了圆弧过渡的加强筋，既减少了压铸或者锻造成型时的应力集中问题，也能在高压工况下分散法兰本体受到的径向张力，避免法兰在压力冲击下从转角位置开裂。安装边界方面，方形底座的四个边做了小切角处理，安装时不需要在阀块或者安装面板上开过大的安装沉孔，相邻法兰的安装间距可以压缩到更小，适合集成阀组的紧凑布局；四个安装孔的孔位公差控制在±0.1mm范围内，和标准液压阀块的安装孔位完全匹配，不需要现场二次扩孔调整。实际选型使用时，这类法兰通常和SAE标准的液压接头配套使用，中心通径的尺寸和对接管路的通径完全一致，不会出现通径缩颈导致的油路压降过大问题，法兰本体的材质通常选用高强度锻钢或者高强度铝合金，根据使用场景的介质、压力等级选择对应的表面处理，普通液压油工况下做发黑处理即可，有腐蚀性介质的工况可以选择镀锌或者镀镍处理。在三维建模过程中，这类标准件的建模重点在于安装孔位的位置度、密封止口的尺寸精度、加强筋的过渡圆角处理，既要保证模型和实物尺寸完全一致，也要在装配仿真时能准确模拟螺栓锁紧后的干涉情况，避免实际装配时出现法兰和周边管路、阀件干涉的问题。很多液压系统设计人员在做集成阀块布局时，会优先选用这类方形高压法兰，因为它的安装方向调整更灵活，四个螺栓的锁紧力分布更均匀，在长期高压脉冲的工况下，密封可靠性比传统的螺纹管接头高很多，也减少了后期设备维护时的管路渗漏排查工作量。
