工业排气用蒸汽喷射器结构设计

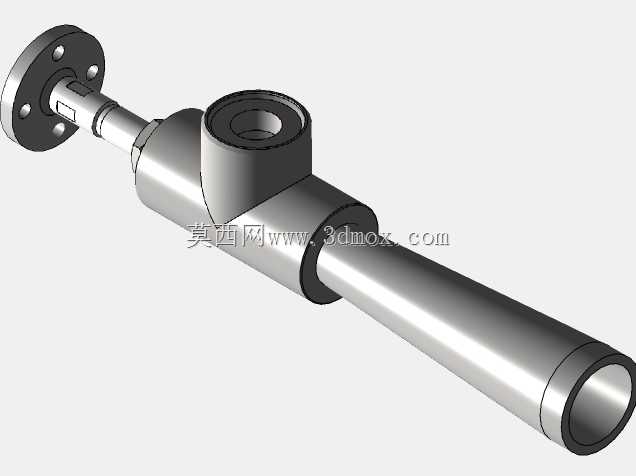

在化工、热电、轻工等行业的真空排气、低压流体输送工况中，蒸汽喷射器是无需额外机械动力、依靠高压蒸汽射流实现抽排气的核心部件，常被用于凝汽器抽真空、反应釜排气、低压物料输送等场景，适配无电源防爆区域的流体作业需求，相比机械式真空泵，其无运动摩擦部件的特性让运维成本大幅降低，也能适配高温、含少量杂质的气体输送场景。这款喷射器的关闭结构专门针对排气工况做了适配，当工作蒸汽压力波动或临时停供时，关闭结构可自动截断回流路径，避免被抽容器内的气体倒灌，保障前端工艺系统的压力稳定。从结构设计逻辑来看，整体采用侧进汽、轴向进排气的布局，侧部的垂直接口为高压蒸汽入口，端部带法兰的接口为被抽气体入口，另一端渐扩的锥段为混合流体排出口，这种布局能让高压蒸汽从喷嘴高速喷出时，在吸入腔形成稳定负压区，卷吸周边被抽气体进入混合段，在渐扩段完成动能向压力能的转换，最终将混合气体升压排出。设计过程中重点考量了安装边界的适配性，端部法兰采用标准管路法兰尺寸，可直接与同公称通径的工艺管路对接，无需额外制作过渡接头；侧部进汽接口的轴线与主体轴线垂直相交，安装时可根据现场管路走向调整周向角度，适配不同方向的进汽管路排布；整体外形沿轴向呈阶梯锥状，最大径向尺寸集中在中部混合腔位置，安装时预留的径向操作空间无需过大，适合管路排布紧凑的车间工况。结构细节上，喷嘴与混合腔的同轴度做了严格约束，避免射流偏斜导致抽气效率下降；各段连接位置采用螺纹加密封面的组合结构，既方便拆解检修内部喷嘴，也能保障高压工况下的密封性能，不会出现蒸汽泄漏影响抽气效率；渐扩段的锥角经过流体仿真优化，能让混合流体的流速平稳降低，减少流动过程中的湍动损失，提升整体工作效率。实际选型应用时，可根据现场的蒸汽压力、需要的抽气量、排气背压参数，匹配对应尺寸的喷嘴通径与混合段长度，这款结构的尺寸链预留了喷嘴替换的调整空间，无需改动主体外壳即可适配小幅波动的工况参数，降低现场改造的成本。
