低压抽出式成套开关柜体结构设计

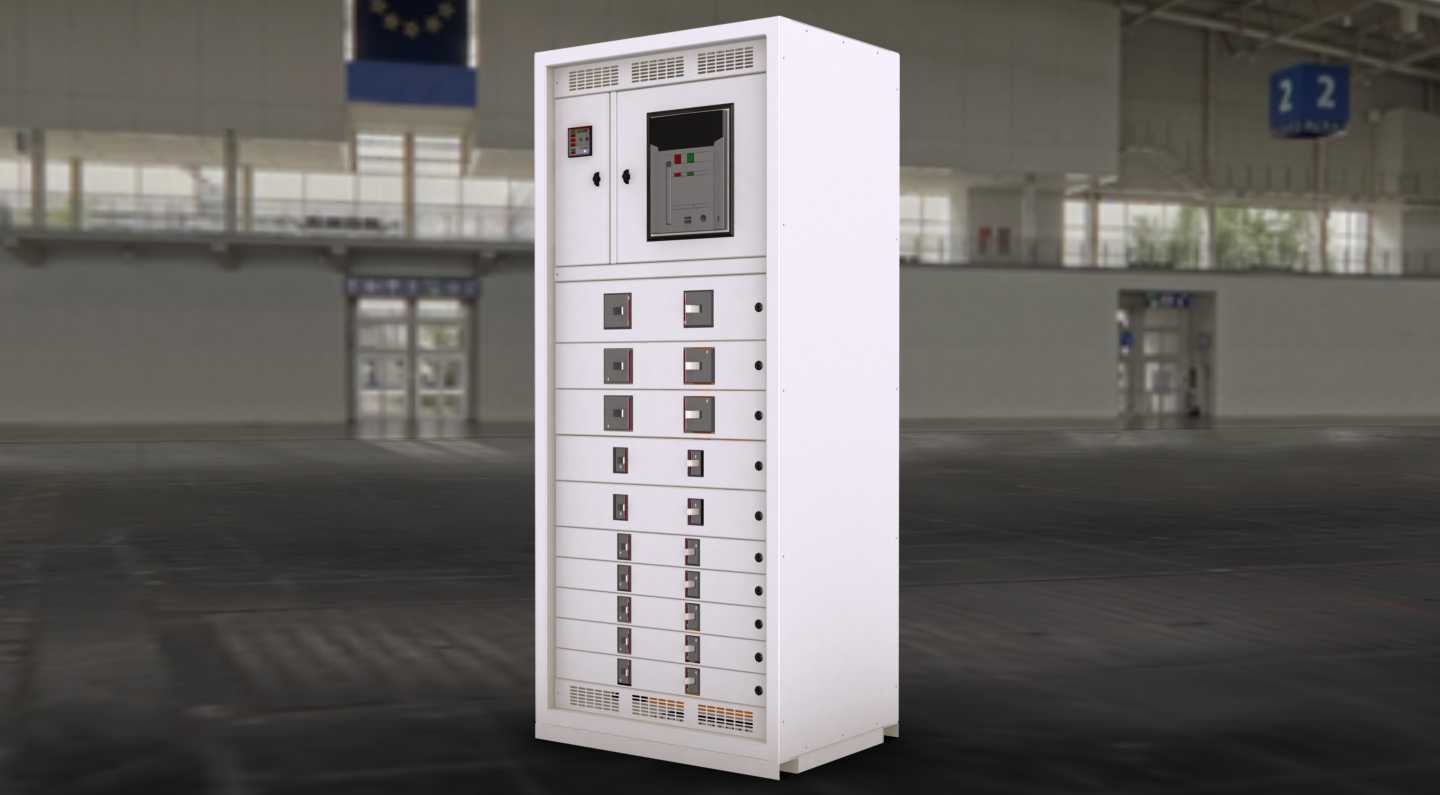

该款开关装置主要应用于工业厂房、商业综合体、数据中心等场景的低压配电系统末端，承担电能分配、线路过载保护、短路防护以及下级回路分合控制的核心作用，是供配电链路中直接对接负载侧的关键配电设备。从结构设计逻辑来看，整体采用立式落地柜型框架，主体为封闭式薄钢板折弯焊接拼装结构，框架型材选用标准冷弯型钢，兼顾柜体整体刚性与轻量化需求，柜体前后门板设置加强筋，避免大尺寸门板长期开合产生形变，同时满足IP30以上的外壳防护等级要求，可阻挡直径大于2.5mm的固体异物进入柜内，适配多数室内干燥配电场景的安装使用需求。

柜体上部设置独立的主进线与主控仪表腔，腔体内预留了多功能电力仪表、操作按钮、状态指示灯、转换开关的安装开孔位，门板与内部安装梁之间预留足够的二次走线空间，可容纳多股二次控制线缆沿走线槽规整排布，避免一次主回路与二次控制线路交叉干扰。主控腔下方为多回路抽出式功能单元区，每个回路单元配置独立的抽屉式安装托架，托架采用导轨抽拉结构，单元具备工作、试验、分离三个明确工位，工位切换过程中配套机械联锁结构，防止带负荷抽拉功能单元引发安全事故，每个功能单元可根据下级负载容量配置对应规格的断路器、接触器、热继电器等元器件，不同容量的单元抽屉具备防误插结构，避免检修后错装不同额定电流的单元引发保护匹配问题。

柜体下部设置独立的电缆出线与通风散热腔，底部预留标准化的电缆进线开孔，可适配多根大截面电力电缆从柜底进入并可靠压接在出线端子排上，腔体下部与柜体顶部均设置通风格栅，格栅内侧配套防尘滤网，可形成自下而上的自然通风散热通道，带走柜内元器件长期运行产生的热量，避免柜内温度过高加速元器件绝缘老化。安装边界方面，柜体底部设置标准化安装固定孔，可直接通过膨胀螺栓固定在水泥基础或槽钢底座上，柜体单侧预留足够的检修操作空间，多柜并排安装时相邻柜体之间设置拼接定位结构，可保证整排柜体安装后立面平齐、拼接缝隙均匀，柜顶预留吊装孔位，方便现场就位时的吊装转运作业。

从三维建模的细节处理来看，所有板件的折弯圆角、焊接让位、安装孔位公差都按照实际钣金加工工艺要求设置，抽拉导轨的配合间隙、联锁机构的运动行程都做了对应干涉检查，确保模型可直接用于后续的生产加工出图、装配工艺验证，也可作为配电房布局规划时的占位模型，用于校验整体排布的空间合理性。
