家用供暖室温控制器外观结构设计

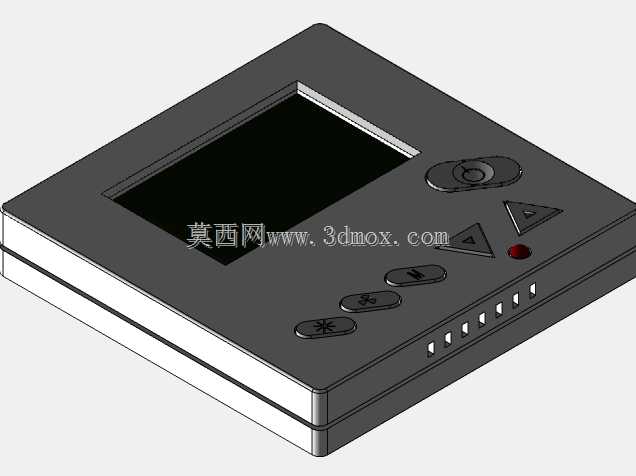

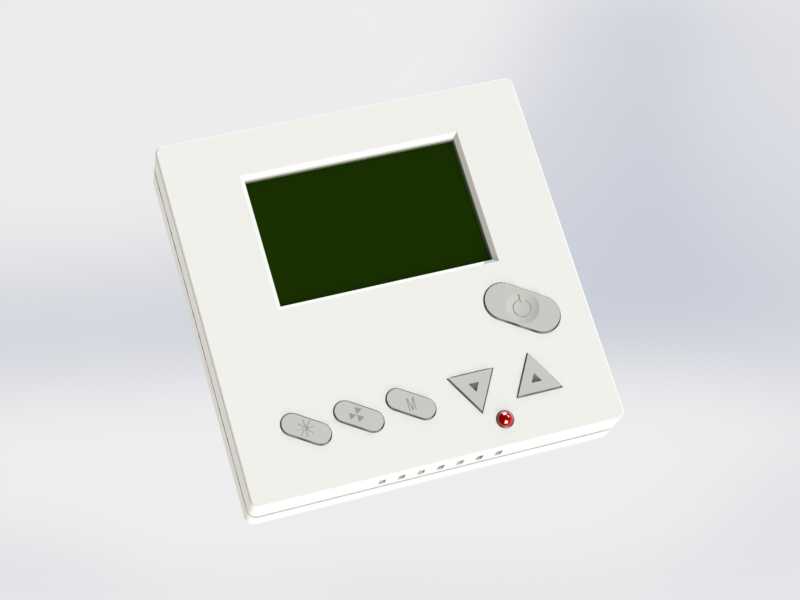

这款室温控制器主要面向民用住宅分户供暖场景，适配水暖、电暖等常见家用采暖系统，安装于室内墙面距地面1.2-1.5米的标准86型接线盒位置，整体外形为方正薄型壳体，边角做小圆弧过渡处理，避免安装使用过程中的磕碰划伤，壳体厚度控制在常规墙面安装的突出安全范围内，不会对日常通行、家具摆放造成额外干涉。面板布局遵循民用设备操作逻辑，上方区域设置液晶显示窗口，用于实时展示当前室温、设定温度、工作模式等运行参数，显示区域做下沉式边框设计，可减少环境光线直射造成的屏幕反光，提升不同光照条件下的读数清晰度。操作按键集中布置在显示区域下方，最上方单独设置电源启闭按键，下方依次排布模式切换、参数调整等功能按键，温度调节采用上下三角标识的方向按键，符合普通用户的操作认知习惯，按键采用微凸的硅胶材质，按压行程适中，带有明确的触感反馈，即便是老人也能快速识别操作。按键旁设置小型状态指示灯，用于直观反馈设备运行、故障等状态，无需进入菜单即可快速掌握设备工作情况。设计过程中优先考虑民用场景的易用性与耐用性，壳体采用阻燃ABS材质，满足家用电气的安全防护要求，面板表面做细磨砂处理，不易残留指纹与日常污渍，便于后期清洁维护。设备仅做外部外观结构建模，未包含内部电路板、接线端子等零部件，可用于家装方案展示、采暖系统配套选型演示、面板类产品结构设计参考，建模过程中严格遵循墙面安装类温控设备的通用尺寸规范，预留的接线空间、按键安装位、屏幕固定位均符合常规零部件的装配公差要求，可直接作为同类产品外观设计的参考基底，调整按键布局、屏幕尺寸后即可快速衍生不同定位的温控产品方案。在实际工程应用中，这类温控器是分户采暖系统的核心交互终端，用户通过面板按键设定目标温度后，设备内置的测温元件实时采集环境温度，对比设定值后输出控制信号调节供暖管路阀门开度或电加热设备功率，维持室内温度稳定在设定区间，相比传统的手动阀门调节，这类电子式温控器可有效降低采暖能耗，提升居住舒适度。
