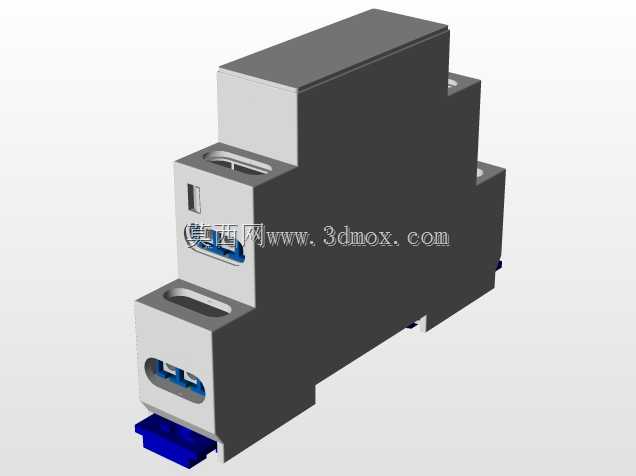

导轨式带连接器塑料电气模块外壳

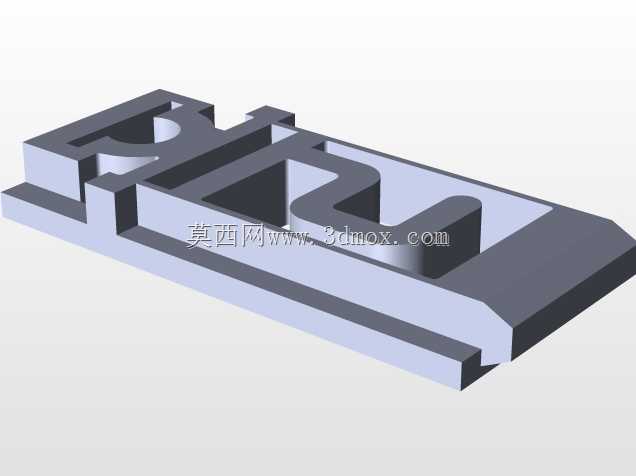

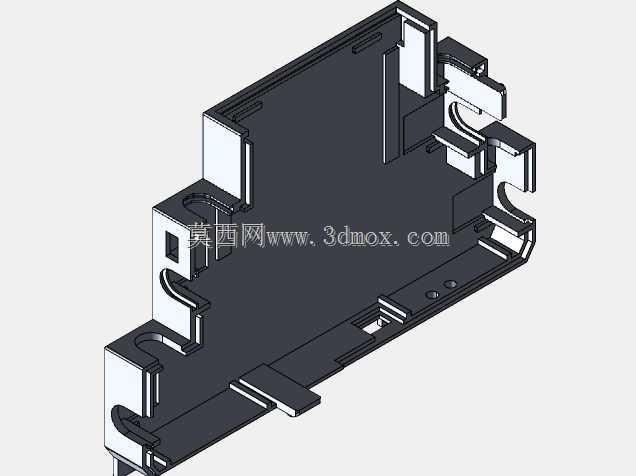

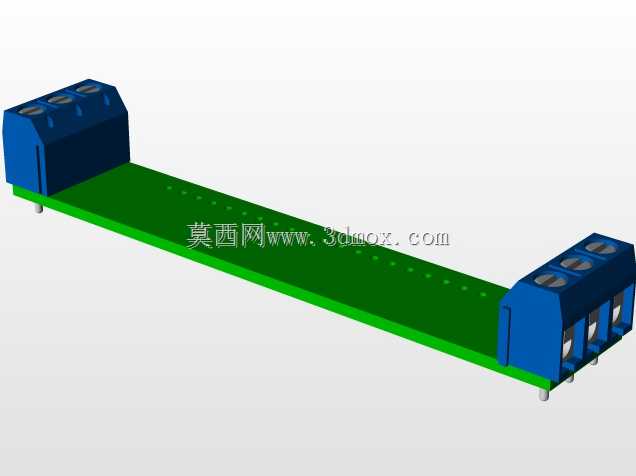

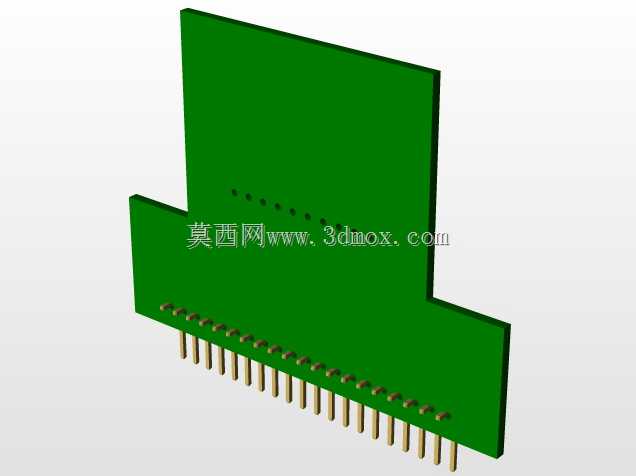

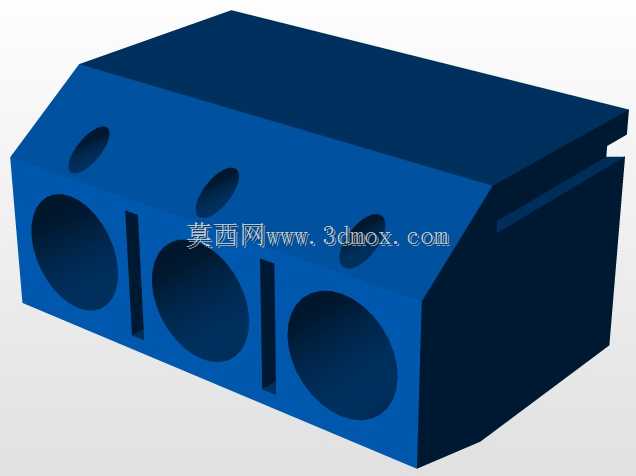

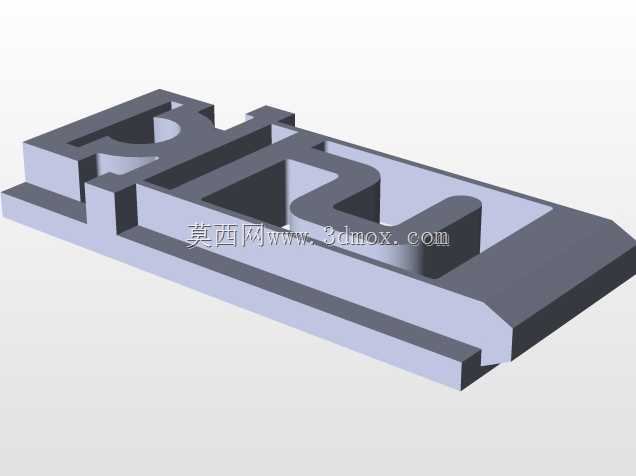

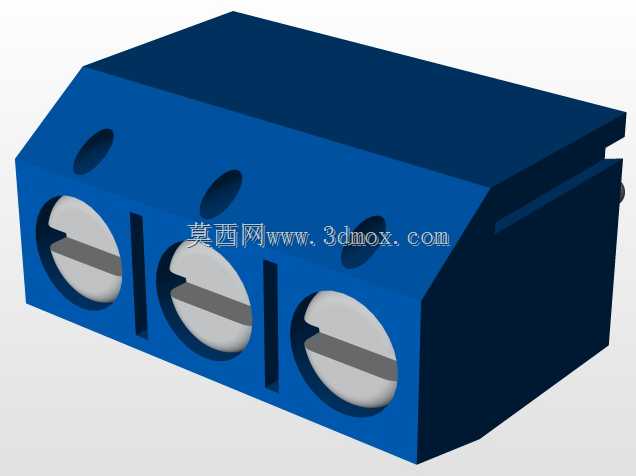

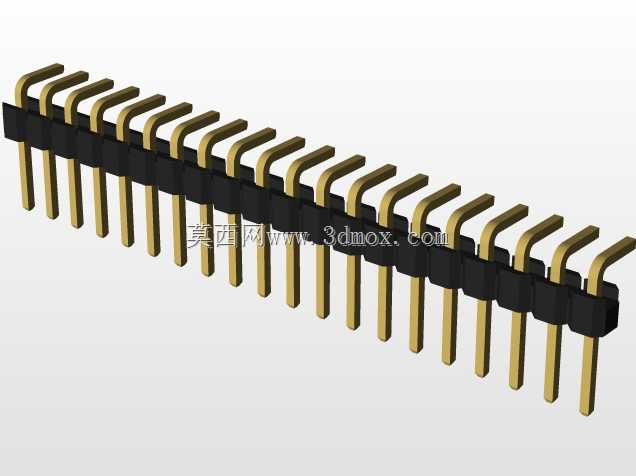

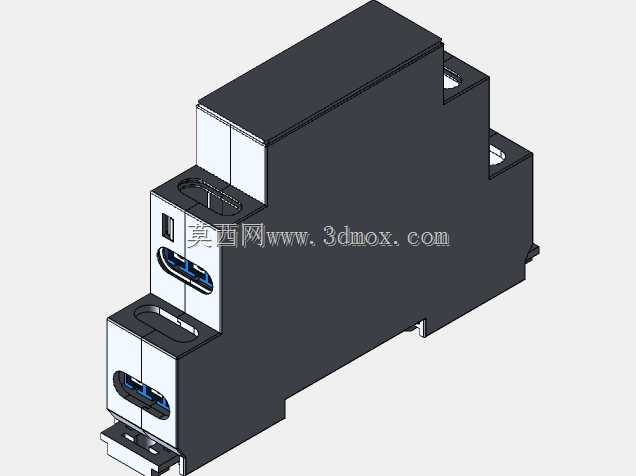

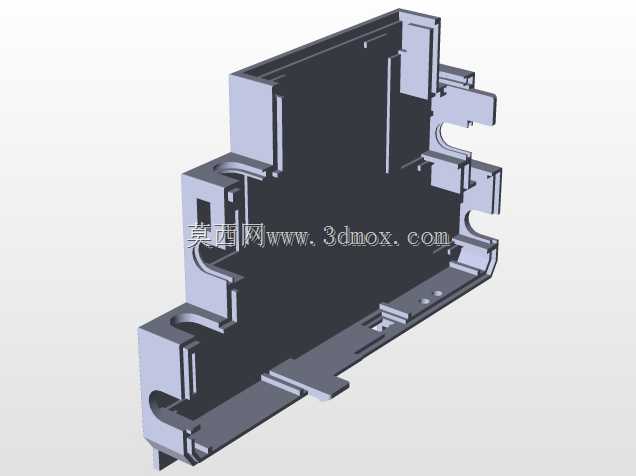

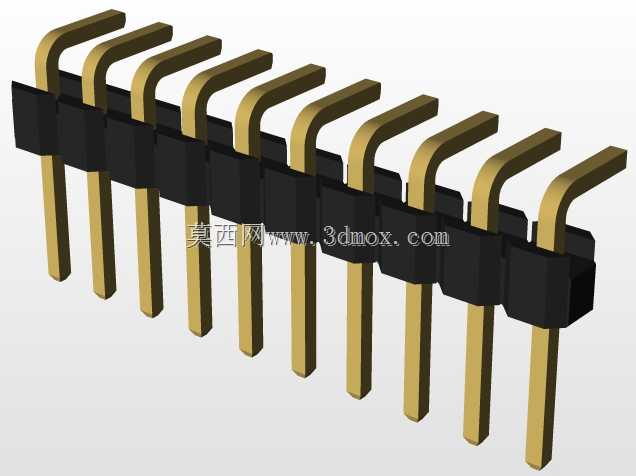

这款DIN导轨安装的塑料外壳，是工控配电、楼宇自控、小型信号调理类设备的常用载体，日常在低压配电柜、分布式IO站点、小型信号转换模块的装配场景中随处可见，主要用来承载内置PCB电路板、接线端子与小型电子元件，为内部精密电路提供绝缘防护、结构支撑与标准化安装接口。从结构设计来看，壳体采用上下扣合加侧端封板的拼接结构，主体使用阻燃绝缘工程塑料注塑成型，表面做哑光磨砂处理，既可以避免日常运维中的静电积累，也能减少表面划痕对外观的影响，壳体侧壁预留的卡扣结构无需额外螺丝即可完成上下壳体的扣合，装配时只需将内置PCB顺着壳体内部的导向槽推入，再扣合端盖即可完成主体装配，能大幅提升小批量模块组装的作业效率。壳体正面预留了两组成型的连接器安装窗口，窗口边缘做了定位止口，适配常见的插拔式接线端子与通讯连接器，安装后连接器与壳体表面齐平，既可以避免外接插件时的应力直接传递到内部PCB焊盘，也能保证外接插头插接后的配合间隙均匀，不会出现偏斜松脱的问题。安装结构上，壳体背部集成了标准DIN导轨卡扣，适配行业通用的35mm标准电气安装导轨，卡扣自带弹性锁止结构，安装时只需将壳体上部挂住导轨上沿，向下按压即可卡入导轨，拆卸时用一字螺丝刀撬动卡扣下部的解锁拨片即可取下，无需额外固定件，能适配柜内高密度排布的安装需求。从安装边界来看，壳体宽度为单模数或双模数的配电标准宽度，在柜内排布时相邻模块之间不会出现干涉，壳体上下两端预留了接线操作空间，即使在密集排布的柜内，也能顺利完成导线的插拔与紧固操作；壳体内部的PCB安装槽位做了限位筋设计，不同厚度的PCB可以通过选配不同高度的支撑筋完成固定，避免PCB在壳体内出现窜动，同时壳体侧壁预留了散热格栅的成型位置，针对功耗稍高的模块，可以通过更换带格栅的侧盖提升内部散热效率，避免内部元件长期工作在过热环境下。在实际选型应用中，这类外壳常被用来制作小型继电器模块、信号隔离器、RS485通讯中继模块、小型电源转换模块，标准化的安装尺寸可以直接兼容现有配电柜的导轨排布，不需要额外设计安装支架，能大幅缩短非标工控模块的开发周期，设计时只需根据内部元件的排布调整PCB尺寸，即可直接套用这类标准外壳完成产品装配，省去了外壳开模的成本与周期，对于小批量定制类的工控模块产品来说，这类标准化外壳是兼顾成本、装配效率与防护性能的最优选择。
