导轨润滑低间隙储脂供给装置结构

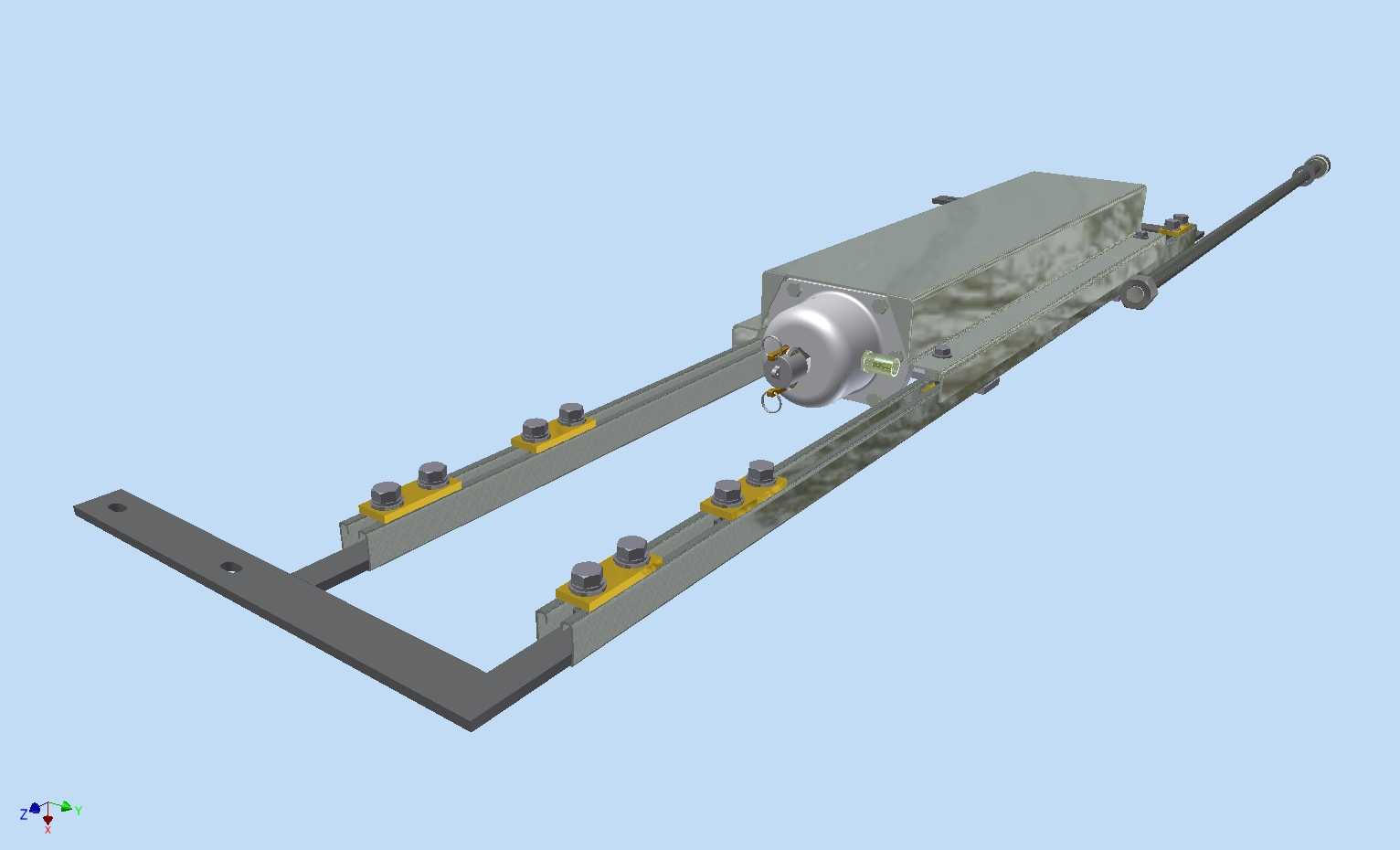

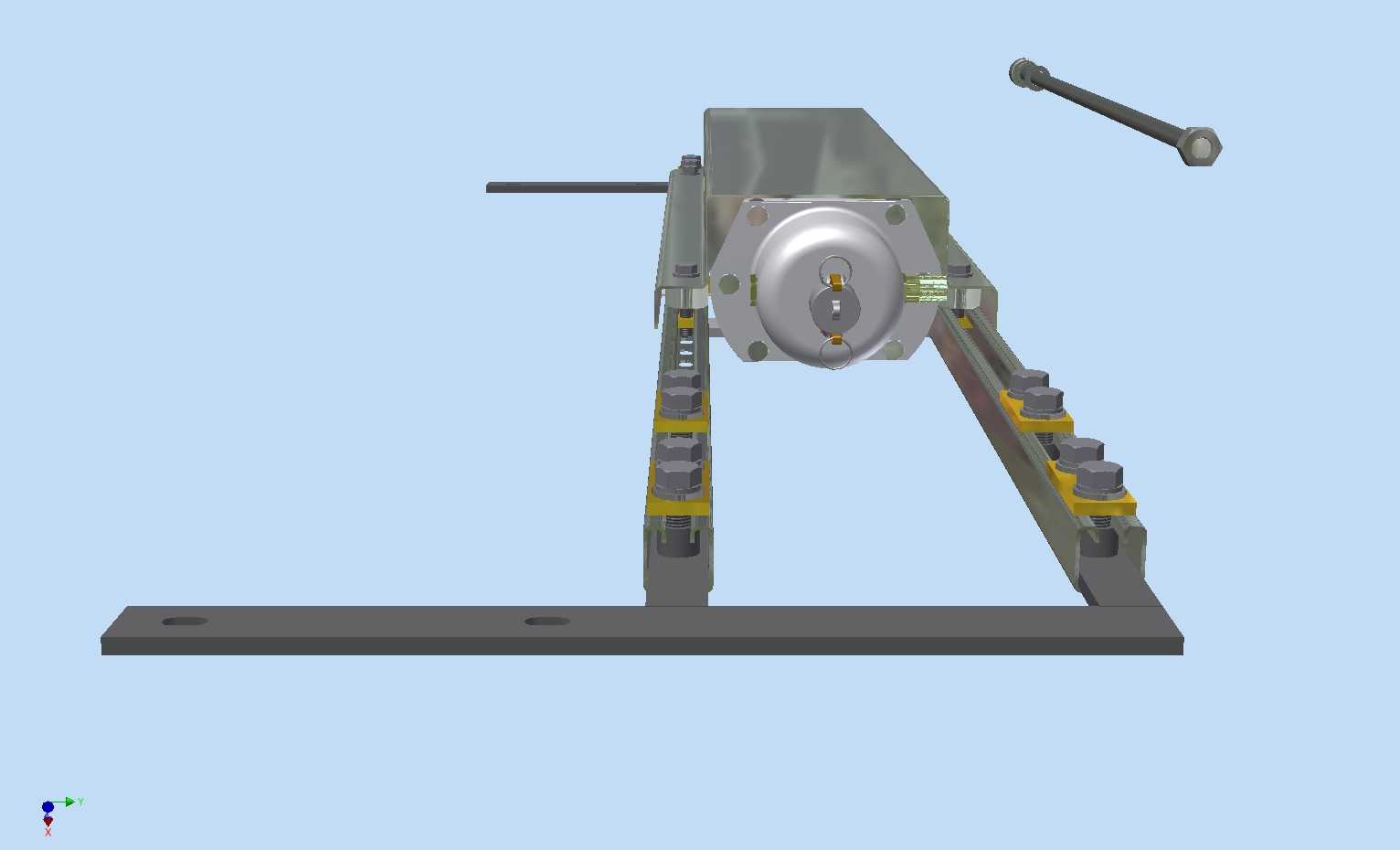

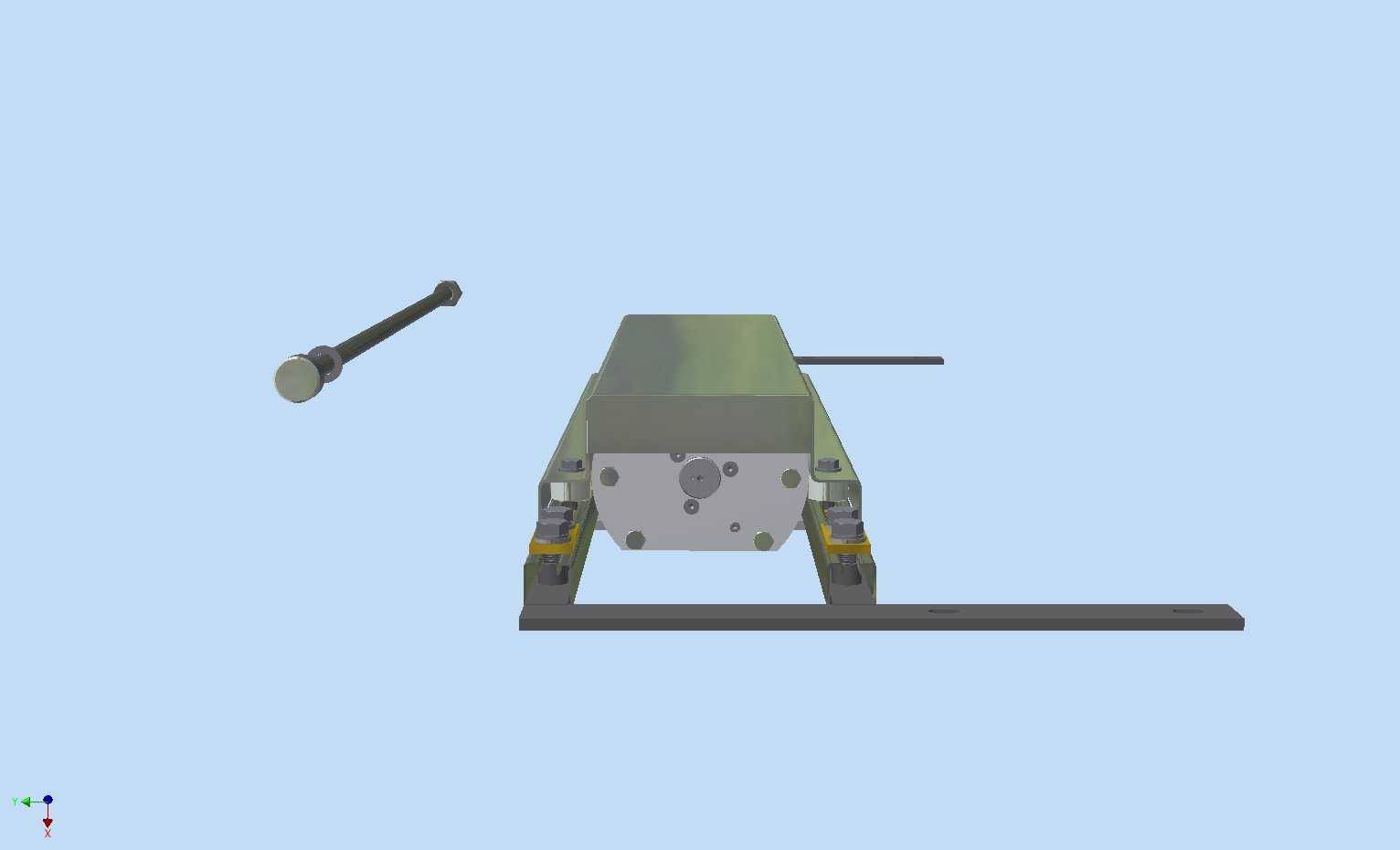

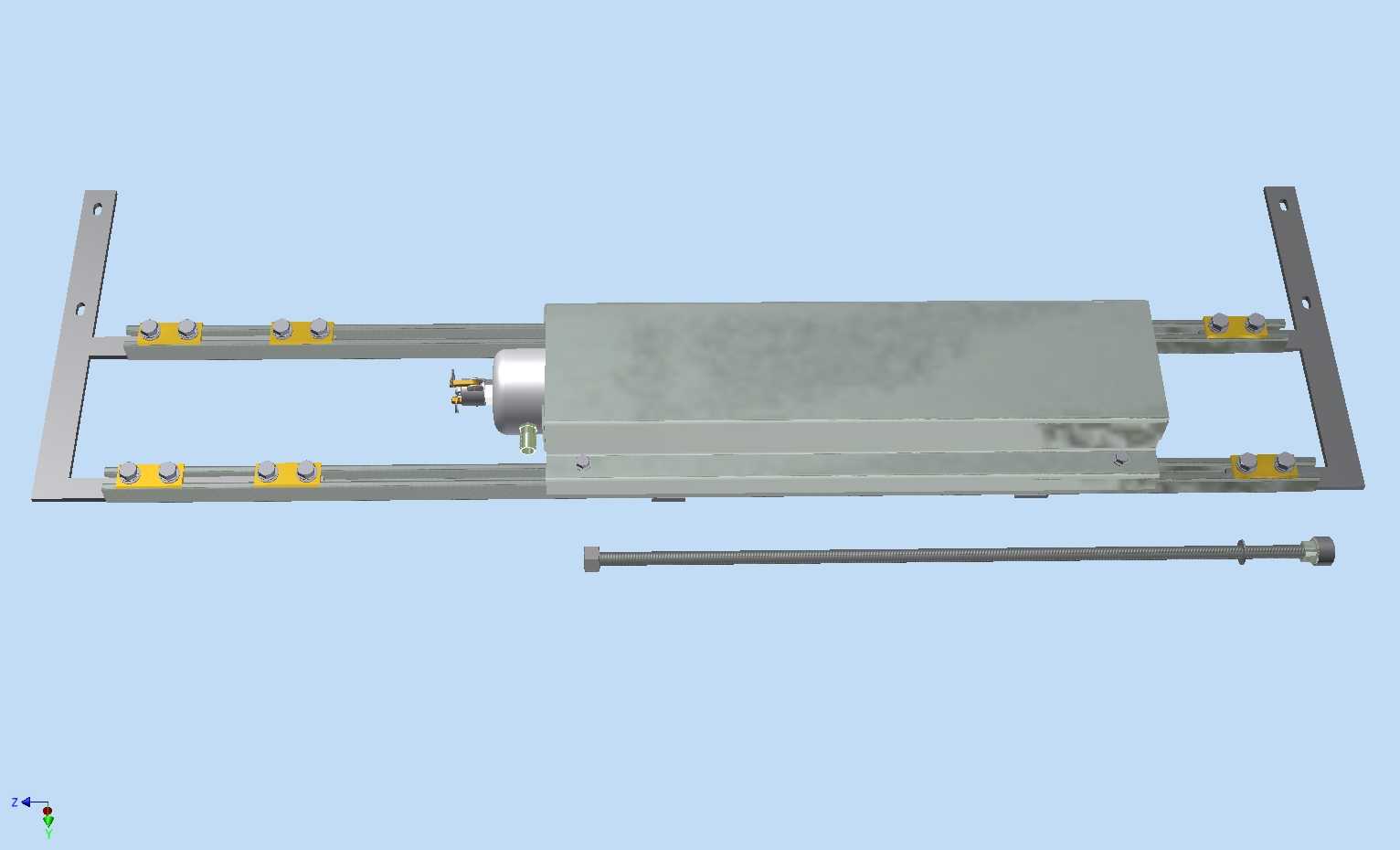

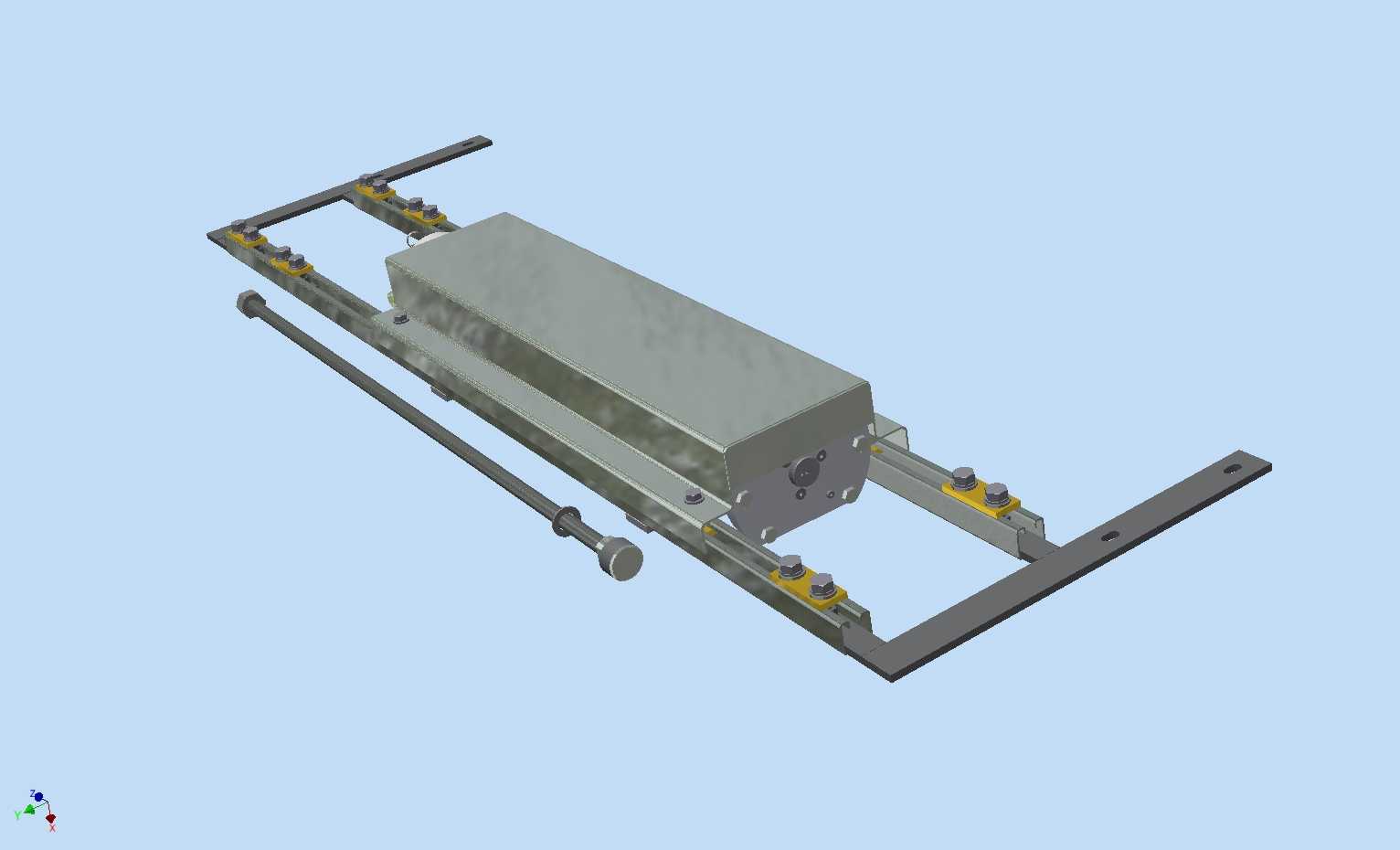

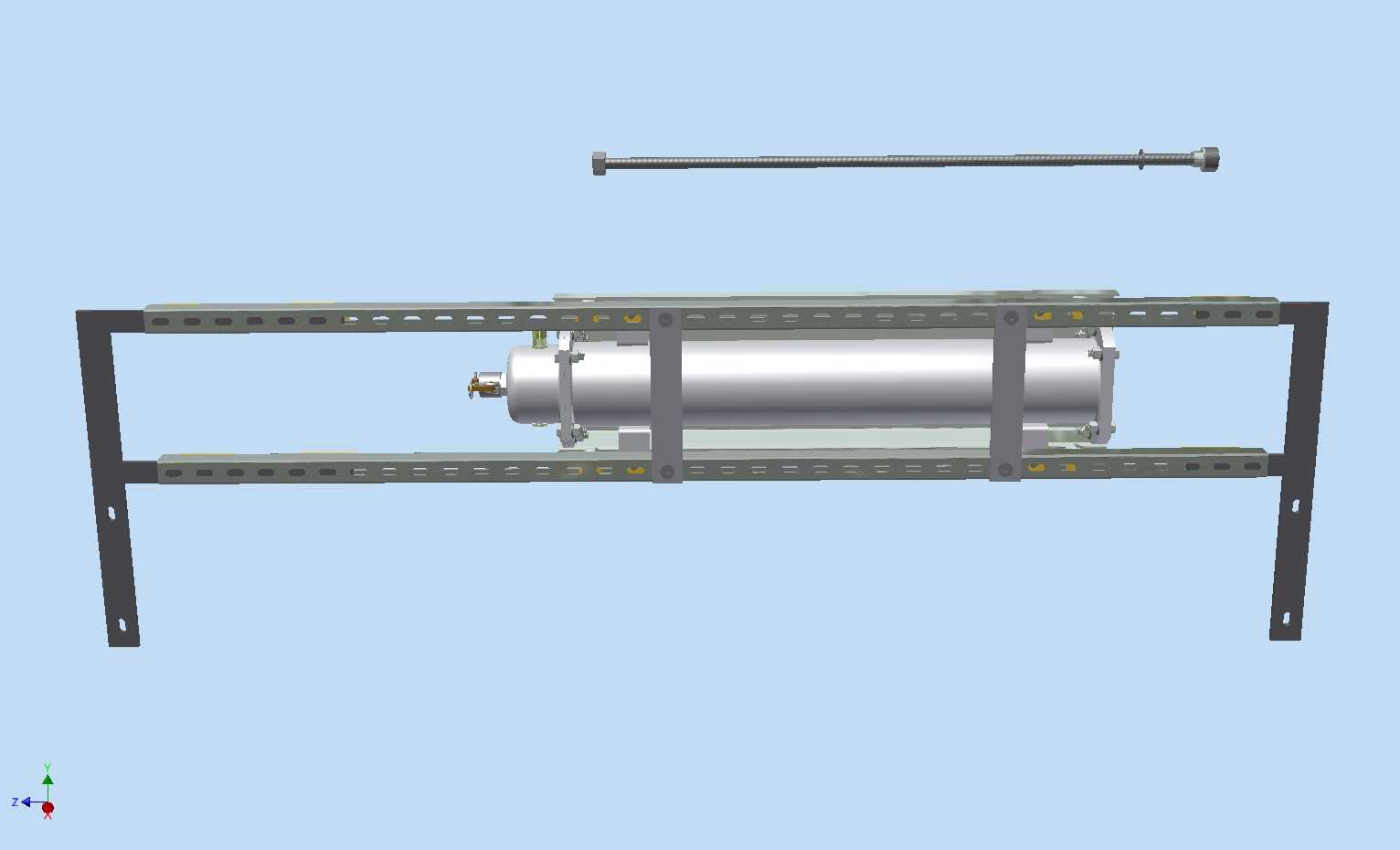

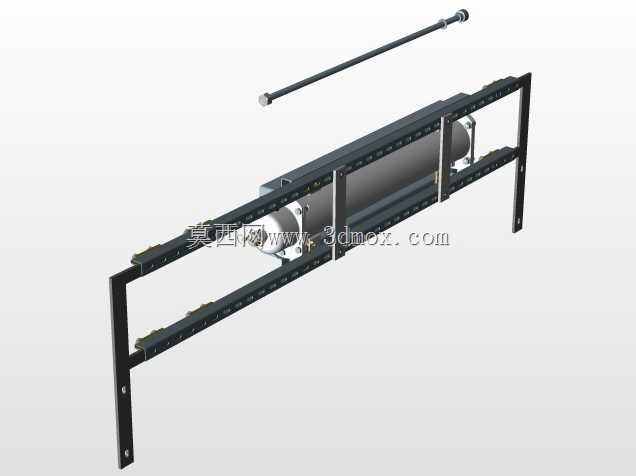

在直线导轨副的长行程往复运行场景中，尤其是安装空间局促、导轨排布紧凑的自动化产线工位，常规的大容量集中润滑储油装置往往受限于安装边界无法布设，这类低间隙储脂装置就是针对这类窄空间润滑需求设计的配套部件。整套装置采用框架式安装结构，两侧的L型安装支臂预留了对应导轨安装孔位的固定点位，安装时无需对现有导轨基座做额外打孔改造，可直接通过螺栓锁紧在导轨副的移动端侧方，整体安装后突出导轨安装面的高度控制在极低范围内，不会和周边的行程挡块、位移传感器、拖链等周边部件产生运动干涉，适配安装净空高度有限的紧凑设备布局。核心储脂腔体采用密封式长方体结构，腔体内部做了光滑导流面处理，可存储导轨润滑所需的锂基润滑脂，腔体侧端设置了定量输出的压注接头，可通过配套的导脂管将润滑脂匀速输送到导轨滑块的注油口位置，无需人工定期手动注脂，能在设备往复运行过程中持续为导轨滚道、滚珠接触面提供润滑介质，降低导轨副的运行磨损，延长导轨的维护周期。设计阶段优先考虑了低安装空间的适配性，将储脂腔体的厚度做了压缩处理，同时保证储脂容量能够满足单根导轨3个月以上的润滑消耗，避免频繁补脂增加维护工作量；两侧的支臂采用可微调的长槽孔设计，可适配不同宽度规格的直线导轨安装，安装时可根据导轨的实际安装位置调整支臂的伸出长度，保证导脂管的输出端能够精准对准滑块的注油点位，不会出现偏位漏脂的问题。整套结构的运动部件做了防松处理，所有连接螺栓都配套了防松垫片，在设备高速往复运行的振动工况下不会出现松动移位，储脂腔体的端盖采用密封胶条压合结构，可避免设备运行过程中润滑脂受振动溢出，同时隔绝车间内的粉尘、切削液杂质进入储脂腔，防止润滑脂被污染后堵塞导脂管路。从安装边界来看，整套装置的横向安装尺寸可通过支臂的伸缩调整适配15到45规格的常见直线导轨，纵向安装深度不超过导轨滑块的总长度，不会额外增加移动端的运行负载，整体重量控制在较低区间，不会对导轨副的驱动负载造成额外负担，适合在高速移栽机构、精密滑台、窄空间排布的直线传动工位上配套使用，解决紧凑空间下导轨持续润滑的实际工程问题。
