42型两相混合式步进电机结构设计

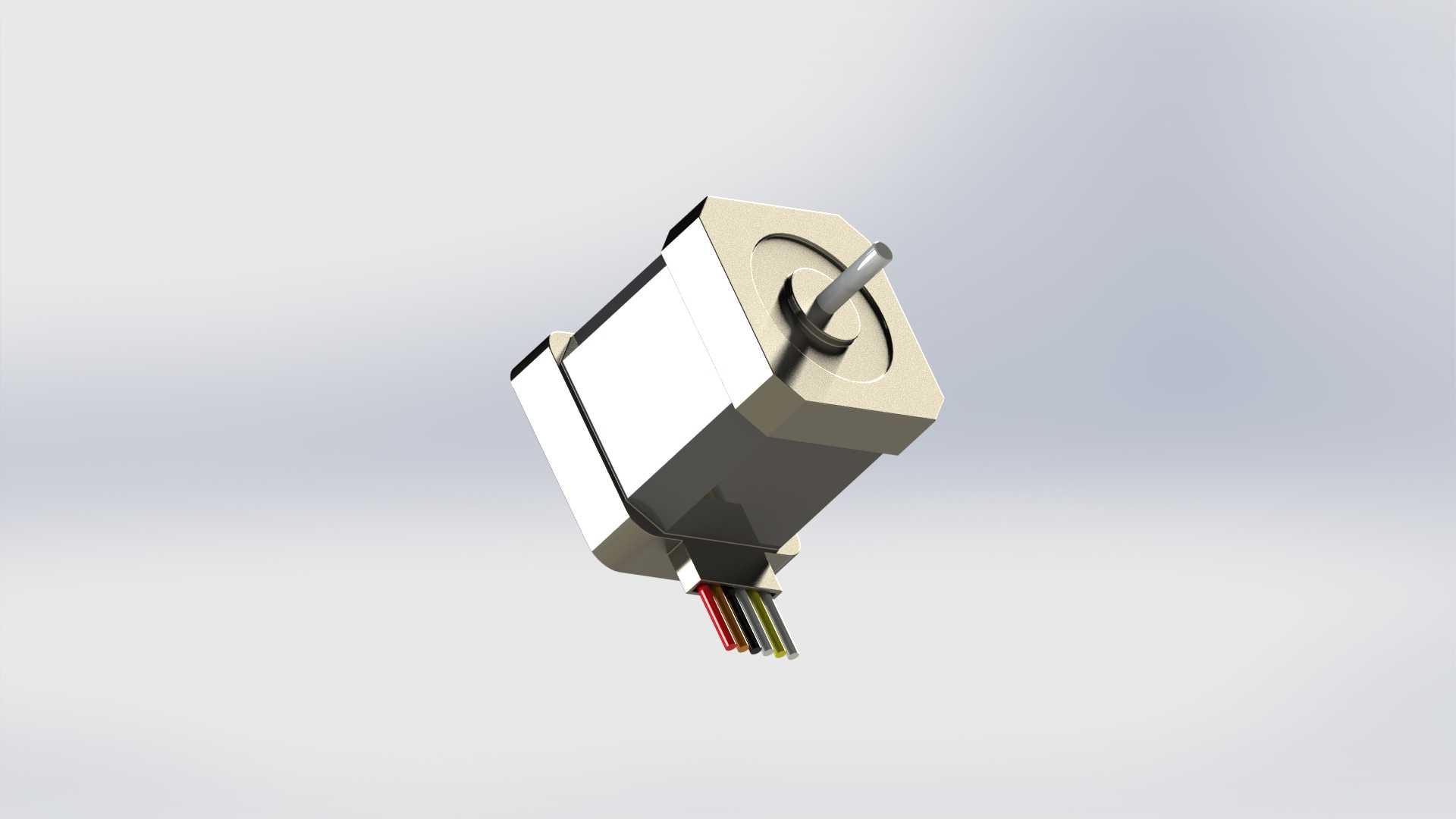

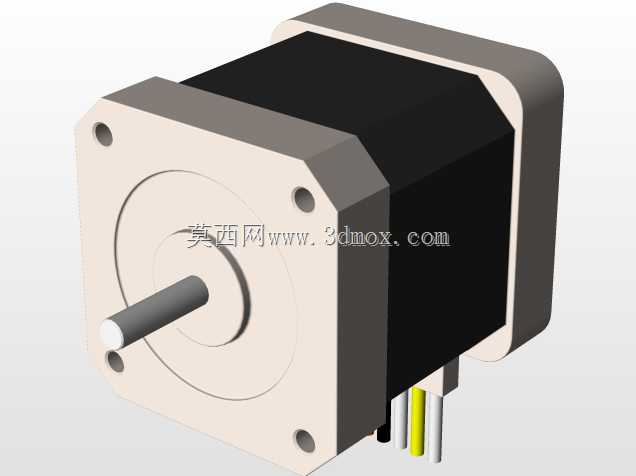

在桌面级自动化设备、小型数控雕刻机、3D打印运动轴、智能门禁传动机构这类对安装空间有严格限制的场景里，42规格步进电机一直是选型清单里的高频选项，本次呈现的这款步进电机，本体外形尺寸控制在42mm见方，机身轴向长度38mm，适配5V驱动电压，步距角为1.8度，刚好匹配多数小型自动化装备的安装边界需求。从结构设计逻辑来看，这款电机采用方形端盖搭配一体式机身壳体的设计，端盖预留的安装孔位完全遵循42系列步进电机的通用安装规范，孔位间距、轴伸直径、出轴长度都符合行业通用尺寸标准，设计人员在做设备结构排布时，不需要额外调整安装位尺寸，可直接替换同规格的其他同参数产品，大幅缩短设备改型的设计周期。电机尾部引出的多芯排线采用分色标识，不同颜色线芯对应不同的绕组相位，现场接线时不需要反复核对绕组定义，能降低装配阶段的接线错误率，减少调试阶段的排查工作量。从实际使用场景出发，这款5V供电的步进电机不需要高压驱动模块，可直接搭配低压控制板使用，非常适合用在便携类自动化装置、桌面级教学实验设备、小型智能传动模组这类供电条件受限的场景里，1.8度的步距角搭配常规细分驱动器，可实现平稳的低速传动输出，足够满足小型设备对位移精度的控制要求。做结构设计时要注意，这款电机的轴伸端带有定位轴肩，安装同步轮、联轴器这类传动件时，要控制好传动件的轴向定位尺寸，避免传动件顶到端盖造成电机转动卡滞；电机本体的壳体为金属材质，既可以承担结构支撑作用，也能辅助绕组散热，连续运行工况下要注意预留一定的散热空间，不要把电机完全包裹在密闭的结构腔体内，避免温升过高影响输出扭矩。另外这款电机的出线方向为轴向尾部出线，做设备内部走线规划时，要在电机尾部预留足够的线缆弯折空间，避免线缆被结构件挤压造成绝缘层破损，影响设备运行可靠性。在做三维装配校核时，可以直接将该模型导入装配体，核对电机与周边安装支架、传动部件、走线空间的干涉情况，提前排查结构设计里的空间冲突问题，减少实物打样阶段的修改次数。
