微型直流驱动电机结构设计

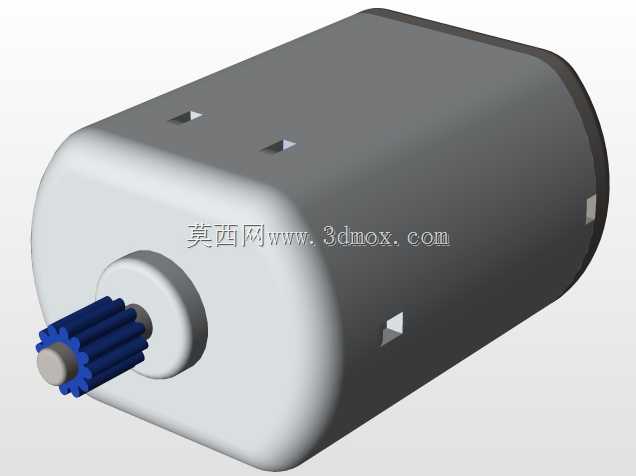

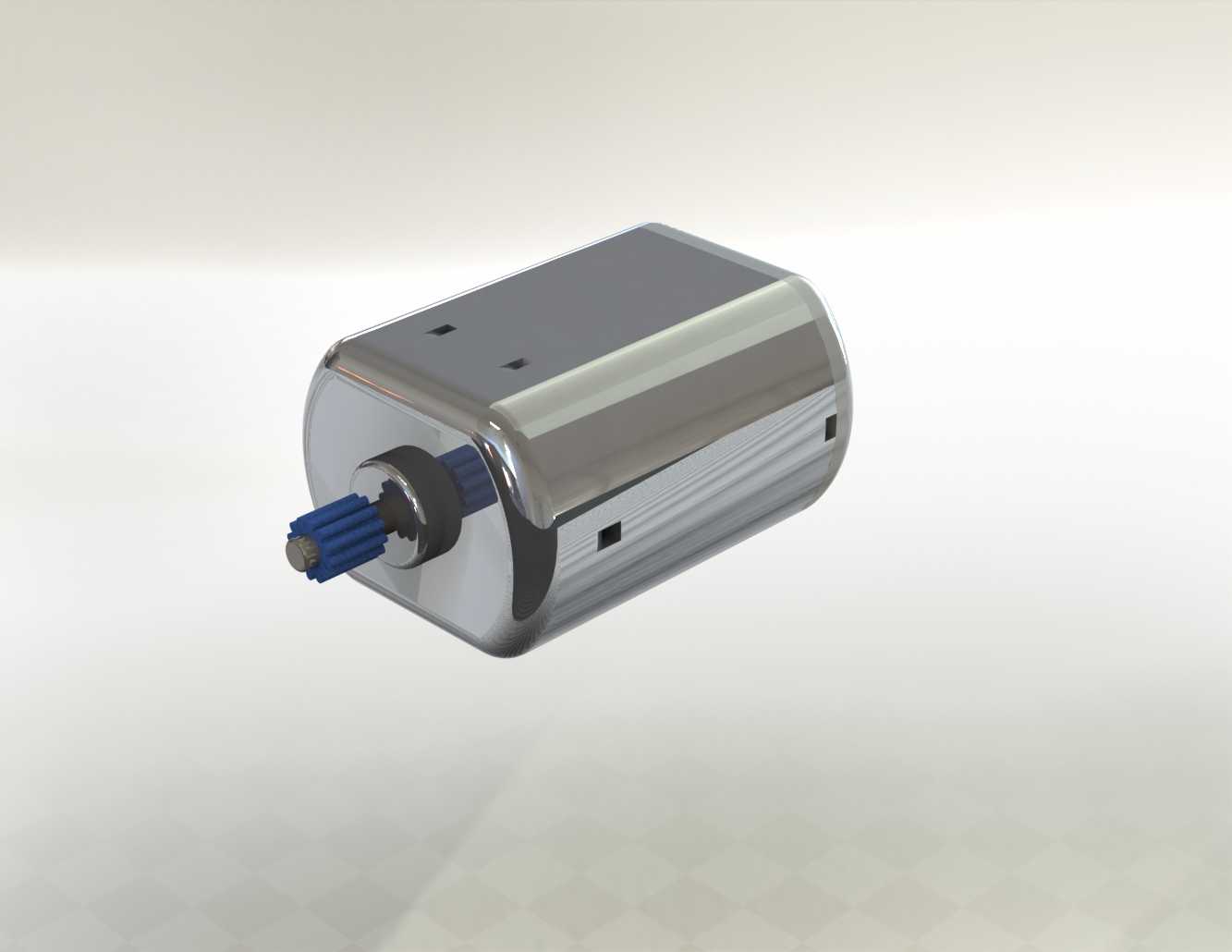

这款微型驱动部件的设计，核心围绕小空间动力输出场景的实际需求展开，在消费电子、小型自动化执行机构、精密传动模组这类对安装空间有严格限制的场景中，这类动力部件是核心的动力来源，负责将电能转化为旋转机械能，为末端执行件提供稳定的扭矩输出。从结构设计逻辑来看，外壳采用拉伸金属壳体，一方面可以为内部的定子、转子组件提供可靠的防护，隔绝外界粉尘、轻微磕碰对内部绕组的损伤，另一方面金属壳体的导热性能更优，能够在持续运行过程中将绕组产生的热量快速导出，避免内部温升过高影响绝缘性能与运行寿命。输出端采用齿形轴结构，区别于普通光轴的连接方式，这种齿形配合可以在小轴径条件下传递更大的扭矩，避免传动过程中出现轴与连接件打滑的问题，同时轴伸端的定位台阶可以直接与配套的传动齿轮、带轮端面贴合，不需要额外加装轴套来确定安装位置，能够有效缩减装配环节的调整工作量。在安装边界设计上，壳体整体采用圆柱与切边结合的外形，圆柱主体适配常规的圆形安装孔位，侧面的切边平面可以配合紧定螺钉实现周向防转，不需要额外加工键槽就能保证电机在安装孔内不会随输出轴转动，壳体上预留的几个小型开孔，既可以作为装配过程中的定位基准孔，也能在部分密封要求不高的场景下作为内部空气流通的散热通道，平衡电机运行时内部因温度变化产生的气压差。从功能特性来看，这类微型动力部件的输出转速区间适配多数小型传动系统的减速前输入需求，自身的转动惯量控制在较低水平，启停响应速度快，能够适配频繁正反转的工作工况，比如小型阀门的驱动、智能门锁的锁舌传动、桌面小型设备的进给机构这类需要快速动作、安装空间紧凑的场景。设计过程中充分考虑了批量装配的工艺性，壳体与端盖的配合采用过盈压装的方式，不需要额外的紧固件连接，既缩减了整体的外形尺寸，也减少了装配工序的零件数量，输出轴的轴承位采用统一的公差带设计，可以适配标准的微型滚动轴承，不需要定制特殊规格的轴承件，能够有效降低后续量产的供应链成本。在实际选型适配过程中，这类部件的轴向尺寸控制紧凑，能够嵌入到厚度有限的设备腔体内部，径向尺寸也适配多数小型设备的安装空间预留，不需要为了容纳动力部件额外扩大设备的整体外形，对于追求小型化、轻量化的便携设备、桌面级自动化模组而言，这种结构设计的动力部件能够很好地平衡动力输出能力与空间占用的矛盾。
