圆形永磁体横向磁场磁电机实验装置

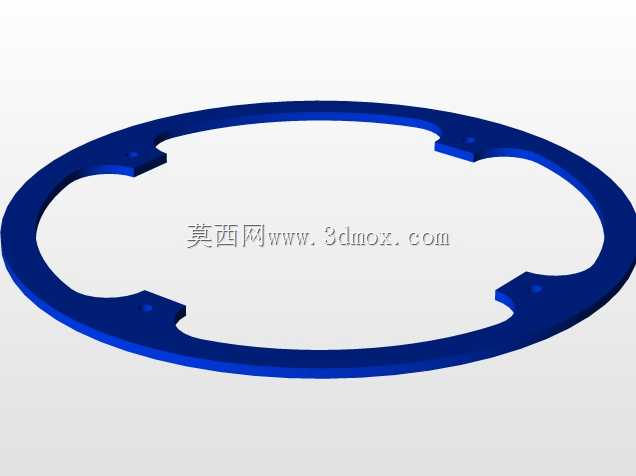

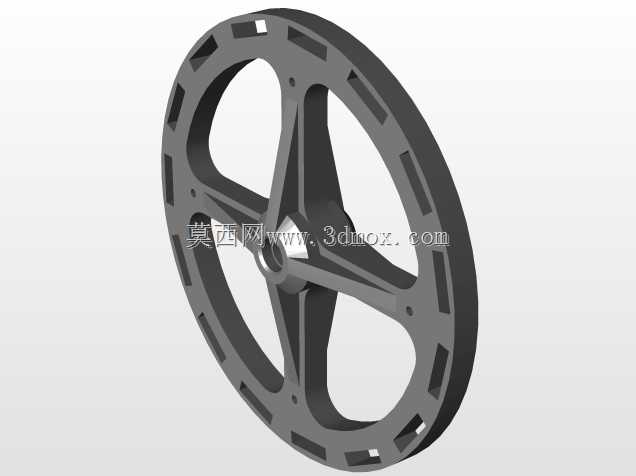

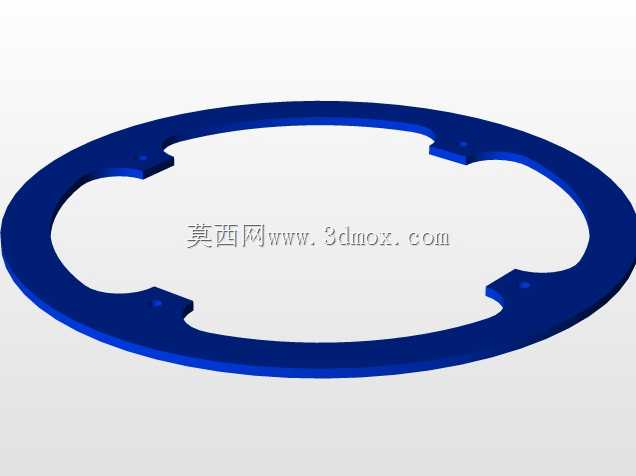

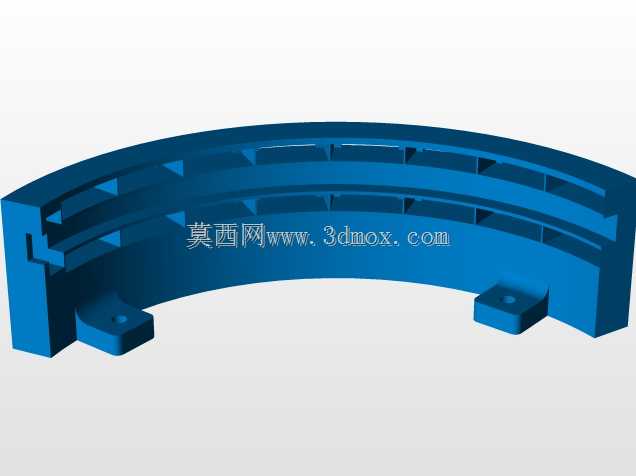

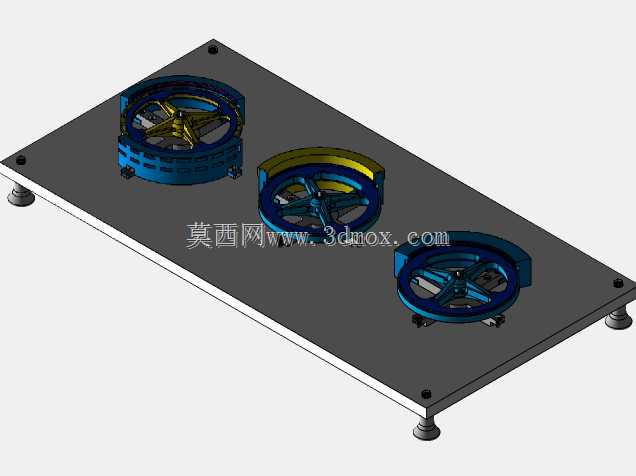

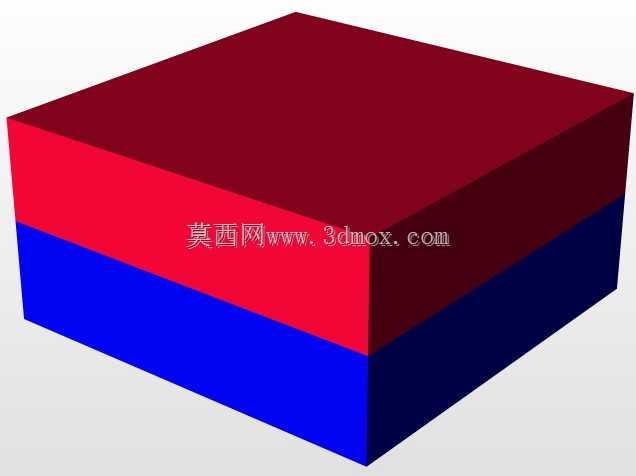

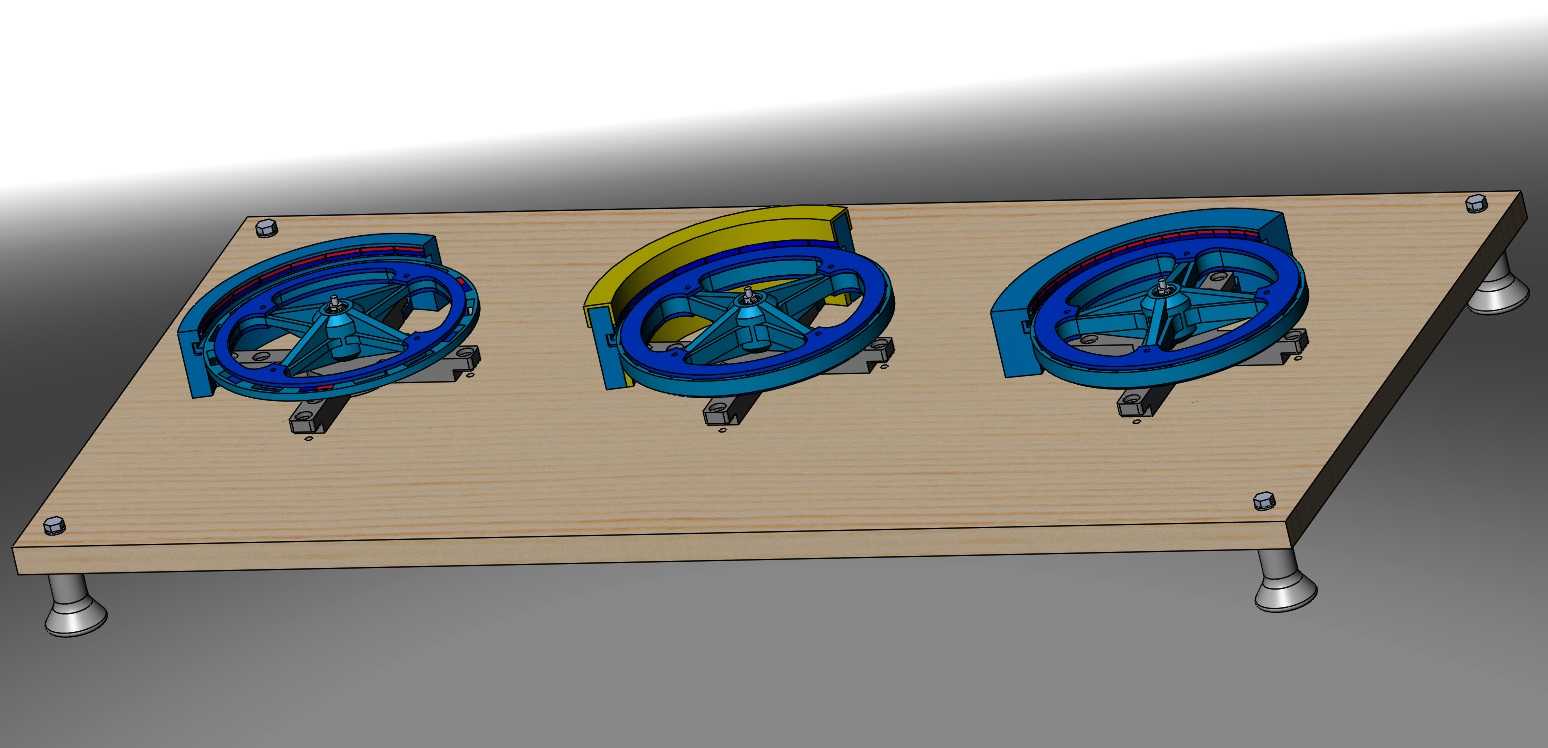

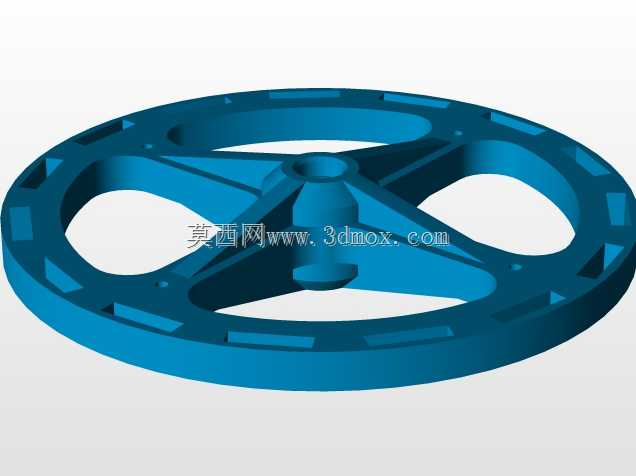

这套实验装置围绕圆形永磁体横向磁场下的磁体延伸特性搭建，核心功能是验证特定磁路构型下的磁作用力传递与能量耦合规律，可用于磁能转换机理研究、新型磁驱结构原理验证类的实验场景。整套装置采用平板式台架布局，安装基准为一块带可调支撑脚的木质平板，四个边角设置可调支脚，可通过旋转支脚调整台面水平度，适配不同实验台面的安装条件，支脚底部为圆弧接触结构，能减少台面不平整带来的安装应力，保证三组核心磁轮组件的安装平面度误差控制在实验允许范围内。台面上并排布置三组结构一致的磁轮单元，每组单元包含蓝色辐条式轮体、环形永磁体组件、弧形导磁护罩以及底部的滑动限位支座，轮体中心设置转轴支撑结构，可实现自由转动，底部支座带有锁紧调节结构，能够调整磁轮与台面上预设磁路的相对位置，满足不同气隙参数下的实验测试需求。设计过程中优先考虑了实验变量的可控性，三组磁轮采用模块化设计，可单独拆卸更换不同磁性能的永磁体、不同导磁率的护罩结构，也可调整相邻磁轮的间距，验证多组磁轮之间的磁耦合干涉特性。中间磁轮额外配置了黄色弧形导磁遮板，用于对比有无导磁屏蔽结构时，磁轮受力状态与转动特性的差异，为磁路优化提供直观的实验对照。装置的安装边界充分考虑了实验操作空间，台面上的固定孔位采用等间距排布，可根据实验需求增减磁轮单元数量，拓展不同的实验组合形式。轮体的辐条式结构在保证结构刚度的前提下，尽可能减少了非导磁结构件对磁场分布的干扰，所有金属紧固件均采用非导磁材质，避免额外的磁路旁路影响实验数据准确性。这类实验装置可作为新型磁传动结构、低损耗磁轴承、特殊构型磁电机的前期原理验证载体，帮助结构设计人员快速验证磁路设计方案的可行性，减少后续正式产品开发过程中的迭代次数，在磁能应用研究、新型磁驱设备开发领域有着明确的实用价值，能够为磁路优化、磁作用力测算提供直观的实体测试平台。
