工业用方形逆流式蒸发冷却塔结构设计

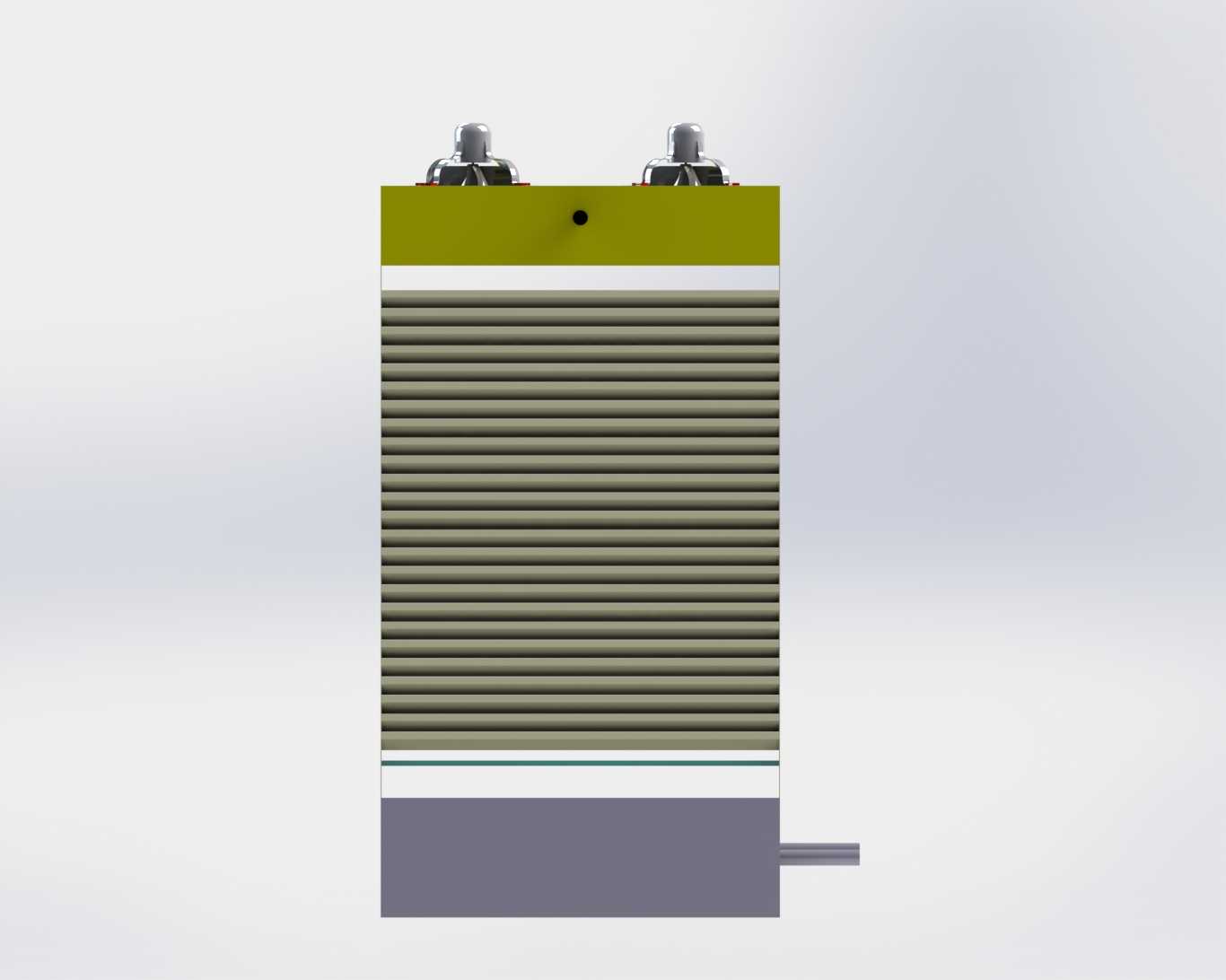

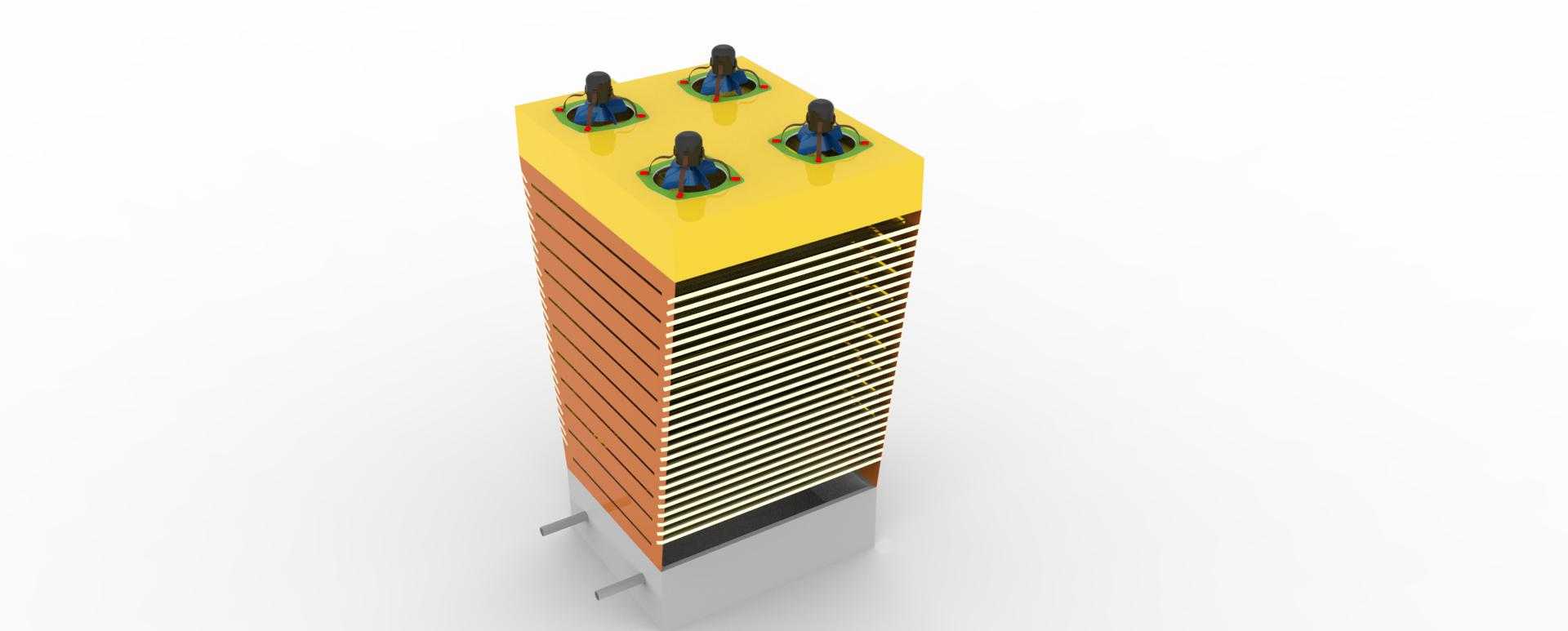

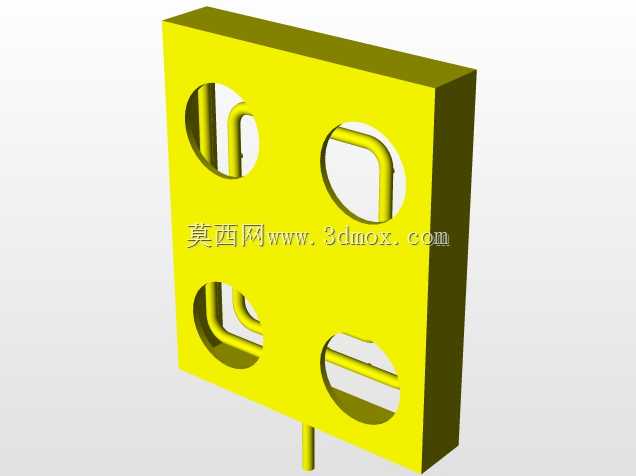

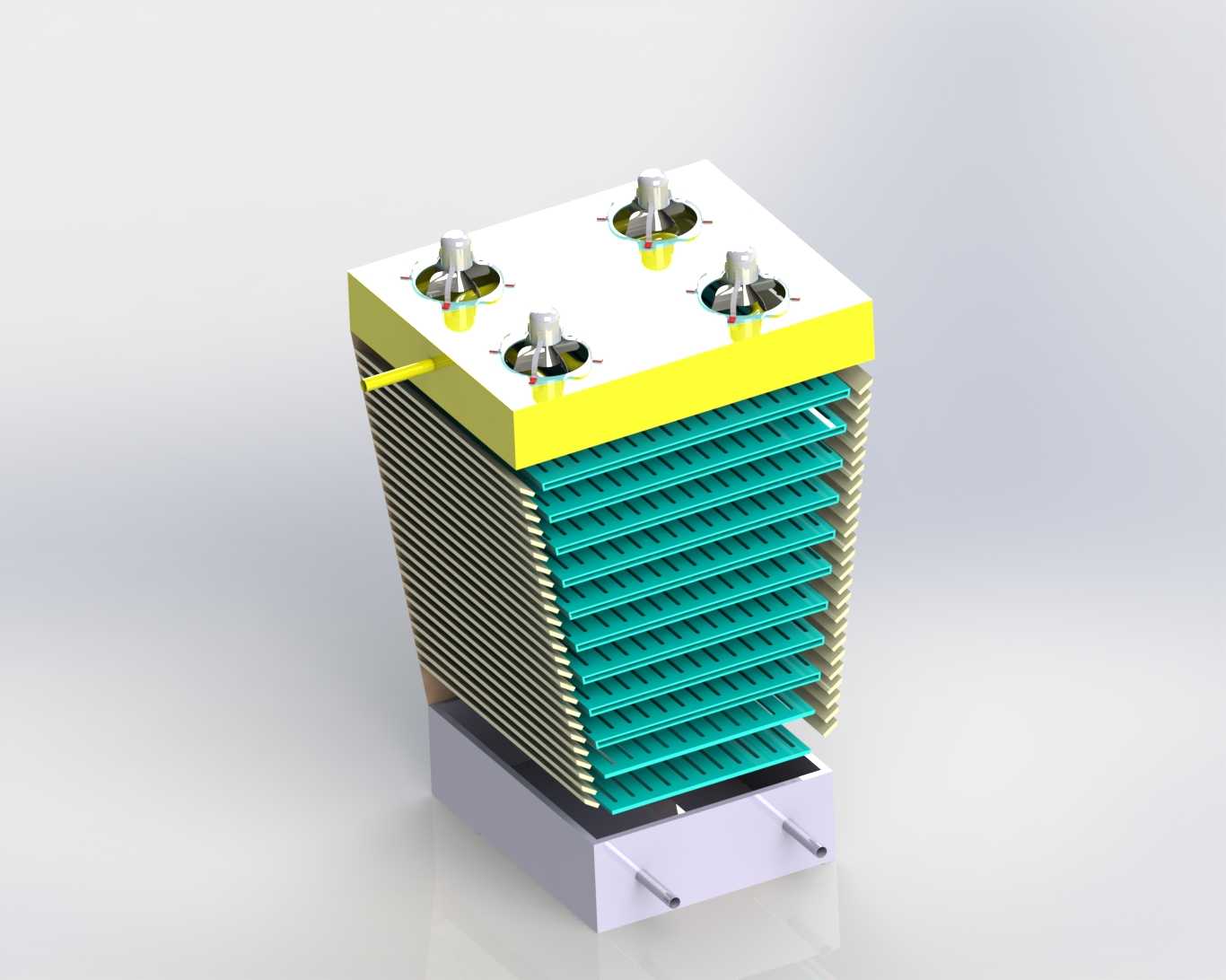

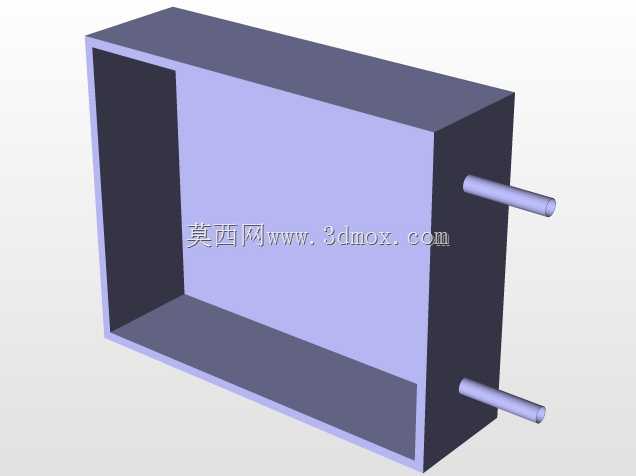

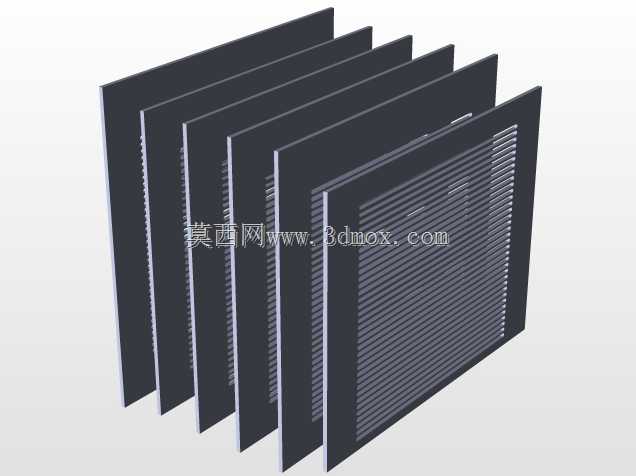

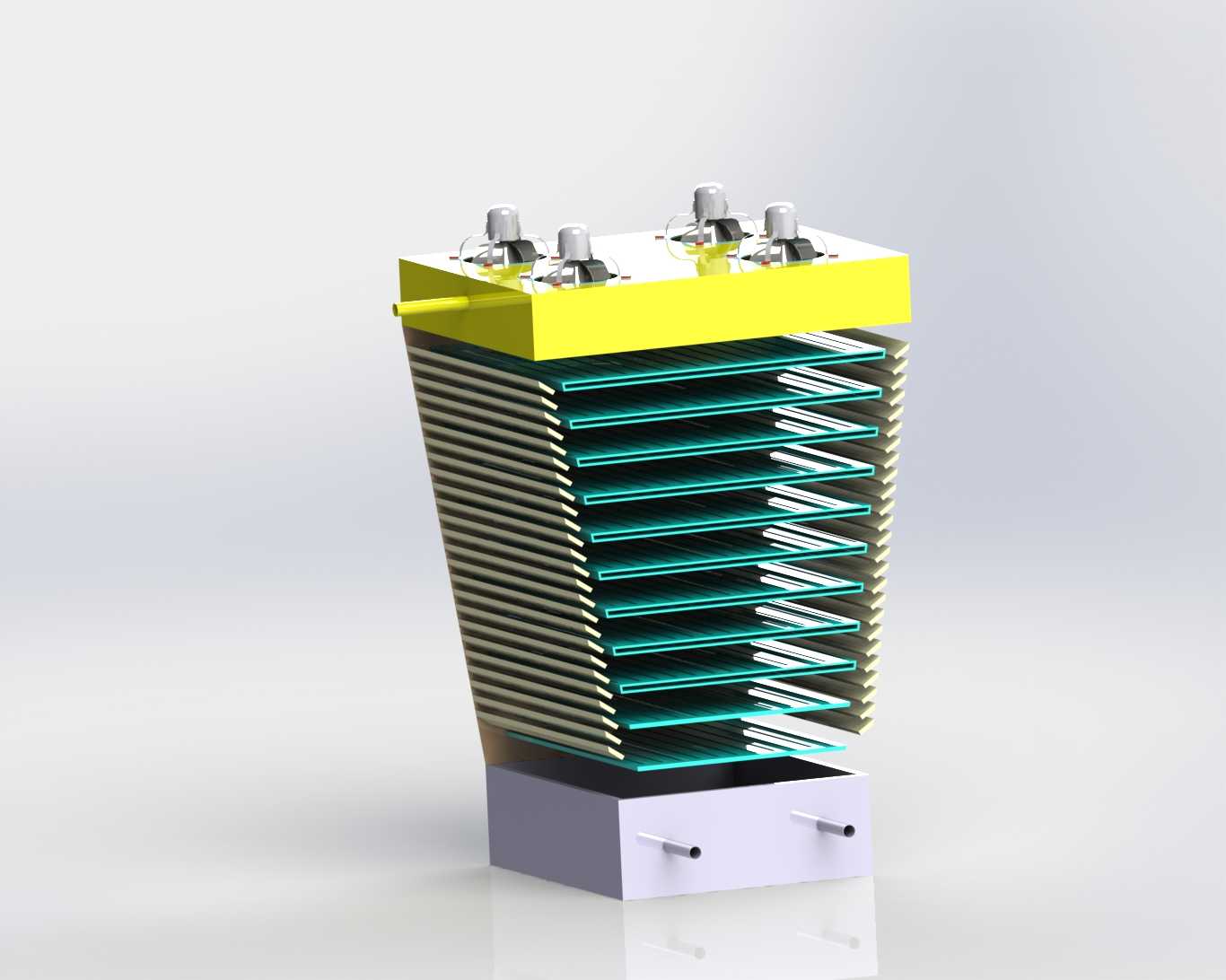

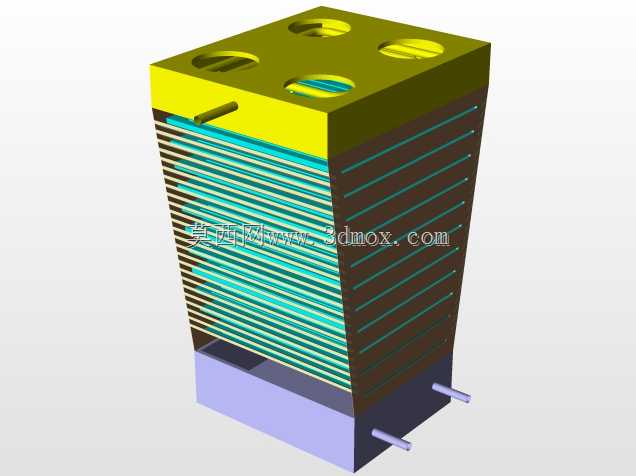

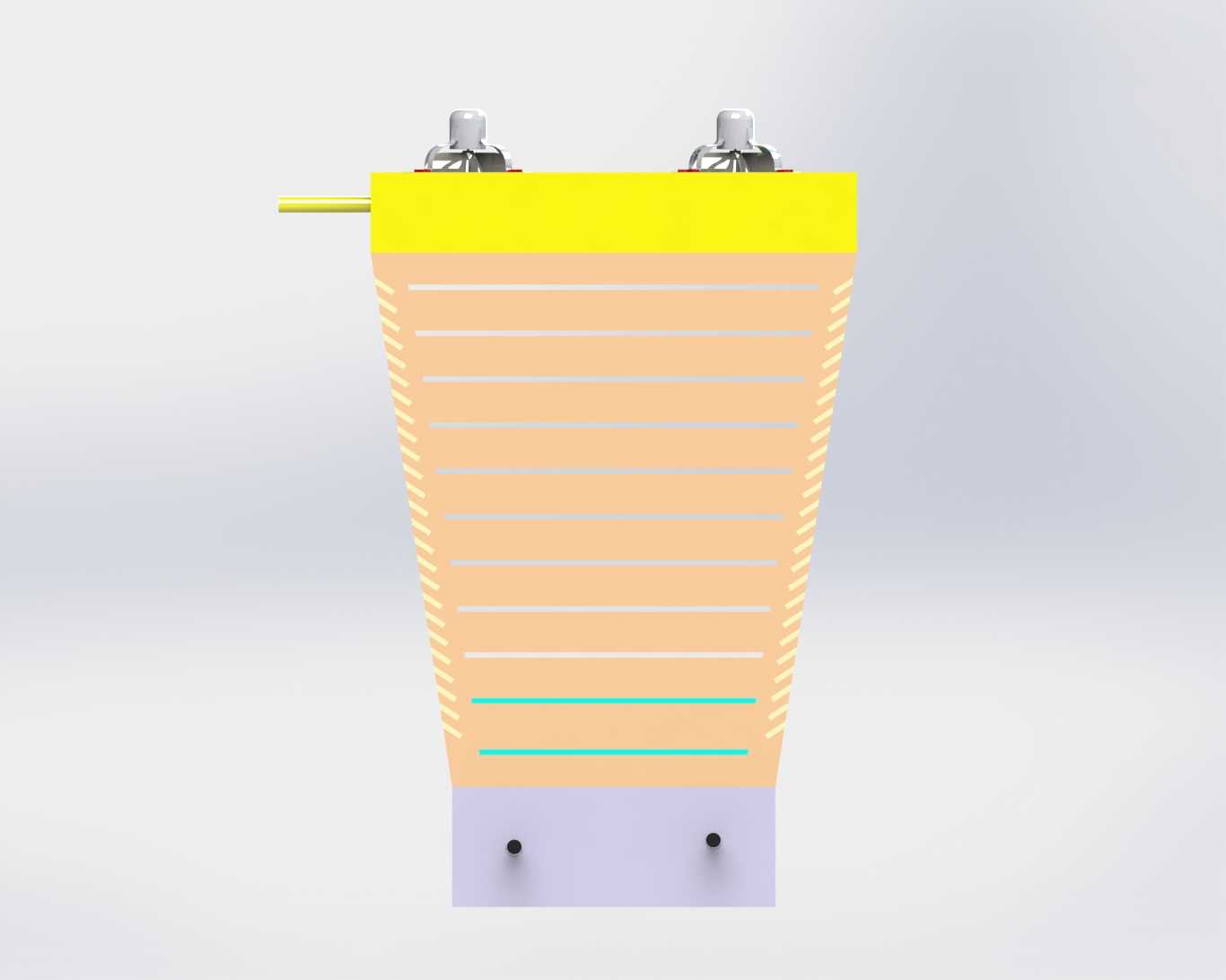

在工业循环水散热场景中，蒸发式冷却塔是化工、电力、暖通空调、注塑生产等领域的核心换热配套设备，主要作用是挟带工业生产过程中产生的废热，通过水与空气的接触蒸发，将循环冷却水的温度降低至工艺要求区间，保障主生产设备的运行温度处于合理范围。这款冷却塔采用上宽下窄的方锥形塔体结构，顶部布置双风机排风单元，侧部预留循环水进水接口，底部设置集水段与出水点位，整体结构紧凑，适配多数厂区屋面、设备旁空地的安装需求。从设计逻辑来看，塔体采用锥段收窄的结构，一方面可以优化塔内空气流场，让上升气流在填料段分布更均匀，避免边角区域出现通风死区，提升气水换热的接触效率；另一方面锥段结构可以降低塔体下部的迎风面积，减少户外安装时的风载荷影响，降低支架的承重设计要求。塔身上段的黄色区域为收水器与布水层安装段，负责将循环来水均匀喷淋到下方的填料层，同时拦截气流挟带的水滴，减少运行过程中的漂水损失；中段带水平纹路的区域为散热填料安装段，填料采用斜交错布置的结构，能够延长水膜在塔内的停留时间，增大水和空气的接触面积，强化蒸发换热效果，填料层预留的检修空间可满足后期填料更换、布水器清理的操作需求；下部浅紫色区域为塔底集水盘，集成了出水接口与排污接口，可将冷却后的循环水汇集后输送回生产系统，同时沉淀水中的杂质，方便定期排污清理。安装边界方面，该塔型的顶部风机单元需要预留足够的进风与排风空间，塔体周边不宜布置过高的遮挡构筑物，避免影响进风效率；底部需要设置混凝土基础或钢结构支架，保障集水盘的水平度，避免出现偏流导致的布水不均问题；侧部进水接口需要匹配对应管径的循环水管路，预留法兰连接的操作空间，方便后期管路拆装维护。实际选型应用时，需要结合循环水量、进出水温差、当地夏季湿球温度等参数校核塔体的换热能力，同时根据安装场地的尺寸调整塔体的安装方位，将检修通道预留至靠近巡检路线的一侧，降低日常运维的操作难度。
