压力机折弯机用涡轮叶片上部结构

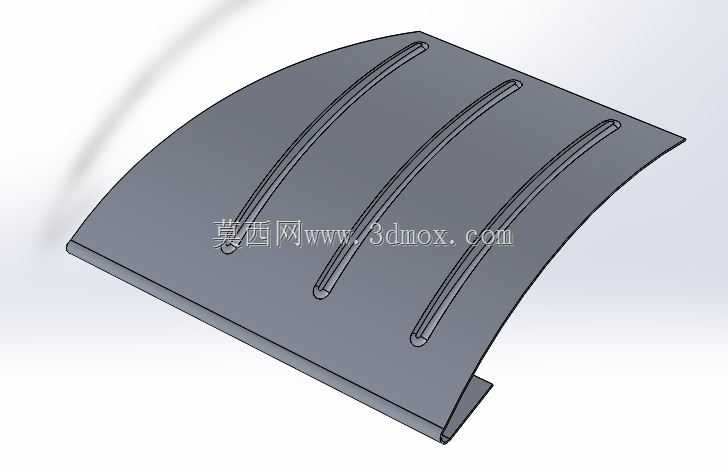

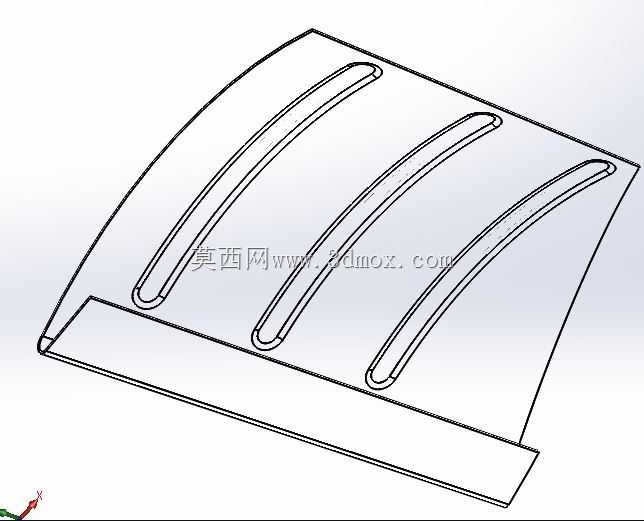

在压力机、折弯机这类锻压成型设备的配套工装结构中，这类涡轮叶片上部构件属于流体动力辅助单元的核心组成部分，主要作用是在设备运行过程中配合涡轮转子完成气流或工艺润滑介质的定向导流，保障设备作业区域的介质循环效率，避免冲压、折弯工序中因介质分布不均导致的工件成型精度偏差，同时也能辅助带走模具与工件接触产生的局部热量，降低模具长时间作业的热变形风险。从结构设计来看，该构件采用弧形曲面基底构型，曲面弧度完全匹配涡轮转子的安装回转半径，安装时通过基底侧边的折边结构卡入涡轮轮毂的定位槽内，无需额外焊接即可完成径向与轴向的限位，折边的厚度公差控制在IT7级，能够适配多数常规涡轮轮毂的安装槽尺寸，安装后与相邻叶片的拼接间隙控制在0.2mm以内，可有效减少介质导流过程中的泄漏损失。叶片表面设置的三条平行凸起加强筋，沿曲面的母线方向排布，筋条高度为基底壁厚的1.2倍，既能够提升叶片整体的抗气流冲击刚度，避免设备高速运行时叶片出现共振变形，又能在介质流经时形成稳定的导流槽，让介质沿预设路径流向作业点位，不会出现紊流导致的压力波动。设计过程中优先考虑了冲压成型的工艺可行性，整个构件的曲面过渡均采用大圆角衔接，没有锐角或负角结构，能够直接通过折弯机配合成型模具一次冲压完成，减少后续机加工的工序量，降低批量生产的制造成本。在安装边界上，该构件的轴向宽度适配直径300-500mm规格的涡轮轮毂，安装后叶片的外沿与涡轮壳体的内壁间隙保持在1.5mm，既不会出现运转刮擦，也能保证导流效率，可直接替换同规格的老旧叶片构件，无需对原有涡轮结构做额外改造，适配性较强。
