带减重孔结构的工业传动直齿圆柱齿轮

这款直齿圆柱齿轮是机械传动系统里应用范围极广的基础动力传递零件，在各类需要恒定传动比、改变动力传输方向或调整输出转速扭矩的设备中都能见到它的身影。从常规的轻工输送设备、小型机床进给机构，到农用机械的动力分配单元、自动化生产线的传动工位，这类直齿轮凭借传动精度稳定、安装维护便捷、加工工艺成熟的特性，始终是平行轴传动场景下的首选零件。

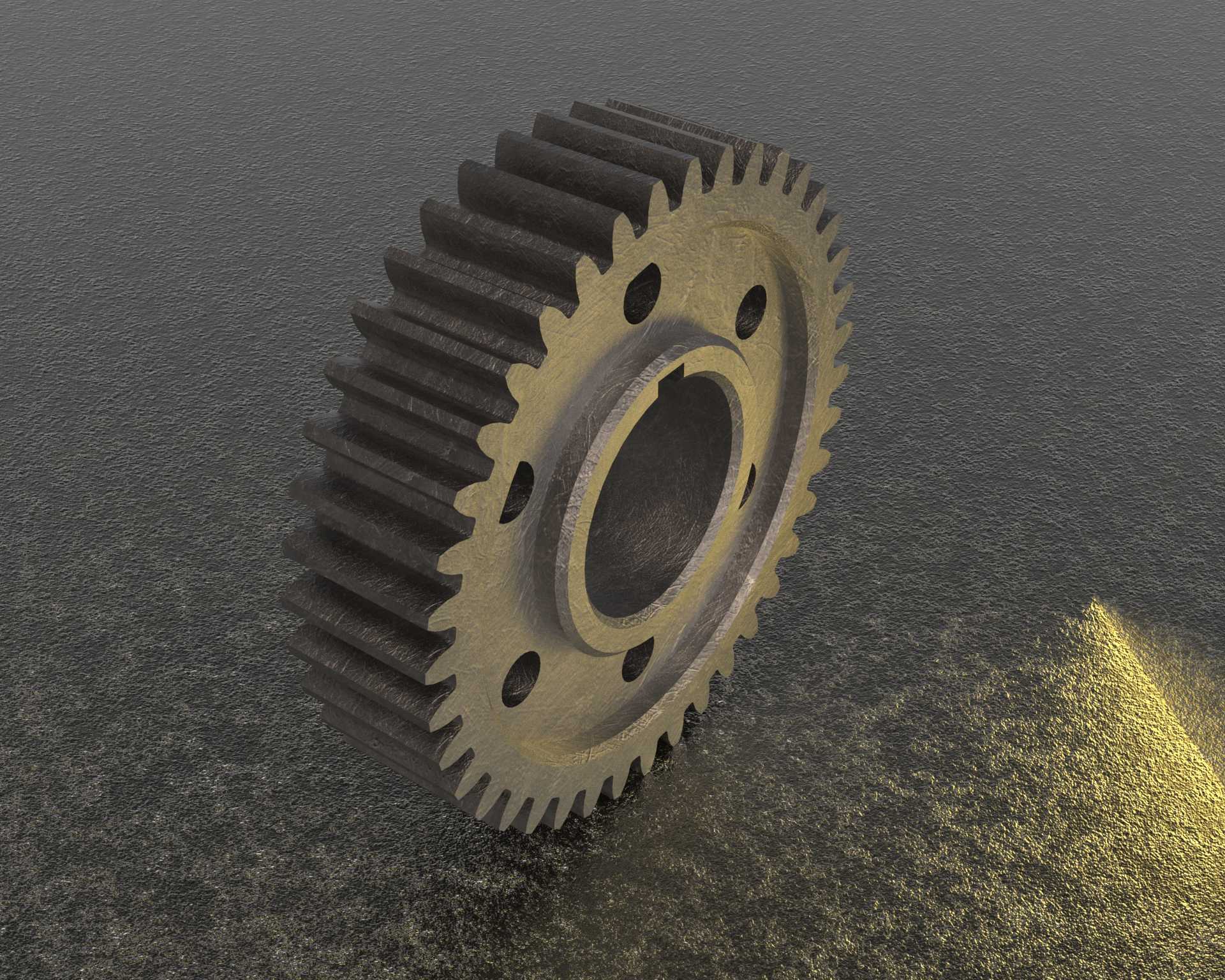

设计这款齿轮时，首先围绕传动载荷匹配确定了模数与齿宽参数，齿部采用标准渐开线齿形，保证啮合过程中齿面接触均匀，减少偏载带来的异常磨损，同时齿顶做了微小倒角处理，避免装配过程中齿端磕碰产生毛刺，影响初始啮合精度。齿轮主体的辐板位置均匀开设了多个圆形减重孔，这一设计并非单纯为了削减材料用量，更核心的作用是降低齿轮自身的转动惯量，在设备启停、正反转切换的动态工况下，能有效减少传动轴受到的惯性冲击，同时减重孔也能作为齿轮啮合过程中散热的辅助通道，带走齿面摩擦产生的部分热量，避免长时间高负荷运转时齿面温度过高引发的润滑失效问题。

齿轮中心的安装孔采用键槽配合结构，与传动轴装配时通过平键传递扭矩，能保证传动过程中齿轮与轴无相对滑动，安装孔的端面加工有定位止口，装配时可以快速完成轴向定位，不需要额外调整轴向位置就能保证齿轮与配对齿的啮合宽度符合设计要求。齿轮的外径、齿根圆直径、安装孔直径、辐板厚度以及减重孔的分布直径都经过匹配校核，安装时需要保证齿轮端面与传动轴的垂直度偏差在允许范围内，避免啮合时出现齿向载荷偏移，同时要预留合适的齿侧间隙，既不能因为间隙过小出现卡齿、运转发热抱死的问题，也不能因为间隙过大导致传动回程误差超标，影响整套传动机构的动作精度。

实际应用中，这类直齿轮通常搭配润滑脂或润滑油进行齿面润滑，在开式传动场景下需要加装防尘护罩，避免硬质粉尘颗粒进入啮合齿面造成磨粒磨损，缩短齿轮的使用寿命。相较于斜齿轮，这款直齿轮在装配时不需要调整轴向啮合位置，对安装空间的轴向尺寸要求更宽松，非常适合轴向布局紧凑、传动载荷中等、对传动噪音要求不是极端严苛的传动场景，在通用机械设备的传动系统中有着极高的替换通用性。
