锥齿轮组啮合传动结构设计

项目分类:3D模型 发布时间:2021-09-02 ID:261987
  • 锥齿轮组啮合传动结构设计

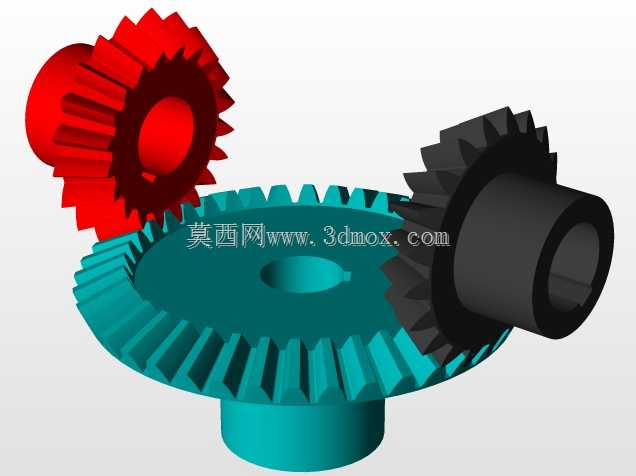

这套锥齿轮组的设计核心是解决相交轴之间的旋转运动传递需求,常见于需要改变动力传输方向的设备布局中,比如小型输送设备的转角动力接驳、轻工机械的进给机构换向、农用机具的动力分路传递场景,能在紧凑的安装空间内完成90度方向的动力转向,不需要额外加装复杂的换向传动组件。从结构设计逻辑来看,三个锥齿轮的齿形参数做了统一匹配,齿向、模数、压力角完全一致,保证啮合过程中齿面接触面积均匀,避免局部应力集中导致的齿面过早磨损。中间的大尺寸锥齿轮作为动力中转件,底部的轴颈结构是主要的安装定位基准,安装时需要保证轴颈与安装基座的轴承孔同轴度控制在合理公差范围内,否则会出现啮合间隙不均、传动卡顿甚至打齿的问题。两侧的小锥齿轮分别对应两个动力输出端,轮毂位置的通孔用于穿装传动轴,轴孔与轴的配合推荐选用过渡配合,既保证传动过程中不出现相对滑移,也方便后期维护拆卸。设计时特意将齿顶做了微小的倒角处理,避免装配过程中齿顶锐边磕碰损伤,同时也能减少啮合起始阶段的冲击。安装边界上,大锥齿轮的最大齿顶圆直径决定了整个传动组的径向占用空间,两侧小锥齿轮的轴向外伸长度需要匹配外接传动部件的安装位置,装配时要调整好三个齿轮的啮合侧隙,侧隙过大会导致传动回程误差增大,反向传动时出现明显空程,侧隙过小则会加剧齿面摩擦,升高传动过程中的温升,降低齿轮使用寿命。齿面的啮合接触斑点需要控制在齿面中部区域,沿齿高和齿长方向的接触比例符合通用锥齿轮传动的精度要求,保证负载状态下动力传递平稳,降低传动噪音。这类锥齿轮组不需要额外的复杂支撑结构,只要在三个齿轮的轴颈位置配置对应规格的滚动轴承,就能完成整体装配,适合用在中低负载、转速适中的传动场景中,日常维护只需要定期在啮合齿面涂抹润滑脂,就能有效降低齿面磨损,延长整体使用寿命。
