渐开线啮合传动齿轮组结构设计

项目分类:3D模型 发布时间:2021-09-02 ID:262071

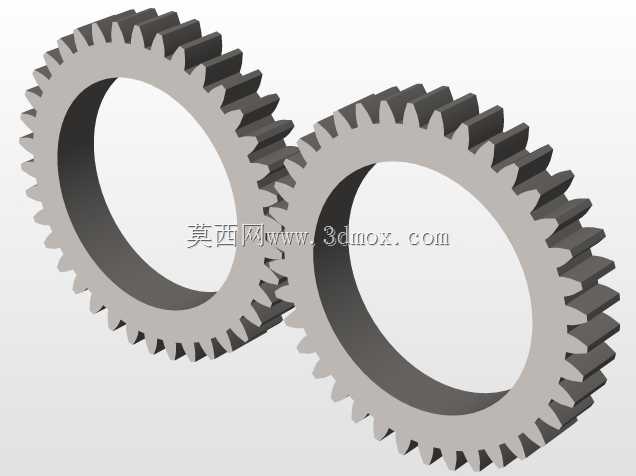

  • 渐开线啮合传动齿轮组结构设计

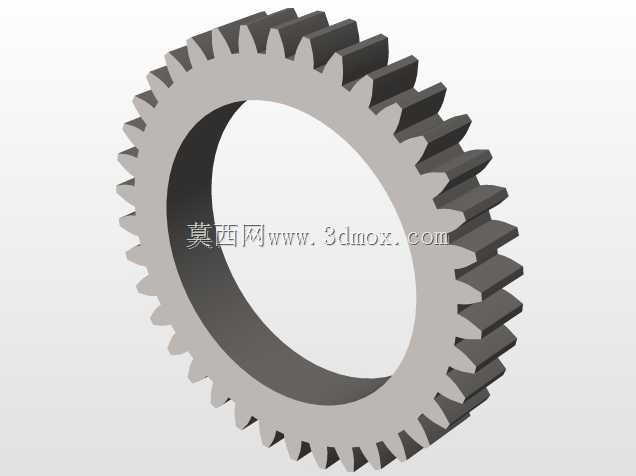

  • 渐开线啮合传动齿轮组结构设计

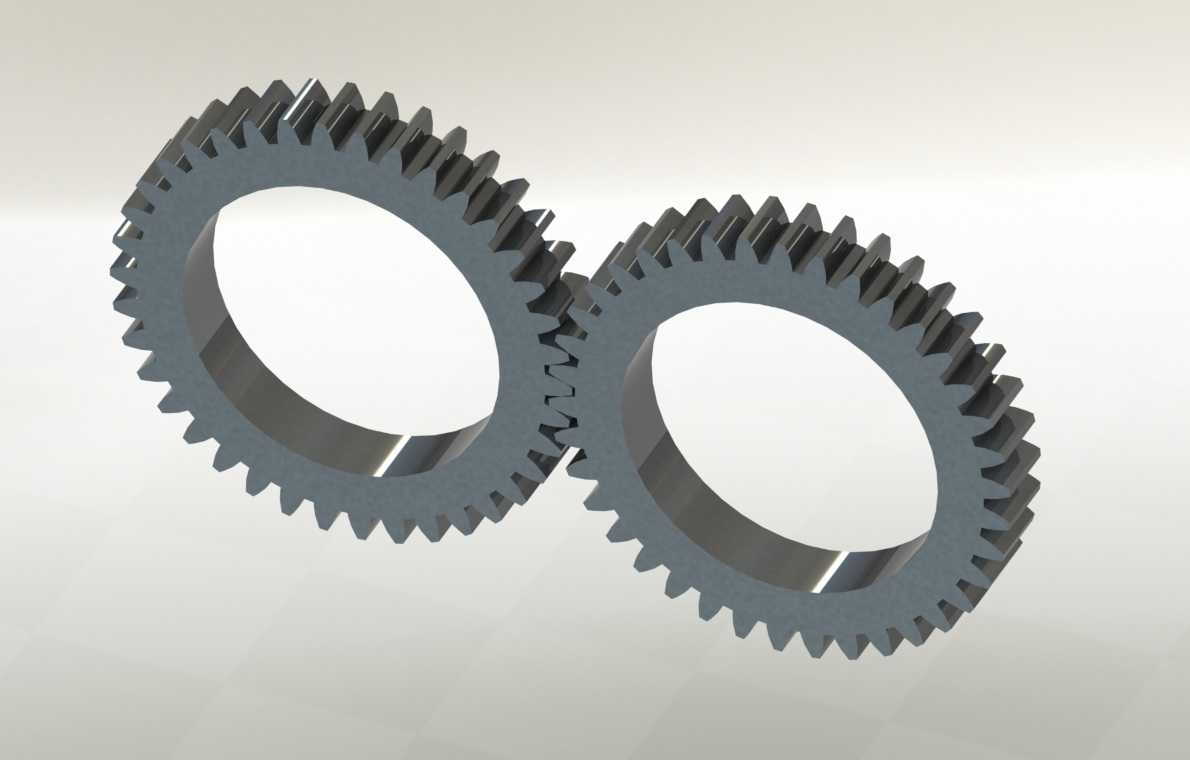

  • 渐开线啮合传动齿轮组结构设计

这套渐开线齿轮组主要面向平行轴间的定传动比动力传递场景,在汽车传动系、通用机床进给箱、工业减速器内部都属于核心传动构件,日常选型中这类直齿渐开线齿轮多用于中低速、载荷平稳的传动工位,相比斜齿轮它没有轴向分力,安装时不需要额外配置承受轴向载荷的轴承组,支撑结构的设计复杂度更低,后期维护拆装的便利性也更高。设计过程中首先要确定的是啮合参数匹配,两个齿轮的模数、压力角必须完全一致才能保证正确啮合,本次建模的齿轮组采用标准齿形参数,齿顶高系数取1,顶隙系数取0.25,齿侧间隙预留了符合通用机械传动要求的微小余量,既可以避免热胀冷缩导致的轮齿卡滞,也能留存一定空间容纳润滑脂,减少啮合面的干摩擦损耗。从安装边界来看,齿轮采用内孔与传动轴配合的安装形式,内孔的公差带选取基孔制过渡配合区间,装配时可通过键连接实现周向固定,避免传动过程中齿轮与轴出现相对转动;齿轮的轮毂厚度、齿宽尺寸都经过匹配验算,齿宽系数选取在通用传动推荐区间内,既保证轮齿有足够的接触强度承受额定扭矩,也不会因为齿宽过大导致载荷沿齿向分布不均,加剧局部磨损。外形上轮齿的渐开线齿廓完全通过参数化生成,齿根处做了标准圆角过渡,避免应力集中导致的轮齿断裂失效,两个齿轮的中心距严格按照分度圆相切的计算值设定,保证啮合时重合度处于合理范围,传动过程中不会出现冲击、脱啮的问题。实际应用中这类齿轮组可直接集成到小型减速模块、设备的动力分配单元中,建模时已经预留了装配基准面,导入装配体后可直接通过配合约束完成与轴、轴承、箱体的定位,不需要额外调整齿形啮合位置,能大幅缩短传动结构的设计迭代周期。
