鱼缸水力驱动自动喷水池阀结构设计

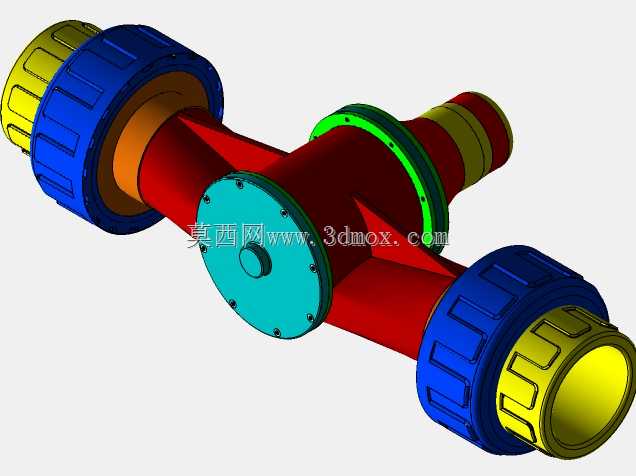

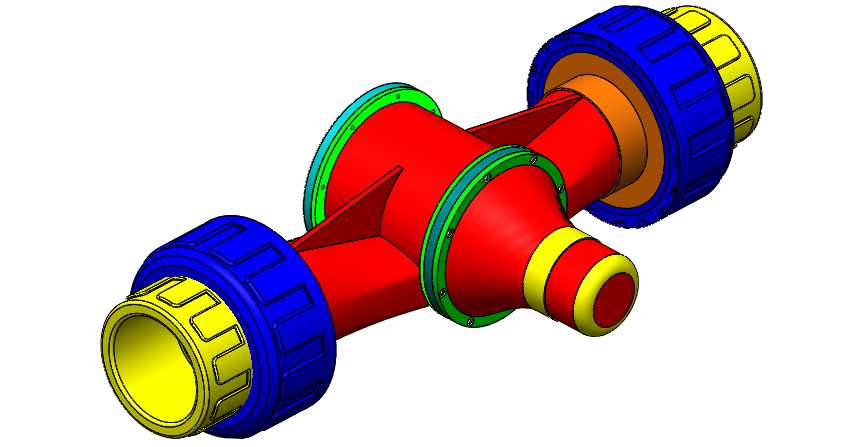

这款喷水池阀主要面向家用及小型商用景观水族场景，适配鱼缸、小型景观水池的循环喷水造景需求，可直接串接在水族循环管路中，无需额外外接动力源，依靠管路内循环水流的自身压能驱动内部流道切换，实现周期性自动喷水造景效果，替代传统需要单独电控的喷水装置，降低水族造景系统的布线复杂度与用电安全隐患。从结构设计逻辑来看，整体采用三通式流道布局，两端为标准管路对接端，搭配带防滑纹路的锁紧螺帽，安装时无需额外工具即可徒手完成管路对接锁紧，密封面采用锥面配合结构，可适配常见的PVC、硅胶水族管路，对接后可承受0.1-0.3MPa的循环水压，满足绝大多数小型水族系统的工作压力要求。侧部斜向引出的喷水端做了渐缩流道设计，可在水流通过时提升出口流速，让喷出的水流形成稳定的散射水型，避免水流发散无力影响造景效果，同时流道内部做了圆弧过渡处理，减少水流拐角处的压损，降低循环水泵的工作负载。阀体主体的加强筋布局沿流道应力分布方向设置，在三通交汇的应力集中区域做了加厚处理，同时兼顾结构强度与材料用量，避免长期受水压作用出现阀体开裂变形的问题。安装边界上，两端对接端的中心距控制在常规水族管路安装预留尺寸范围内，侧部喷水端的伸出长度不会超出常规鱼缸背部管路布置的预留空间，安装时无需对现有循环管路做大幅改动，可直接替换原有管路中的直通对接件。锁紧螺帽的外圈做了周向均匀分布的防滑凹槽，即使手部沾水也能施加足够的锁紧力矩，避免安装后出现渗漏问题。阀体各连接法兰处的密封槽尺寸匹配常规水族用O型密封圈，用户后期维护更换密封件时无需定制特殊规格配件，降低后期维护成本。内部水力驱动的切换组件采用耐磨工程塑料材质，长期在水流冲刷下不会出现锈蚀问题，适配水族环境下长期浸水的工作条件，不会向水体释放有害物质，影响水族生物存活。
