撬装式天然气调压计量管路集成装置

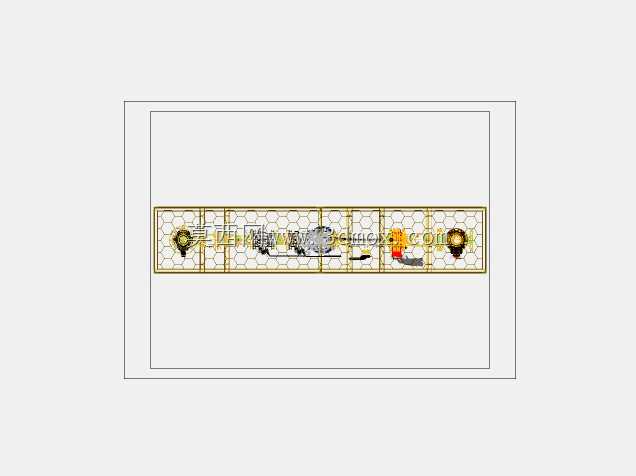

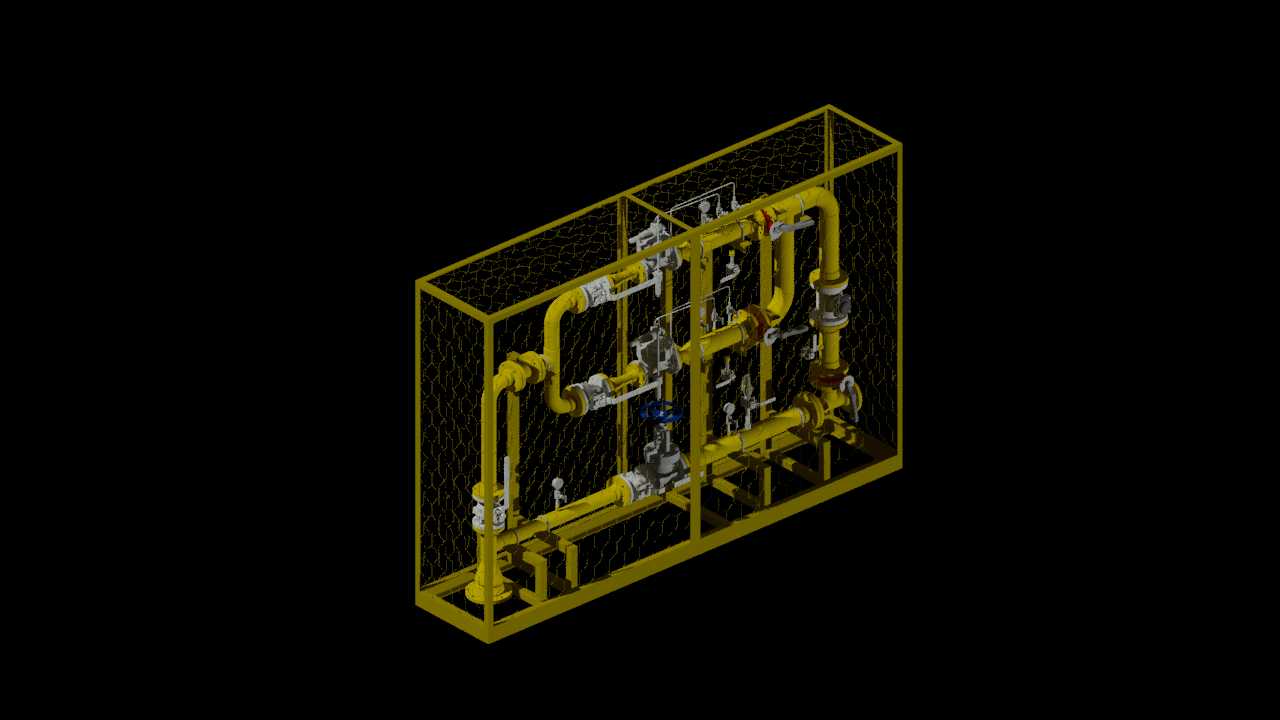

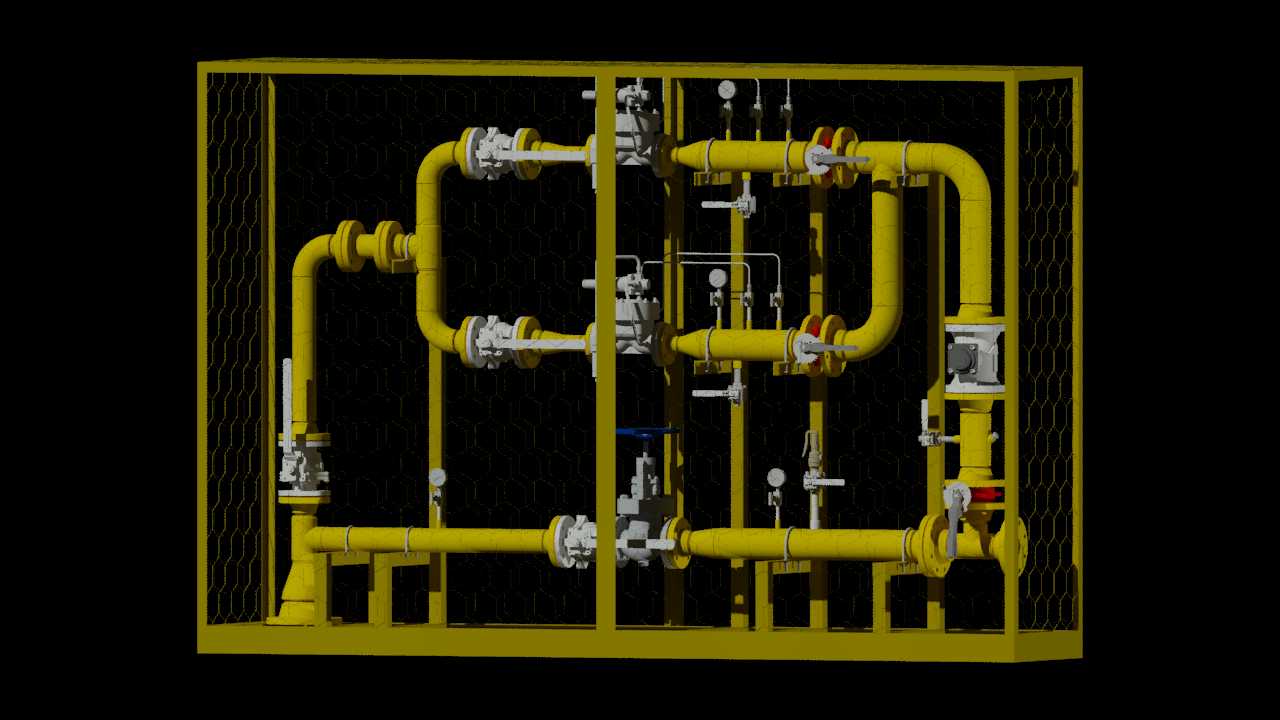

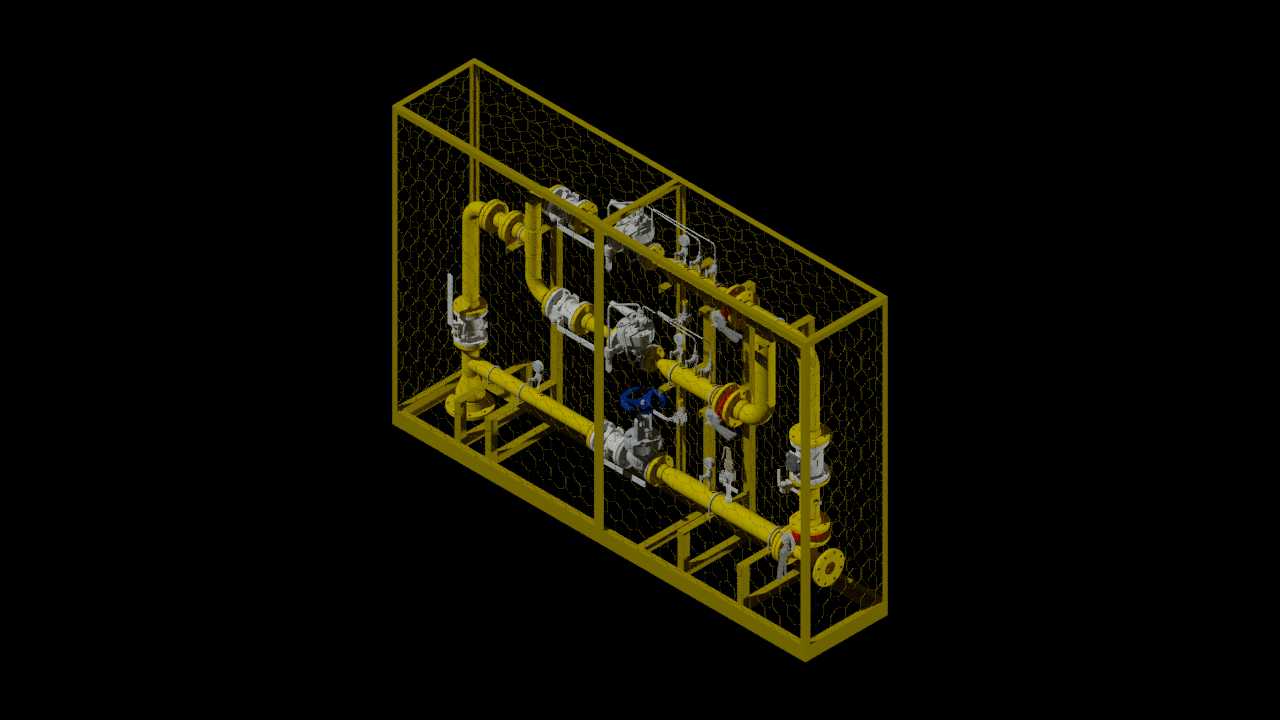

这套集成式管路装置主要应用于天然气输配环节的站点调压、计量工况，可直接作为中小型供气站、工业用户端的气源处理单元使用，也可适配医疗配套供气系统的前端压力管控场景，完成来气的压力调节、流量计量、通断控制与安全截断功能。整套装置采用撬装集成框架设计，所有工艺管线、阀门、仪表元件均集成在型钢焊接的整体框架内，现场安装时仅需对接进出口管线即可完成投用，大幅减少现场配管、焊接的施工工作量，降低现场安装的出错概率。从结构设计来看，框架采用矩形型钢焊接成型，整体为长方体笼式结构，管线沿框架内部分层排布，主工艺管线采用大口径无缝钢管沿框架纵向布置，分支管线通过弯头、三通与主管连接，所有连接位置均采用法兰连接形式，方便后期检修时的元件拆卸更换。管路上配置的阀门包含手动截断球阀、调压阀、安全泄压阀等不同功能元件，分别负责管路通断、出口压力稳定、超压泄放保护的功能，管路上预留的仪表接口可直接安装压力变送器、流量计等检测元件，实时采集管路内的压力、流量参数。设计过程中优先考虑了操作与检修空间，阀门操作手柄均朝向框架外侧的操作通道方向，操作人员无需进入框架内部即可完成日常的阀门启闭操作；元件排布时预留了足够的拆装间隙，单个阀门拆卸时不会与周边管线、框架发生干涉，不需要额外切割周边结构。框架底部预留了地脚安装孔，可直接通过膨胀螺栓固定在混凝土基础上，整体重心沿框架中心对称分布，吊装时可直接通过框架顶部的吊装点完成整体转运，不需要额外制作吊具。进出口管线均设置在框架的同一侧端面，对接时可直接与站场的来气、出气管线对接，减少管线弯折。管线排布时严格遵循工艺流向要求，来气首先进入过滤分离段去除介质内的杂质，随后进入调压段将高压来气调整至用户需要的稳定压力，再经过计量段完成流量计量后输送至下游用户，管路上的旁路设计可在主路检修时临时供气，避免下游用户完全断供。框架侧面可根据需求安装防护网板，既可以避免无关人员触碰运行中的管路元件，也不会遮挡阀门操作位置与仪表读数视角，兼顾防护性与操作便利性。
