带旁通管路的工业控制阀组结构设计

项目分类:3D模型 发布时间:2021-09-02 ID:261959
  • 带旁通管路的工业控制阀组结构设计
  • 带旁通管路的工业控制阀组结构设计

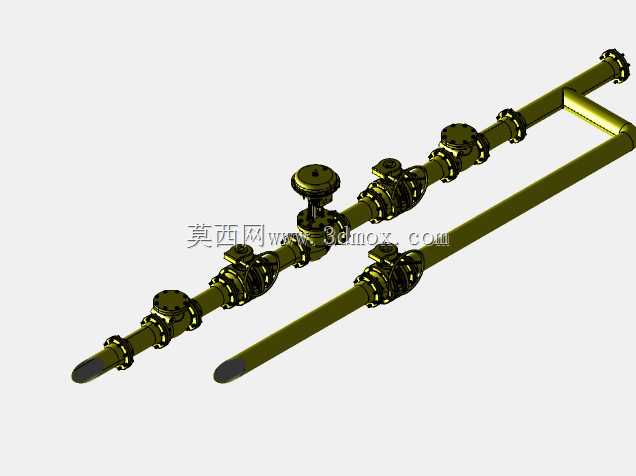

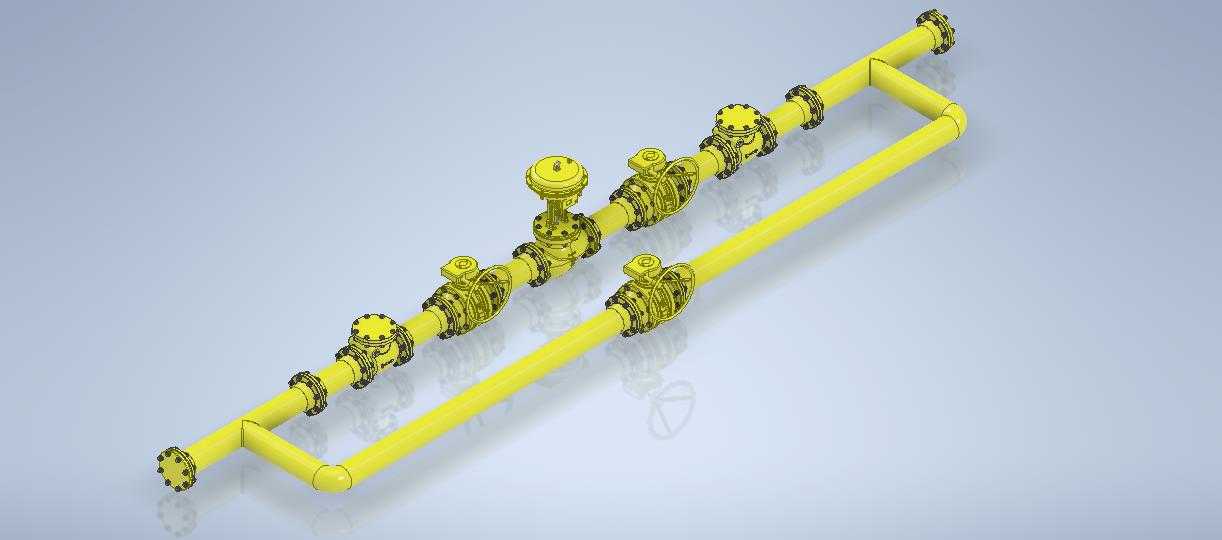

在化工流体输送、市政供水管网、工业循环水系统这类不允许介质输送中断的工况里,单台控制阀一旦出现卡涩、密封失效需要检修,整条管线就得停工泄压,带来的产能损失与介质浪费往往远高于阀门本身的成本,带旁通的控制阀组就是为解决这类运维痛点设计的集成式管路单元。这套阀组采用主副管路并行的布局逻辑,主通路串联多台不同功能的控制阀,分别承担流量调节、压力截断、单向止回的作用,旁通管路则通过弯头与主路两端的法兰接口连通,旁通管路上同样配置独立的截断阀,日常运行时旁通阀处于常闭状态,介质全部走主路完成参数调节;当主路阀门需要在线检修时,先缓慢开启旁通阀让介质从副路流通,再依次关闭主路前后的截断阀,排空主路管段内的残留介质即可开展维修作业,全程不用切断上游介质供给,也不会影响下游用户的正常用能需求。从结构设计细节来看,整套阀组的管路全部采用等径无缝钢管弯制而成,所有连接点位均采用标准法兰对接,法兰端面的密封槽尺寸匹配通用石棉橡胶垫或金属缠绕垫的安装要求,现场安装时不需要额外切割焊接管路,只要将阀组两端的法兰与现场管线的对应法兰对齐、穿入螺栓按对角顺序紧固即可完成装配。阀组上的每台阀门都预留了足够的操作空间,手轮或执行机构的安装位置避开了管路遮挡,不管是日常手动调节开度,还是后期拆卸更换执行器部件,都不会和相邻的管路、阀体发生空间干涉。设计阶段就对管路的受力做了校核,两个90度弯头组成的旁通回路不仅能平衡主路的热胀冷缩应力,还能避免介质高速流动时产生的水锤效应直接冲击主路阀芯,延长控制阀的使用寿命。安装边界上,整套阀组的进出口法兰中心距、整体高度与宽度都适配常规工业管廊的支架安装间距,底部预留的管段支撑位置可以直接搭在现场的管托上,不需要额外制作异形支架,阀组上所有阀门的流向标识都清晰标注在阀体醒目位置,现场安装时不会出现介质方向接反的问题。这套阀组的三维结构完整还原了所有零件的装配关系,小到法兰上的螺栓孔位置、阀体上的密封压盖结构,大到管路的弯管半径、阀门之间的安装间距都和实际工业产品完全一致,不管是用来做管路系统的布局仿真,还是作为阀组选型的结构参考,都能直接复用相关尺寸参数,避免设计阶段出现装配干涉、安装空间不足的问题。
