参数化可调式工业输送料斗结构设计

在散料输送、粉体加工、粮食储运、建材生产等诸多工业场景中，料斗是衔接上下工序、实现物料定向导流的核心过渡部件，其结构合理性直接影响整条产线的物料流通效率，一旦设计不当，极易出现物料架桥、堵料、下料偏斜、磨损过快等问题，严重时会导致整条产线非计划停机。本次设计的参数化料斗，核心思路是通过全参数关联的建模逻辑，实现不同工况下的快速适配，无需从零开始重构模型，仅需调整关键驱动尺寸即可生成对应规格的料斗结构，大幅缩短非标设备的设计周期。

从实际使用场景出发，料斗上端多与上游出料设备的出料口对接，常见的对接形式包含圆形法兰接口、方形溜管接口等，本次结构预留了上端接口的参数调整余量，可根据上游设备的出料口尺寸直接修改直径、连接边宽度参数，自动生成匹配的连接法兰边，法兰边预留的螺栓孔位也可随接口尺寸同步调整孔位分布与孔径，无需手动逐个排布。料斗的锥段是物料流通的核心区域，设计时充分考虑了不同物料的安息角差异，锥段的倾斜角度可通过参数单独调整，针对流动性较好的颗粒物料可适当减小锥段长度、缩小倾斜角度以压缩整体安装高度，针对流动性较差的粉体、含湿散料则可加大倾斜角度，避免物料在锥壁粘附堆积。

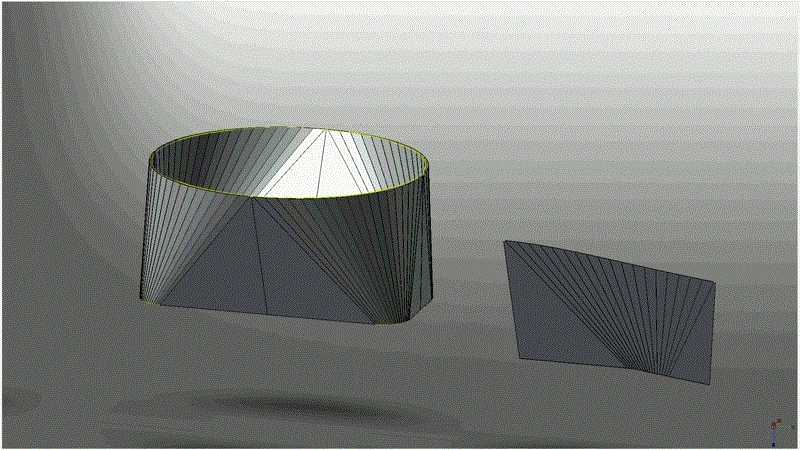

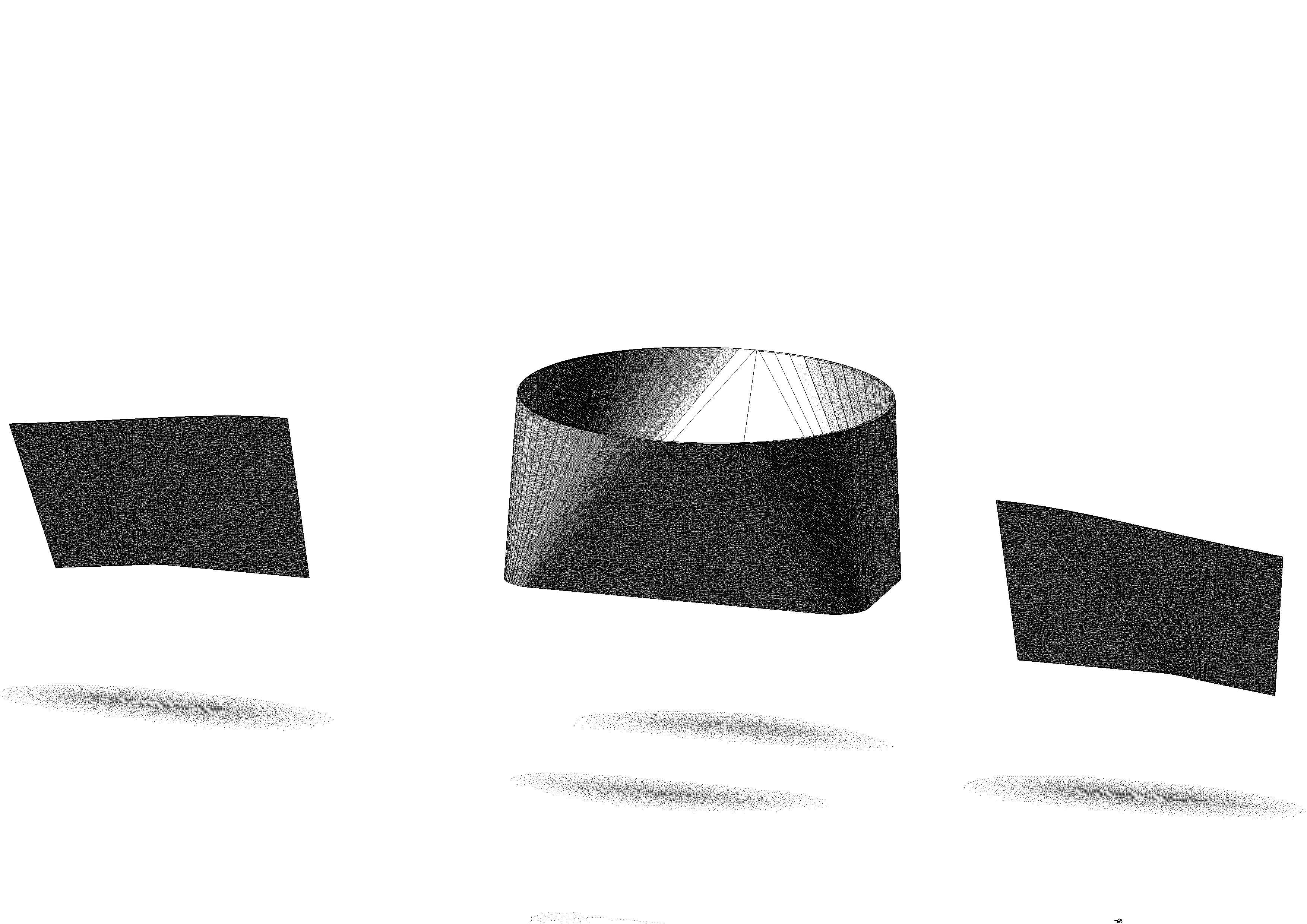

料斗的侧壁采用钣金折弯成型的工艺思路设计，展开后的板材形状随锥段参数同步更新，折弯线位置、折弯补偿量都在建模时做了关联设置，导出的展开图可直接用于激光下料、折弯成型，减少后续工艺转化的工作量。料斗下端的出料口可对接下游的螺旋输送机、皮带输送机、称重料仓等设备，出料口的尺寸、接口形式同样纳入参数控制范围，可根据下游设备的进料接口尺寸快速调整，避免出现接口不匹配需要现场改制的问题。

安装边界方面，该料斗的整体高度、最大外径、支撑耳板的位置都可根据现场安装空间灵活调整，支撑耳板可根据现场的安装架位置调整高度、伸出长度与安装孔位，适配不同的安装架结构，无需额外设计转接件。针对磨损较快的工况，还可在参数中调整锥壁的板材厚度，预留耐磨衬板的安装空间，在不改变整体外部安装尺寸的前提下，增加内部衬板安装位，延长料斗的整体使用寿命。设计过程中通过逻辑运算实现了各特征的全关联，调整任意一个驱动尺寸时，其余关联特征都会同步更新，不会出现特征报错、结构脱节的问题，同时锥壁的曲面过渡做了相切约束，避免出现折棱导致物料卡滞，内壁光滑过渡可有效降低物料流动阻力，减少物料残留。
