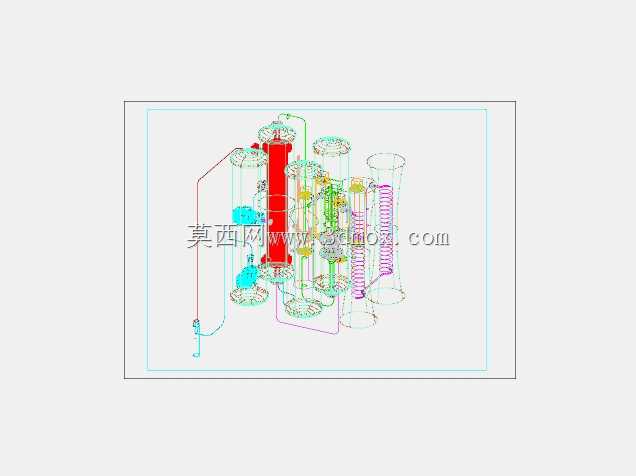

海水热泵换热系统三维结构设计

这套海水热泵的三维结构设计，核心面向沿海区域的海水源热能利用场景，在近岸建筑供暖、水产养殖水体温控、海水淡化工艺预热等工况中都有明确的应用适配。不同于常规陆源热泵，设计阶段首先考虑了海水介质的强腐蚀特性，所有与海水直接接触的流道、换热管束都做了独立的模块化拆分，方便后期运维阶段单独更换易损部件，不需要整体拆解设备主体。从结构布局来看，整套设备采用立式多筒并行排布，核心换热筒居中布置，两侧分别设置海水进出流道、工质循环管路，不同功能的管路采用差异化的走向避让设计，避免管路交叉带来的安装干涉，同时预留了足够的检修操作空间，运维人员可以在不拆卸主筒体的情况下完成管路接头、阀门组件的更换作业。设计过程中针对海水流量波动的工况，在进水侧设置了缓冲腔结构，降低大流量海水冲击带来的管束振动，延长核心换热元件的使用寿命。设备的安装边界充分考虑了沿海场站的安装条件，整体底座采用标准化的地脚螺栓孔位布局，可以直接适配常规的混凝土设备基础，不需要额外做定制化的基础改造。外形尺寸上，整套设备的横向跨度控制在常规工业设备运输的限宽范围内，不需要拆解即可完成整体转运，现场安装仅需要完成外部管路对接、电气线路接驳即可投入使用。功能层面，这套结构通过多组换热管束的串并联组合，可以根据实际热负荷需求灵活调整参与换热的管束数量，在低负荷工况下关闭部分支路，降低循环泵的能耗，提升不同工况下的运行效率。管路设计上区分了海水侧、工质侧、清水侧三个独立的流道系统，每个流道都设置了独立的排空、排污接口，方便设备停机阶段的介质排空与内部冲洗，避免海水残留带来的结垢、腐蚀问题。核心换热组件的固定结构采用了可拆卸的法兰压装设计，换热管束与筒体之间的密封采用耐海水腐蚀的密封件，既保证承压状态下的密封可靠性，也方便后期管束的抽拉更换。整套三维结构完整还原了设备的所有装配关系，包括每一处管路的弯折半径、法兰对接位置、支撑件的安装点位，能够直接用于设备的装配指导、安装模拟，也可以作为同类型海水换热设备设计的参考蓝本，帮助设计人员快速梳理多介质换热设备的布局逻辑，规避管路干涉、检修空间不足等常见的设计问题。
