废气锅炉用翅片换热管组结构设计

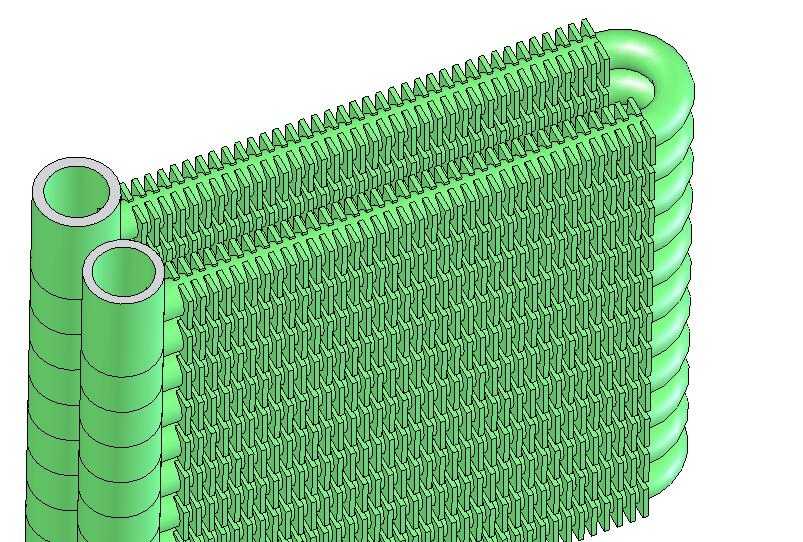

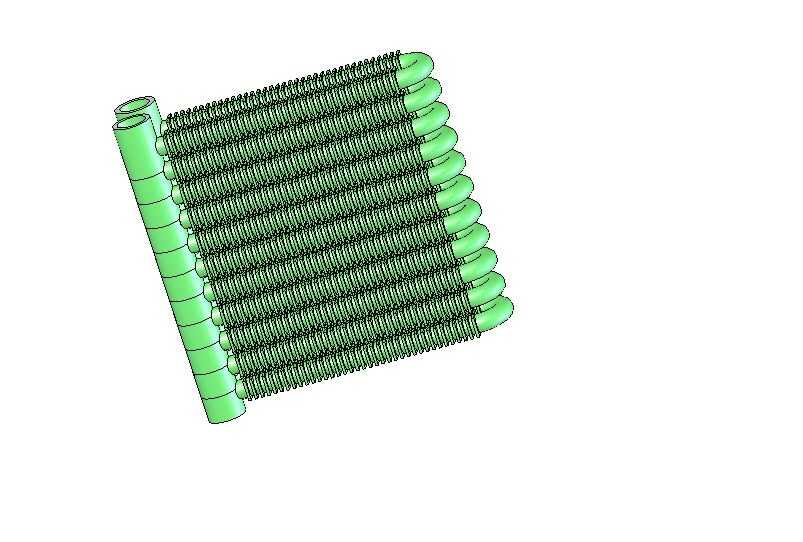

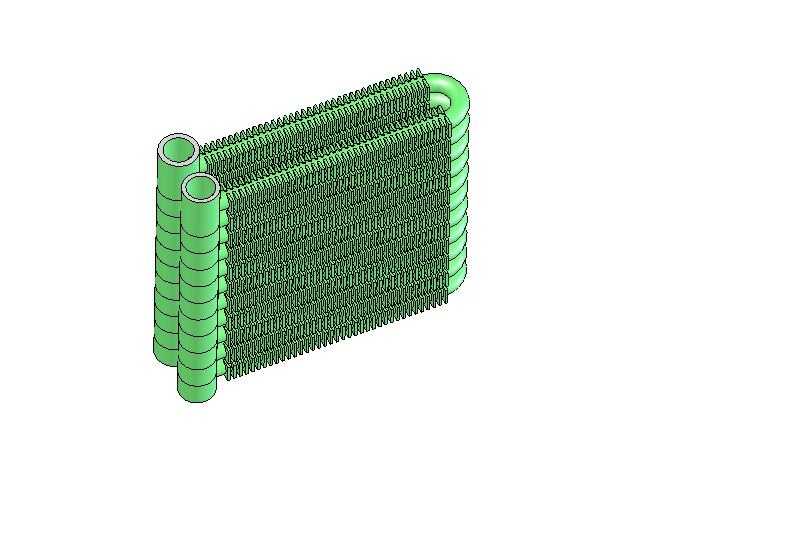

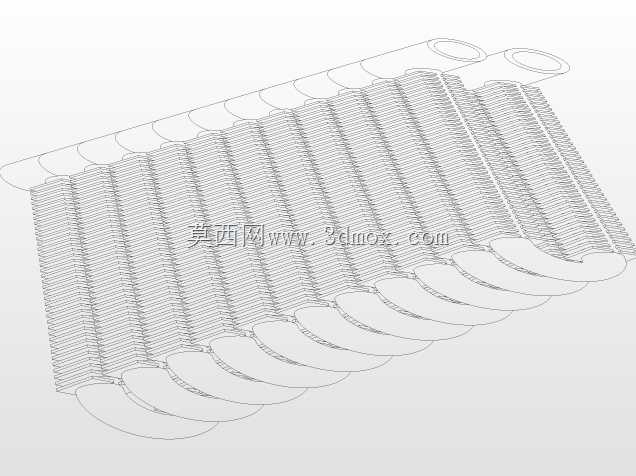

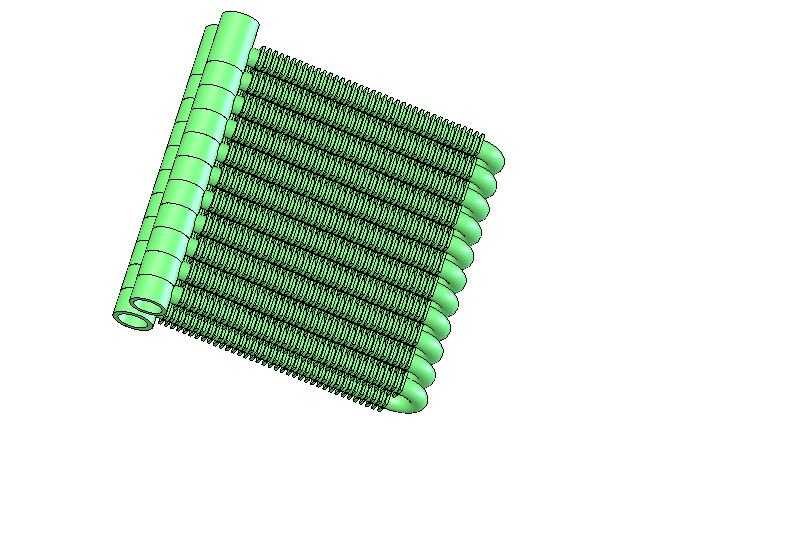

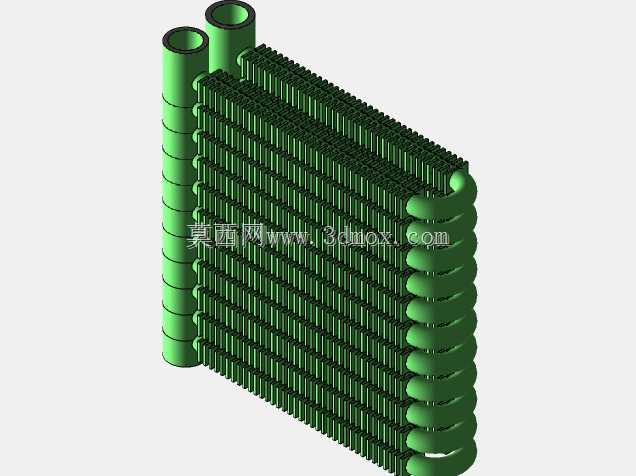

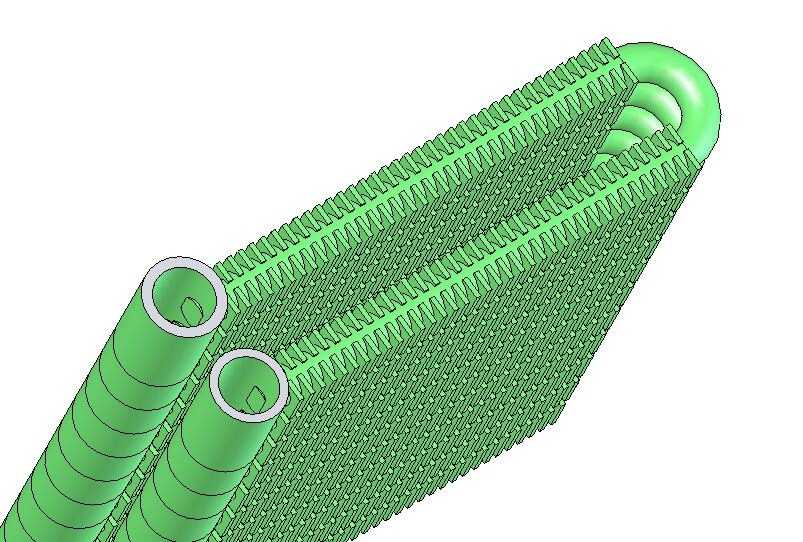

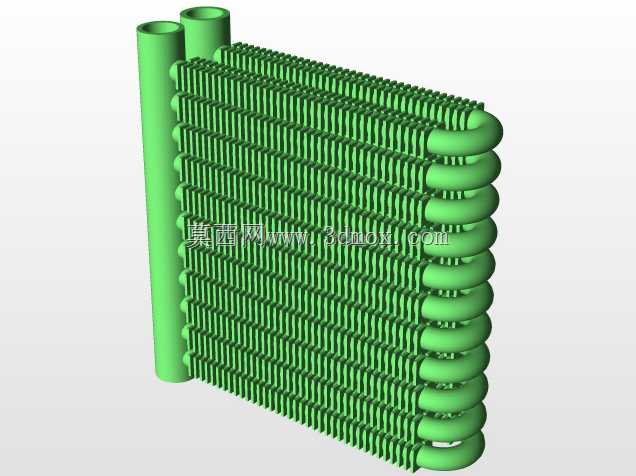

在工业余热回收场景中，废气锅炉的核心换热效率直接决定了发电、公用工程蒸汽产出的能耗水平，这款翅片管结构正是针对烟气余热回收工况开发的换热核心部件。不同于普通光管换热结构，该设计通过在基管外壁密集排布一体化成型的翅片结构，大幅拓展烟气侧的换热接触面积，解决常规光管换热时烟气侧换热系数偏低、设备整体体积过大的痛点。从结构设计逻辑来看，基管采用多回程弯管排布，两端预留标准对接接口，可直接与锅炉内部的集箱管路连通，管程走饱和水或汽水混合物，壳程流通高温工业废气，翅片沿基管轴向均匀排布，翅片间距经过工况适配，既保证足够的换热面积，又避免烟气含尘工况下出现积灰堵塞通道的问题。设计过程中需要重点考量安装边界的适配性：整体管组采用模块化排布，翅片外缘齐平，可直接嵌入锅炉的换热腔室预留安装位，两端管接口的中心距、伸出长度均匹配常规废气锅炉的集箱安装尺寸，不需要额外改造管路即可完成替换安装。实际运行过程中，高温废气横向冲刷翅片表面，热量通过翅片传导至基管壁面，再传递给管内流动的工质，将水加热蒸发产生饱和蒸汽，可直接供给生产工艺用汽或者驱动汽轮发电机组发电。结构细节上，翅片与基管采用无接触热阻的连接结构，避免长期高温运行下出现翅片松动、换热效率衰减的问题，弯管段的曲率半径经过应力校核，兼顾管内工质流动阻力与结构强度，避免启停过程中热胀冷缩产生的应力集中导致焊缝开裂。针对不同的烟气温度工况，该结构可通过调整翅片高度、翅片厚度以及管组的排布层数，匹配不同的换热负荷需求，在相同换热功率要求下，相比光管换热结构可缩减40%以上的设备占地空间，同时降低金属耗材用量。安装时需要注意管组的支撑固定，在翅片组的上下端设置定位支撑件，避免烟气流速过高引发管组振动，同时预留热膨胀间隙，抵消高温工况下的管系伸长量，保证长期运行的结构可靠性。
