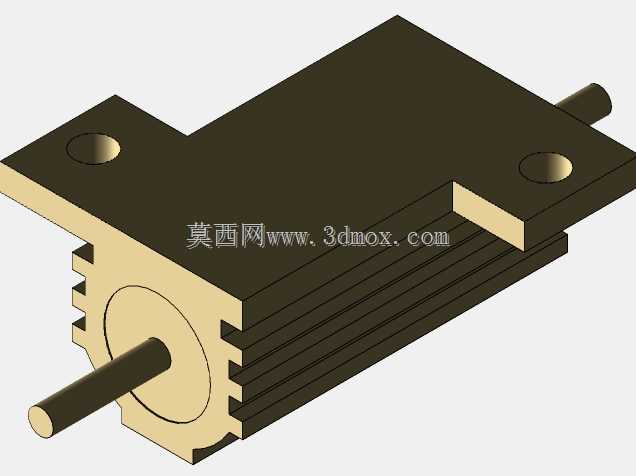

带散热结构WH25功率电阻器三维数模

做设备电气回路选型的时候，不少刚入行的结构工程师容易忽略功率电阻的安装空间预留，要么把电阻贴在塑胶壳体旁导致过热烧蚀，要么安装孔位对不上返工，这款带一体化散热鳍片的WH25功率电阻数模，刚好能解决前期布局的校核问题。从实际应用场景来看，这类功率电阻常出现在伺服驱动回路的泄放单元、变频器制动回路、大功率电源的限流分压环节，还有工控设备的假负载测试工位，工作时会持续产生热量，所以散热结构的设计直接决定了器件的使用寿命。数模还原的这款电阻采用轴向引脚出线，主体外壳为带安装翼的矩形结构，两侧安装耳上预留了沉头安装孔，安装时可以直接通过螺丝固定在设备的金属安装板或者专用散热支架上，不需要额外设计夹持结构，安装边界清晰，不会和周边的线槽、电容、接线端子产生干涉。设计上把散热鳍片和电阻本体的封装做了一体化处理，鳍片沿电阻轴向平行排布，既保证了空气流通的散热通道，又控制了整体的外形尺寸，不会因为加装散热结构导致器件体积过度膨胀，适合在紧凑的电气柜内部布局。从结构细节来看，电阻的核心封装部分被散热壳体完全包裹，两端的绝缘衬套把金属引脚和散热壳体做了电气隔离，避免安装时引脚碰壳造成短路，引脚的伸出长度做了标准化设计，既可以直接焊接在PCB板上，也可以压接接线端子做导线连接，适配不同的装配工艺。做三维布局的时候，可以直接把这个数模导入装配体，核对安装孔的中心距、鳍片和周边器件的安全间隙、引脚的走线空间，提前规避散热距离不足、安装孔位错位的问题，尤其是在做高功率密度的电气柜设计时，能提前模拟空气流通路径下的器件排布，避免后期样机测试时出现电阻过热触发保护，甚至烤坏周边线材的问题。不少工程师做选型时只看电阻的功率参数，忽略了外形的安装尺寸和散热结构的朝向，导致装配时鳍片被其他器件挡住，散热效率骤降，这个数模把所有的安装边界、外形凸起、引脚位置都做了1:1还原，能直接用于前期的结构干涉检查，也能用来做安装支架的配套设计，不用再对着二维手册的尺寸挨个建模，节省前期设计的时间成本。
