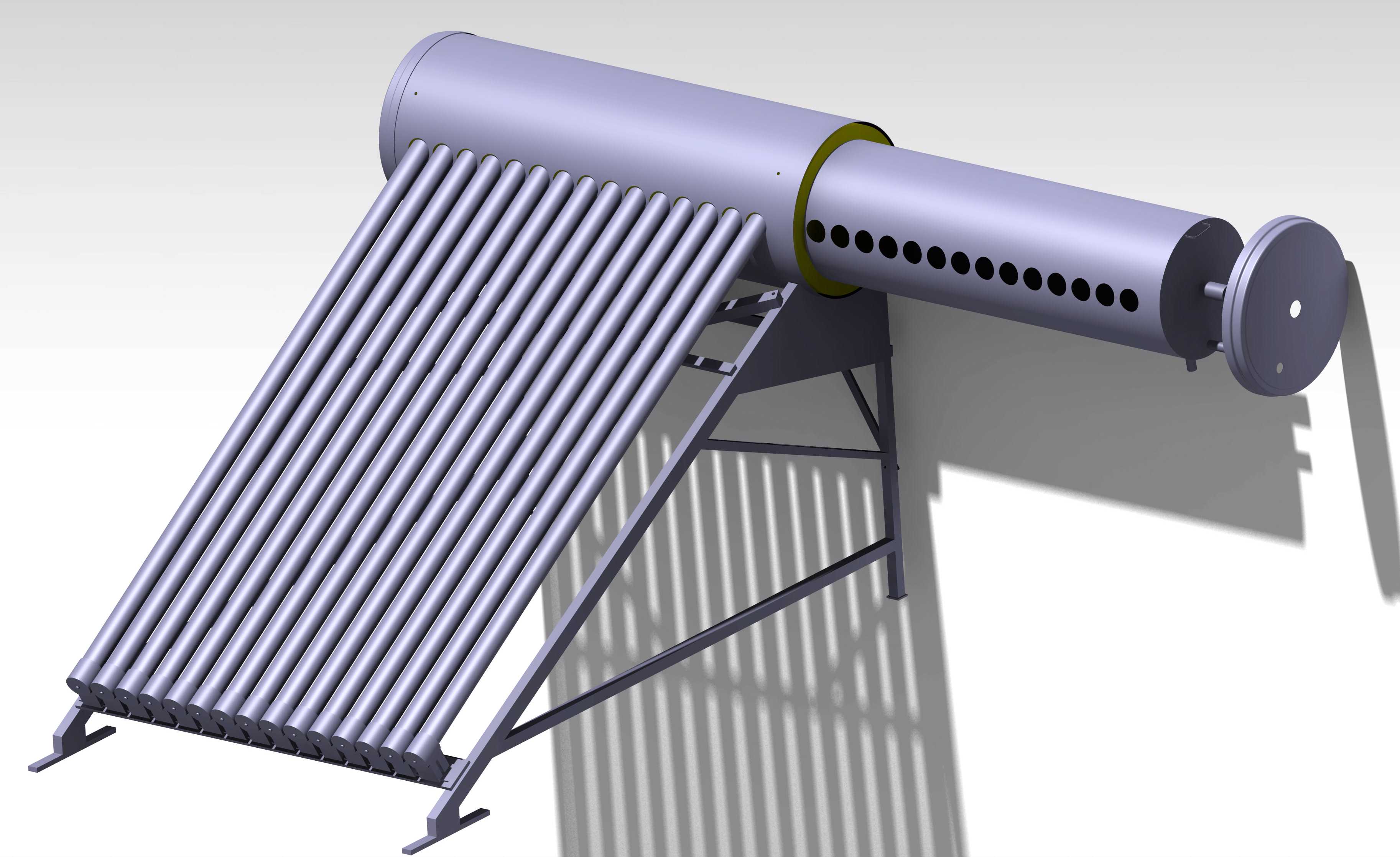

紧凑式真空管式家用太阳能热水装置

这套光热供热设备主要面向民用住宅分户热水供应场景，适配多层住宅平屋面、低层自建房斜屋面以及独栋建筑的南向开阔安装区域，日常可将太阳辐射能转化为热能，为住户提供生活洗浴、厨房用热水，在光照充足区域可大幅降低常规电能、燃气的热水制备能耗。设备采用紧凑式一体化结构设计，核心换热部件为平行排布的全玻璃真空集热管，集热管一端插入储热水箱的下部接口，依靠冷热水密度差实现自然循环，无需额外配置循环水泵即可完成换热过程，减少了运动部件带来的后期维护需求。储热水箱采用卧式横置布局，内胆外侧预留了标准的电辅助加热接口，可在连续阴雨光照不足时补充加热，保障热水供应稳定性，水箱端部设置的法兰式端盖方便后期清理内胆水垢、更换温度传感部件。支撑结构采用三角桁架式支架设计，支架的倾斜角度可根据安装区域的纬度做小范围调整，保证集热管表面在正午时段可垂直接收太阳直射辐射，支架底部预留了膨胀螺栓安装孔位，可直接固定在混凝土屋面基础上，也可搭配配重块实现非穿透式屋面安装，避免破坏屋面防水层。从安装边界来看，整套设备南向安装时需预留前方无遮挡的通视空间，避免周边建筑、树木遮挡集热面，设备后侧与屋面女儿墙、周边管线的间距需满足后期检修操作空间，集热管排布间距经过优化，避免相邻集热管在低角度光照时互相遮挡。设计过程中重点考量了户外使用的抗风载能力，支架的型材截面、连接节点的强度均按12级阵风载荷做校核，储热水箱的外壳采用防腐喷塑处理，可适应户外高湿、紫外线照射的使用环境，水箱与集热管的连接部位采用耐高温硅橡胶密封圈，兼顾密封性能与热胀冷缩的补偿量，避免长期冷热循环后出现渗漏问题。设备的进出水接口设置在水箱端部的同侧，方便现场管路连接，减少管路弯折带来的流阻损失，整体结构没有复杂的传动部件，安装流程简单，普通水暖施工人员即可完成现场组装调试。
