真空设备用离心式叶轮结构设计

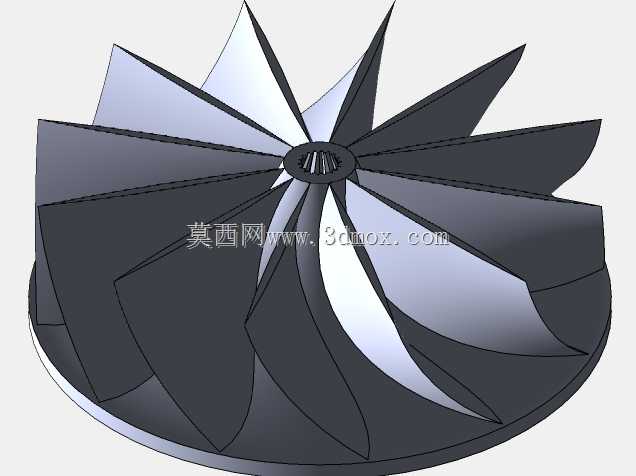

这类叶轮结构主要配套真空发生类设备使用，常见于工业吸尘设备、真空输送系统、负压风送装置的核心动力段，作为流体做功的核心转子部件，其结构设计直接决定设备的负压生成能力、运行效率与气动噪声水平。从结构设计逻辑来看，该叶轮采用后向式扭曲叶片布局，叶片沿轮毂周向均匀分布，单叶片从轮毂连接处向外缘平滑延伸，叶型曲面经过流体力学优化，可在高速旋转时减少气流沿叶片表面的边界层分离，降低涡流损耗，同时避免气流在叶道内形成堵塞，保证负压输出的稳定性。轮毂中心设置有与驱动轴配合的安装孔位，孔内预留键槽定位结构，可保证与电机输出轴的同轴度，减少高速旋转时的动不平衡量，安装时需保证叶轮端面与电机安装法兰的平行度偏差控制在允许范围内，避免运行时出现轴向窜动。叶轮整体为盘式结构，底部设置有轮盘承托结构，叶片与轮盘一体成型，可提升整体结构强度，承受高速旋转时的离心载荷，叶片外缘与设备壳体的间隙需控制在合理范围，间隙过大会导致气流回流降低效率，间隙过小则容易在运行时出现擦碰故障。在实际应用场景中，这类叶轮适配的设备转速通常处于中高速区间，设计时需对叶片根部的应力集中位置做圆角过渡处理，避免长期运行下出现疲劳断裂，同时叶片的扭曲角度沿径向渐变，可适配不同半径位置的线速度差异，让气流在叶道内的流动更平顺，减少气动噪声的产生。安装边界方面，叶轮的轴向尺寸需匹配设备蜗壳的内部腔体深度，径向尺寸需与蜗壳内壁保留均匀间隙，中心安装孔的公差需与驱动轴的配合公差匹配，保证装配后无松旷，同时做动平衡校正，降低运行振动。这类结构除了真空类设备，也可适配小型离心风机、通风除尘末端等需要流体增压或负压生成的场景，设计时需根据目标工况的风量、负压参数调整叶片数量、叶型曲率与进出口安装角，保证在额定工况点处于高效运行区间，避免出现失速、喘振等异常工况。
