220V100A刀片式熔断器带聚酰胺底座结构

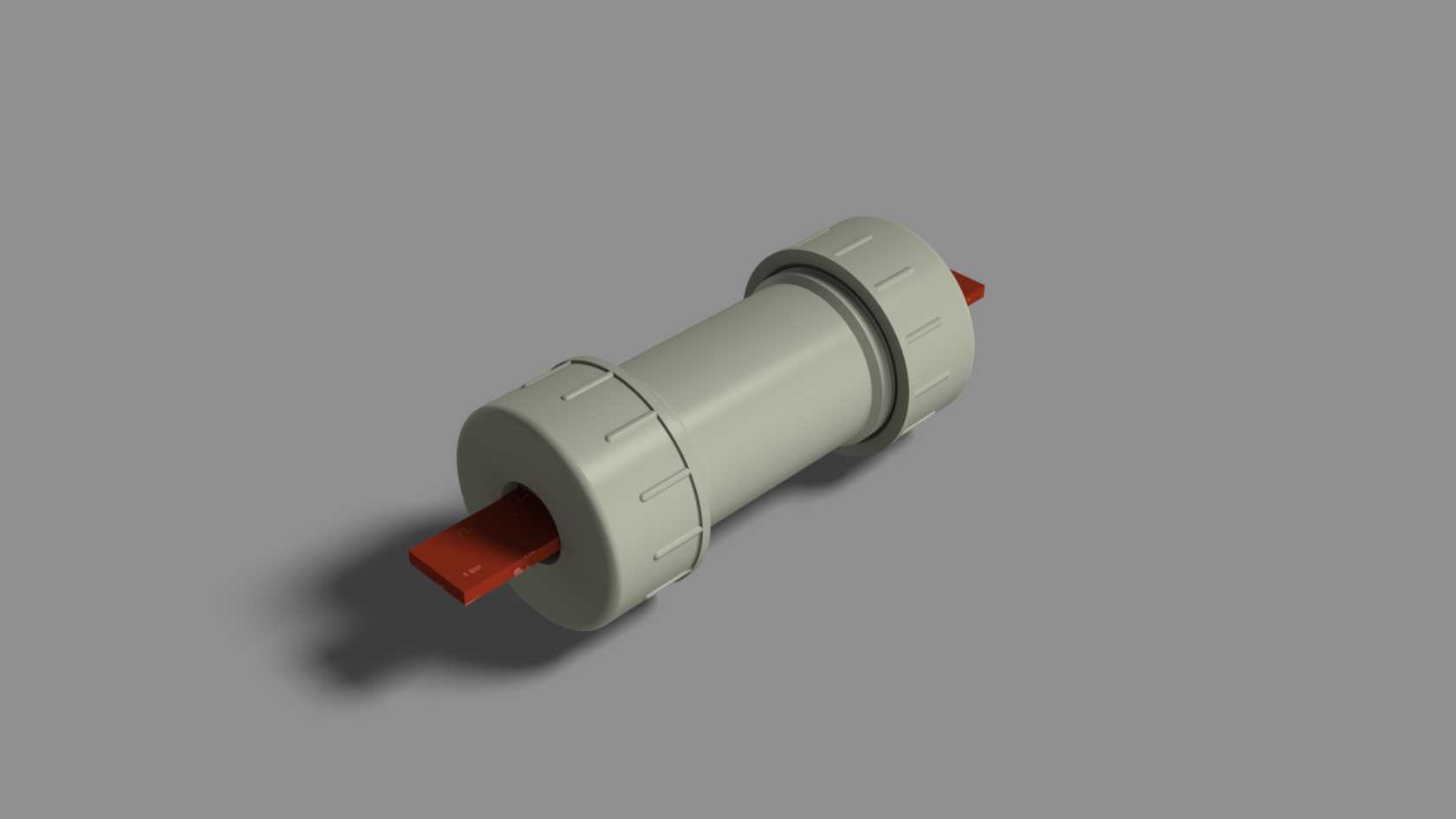

这款刀片式熔断器主要面向低压配电场景的过载与短路防护需求，常见于工业控制柜、楼宇配电回路、小型机电设备的进线端保护环节，当回路电流超出额定阈值或发生突发短路时，内部的锌熔断元件会在毫秒级时间内快速熔断，切断故障回路，避免后端用电设备被大电流冲击烧毁，同时防止故障扩大引发线路起火等安全事故。整体结构采用两端对称的刀片式接线端设计，外露的红色接线插片为镀铜导电材质，表面做了防氧化镀层处理，安装时可直接插入配套的刀座夹片内，无需额外拧接接线端子，相比传统螺旋式熔断器，接线接触面积更大，接触电阻更小，大电流持续工作时的温升控制表现更优，能有效降低长期满负载运行时的接头发热隐患。外部的绝缘壳体采用聚酰胺材质注塑成型，也就是工程领域常说的尼龙材质，这种材料具备优异的绝缘性能、抗冲击韧性与耐温特性，在-20℃到120℃的工作环境区间内都能保持稳定的结构强度，不会因为长期受热出现脆化开裂问题，壳体表面设计的多道环形加强筋，一方面可以提升壳体的抗挤压能力，避免安装或运输过程中受外力冲击出现破损，另一方面也能增加壳体表面的散热面积，辅助带走熔断元件工作时产生的微量热量。两端的旋拧式端盖采用同材质聚酰胺加工，和主体壳体通过螺纹结构旋合密封，既可以保证内部熔断元件腔体的密封性，防止粉尘、水汽进入腔体内部影响绝缘性能，也方便后期更换熔断元件时快速拆解，无需借助专用工具即可完成端盖的拆装操作。建模过程中严格遵循低压电器的安装尺寸规范，两端刀片插片的中心距、插片厚度与宽度尺寸完全匹配市面通用的100A刀型熔断器座的安装槽位，整体圆柱主体的外径尺寸控制在适配标准绝缘防护套的范围内，安装时不需要对现有配电座做额外的改孔加工，可直接替换同规格的老旧熔断器产品。设计时特意将熔断元件的腔体做了居中对称布置，保证两端导电通路的电阻一致性，避免因偏置导致的局部电流密度过大问题，同时在端盖与壳体的结合处预留了密封槽位，可加装密封圈满足高湿度、多粉尘的特殊工况使用需求，比如户外配电箱、矿山井下配电回路这类防护要求较高的场景。
