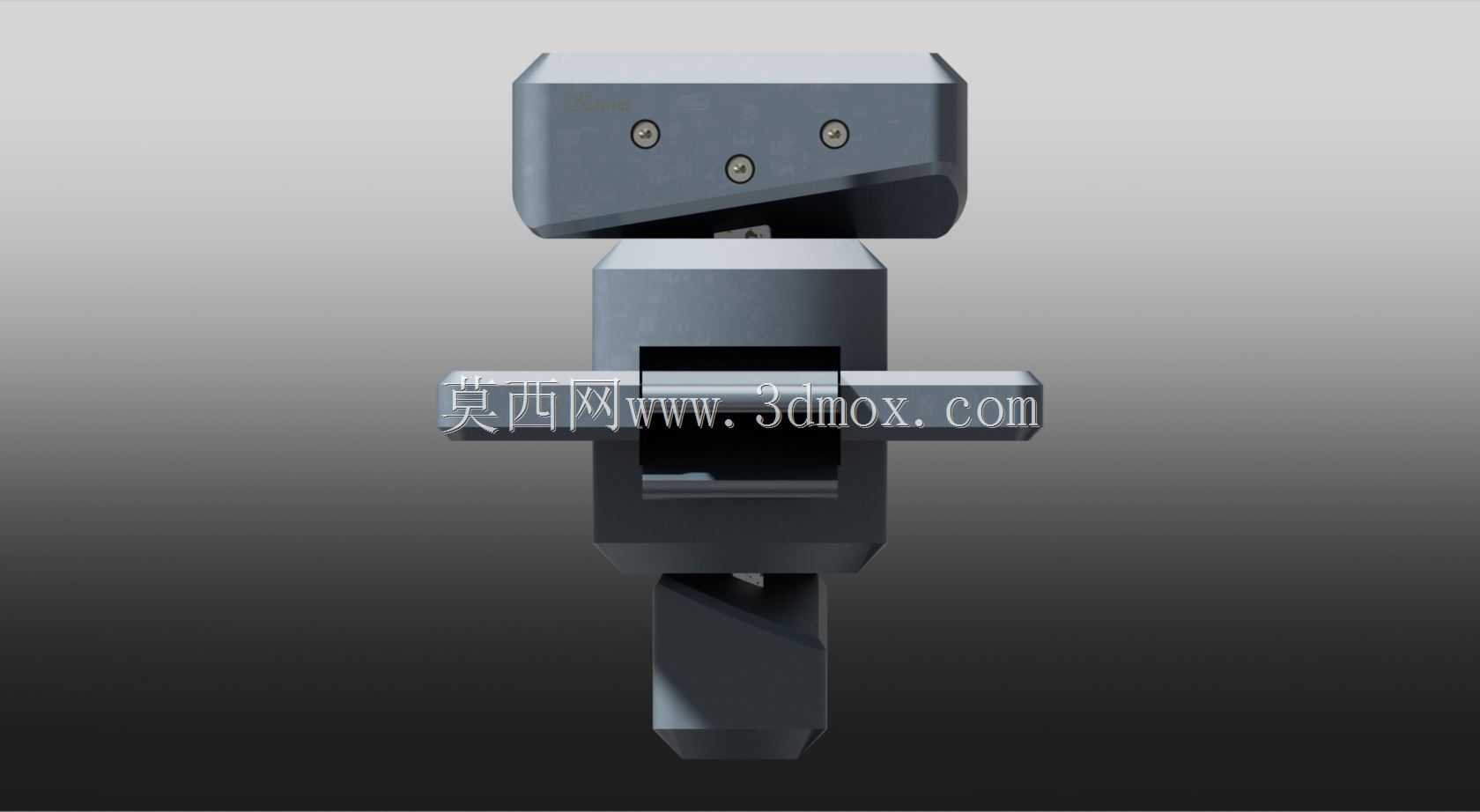

卡瓦尼扭锁精密连接锁紧结构设计

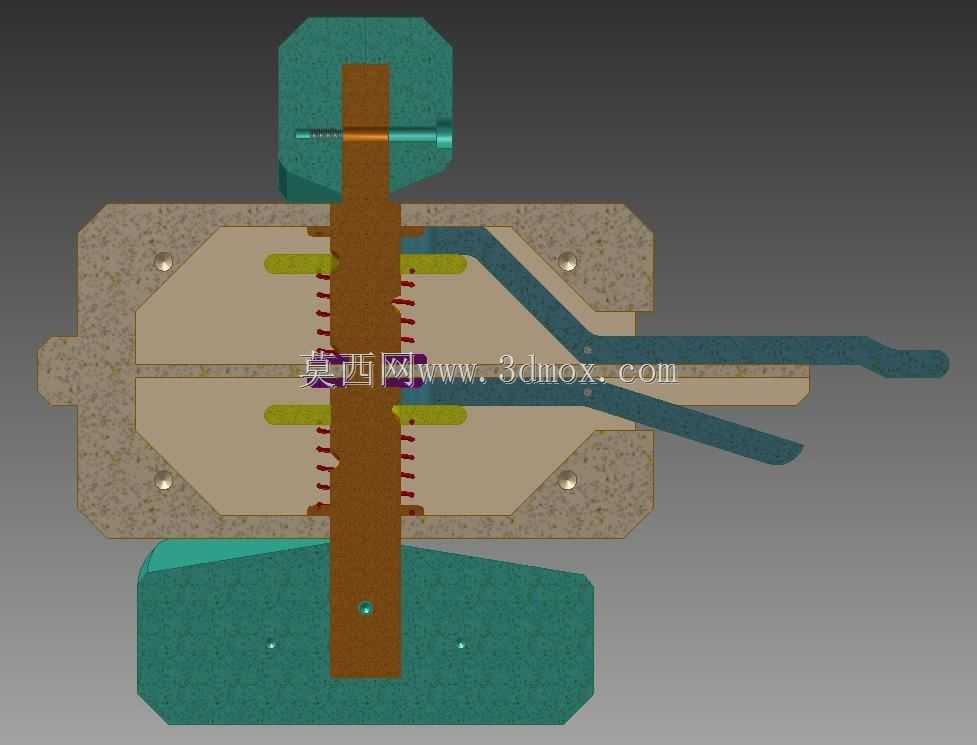

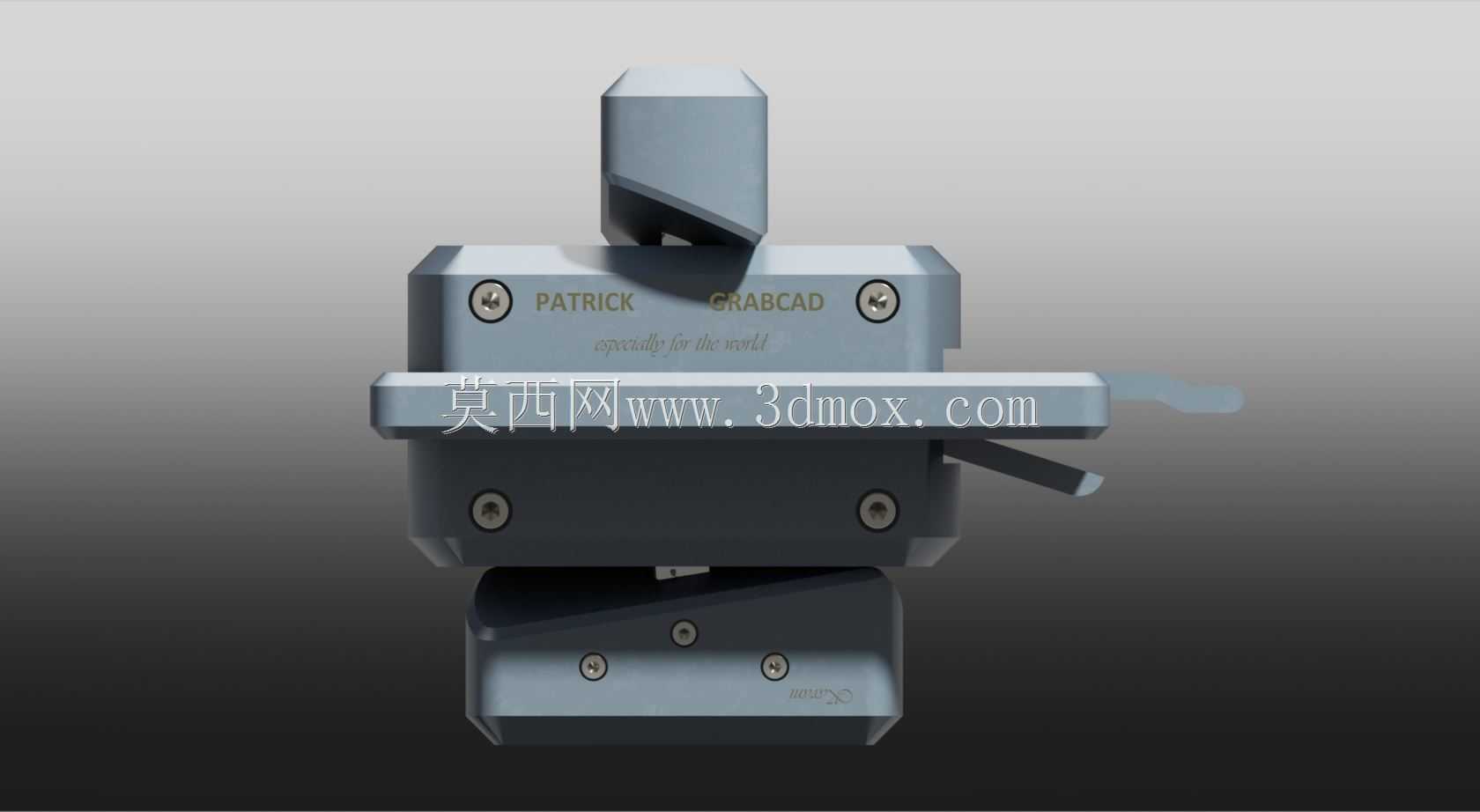

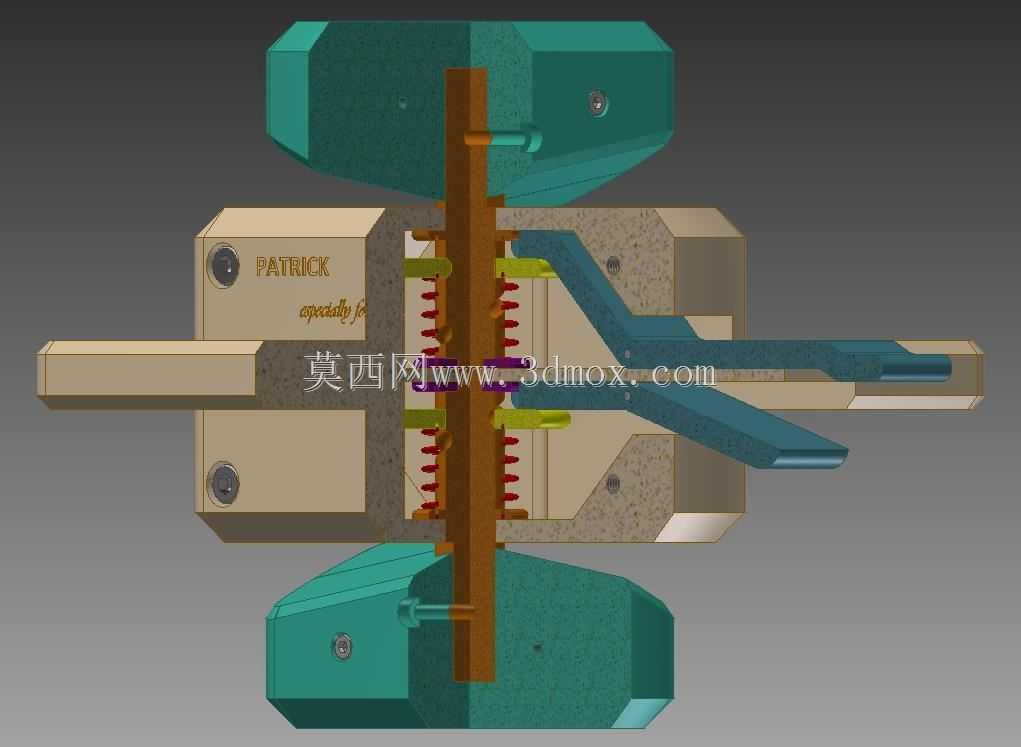

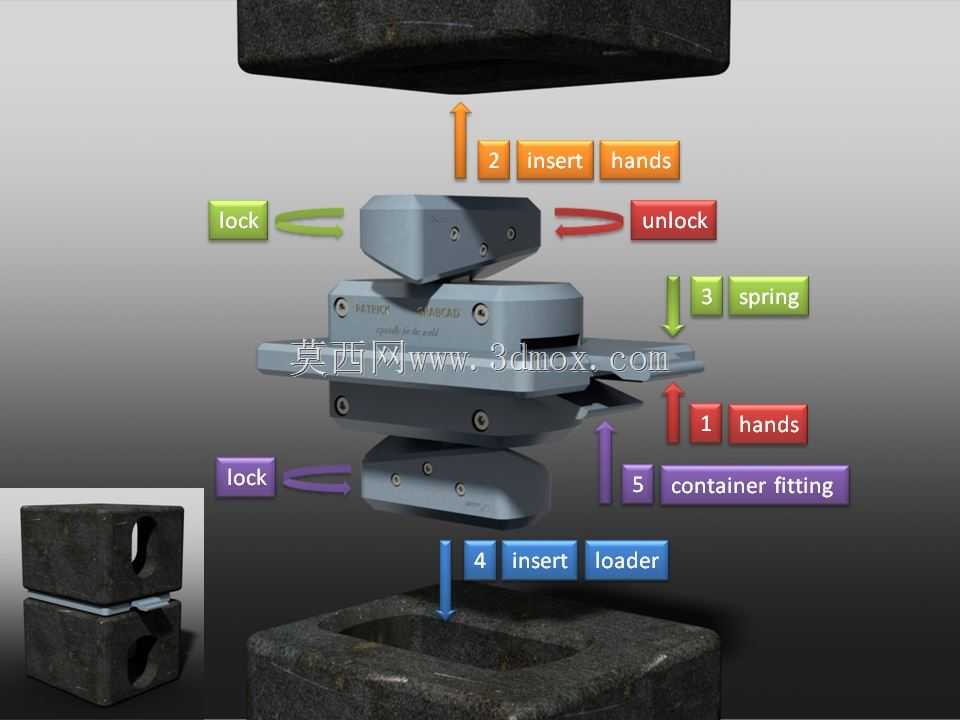

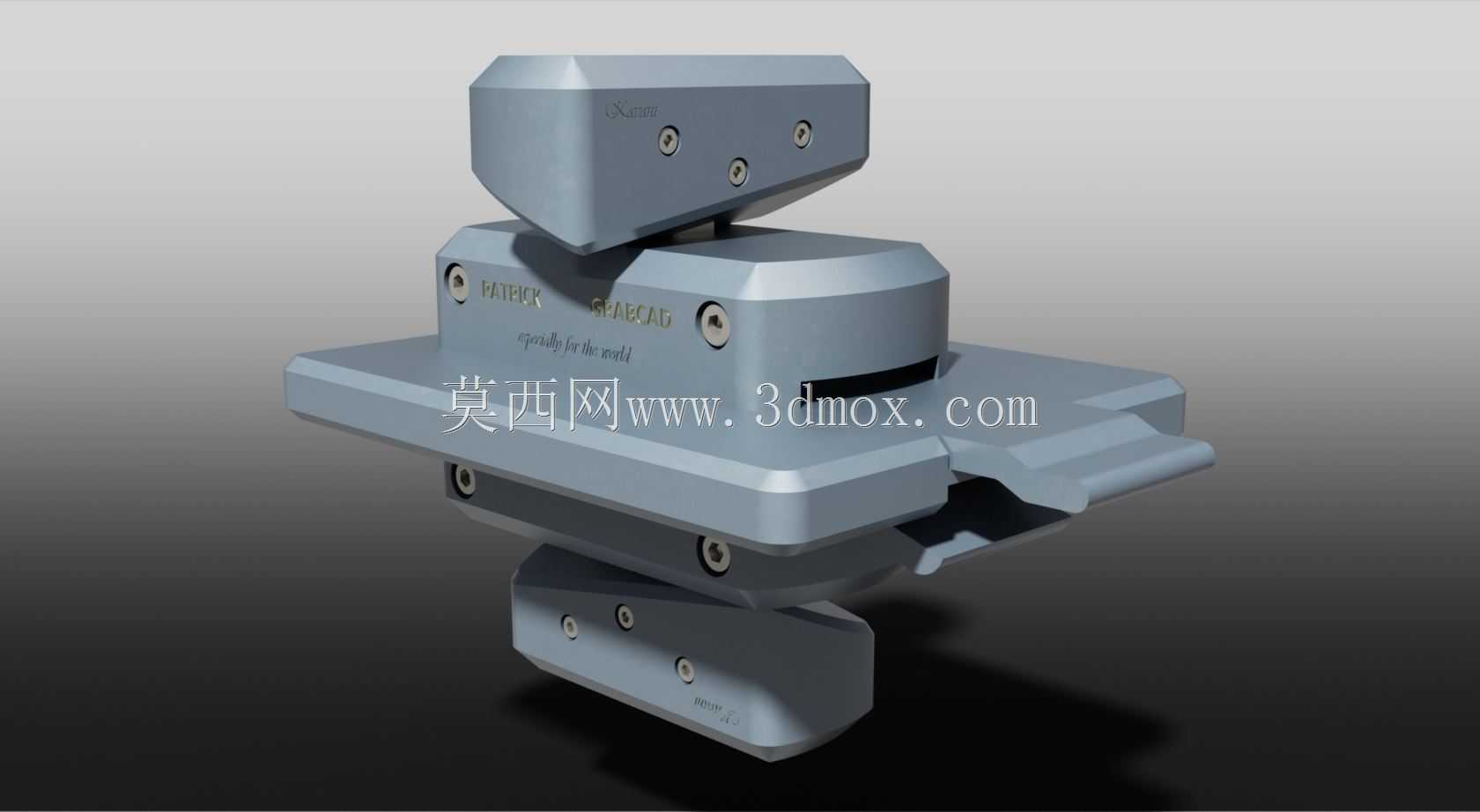

　　在集装箱转运、重型模组快换、工业治具快装这类需要频繁实现刚性连接与快速脱开的作业场景里，扭锁类连接件一直是兼顾连接可靠性与操作效率的核心结构件，这款卡瓦尼扭锁的结构设计，正是针对大载荷下的对位容错、锁紧后无旷量、抗交变载荷冲击这些实际工况痛点做的针对性优化。不同于普通插拔式锁件依赖销柱剪切力承载的结构逻辑，这款扭锁采用上下嵌套的楔形咬合结构，锁体在进入对接位后仅需小角度转动，就能通过多面楔形斜面的逐步贴合实现预紧，整个锁紧过程不需要额外的紧固件辅助，单人即可完成操作，在港口集装箱转锁、自动化线工装托盘快换、重型设备模块吊装对接的场景里，能大幅缩减对位锁紧的辅助作业时间。从结构设计逻辑来看，这款扭锁的主体采用三层叠式布局，

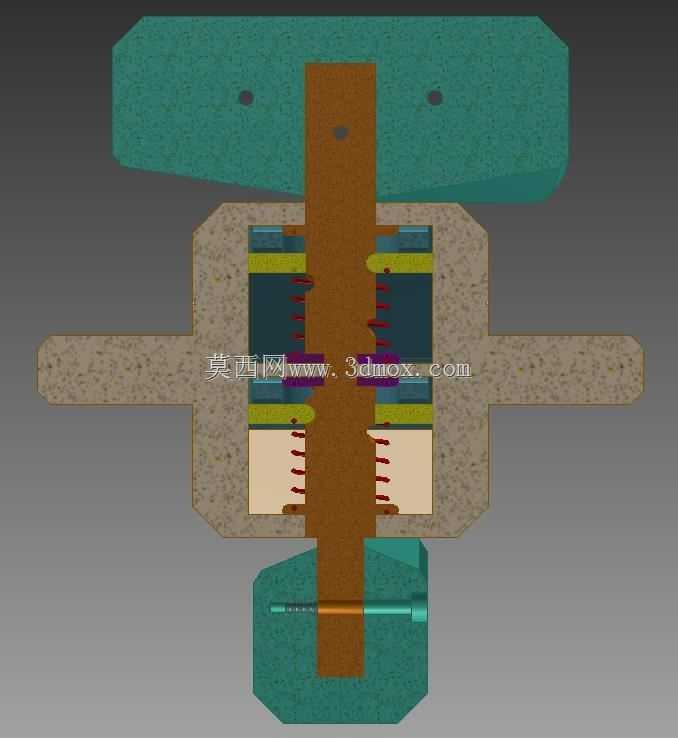

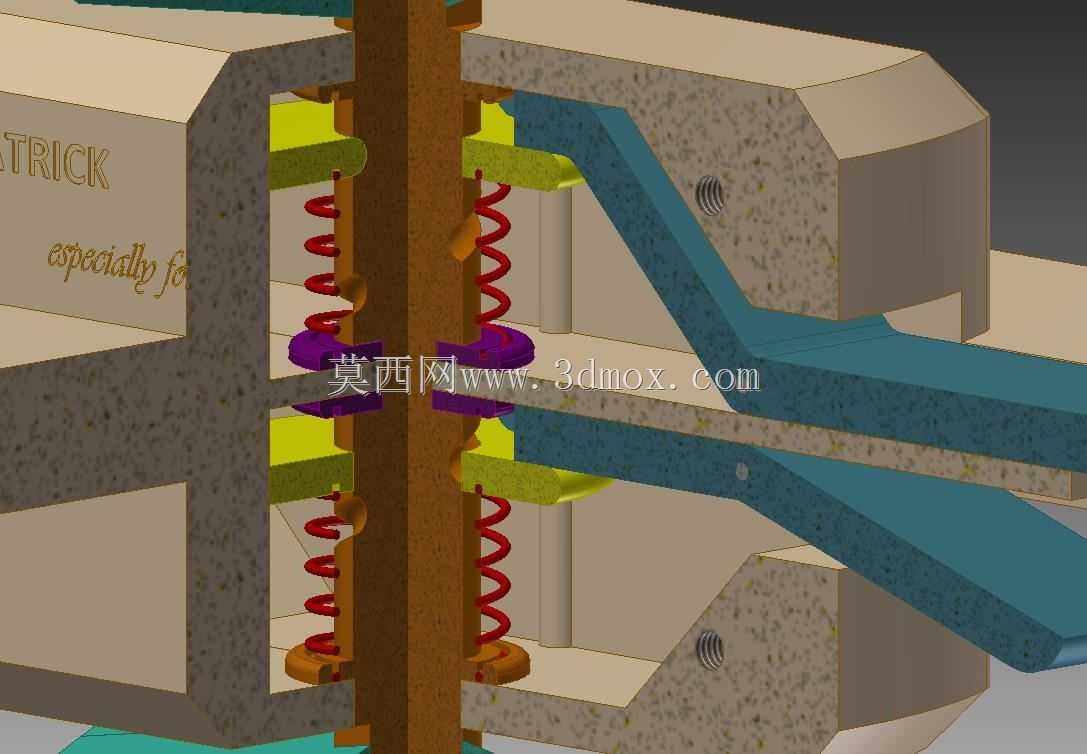

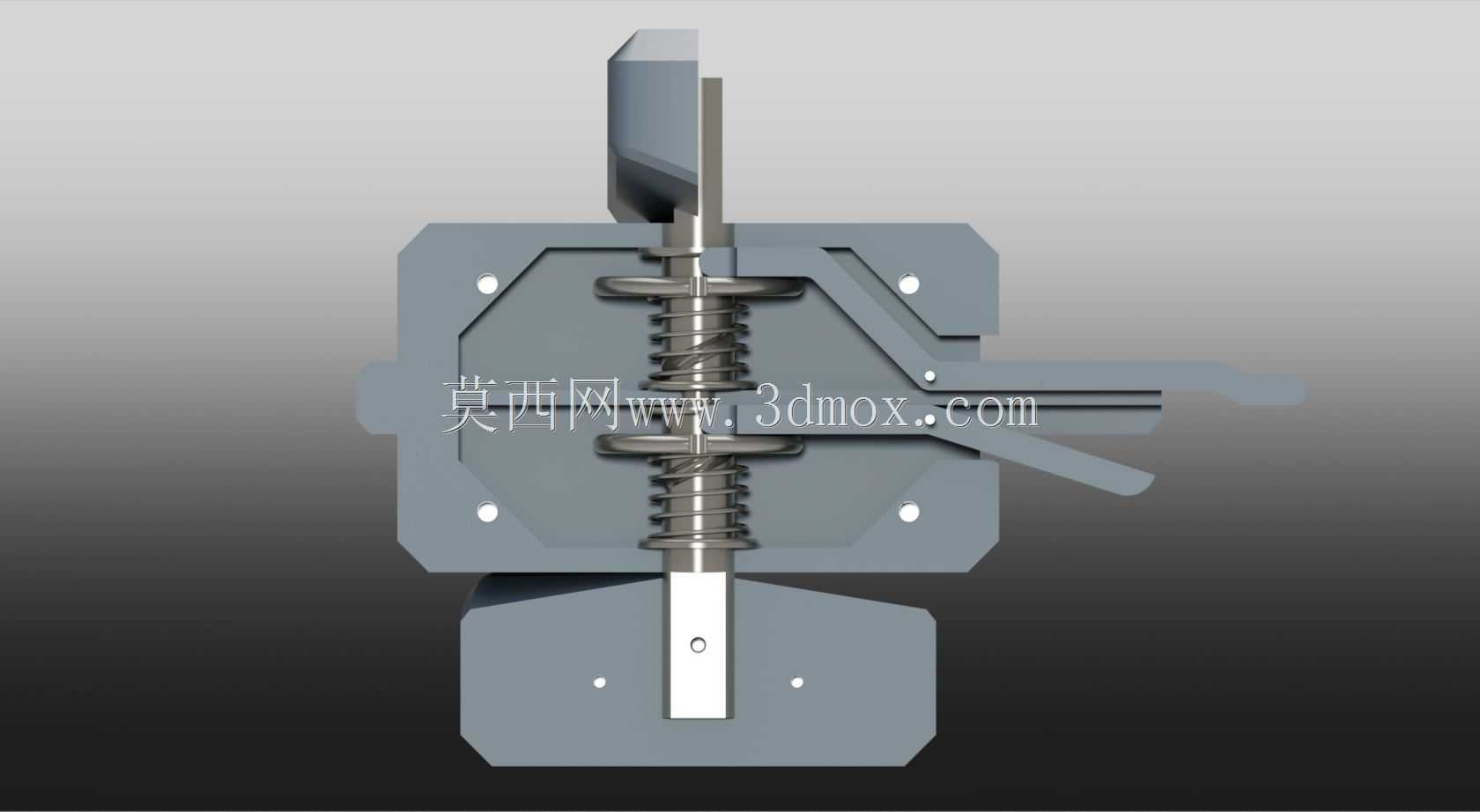

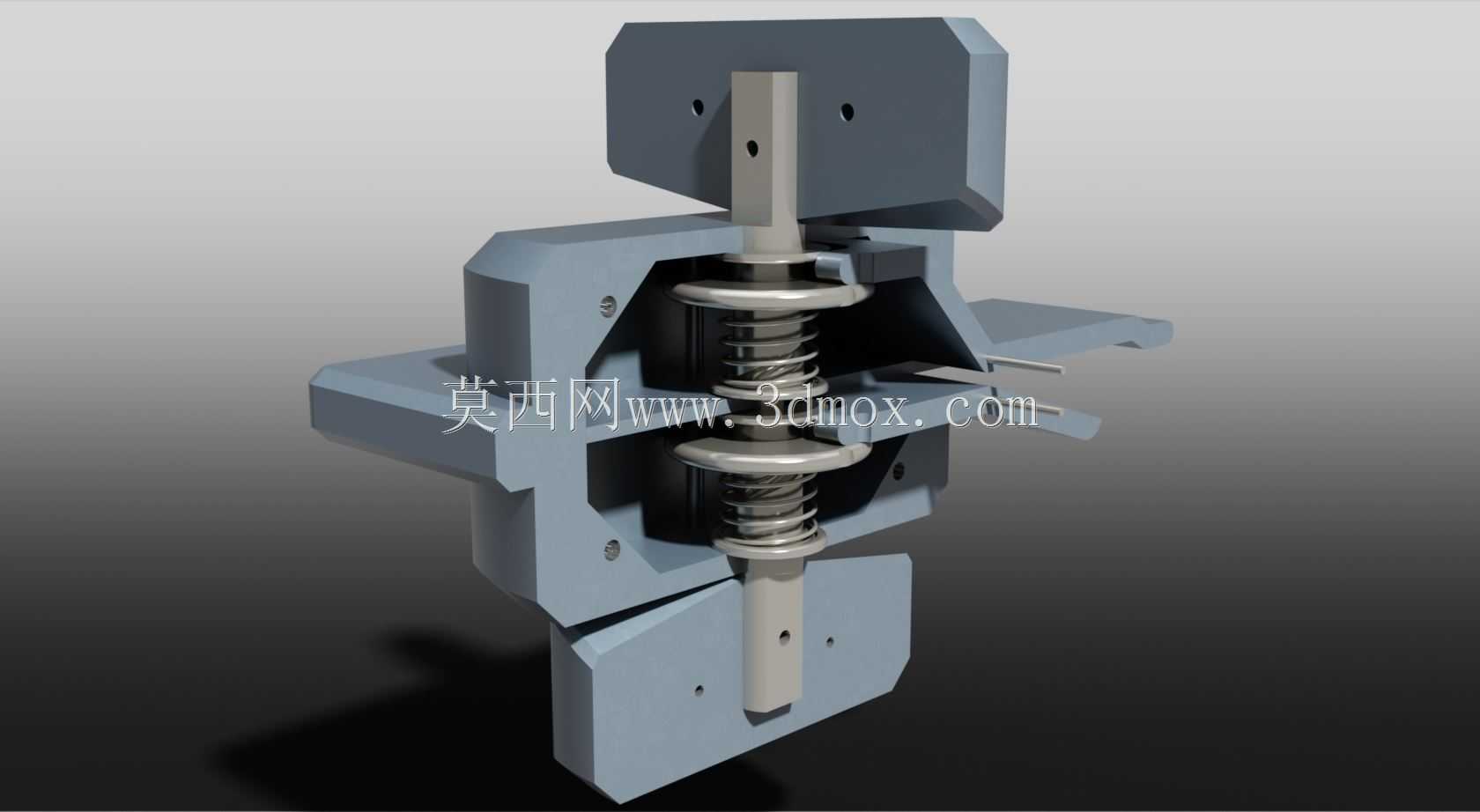

　　最下层为定位基座，中间为旋转锁芯，最上层为承压锁头，三个部件的配合面全部做了不等距楔形斜面处理，当锁芯旋转到锁紧位时，上下斜面会产生垂直于对接面的正压力，同时侧面的定位凸台会嵌入对接件的限位槽内，同时承受径向剪切与轴向拉压载荷，避免普通扭锁在长期交变载荷下出现锁芯旷量、锁紧失效的问题。锁体所有外露的连接孔位都采用沉孔设计，安装后紧固件端面不会突出锁体表面，避免对接过程中出现剐蹭卡滞，同时所有棱边都做了R2以上的圆角过渡，既减少热处理过程中的应力集中风险，也能避免操作过程中尖锐棱边划伤操作人员。在安装边界的设计上，这款扭锁的基座安装面采用对称式孔位布局，四个安装孔的中心距按照通用工业型材的安装孔距标准做了匹配，

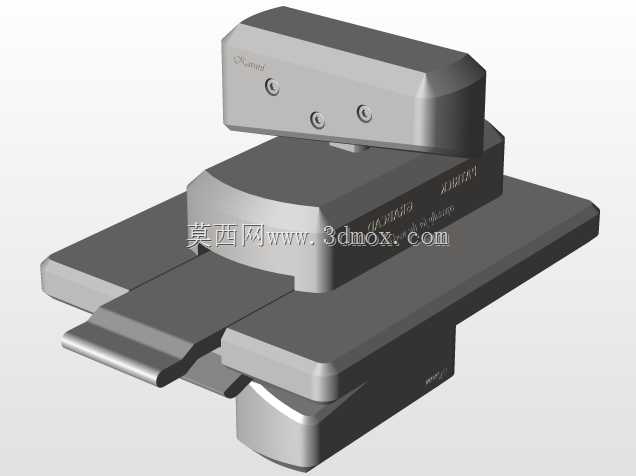

　　不需要额外做转接板就可以直接安装在标准规格的铝型材工装框架、集装箱角件对位位置，基座底部做了0.2mm深度的定位止口，安装时可以先通过止口实现快速对位，再拧紧紧固件，能有效控制安装后的形位公差，避免锁体安装偏斜导致锁紧卡滞。锁芯的旋转行程做了硬限位设计，旋转到锁紧位和解锁位时都有明确的触感反馈，操作人员不需要额外观察对位标记，仅凭操作手感就能判断是否锁紧到位，在高空作业、视线不佳的作业场景里能有效降低误操作概率。锁体的咬合齿面做了微角度的逆止倾斜设计，当承受轴向向外的拉力时，斜面会产生额外的分力推动锁芯进一步向锁紧位转动，实现载荷越大锁紧越牢靠的自锁效果，不会因为作业过程中的振动、冲击出现意外松脱。

　　不同于很多民用锁具侧重防盗功能的设计逻辑，工业场景用的扭锁核心要求是重载下的可靠性、操作便捷性与容错能力，这款卡瓦尼扭锁在设计时特意将对接入口做了15度的导向倒角，对位时允许对接件存在±3mm的位置偏差与±2度的角度偏差，不需要完全精准对位就能顺利导入锁口，在吊装对接这类人工对位精度有限的场景里，能大幅降低对位难度，减少对接过程中的碰撞磕碰。锁体的所有滑动配合面都预留了均匀的0.05mm配合间隙，既不会因为间隙过大出现锁紧旷量，也不会因为加工误差、粉尘进入导致锁芯转动卡滞，适配多粉尘、轻微腐蚀的工业作业环境，日常维护只需要定期在配合面涂抹润滑脂即可，不需要复杂的拆解保养。从受力路径来看，这款扭锁在锁紧状态下，载荷会通过锁头斜面传递到锁芯，再通过锁芯的承压面传递到基座，最后通过基座的安装紧固件传递到安装基体上，整个受力路径没有应力集中的薄弱截面，所有受力截面的安全系数都按照5倍额定载荷做了冗余设计，能满足重型载荷下的长期使用需求。锁体表面的平整区域预留了标识打刻位，可以直接打刻锁紧方向、额定载荷、产品编号等标识，不需要额外粘贴铭牌，避免长期使用后铭牌磨损脱落导致的信息缺失。
