仿SO-8封装造型创意芯片收纳盒结构

　　做电子元器件相关的结构设计久了，总会碰到不少需要兼顾辨识度与实用性的周边小物件设计需求，这款仿SO-8封装外形的收纳盒，就是把工业领域常见的元器件造型做了生活化的功能转化，在电子行业展会、企业周边定制、工程师桌面收纳场景里都有很实在的应用空间。很多电子元器件厂商参加行业展会时，总需要送一些能让客户留下印象的小伴手礼，普通的钥匙扣、笔记本辨识度太低，而把自家最常生产的SO-8封装芯片按比例放大做成收纳盒，参会的工程师、采购人员拿到手一眼就能对应到企业的核心产品，放在办公桌上还能日常使用，宣传的留存效果比普通印刷品好很多。从实际使用功能来看，这个结构的核心作用是收纳桌面零散小物件，比如办公场景下回形针、U盘转接头、SD卡、

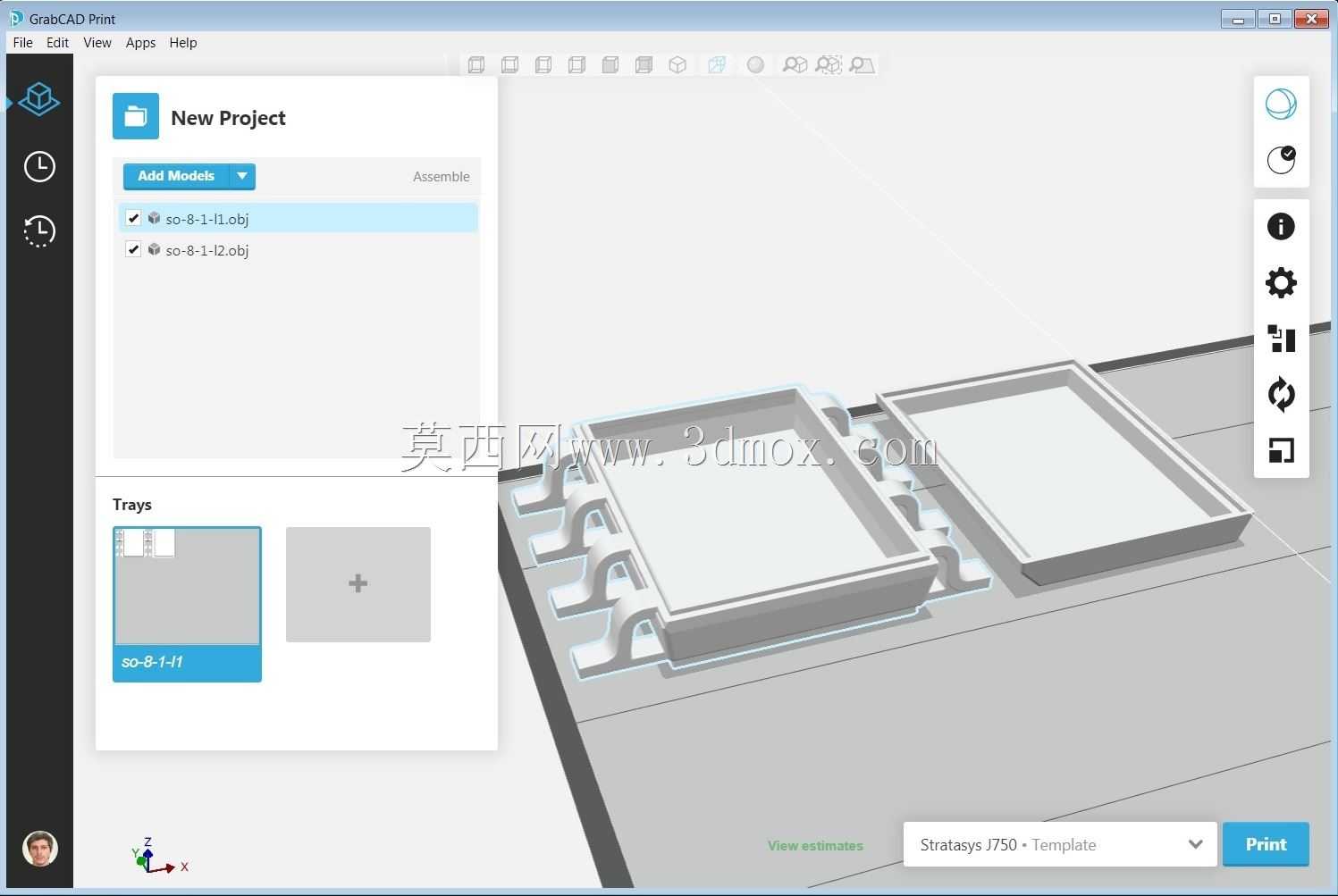

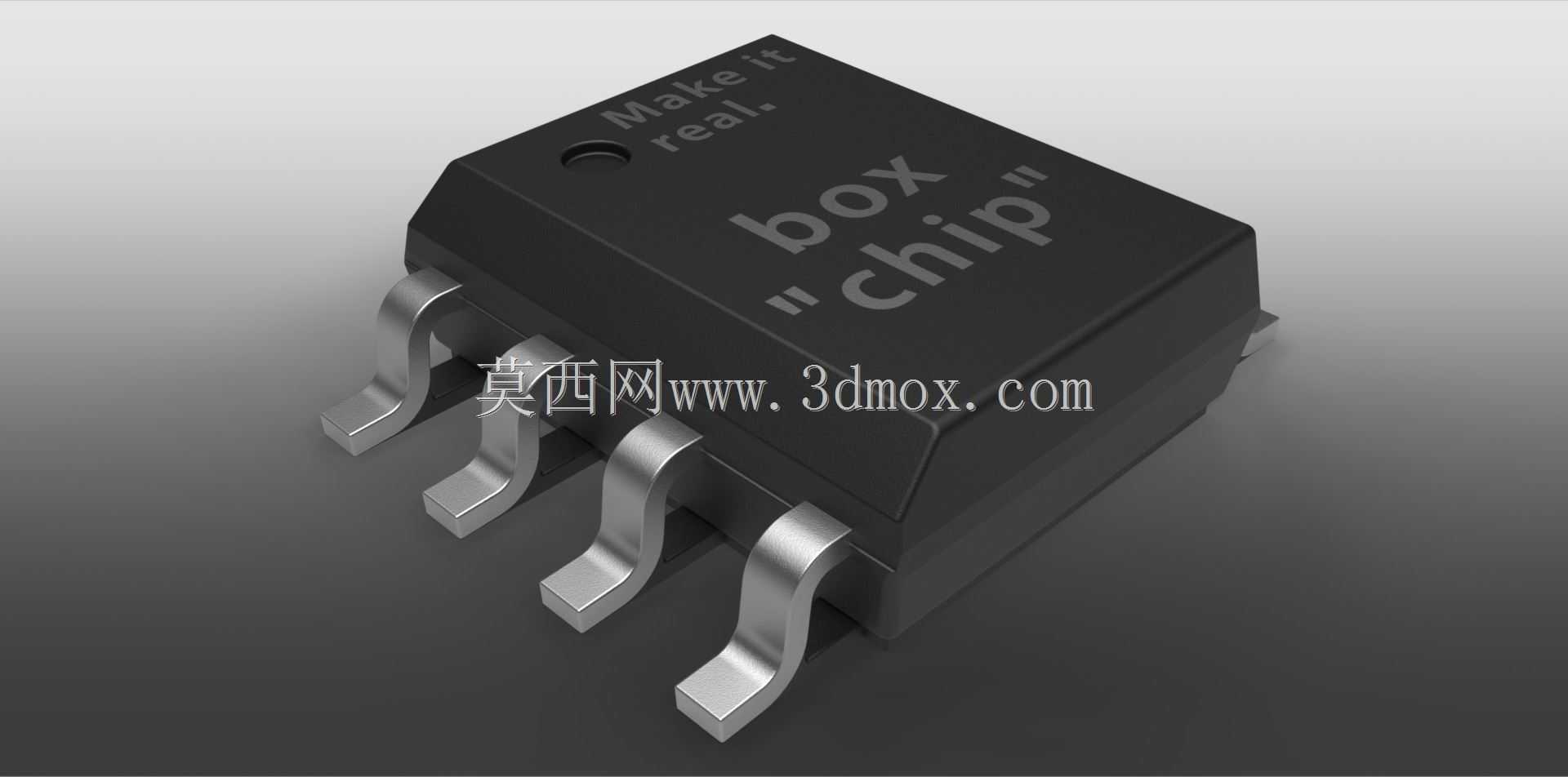

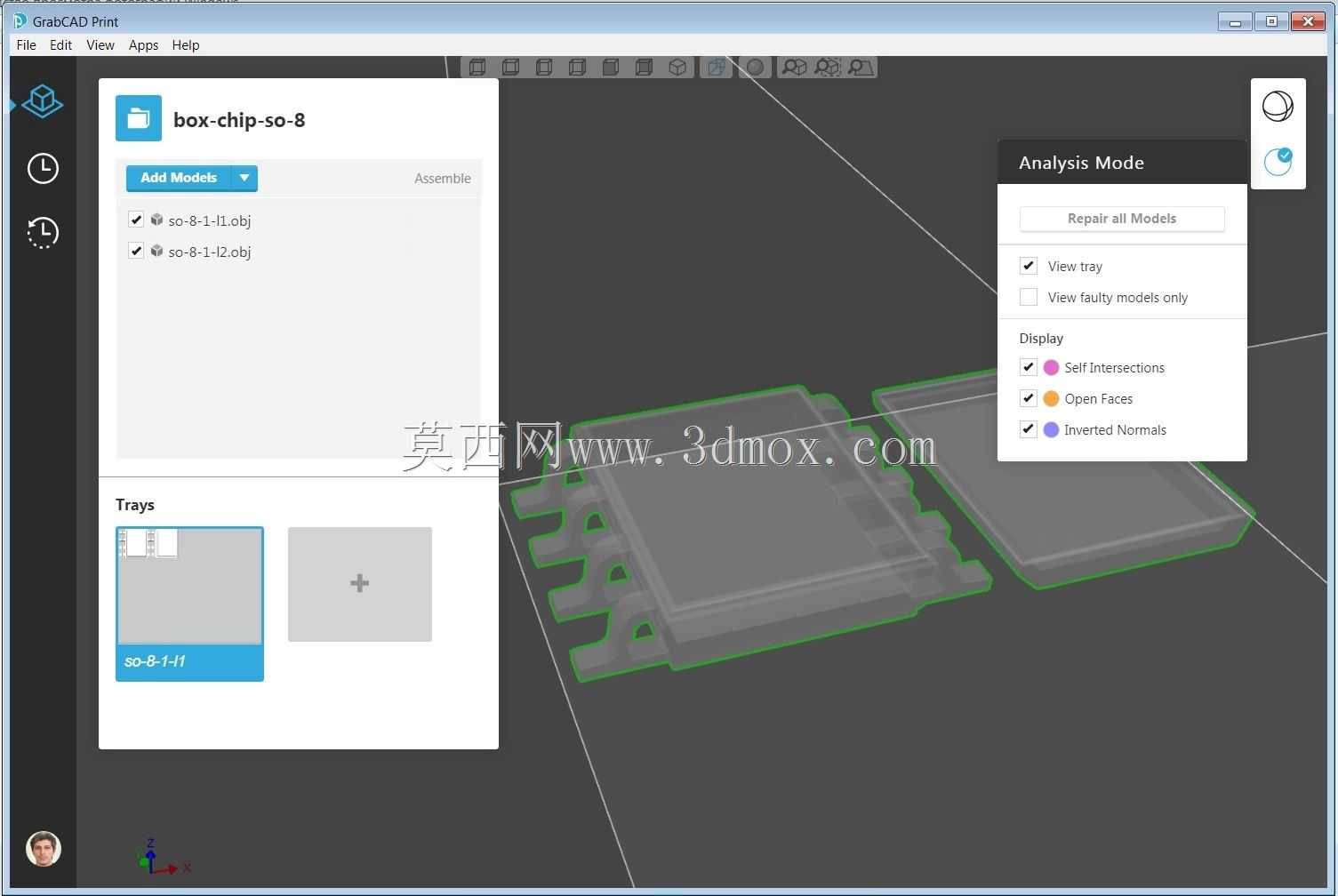

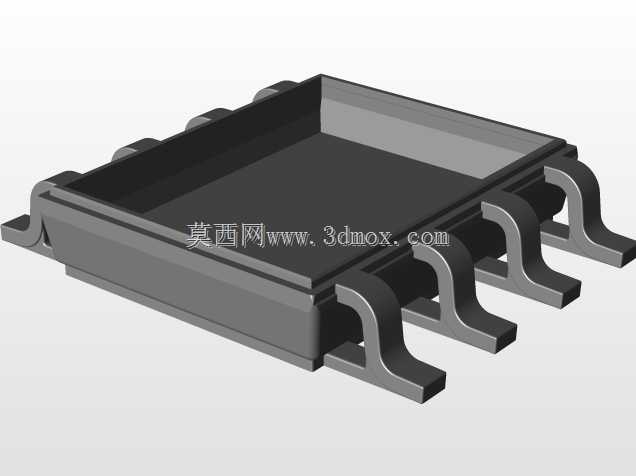

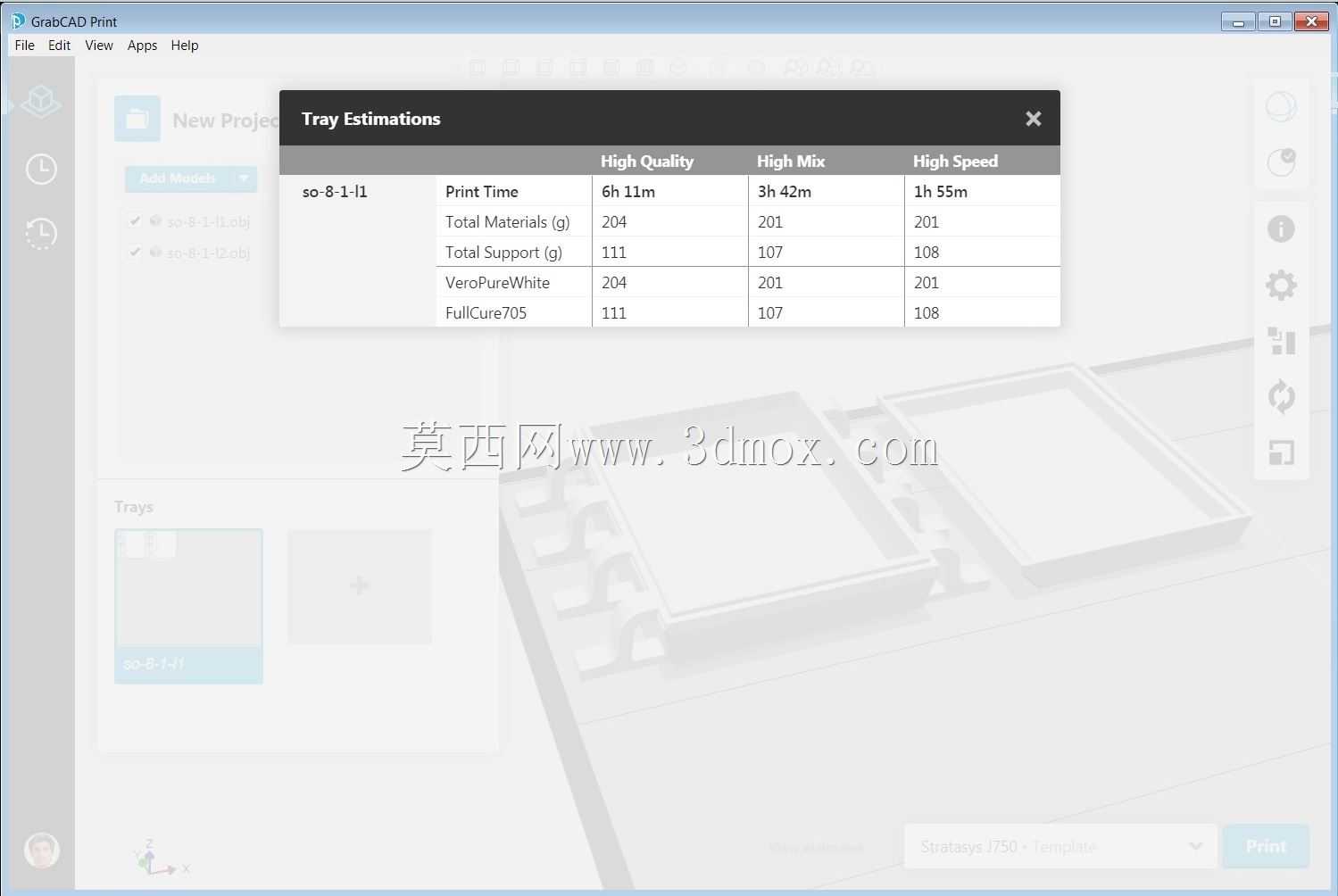

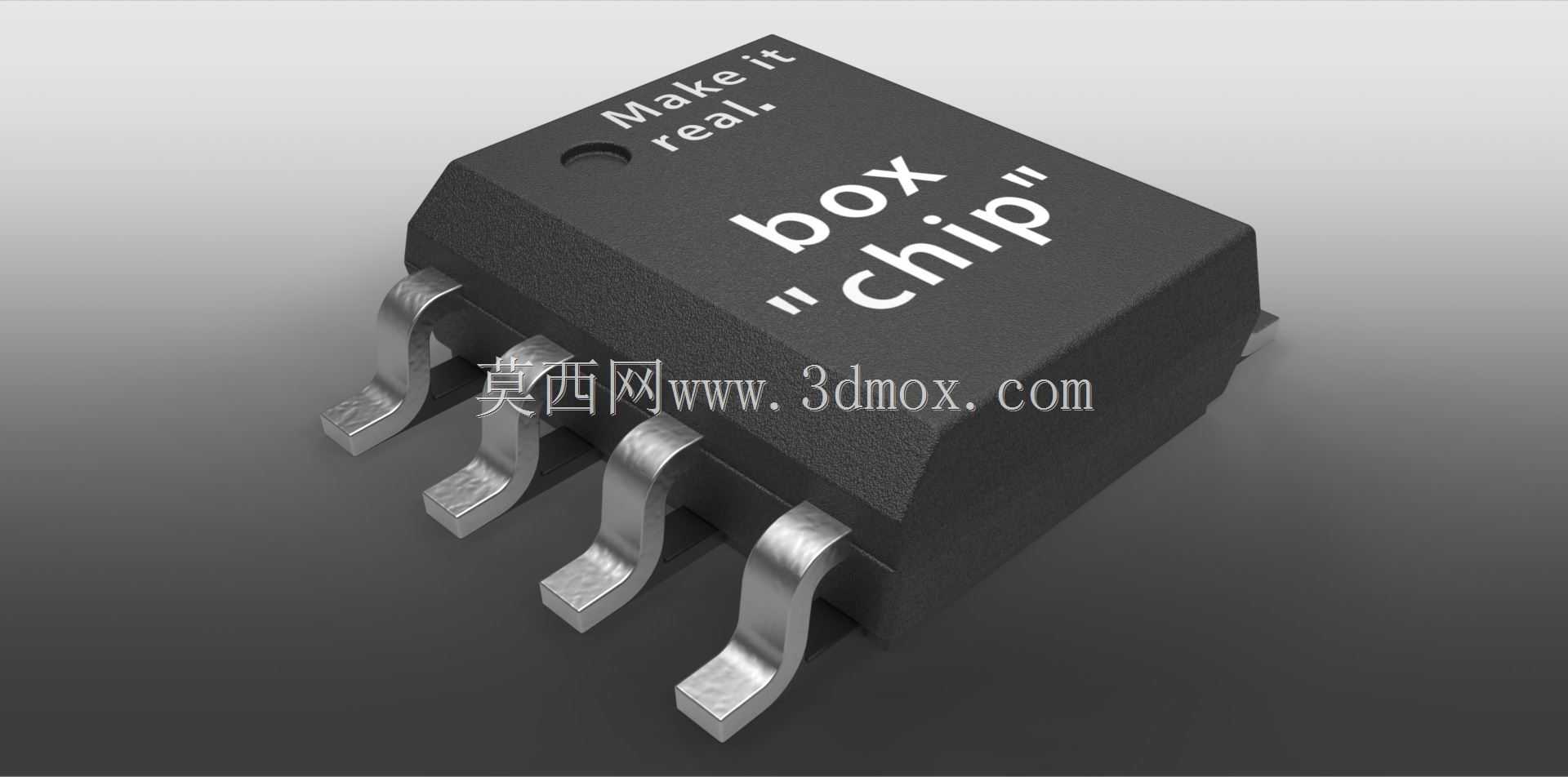

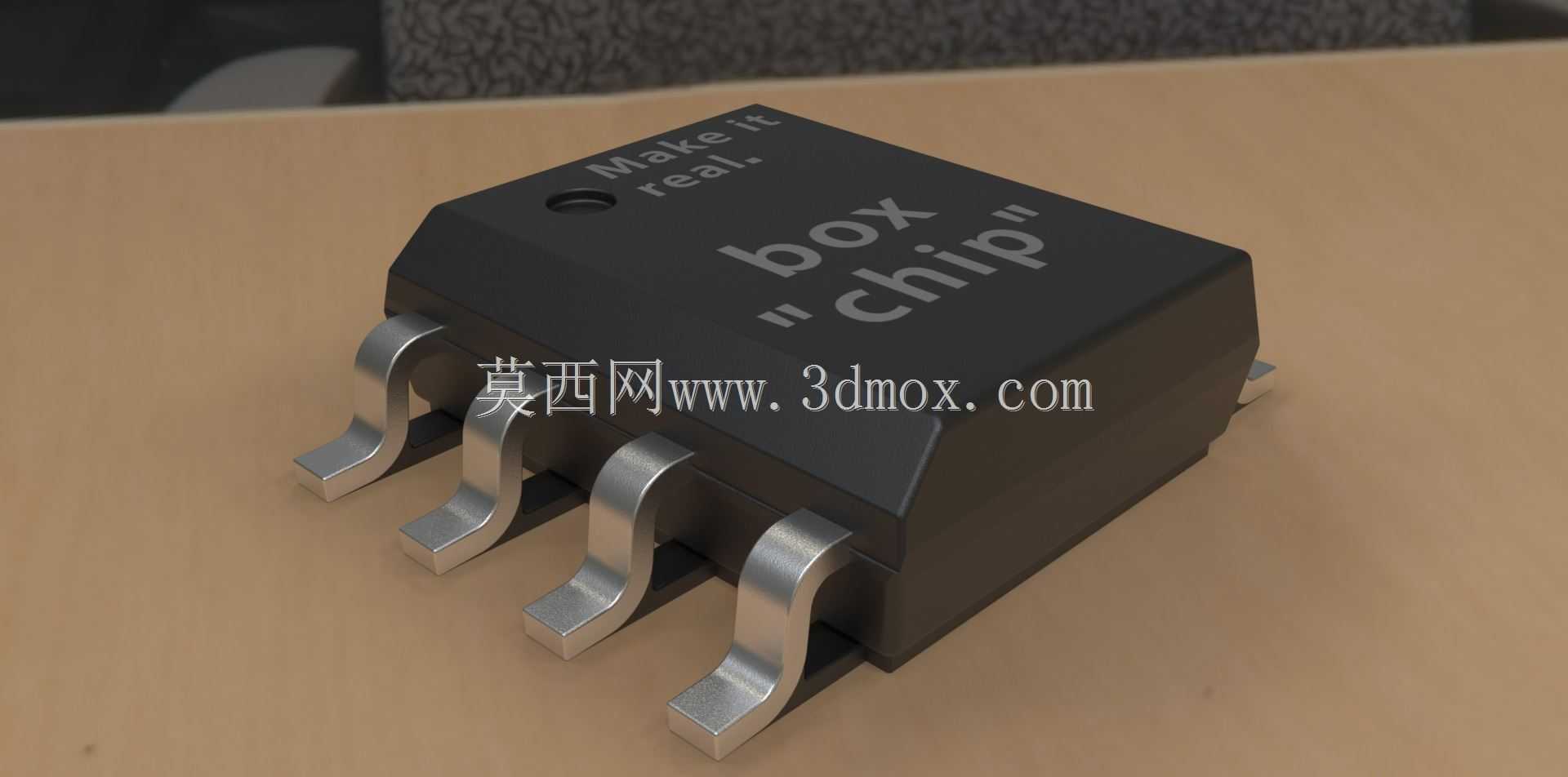

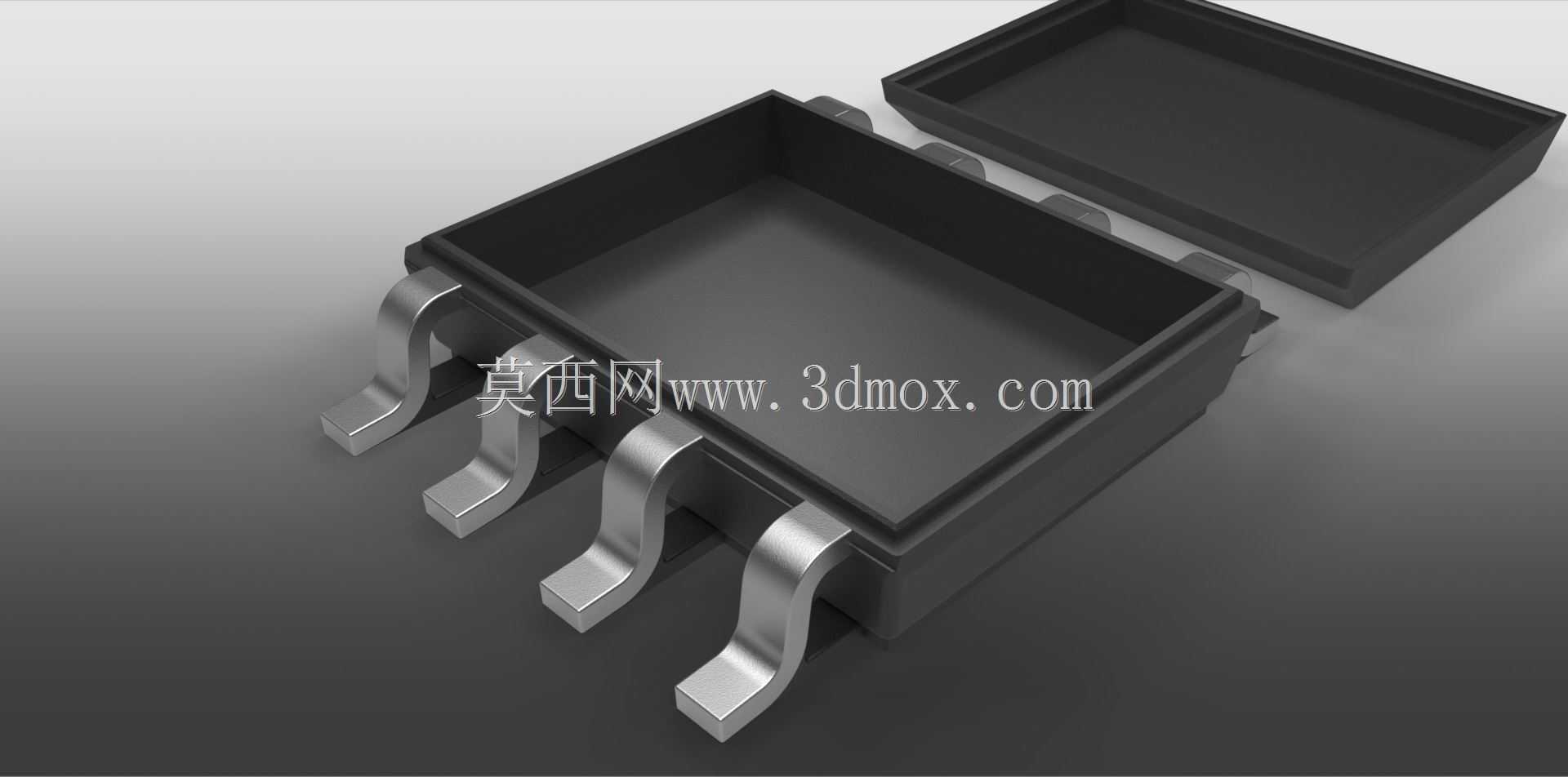

　　拆件器拔片这类尺寸不大的零散物品，平时散在桌面上容易丢失，放在这个造型的收纳盒里，拿取方便也不会和其他大尺寸文具混放。设计思路上没有做多余的花哨结构，整体完全参照真实SO-8贴片芯片的外形特征做等比例放大，表面的印字区域、引脚的弯折弧度、封装本体的斜角过渡都和真实元器件保持一致，没有为了做造型牺牲收纳的内部空间，本体内部做了平整的空腔，没有多余的加强筋凸起占用储物容积，开合结构做了隐藏式的卡扣配合，扣合后缝隙均匀，不会出现晃动松脱的情况，日常拿取移动的时候内部物件不会掉出。尺寸设计上严格对应1:20的缩放比例，真实SO-8封装的外壳宽度尺寸为3.9mm，按比例放大后整体宽度控制在78mm左右，

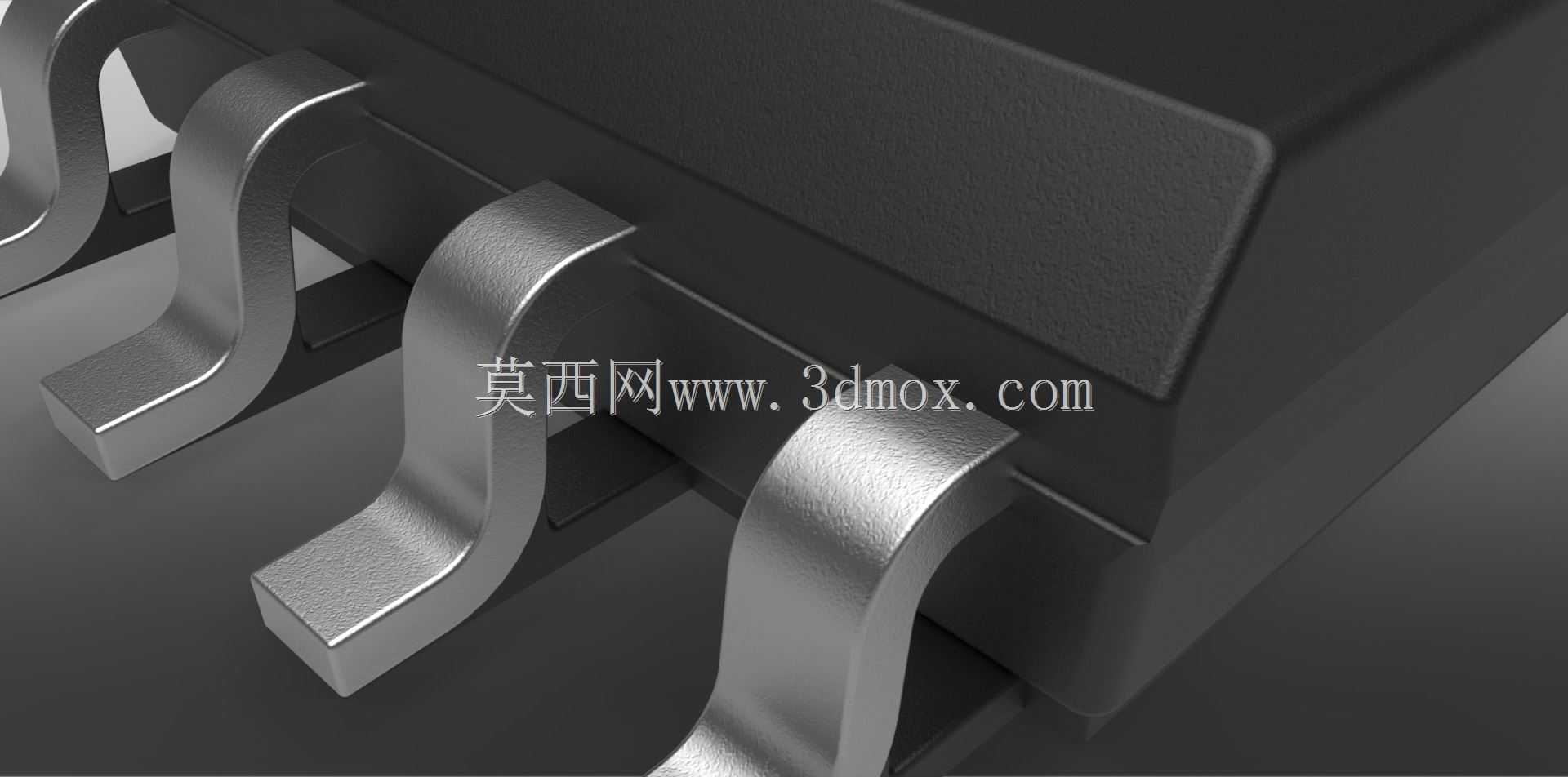

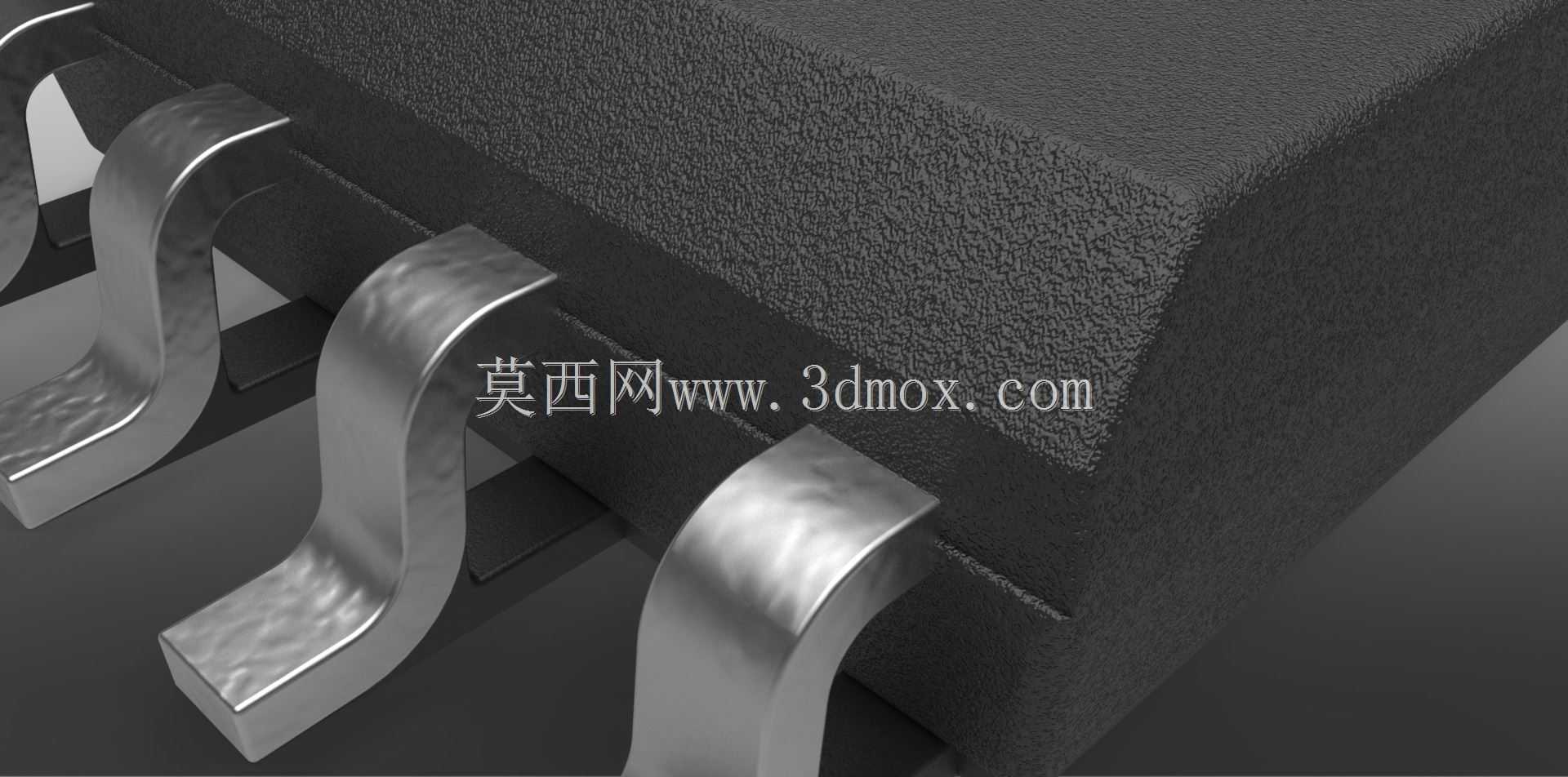

　　长度对应真实封装的尺寸比例做到120mm上下，整体高度算上引脚部分大概35mm，这个尺寸放在办公桌的显示器旁、文件架侧边都不会占用过多桌面空间，安装摆放没有特殊的边界要求，底部四个角对应引脚的位置做了微小的平面处理，放在光滑的桌面也不会打滑，不需要额外的固定结构。引脚部分的设计没有做尖锐的棱角，所有边缘都做了R0.8的圆角过渡，日常拿取的时候不会划手，材质适配的话可以用ABS注塑做量产，表面做哑光晒纹处理，和真实芯片的塑封质感接近，也不容易残留指纹。结构设计的时候特意把壁厚控制在2mm，既保证了整体的结构强度，日常轻微磕碰不会出现开裂，也不会因为壁厚过厚导致注塑成型时出现缩痕，影响外观质感。内部空腔的深度做到25mm，

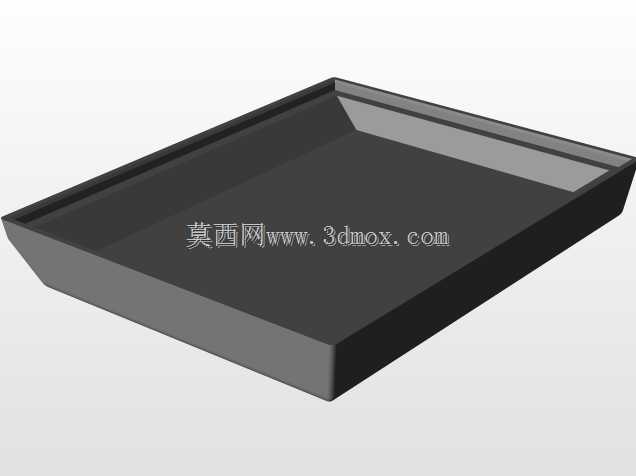

　　足够容纳日常桌面的大部分小尺寸零散物件，开口边缘做了1mm的止口配合，扣合的时候定位准确，不会出现上下盖错位的情况。很多工程师桌面都喜欢放一些和行业相关的小物件，这个收纳盒既符合电子行业的从业者的审美偏好，又有实际的使用价值，不会像纯装饰摆件那样放久了就被闲置。在做三维建模的时候，引脚的弯折弧度是需要重点把控的部分，要和真实SO-8封装的引脚成型角度完全一致，不能做成直上直下的生硬结构，否则整体的仿真感会大打折扣，本体表面的印字凹槽深度控制在0.2mm，后续做丝印或者填色处理的时候不会出现溢料的情况，整体的拔模斜度统一做1.5度，适配注塑量产的脱模需求，不需要做特殊的滑块结构就能完成开模，量产的成本控制也比较友好。
