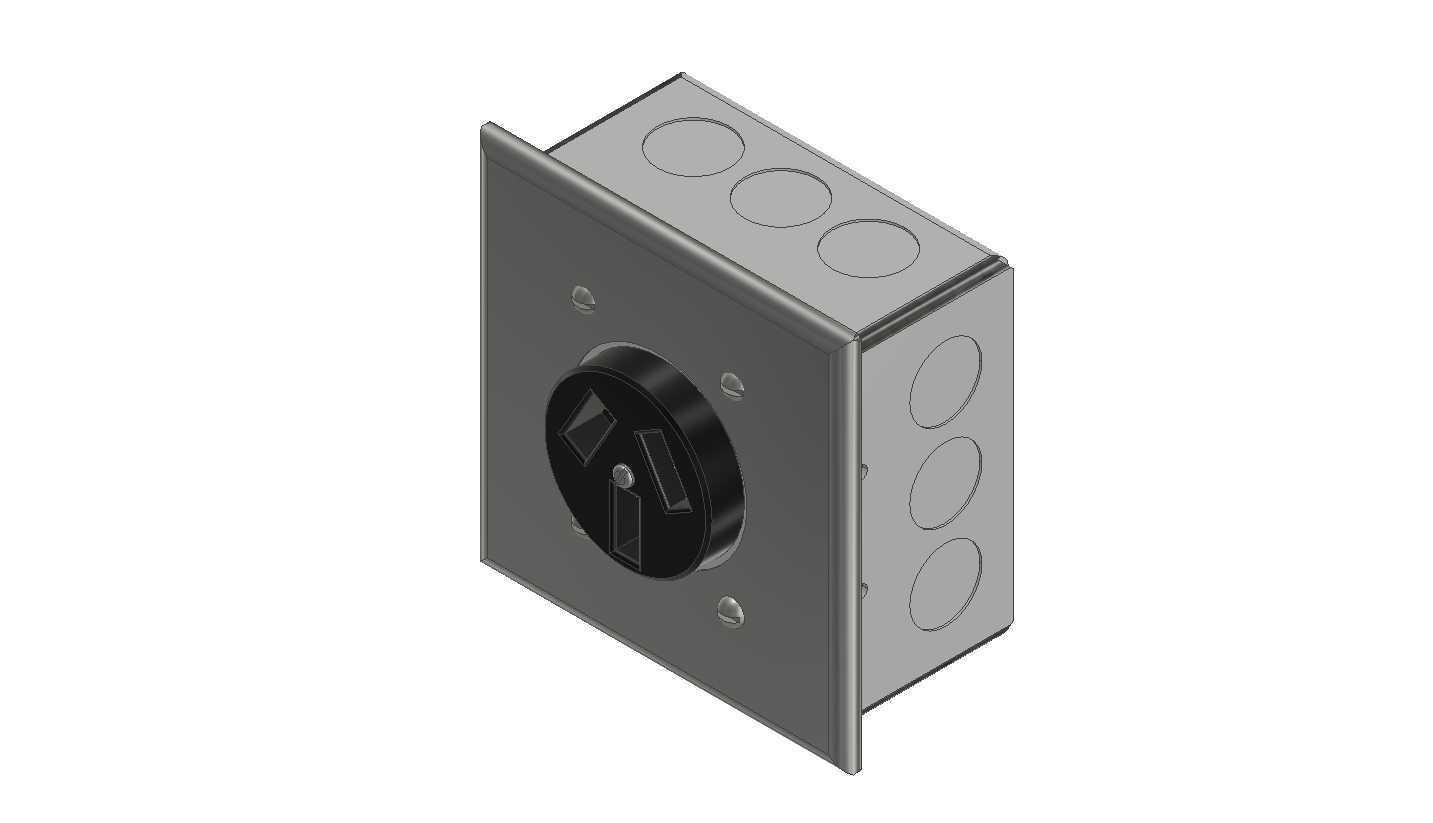

暗装式三孔电源插座金属接线盒结构

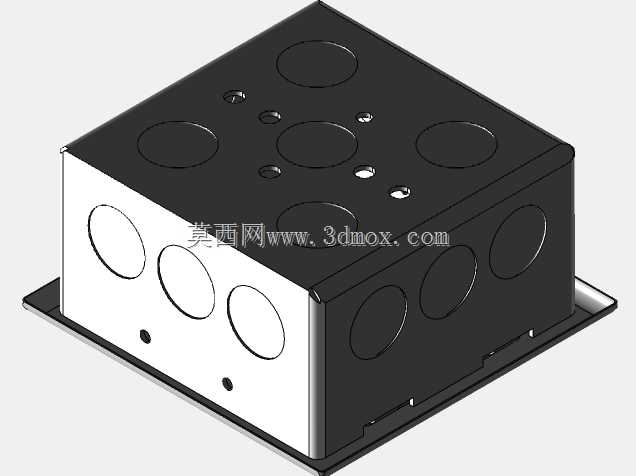

该结构为暗装式墙面电源配套接线装置，主要应用于民用住宅、商业办公空间、酒店客房等室内装修的强电布线场景，承担线路转接、插座承载与防护的核心作用，是室内电气布线系统中隐蔽安装的基础配件。从实际使用场景来看，这类金属接线盒通常预埋在墙体内部，仅操作面板外露于墙面，既能够为内部线缆接头提供封闭的防护空间，避免线缆裸露受潮、积灰引发的接触不良或漏电风险，也能为外露的插座面板提供稳固的安装支撑，适配常规墙面抹灰、瓷砖铺贴等不同装修面层的安装厚度。产品功能设计上，壳体侧面与顶面预留的多个圆形敲落孔，可根据现场布线的走向，任意选择进线、出线的开孔位置，适配不同方向的线管接入需求，无需现场额外钻孔，大幅降低施工改造成本；面板与底盒采用螺丝紧固的连接方式，四角预留的安装螺孔位置公差经过合理设计，可兼容市面主流规格的三孔插座面板安装，避免出现孔位错位无法装配的问题。设计思路层面，整体采用金属板材折弯焊接成型，相比传统塑料底盒拥有更高的结构强度，预埋过程中不会因混凝土挤压、墙面施工外力出现壳体变形，能够长期保持安装尺寸的稳定性；面板边缘做了折边处理，安装后可紧密贴合墙面，遮盖墙体预埋开孔的边缘缝隙，提升安装后的外观整洁度。外形尺寸方面，整体为方正盒体搭配前置安装面板的结构，盒体深度适配常规墙体预埋的深度要求，不会因盒体过深导致预埋时破坏墙体另一侧结构，也不会因深度不足导致线缆弯折空间不够、挤压面板造成装配凸起；面板的外轮廓尺寸略大于盒体，能够完全覆盖墙体上的预埋开孔，降低对现场开孔精度的要求，安装时仅需保证盒体水平预埋，即可实现面板与墙面的平整贴合。安装边界上，盒体的敲落孔尺寸适配常规家装、工装通用的穿线线管外径，接入线管后可通过锁母固定，保证线管与盒体连接牢固，避免后期布线拉扯导致线管脱落；面板与盒体的连接螺丝采用沉头设计，装配后螺丝头不会凸起于面板表面，保证插座安装后表面平整无突出。
