低温介质输送往复泵总成结构设计

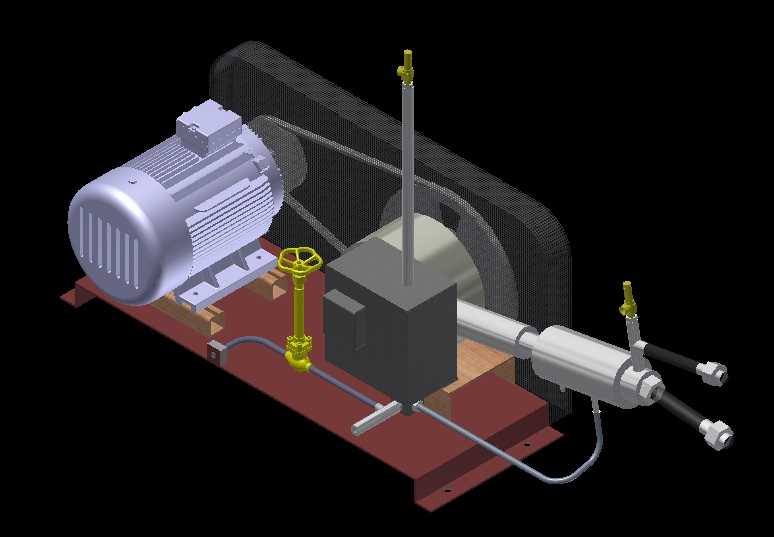

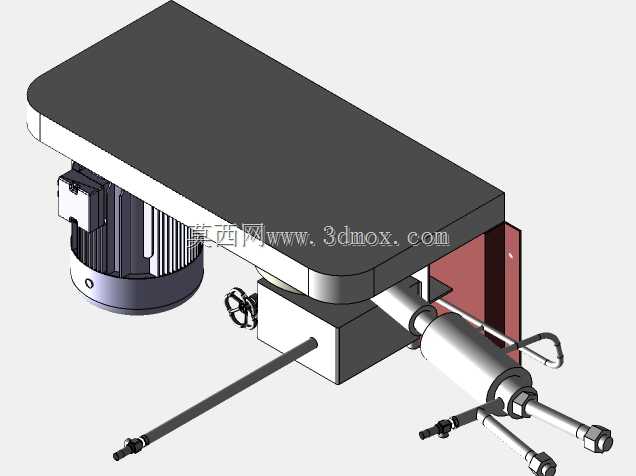

该往复泵总成主要面向低温液态介质的加压输送场景，常见于空分装置低温流体充装、低温实验系统介质循环、特种化工低温物料转运等工况，可实现低粘度低温洁净介质的稳定高压输出，避免输送过程中介质因压损出现提前气化，保障输送管路的压力稳定性。整套泵组采用集成式撬装底座设计，将驱动单元、传动减速单元、泵头做功单元、管路控制阀组、进出液接口全部整合在同一安装底板上，安装时仅需完成底座地脚固定、进出液管路对接、驱动电机电源接线即可投入使用，大幅缩减现场安装调试的工作量，也避免了分体安装带来的传动对中误差问题。驱动端采用标准三相异步电机提供动力，通过带传动结构实现一级减速，带传动的柔性传动特性可缓冲泵头往复运动带来的冲击载荷，同时具备过载打滑的保护作用，避免泵头卡滞时烧毁驱动电机；传动箱内部将电机输入的旋转运动通过曲柄滑块机构转换为柱塞的直线往复运动，配合泵头内部的进出液单向阀组，实现介质的吸入与加压排出过程，传动箱的润滑结构采用飞溅式设计，可保障内部运动副的长期润滑需求，减少日常维护频次。泵头采用卧式单柱塞结构，过流部件适配低温介质的低温特性，密封结构采用耐低温往复动密封组件，可在低温工况下长期保持密封性能，避免介质泄漏；泵头侧预留了压力检测、排气的接口，可根据实际工况加装对应的检测元件，满足不同场景的监控需求。管路上配置了手轮式截止阀，可在设备维护时切断进出液通路，外接管路采用硬管与柔性耐低温管路结合的配置，可吸收泵组运行时的微幅振动，避免管路应力集中导致的接头泄漏。整套泵组的安装边界充分考虑了常规工业现场的安装空间，底座预留的地脚孔位适配常见的混凝土基础安装尺寸，各部件的检修空间预留充足，日常维护时无需拆解整体撬装结构即可完成密封件更换、传动带张紧、阀组检修等常规操作；泵头的进出液接口采用标准管螺纹配置，可直接对接行业通用规格的输送管路，无需额外制作过渡接头。设计过程中对运动部件的动平衡做了优化，降低泵组运行时的振动幅值，可直接安装在常规工业地坪上，无需额外做特殊减震基础；传动带外侧配置了全封闭防护罩，避免运行过程中杂物卷入传动副，也可防止人员误触运动部件带来的安全风险，符合工业设备的安全防护要求。
