小型曲柄滑块结构活塞泵三维结构

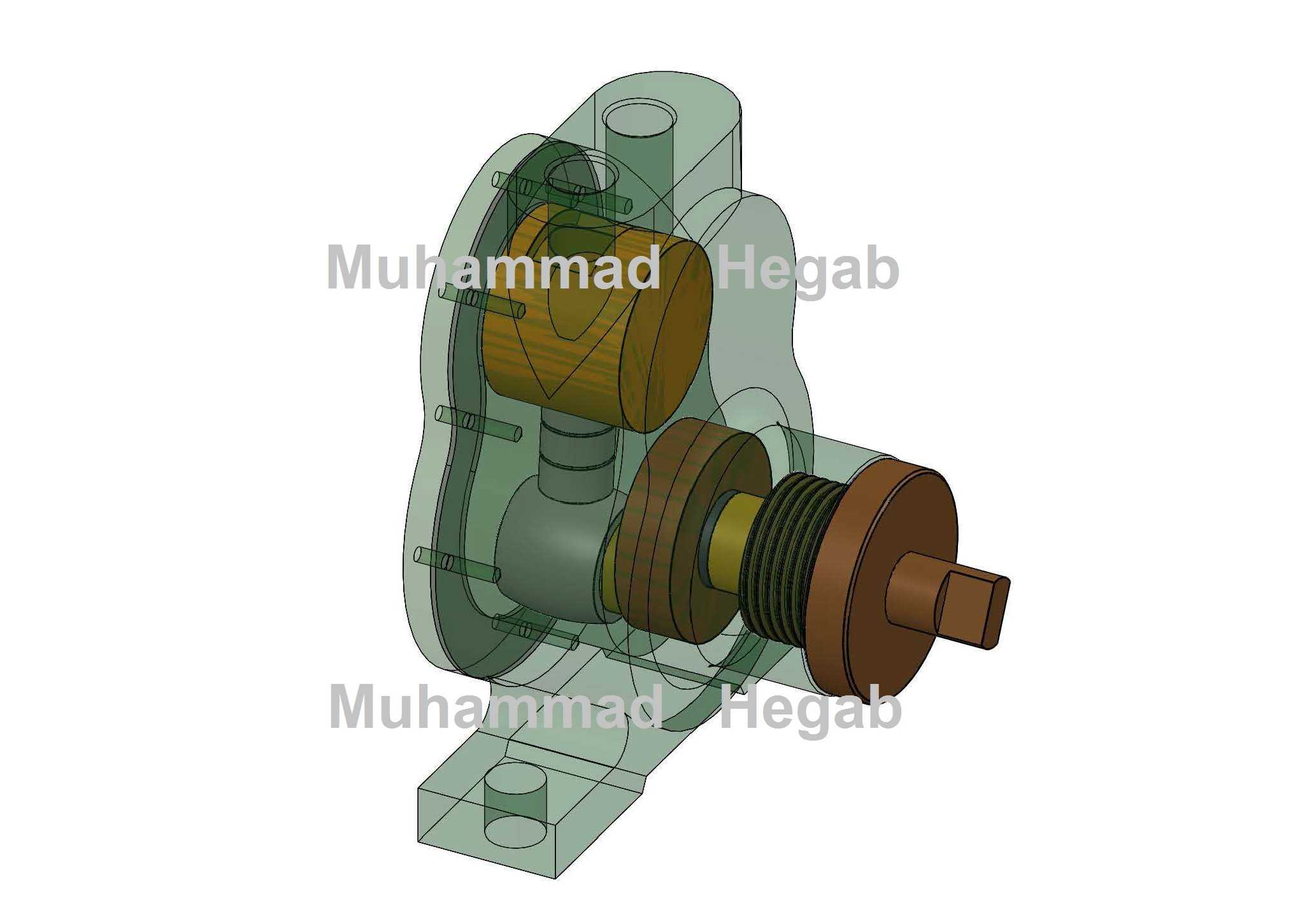

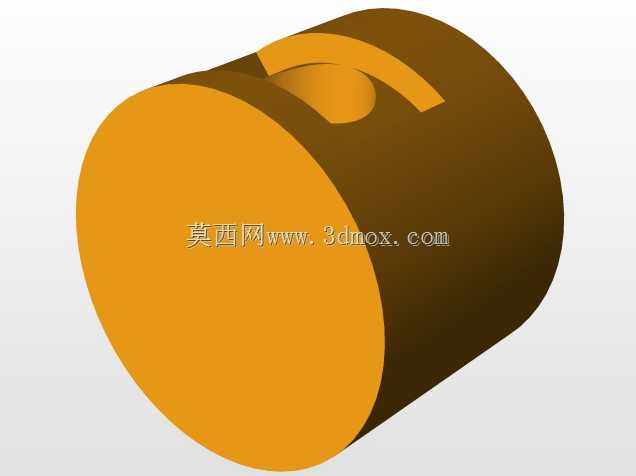

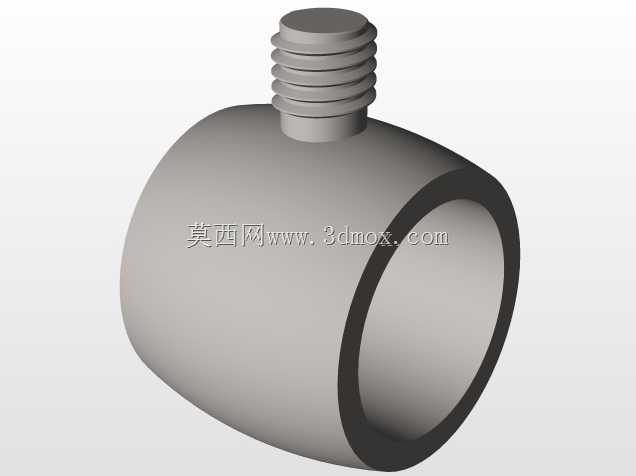

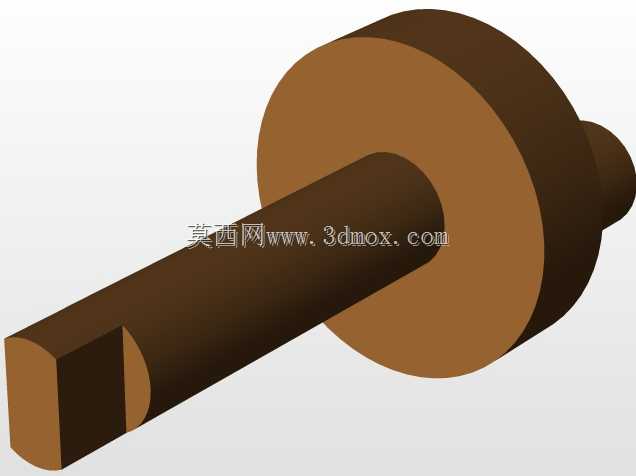

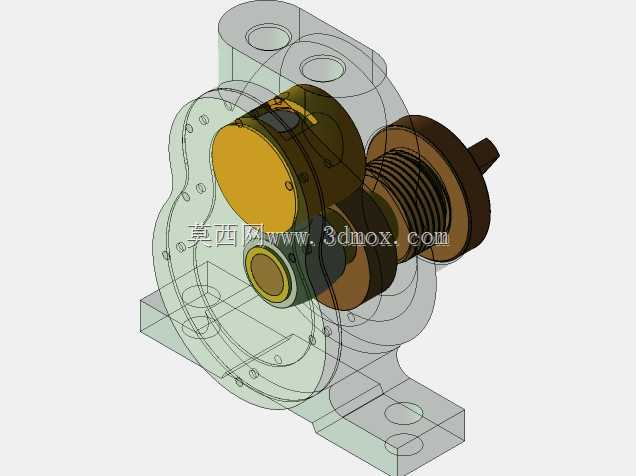

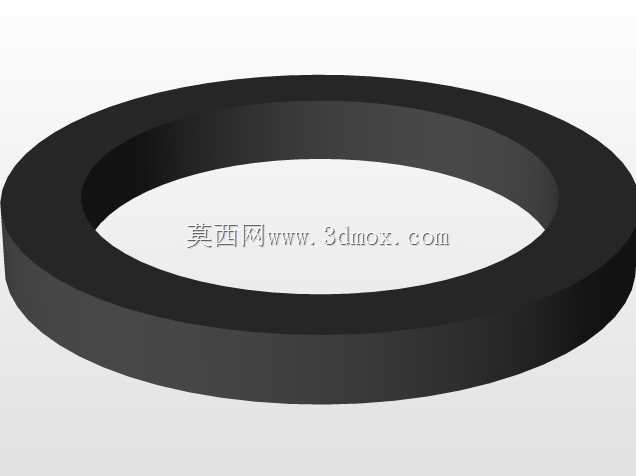

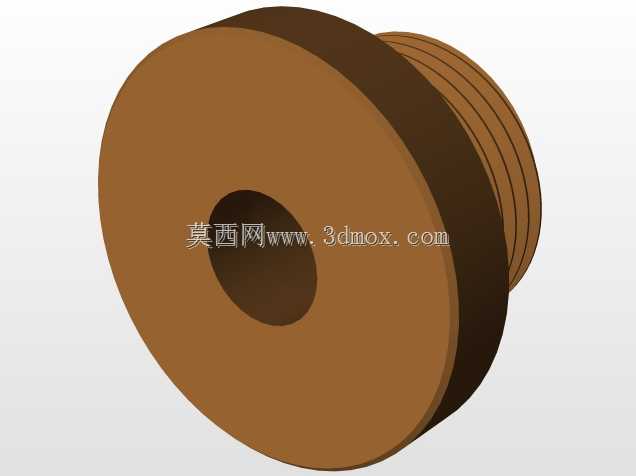

这款小型活塞泵采用曲柄滑块作为核心传动结构，整体采用半剖式透明壳体展示内部装配关系，可清晰观察到动力输入轴、偏心轮、连杆、活塞组件、进排液腔的完整配合逻辑，适合小流量流体输送场景使用，常见于实验室试剂输送、小型润滑系统供油、家用低压供水、小型设备冷却循环等工况，可适配低粘度清洁流体的输送需求，工作过程中通过动力输入轴外接动力源带动偏心轮旋转，将旋转运动转化为活塞的往复直线运动，通过活塞在缸套内的往复运动改变腔室容积，配合单向阀结构完成流体的吸入与排出动作。设计过程中优先考虑了组件的装配工艺性，壳体采用分体式拼接结构，各传动部件预留了合理的装配间隙，偏心轮与连杆接触位置、活塞与缸套配合位置均考虑了运动过程中的磨损余量，可在常规工况下保证长期运行的稳定性。安装边界上，泵体底部设置有带安装孔的固定支座，可直接通过螺栓固定在安装基面，动力输入轴采用标准方头结构，可直接连接联轴器或带轮传递扭矩，整体外形紧凑，占用安装空间小，无需额外设置复杂的安装支架即可完成部署。结构设计上，活塞密封采用多层环形密封结构，可有效降低工作过程中的流体泄漏量，进排液接口设置在泵体上部，可直接对接标准管路接头，减少现场管路改装的工作量。传动组件全部内置在壳体内部，外部无裸露运动部件，运行过程中安全性更高，同时壳体可对内部传动部件起到防护作用，避免外界粉尘、杂质进入运动配合面造成部件磨损。从建模逻辑来看，各部件均按照实际加工公差要求设置配合尺寸，缸套内孔与活塞外圆采用间隙配合，偏心轮与连杆衬套采用基孔制配合，可直接作为结构设计参考用于同类型小流量活塞泵的开发，也可用于教学场景演示容积式泵的工作原理，帮助设计人员理解曲柄滑块机构在流体输送设备中的应用方式，建模过程中对各部件的倒角、退刀槽等工艺结构均做了还原，不存在无法加工的理想化结构，可直接导出工程图用于生产参考。
