多步骤液压离心泵三维结构设计

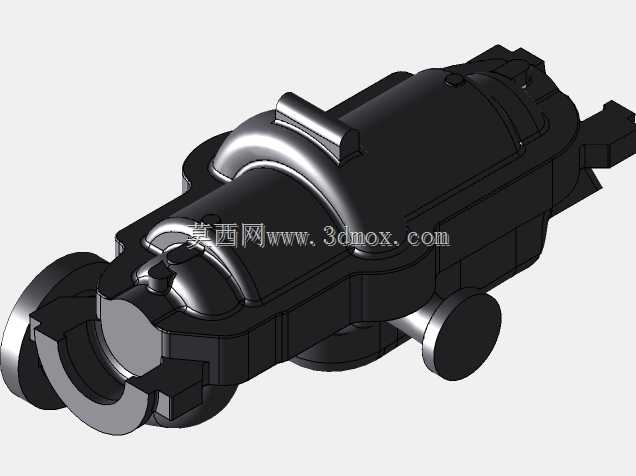

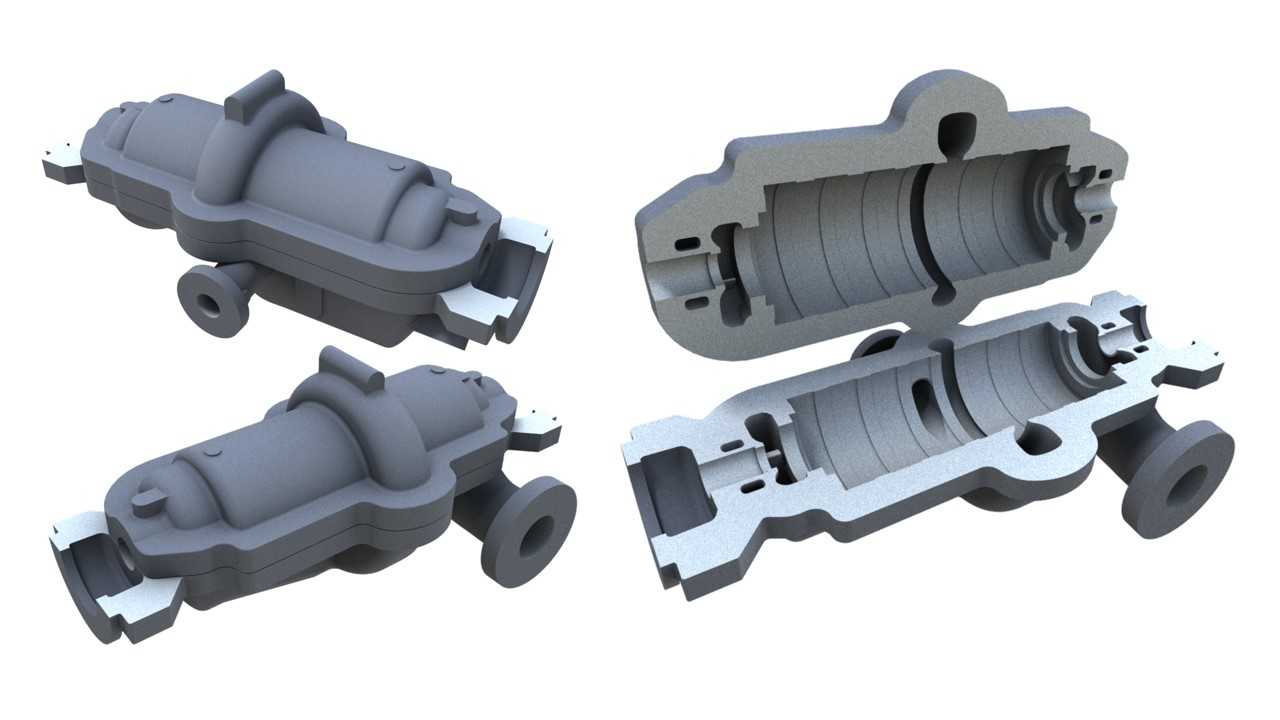

该模型还原的多步骤液压泵，主要面向液压系统压力介质输送、工业流体管路增压场景，在机床液压站、工程机械液压回路、化工流体输送单元中都有广泛适配空间，核心作用是为封闭管路内的液压油、中性流体提供稳定的压力输出，保障整个流体回路的动力供给稳定。从结构设计来看，整个泵体采用分段式集成壳体布局，进出液接口分别设置在泵体轴向两端与下部侧方，兼顾了轴向直通安装与侧接管路两种布管需求，安装法兰的孔位布局符合通用工业泵的安装尺寸规范，可直接适配现有同参数泵的安装基座，无需额外改动安装支架的孔位与支撑高度。泵体内部的流道采用逐级增压的结构设计，每一级叶轮腔的容积渐变过渡，可有效降低流体在泵腔内的紊流损失，提升泵的整体工作效率，壳体外部的加强筋沿泵体轴向与径向交错布置，既能够承受高压工况下的壳体形变应力，也能在泵组长时间运行时辅助散热，降低液压油因持续泵压产生的温升幅度。在安装边界设计上，泵体的轴向总长度、径向最大外径都经过尺寸校核，预留了足够的管路安装操作空间，侧方接口的中心高度与常规管路支架的支撑高度匹配，进出口的连接法兰端面粗糙度、密封槽尺寸都符合液压管路的密封要求，可直接适配标准O型密封圈与金属密封垫片，避免高压工况下的介质渗漏问题。设计过程中优先考虑了泵组的拆装维护便利性，泵体的分段连接面采用止口定位结构，装配时无需反复调整同轴度，连接螺栓的布置位置预留了标准扳手的操作空间，日常维护更换密封件、检修叶轮组件时无需完全拆除周边管路即可完成操作。泵体的支脚结构与下部壳体一体化铸造，支撑面的平面度经过结构优化，安装时可保证泵轴与驱动电机轴的同轴度公差在允许范围内，降低运行过程中的振动与轴承磨损速率，延长泵组的整体使用寿命。针对液压系统的机密性要求，外部壳体的所有连接位置都设计了双重密封结构，静态密封面采用耐油橡胶垫配合密封胶槽，动态轴伸位置预留了机械密封与骨架油封的安装空间，可根据实际输送介质的特性选择适配的密封组件，满足不同压力等级、不同介质特性的输送需求。
