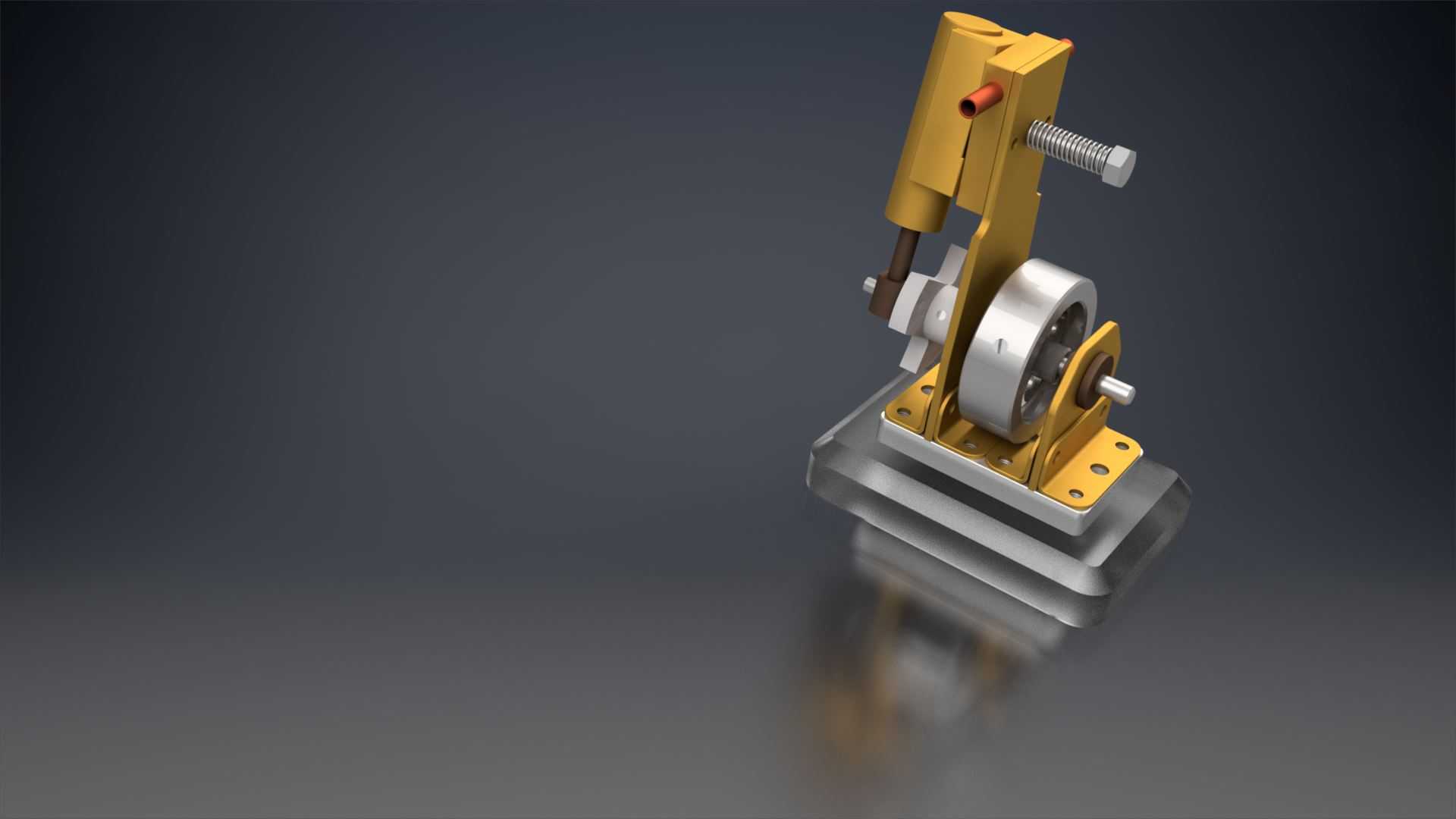

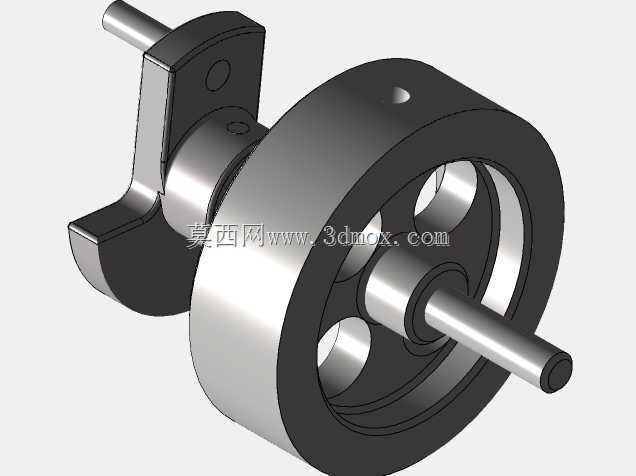

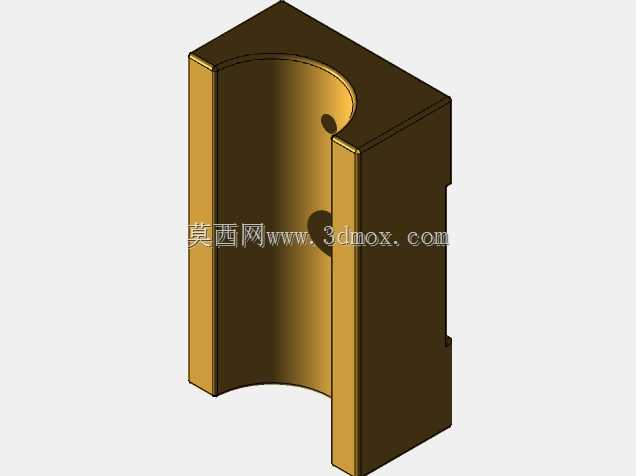

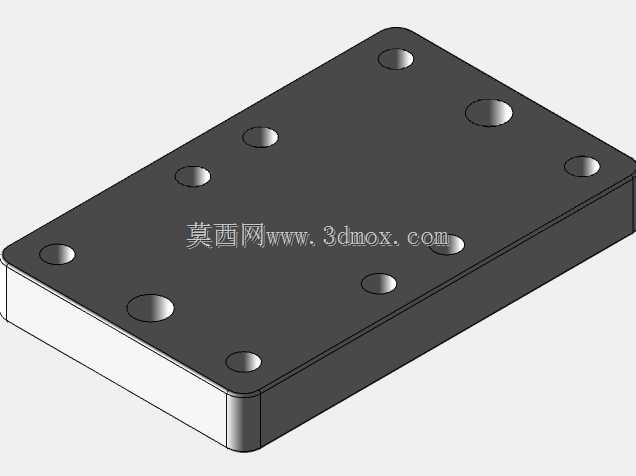

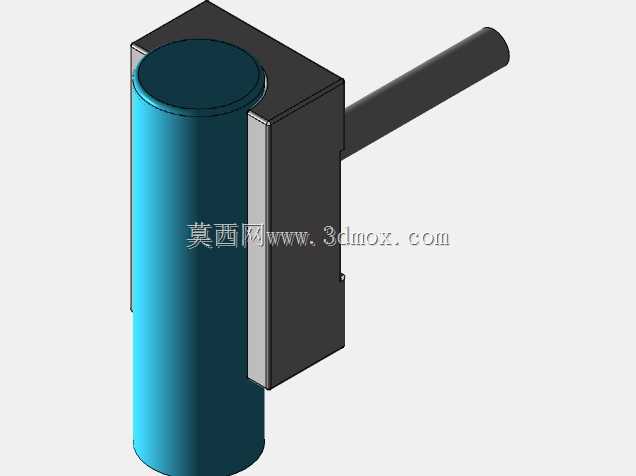

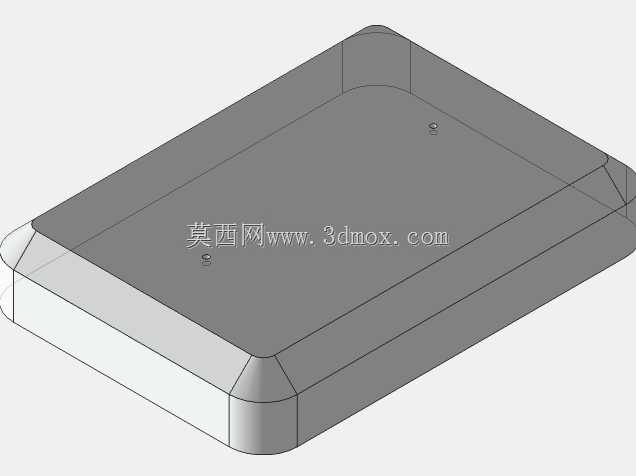

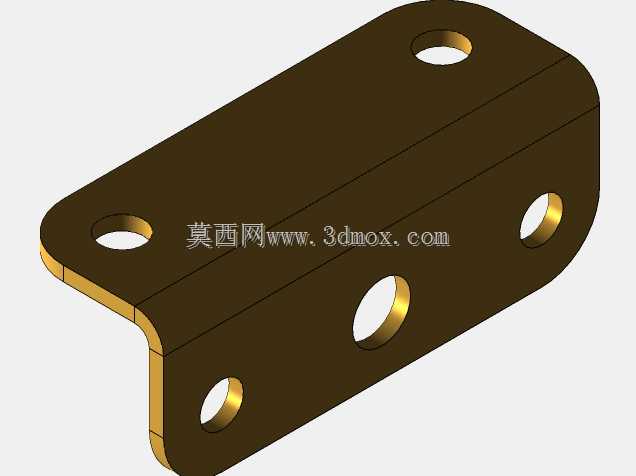

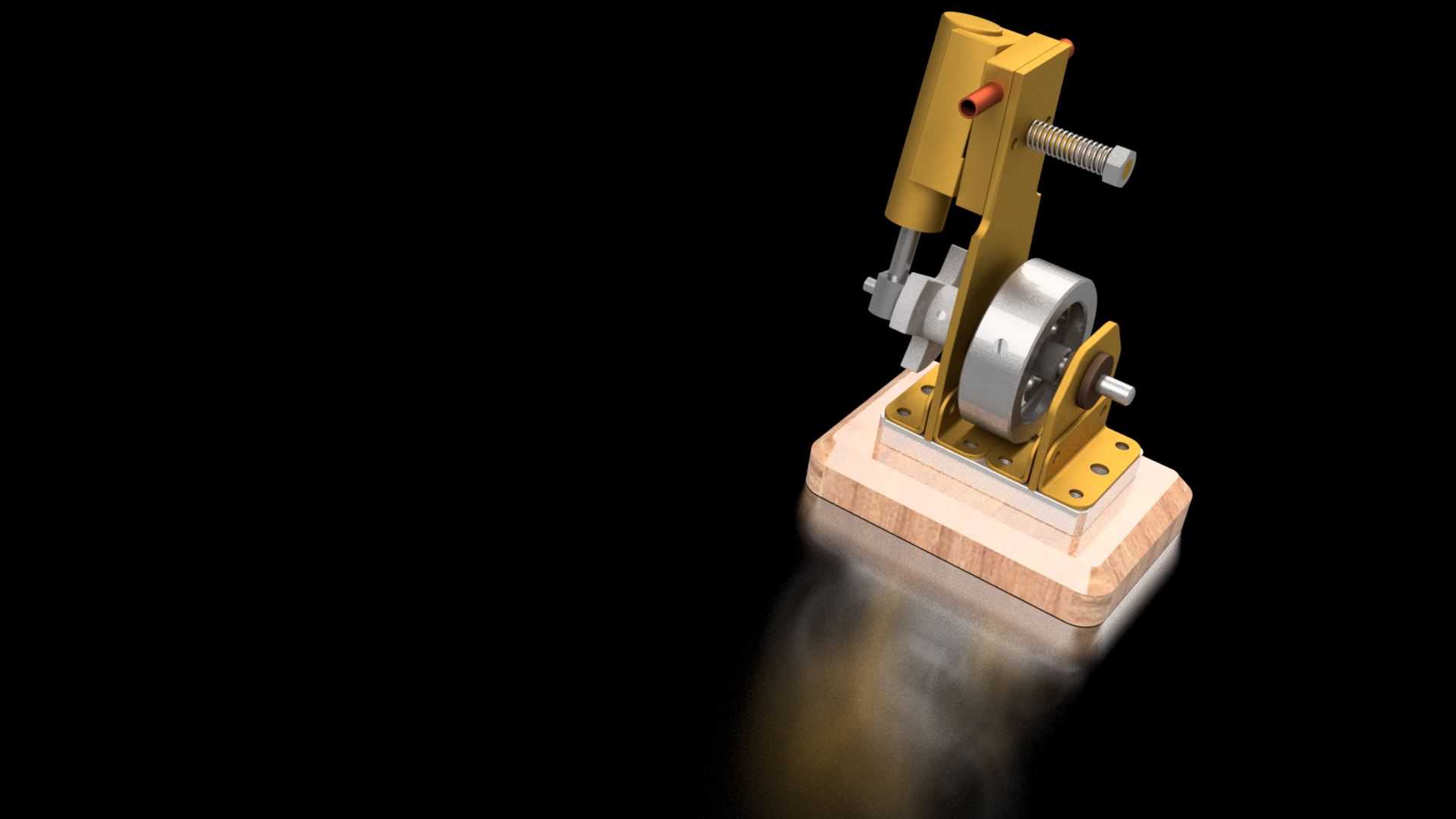

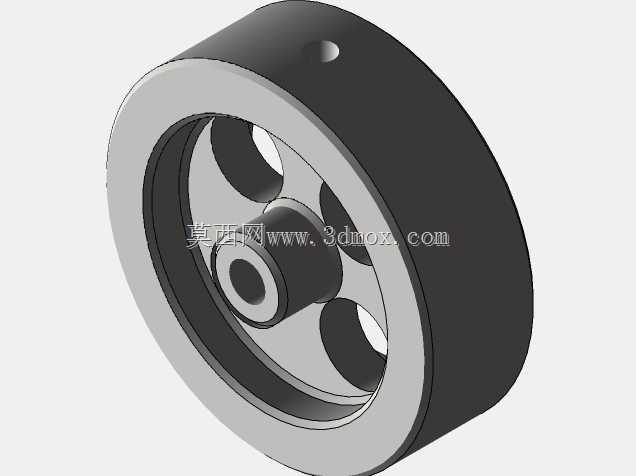

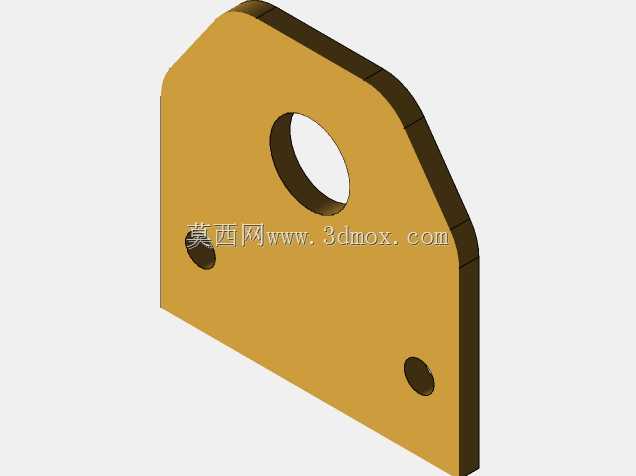

该小型动力结构可适配桌面级教学演示、微型气动工具动力端、小型实验台动力输出单元等场景,作为小功率往复动力输出部件使用,能够将缸体内部的流体压力或电磁推力转化为轴端的旋转扭矩,也可反向输入旋转运动实现往复泵送功能,适配低负载、小空间的动力传输需求。整套结构采用立式偏置布局,动力输出端的曲柄轮与竖直布置的活塞杆直接铰接,缸体通过两侧的定位凸台固定在L型安装支架上,支架底部预留了三层阶梯式安装基面,既可以通过底部通孔完成台面螺接固定,也可适配不同高度的对接安装位,避免与周边传动部件产生运动干涉。设计过程中优先考虑了运动部件的同轴度公差,曲柄轮与输出轴采用过盈配合加平键定位,活塞杆与缸体内壁的配合间隙控制在0.02-0.04mm区间,既保证往复运动的顺滑性,也能减少工作过程中的漏气或泄压损耗;侧面的调节螺杆用于调整缸体的安装预紧力,同时可微调活塞的行程上止点位置,适配不同工况下的行程需求。整套结构的安装边界控制在极小范围内,横向最大尺寸不超过120mm,纵向总高度控制在180mm以内,底部安装基面的孔位间距按照通用微型实验台的安装标准设计,可直接替换同规格的小型动力单元,无需额外加工转接板。结构外露的运动部件均做了圆角处理,曲柄轮外侧预留了平衡配重的安装位,高速运转时可降低整体振动幅度,支架与缸体的连接位置设置了加强筋,能够承受活塞往复运动带来的周期性冲击载荷,避免长期运行后出现连接松动的问题。整套结构的零件拆分逻辑清晰,每个零件的装配基准统一,既可以作为机械原理课程的装配实训案例,也可直接改制为小型真空泵、微型计量泵的核心动力端,适配小流量流体输送、低转速动力输出的实际工况,运动过程中无多余的冗余结构,传动路径短,动力损耗相比同规格的齿轮减速式动力结构更低,维护时仅需定期检查活塞杆处的密封件磨损情况即可,拆装流程简单,不需要专用工装就能完成全部零件的拆解与重组。
