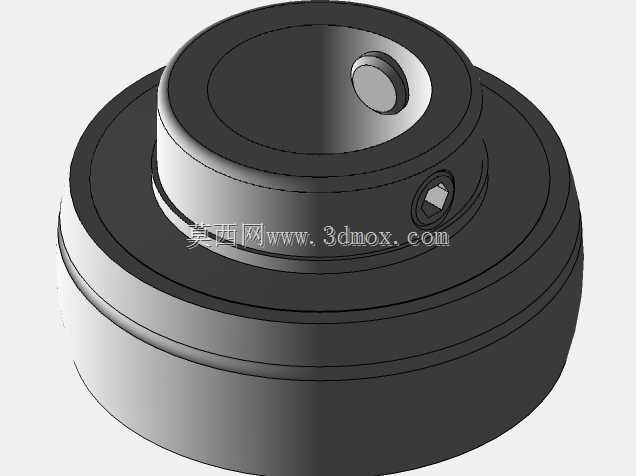

法兰安装式带轮蜗杆传动组件结构

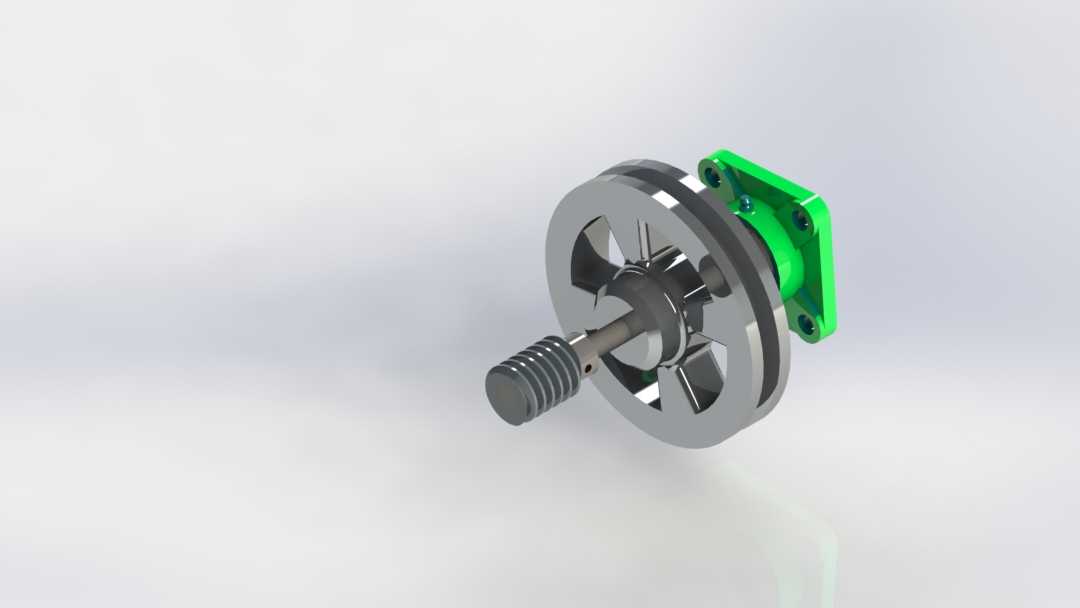

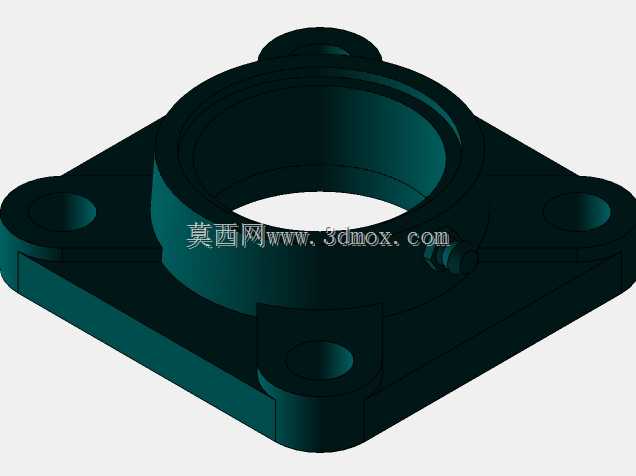

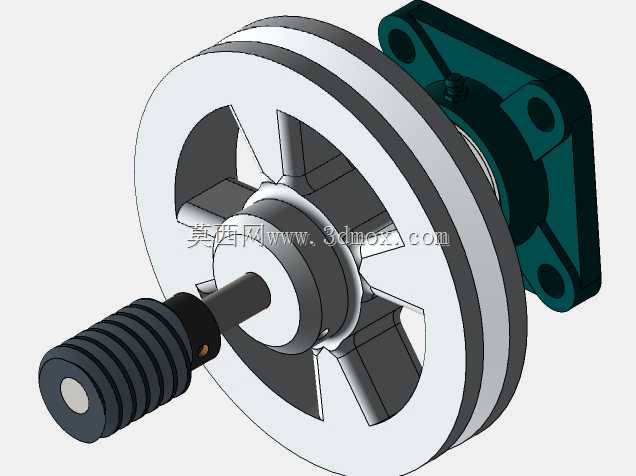

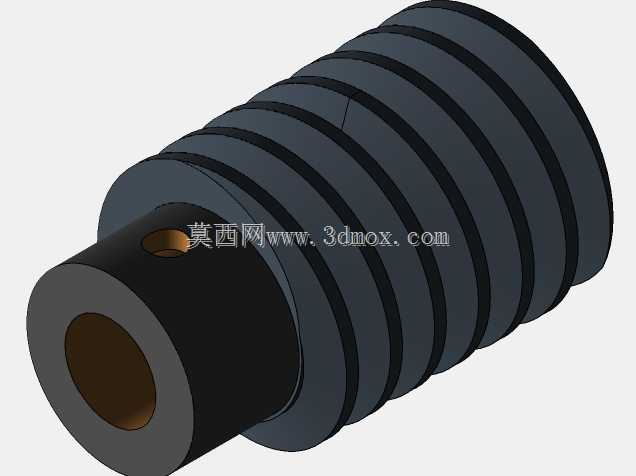

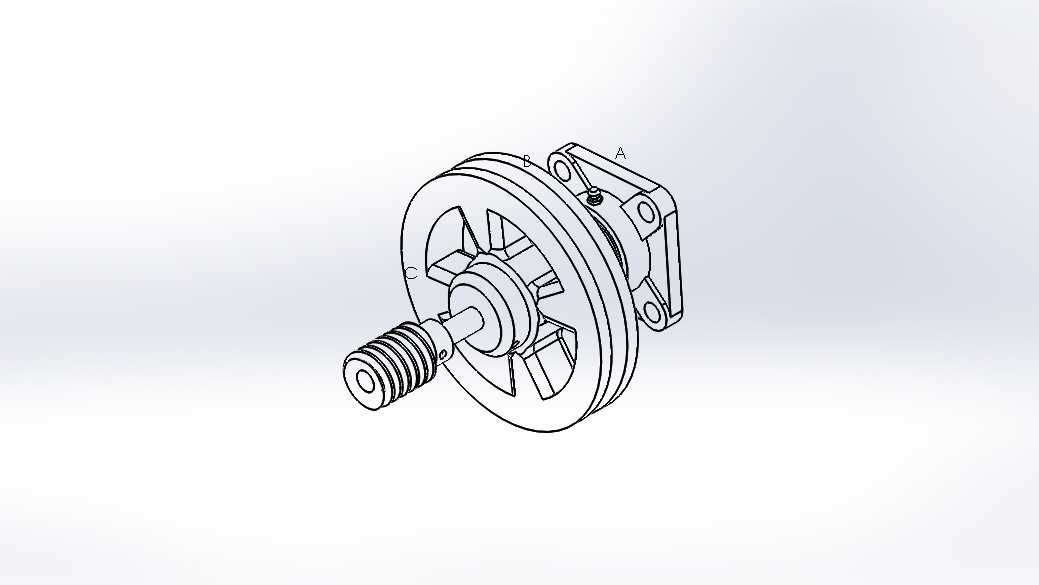

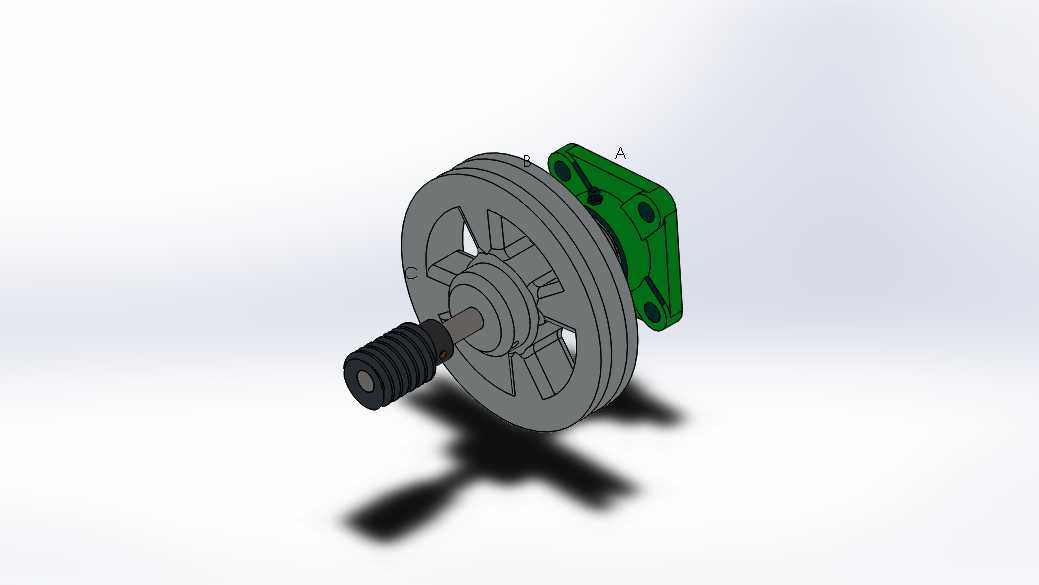

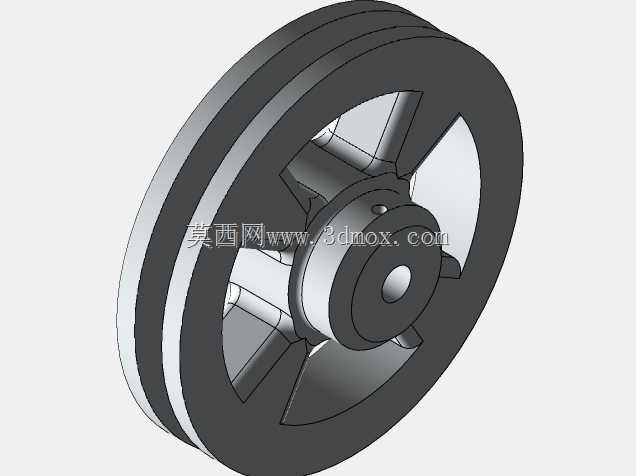

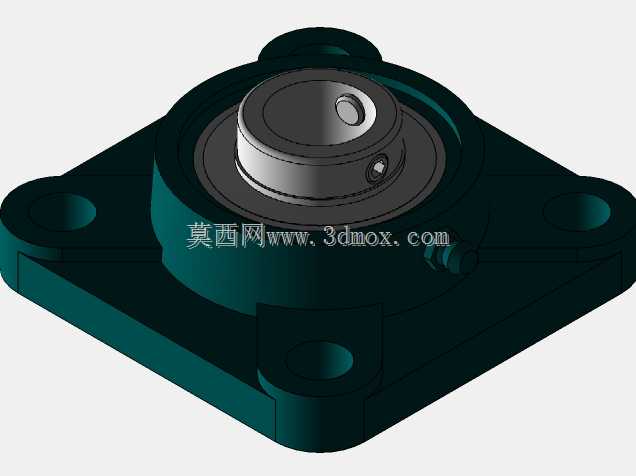

这套传动组件常应用在中小功率的动力传输场景中，比如小型输送设备的动力输入端、轻工机械的进给传动单元，或是小型农机的辅助传动部位，依靠蜗杆与带轮的集成结构，实现动力的转向传输与减速增扭，适配转速不高、载荷平稳的工况。从结构设计来看，组件将V型带轮与蜗杆轴做同轴集成，省去了额外的联轴器连接环节，既压缩了整体安装空间，也减少了传动链上的连接误差累积，提升传动效率的同时降低了装配难度。端部的绿色法兰安装座是整个组件的安装基准，座体上预留了四个均布的安装孔，孔位公差按照IT7级精度设计，能够直接与设备的安装面板贴合固定，安装时无需额外制作转接支架，适配常见的10-15mm厚度的设备安装面板，法兰止口与安装面板的定位孔配合间隙控制在0.02-0.05mm之间，保证安装后轴系的同轴度符合传动要求。带轮部分采用辐条式结构，相比实心轮体减重30%左右，轮槽尺寸适配标准A型三角带，轮槽表面做了粗糙度Ra1.6的加工处理，减少皮带运行时的磨损，延长皮带使用寿命。蜗杆轴端的螺纹段为动力输入连接位，可直接与驱动电机的输出轴通过键连接固定，轴肩位置做了退刀槽设计，避免装配时应力集中，同时轴系内部集成了滚动轴承支撑，轴承位的公差按照k6级加工，保证轴承内圈与轴的配合紧密，运转时不会出现跑圈问题。设计过程中优先考虑了组件的维护便利性，法兰座与带轮侧的端盖采用螺栓连接，需要更换轴承或维护密封件时，只需拆卸端盖螺栓即可完成操作，无需将整个组件从设备上拆下，大幅降低后期运维的工作量。整个组件的轴向安装长度控制在180mm以内，径向最大尺寸为带轮的120mm外径，安装时只需在设备面板上预留对应直径的过孔与法兰安装孔位即可，不会占用过多的设备内部空间，适配紧凑型设备的布局需求。传动比设计上，蜗杆头数为1，配合对应的蜗轮可实现1:20到1:40的减速比范围，输出扭矩能够覆盖0-50N·m的工况需求，运行时的噪音控制在60分贝以内，符合轻工生产场景的噪音要求。
