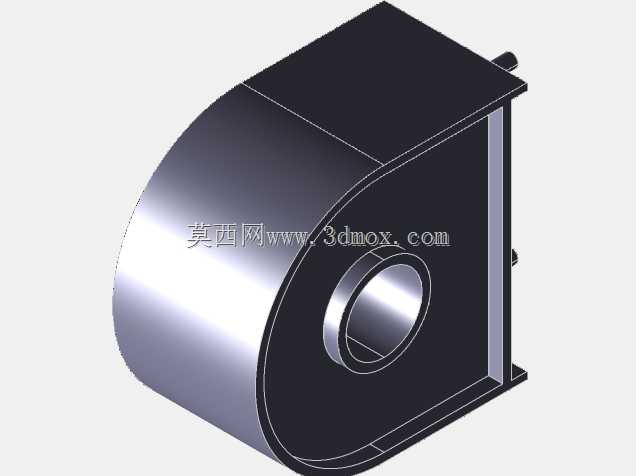

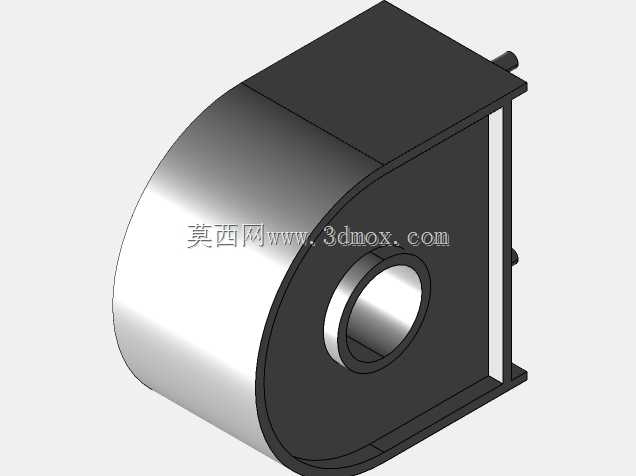

精密电流互感器结构三维设计方案

在低压配电、工业电气控制、电能计量等场景中，电流互感器是承担大电流转换、电气隔离、测量采样的核心元件，其结构设计的合理性直接影响采样精度、安装适配性与长期运行可靠性。这款电流互感器的三维结构设计，完全围绕实际工程安装与功能需求展开，没有冗余的装饰性结构，所有外形轮廓都服务于功能实现与安装适配。从结构布局来看，该互感器采用穿心式主体结构，中部预留的穿线孔尺寸匹配常规10平方至70平方的动力线缆穿过，主体外壳采用阻燃工程塑料的包覆结构，既可以保护内部的铁芯与绕组不受外力磕碰、粉尘潮气侵蚀，也能保证足够的绝缘强度，避免一次侧与二次侧之间出现绝缘击穿风险。设计过程中优先考虑了安装边界的适配性，底部预留的两个安装孔位间距符合常规DIN导轨安装与底板螺丝固定的通用尺寸，安装孔周边做了加厚的凸台结构，避免长期受震动后安装位出现开裂变形。主体侧面的二次接线端子采用内凹式设计，既可以保证接线后导线接头不会突出主体轮廓，避免相邻电气元件之间的安全距离不足，也能防止接线端子被意外触碰造成短路。从功能实现的角度，内部铁芯采用闭合式环形结构，绕组均匀绕制在铁芯圆周上，这种结构可以有效降低漏磁，保证不同负载下的电流变比精度，外壳的壁厚均匀控制在2.5mm，既满足注塑成型的工艺要求，也不会因为壁厚过大造成材料浪费，或是壁厚不足导致结构强度不够。在实际选型应用中，这类互感器可以适配抽屉式低压柜、动力配电箱、电机控制回路等多种安装场景，整体外形的长宽高尺寸控制在紧凑范围内，不会占用过多柜内安装空间，相邻元件排布时不需要额外预留多余的安全间隙。设计时还考虑了现场施工的便利性，穿线孔的边缘做了圆弧倒角处理，穿线时不会划伤线缆的绝缘层，二次接线端子的螺丝规格匹配常规电工螺丝刀的操作尺寸，不需要特殊工具就能完成接线作业。整个结构没有复杂的异形曲面，所有棱角都做了R2以上的圆角过渡，既符合塑料制品的成型工艺要求，也能避免安装维护时尖锐棱角划伤操作人员。从电磁兼容的角度，外壳的闭合结构可以减少外部杂散磁场对内部绕组的干扰，保证采样信号的稳定性，即使在靠近变频器、接触器等强干扰源的柜内位置安装，也能保证测量精度符合设计要求。
