COFI燃烧器用高压点火变压器结构

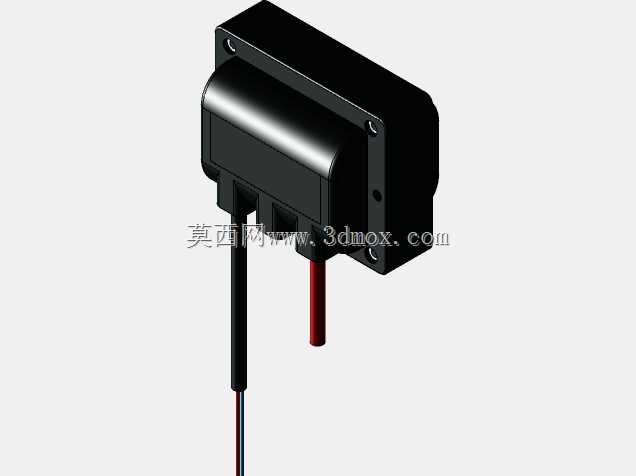

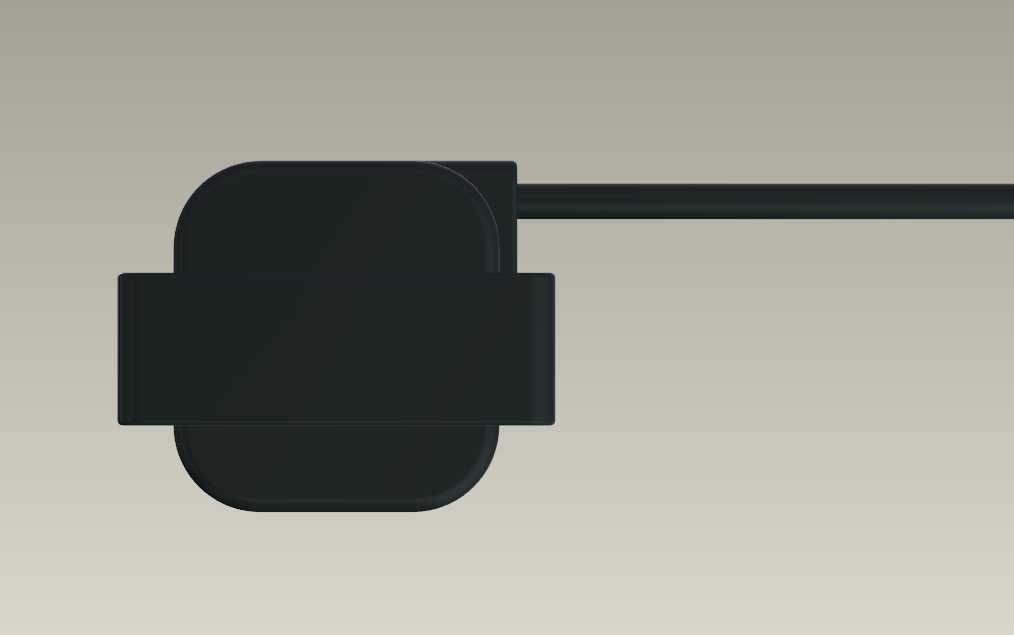

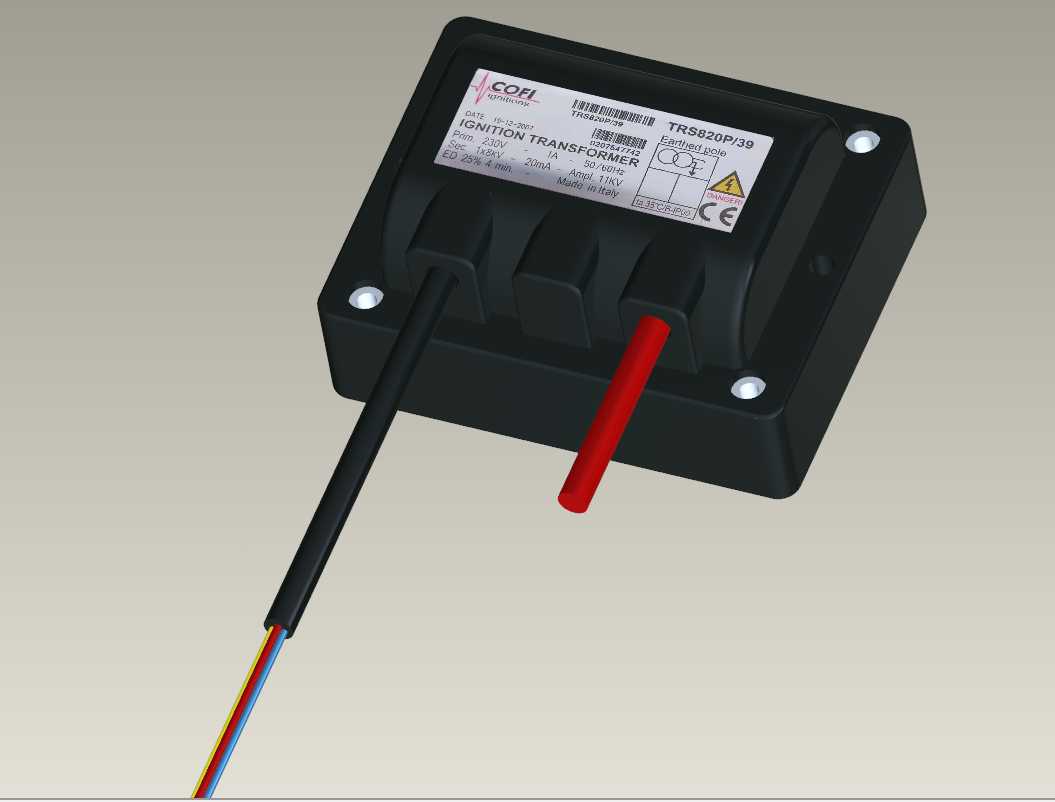

这款点火部件主要适配工业燃烧器、燃气加热设备、燃油锅炉的点火回路，在燃烧系统启动阶段承担高压放电点火的核心功能，通过将常规工频输入电压升压至千伏级，在点火电极端形成稳定电弧，引燃通入燃烧室的燃气或雾化燃油，是燃烧设备启动环节不可或缺的核心电气部件。从结构设计来看，整体采用方形密封壳体设计，壳体选用阻燃耐温的工程塑料材质，表面做哑光防腐蚀处理，可适应燃烧设备周边较高的环境温度，同时避免外界油污、粉尘侵入内部绕组造成绝缘失效。壳体四角预留嵌入式安装固定孔，采用沉头结构设计，安装后固定螺钉头部不会突出壳体表面，可有效压缩安装所需的空间余量，适配燃烧器内部紧凑的排布空间，安装时可直接通过螺钉固定在燃烧器的电气安装板上，无需额外设计转接支架。接线端采用双出线结构，一侧为低压输入线缆，包含多股不同颜色的芯线，对应电源输入、接地等回路，线缆根部做防弯折应力处理，避免设备运行过程中震动导致线缆根部断裂；另一侧为高压输出端，采用绝缘性能优异的高压引出杆，可直接连接点火电极的高压引线，输出端周边的壳体做凸起绝缘围挡，降低高压端与周边金属部件发生爬电、击穿的风险。产品标签区域预留平整的标识粘贴位，清晰标注接线定义、电气参数与安全警示标识，方便现场安装接线时快速核对回路，避免接错线导致部件烧毁。在设计建模过程中，重点还原了壳体的安装孔位尺寸、出线端的位置与伸出长度、壳体整体的长宽高边界，所有配合面的拔模角度、圆角过渡都按照实际注塑件的工艺要求还原，可直接用于燃烧器电气舱的布局干涉检查，也可作为点火系统选型时的安装空间校核参考。建模时对内部绕组区域做了等效实体处理，既保证整体外形与安装尺寸的准确性，也控制了模型的整体体量，方便在整机装配时调用，不会造成装配文件过大卡顿。实际应用中，这类点火变压器通常配套燃烧控制器使用，在控制器发出点火指令后短时间工作，输出高压脉冲完成点火，待火焰检测回路确认点火成功后即停止工作，属于短时工作制的电气部件，因此壳体的散热结构无需做额外的鳍片设计，依靠壳体自身自然散热即可满足工作要求，这一点在结构设计上也得到了体现，整体外壳无多余的散热开槽，进一步提升了壳体的密封防护等级，可适应多粉尘、少量油污飞溅的安装工况。
