5A量程交流电流互感器结构设计

这款小型交流电流互感器主要面向低压配电、智能家电、工业控制回路的电流采样场景，在终端用电监测、电机过载保护、电能计量模块中承担电流信号转换的核心作用，可将回路中0-5A的交流大电流按固定变比转换为毫安级小信号，供后续采样电路、保护芯片做数据处理，避免强电直接接入弱电控制板带来的击穿风险。

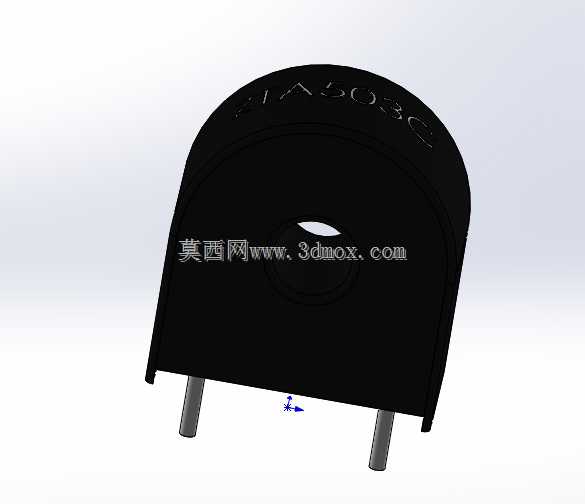

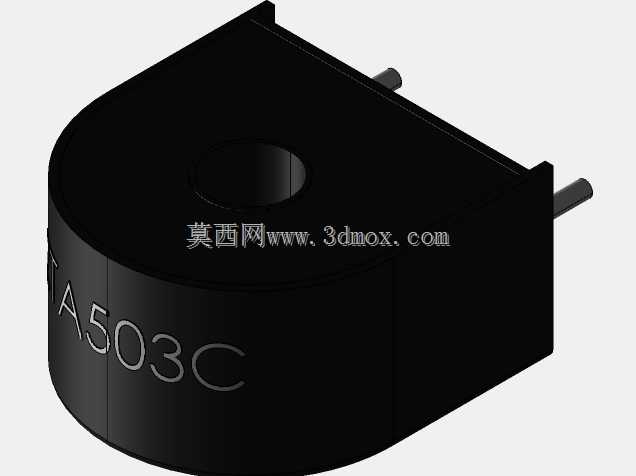

从结构设计来看，整体采用半圆弧顶加直边侧壁的塑封外壳，外壳做全黑绝缘包覆，内部环形磁芯完全被封装在阻燃塑壳内部，既可以隔绝外界粉尘、潮气对磁芯与绕组的侵蚀，也能避免安装过程中绕组磕碰损伤，同时塑壳的绝缘性能可满足强电回路的爬电距离要求，适配PCB板载安装的安规标准。底部伸出的两根直插式引脚采用标准2.54mm间距设计，可直接波峰焊接在PCB对应焊盘上，不需要额外的固定支架，安装时仅需在PCB上预留对应位置的两个焊盘孔，以及匹配外壳轮廓的避让空间即可，整体占用板面积极小，适合高密度布板的智能控制器、电能计量模块使用。

设计过程中优先考虑了板载安装的空间兼容性，外壳顶部的圆弧过渡可以减少安装时与周边元器件的干涉，直边侧壁可在插件时快速定位，避免插件过程中器件旋转偏移。引脚长度经过适配常规PCB板厚与波峰焊工艺要求，既保证焊接时引脚穿过焊盘后有足够的吃锡长度，也不会因为引脚过长导致剪脚工序额外增加工作量。外壳表面印制的型号标识采用模压工艺，不会因为长期使用出现标识磨损脱落，方便生产过程中的物料核对与后期运维的器件识别。

实际选型使用时，需要注意该器件仅适用于工频交流回路的电流检测，不能用于直流电流采样，安装时要保证主回路穿心导线从互感器中心孔位穿过，避免因偏心导致采样精度偏差。其塑封外壳的耐温范围适配常规工业级电路板的工作温度区间，可在-20℃到85℃的环境下长期稳定工作，不需要额外的散热结构。对于结构设计人员来说，在做PCB布局时，需要在器件周边预留至少1mm的避让空间，避免周边高大元器件遮挡导致插件困难，同时要注意该器件为磁敏感元件，布局时要远离强磁元件、大电流走线，避免外部磁场干扰采样精度。
