立式工业燃气加热炉成套装置结构设计

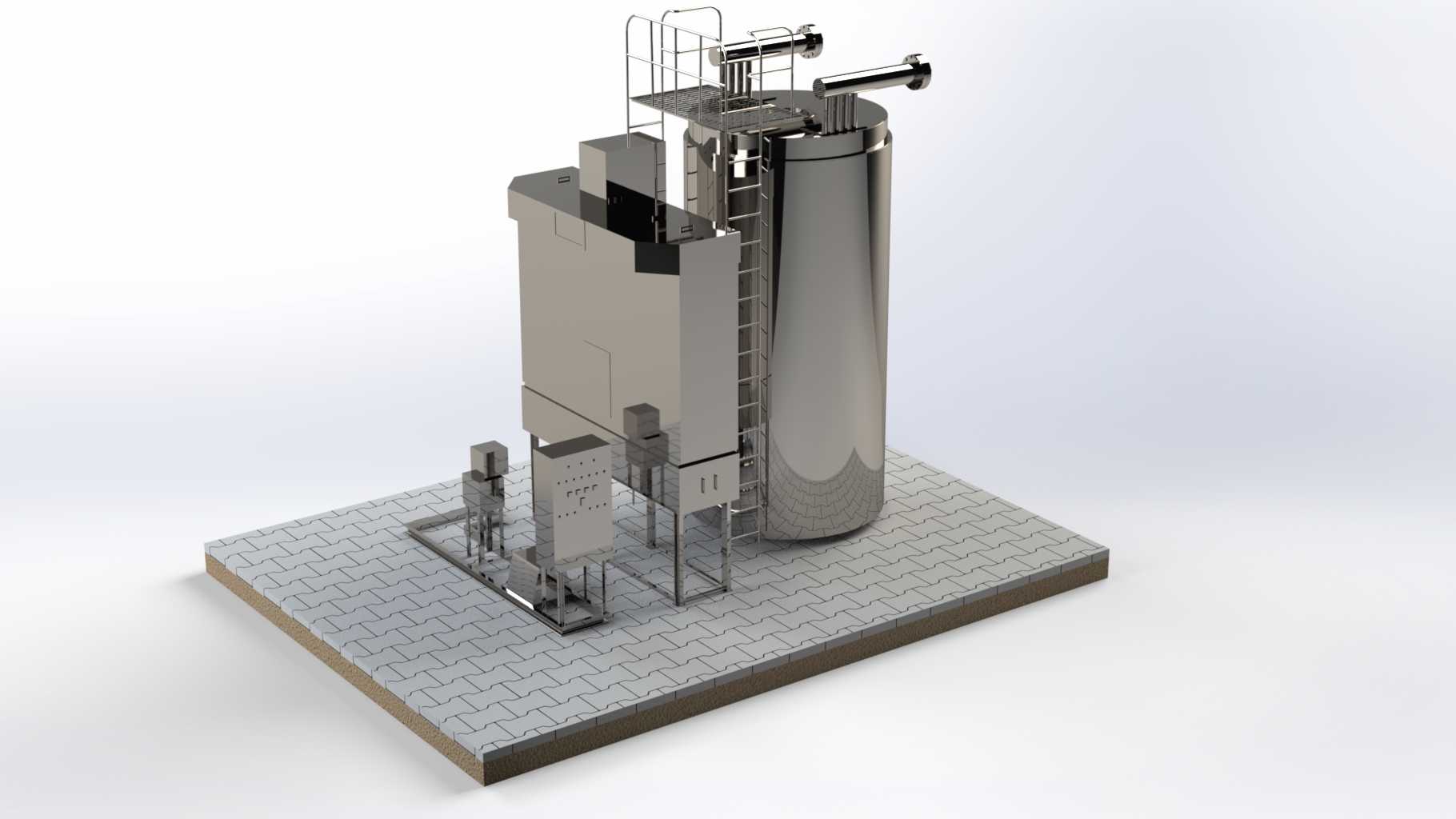

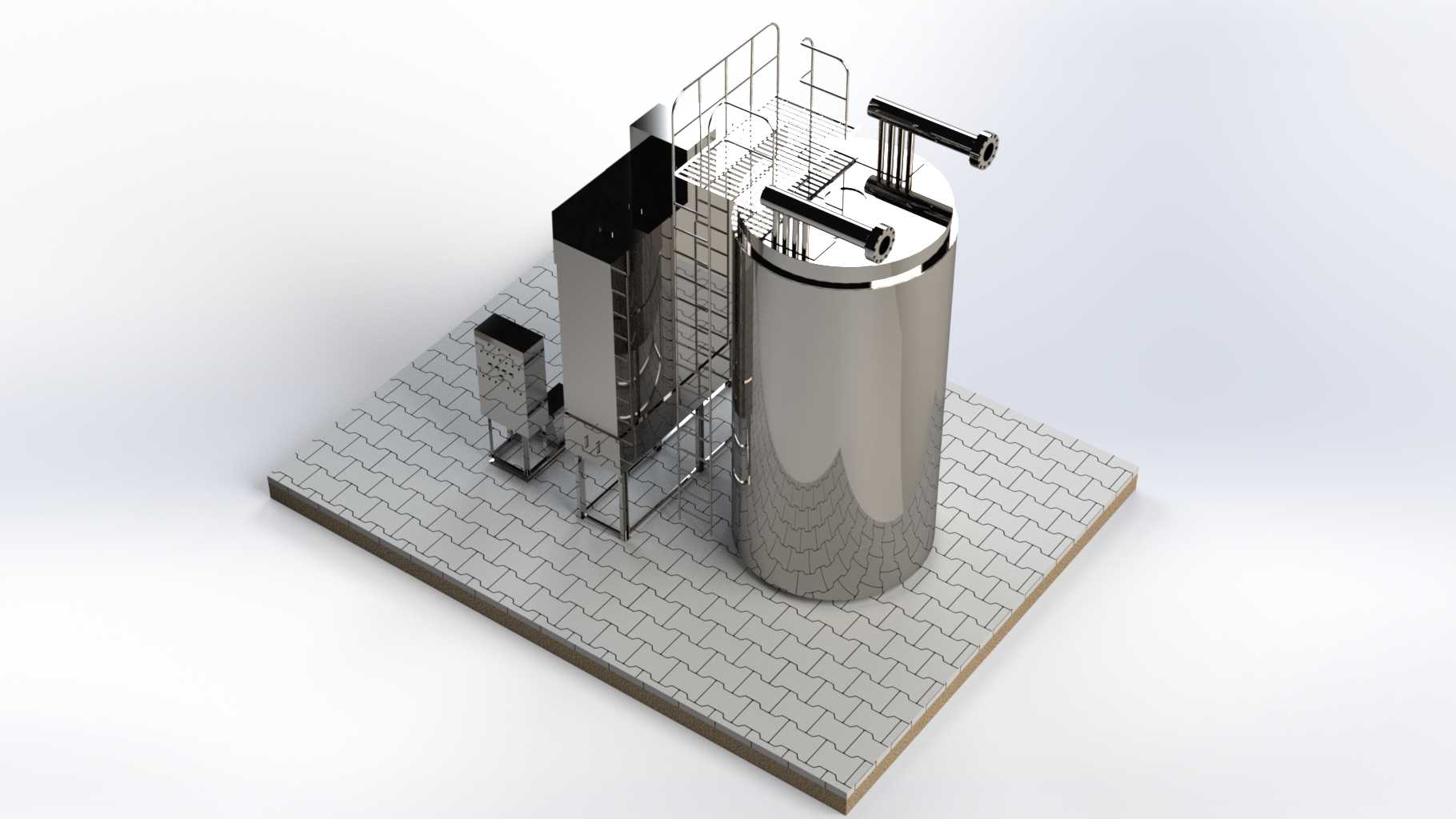

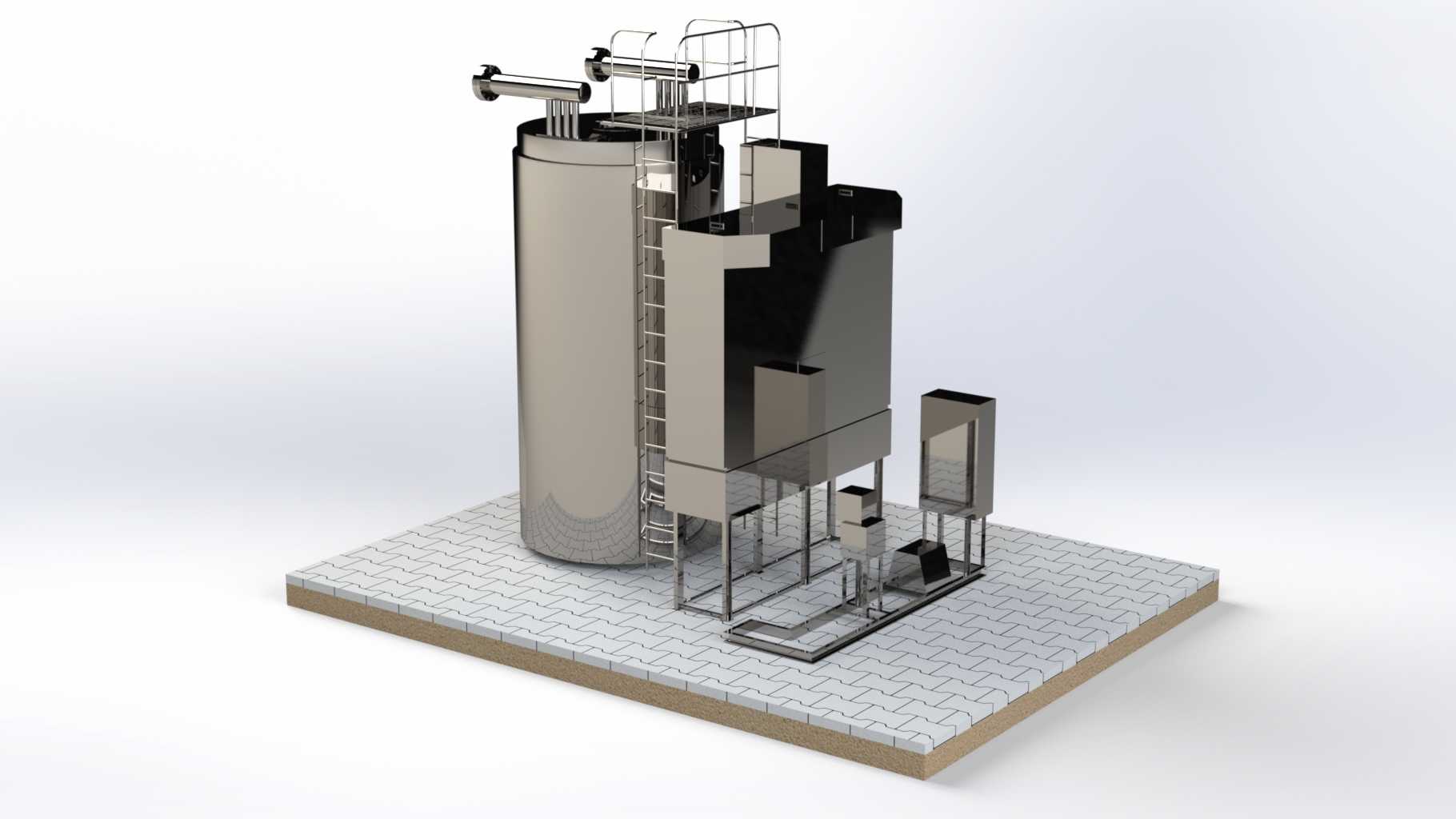

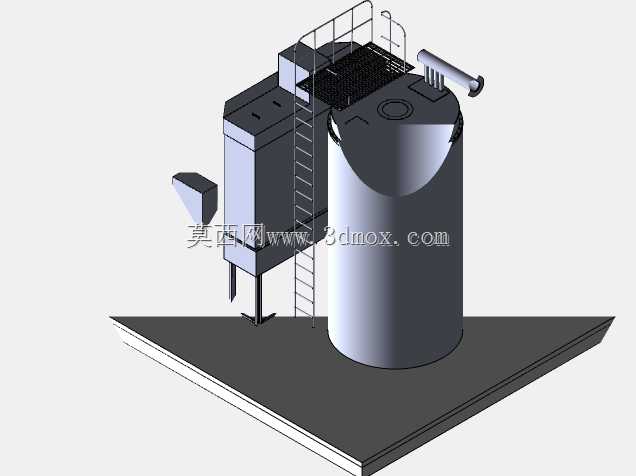

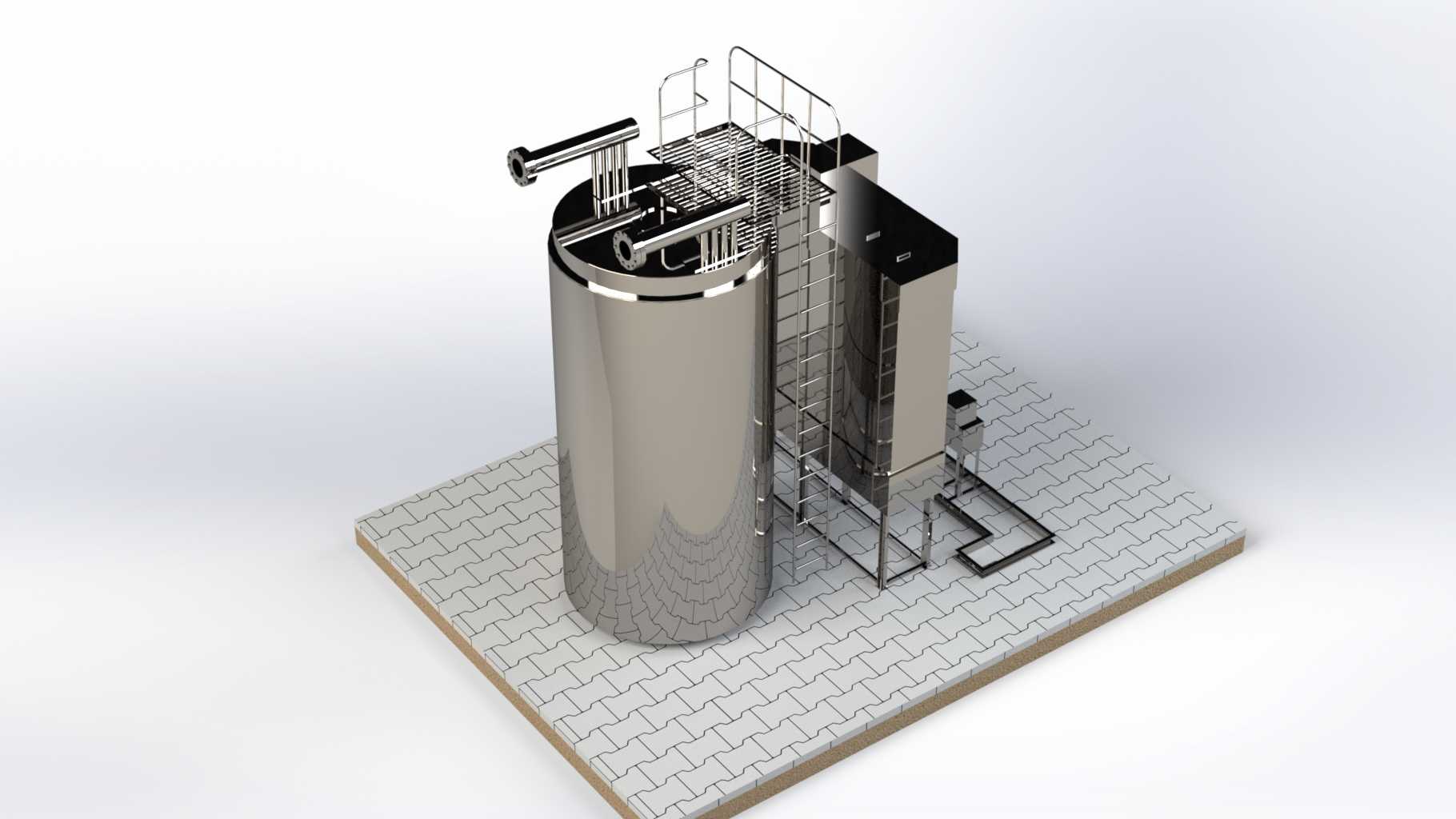

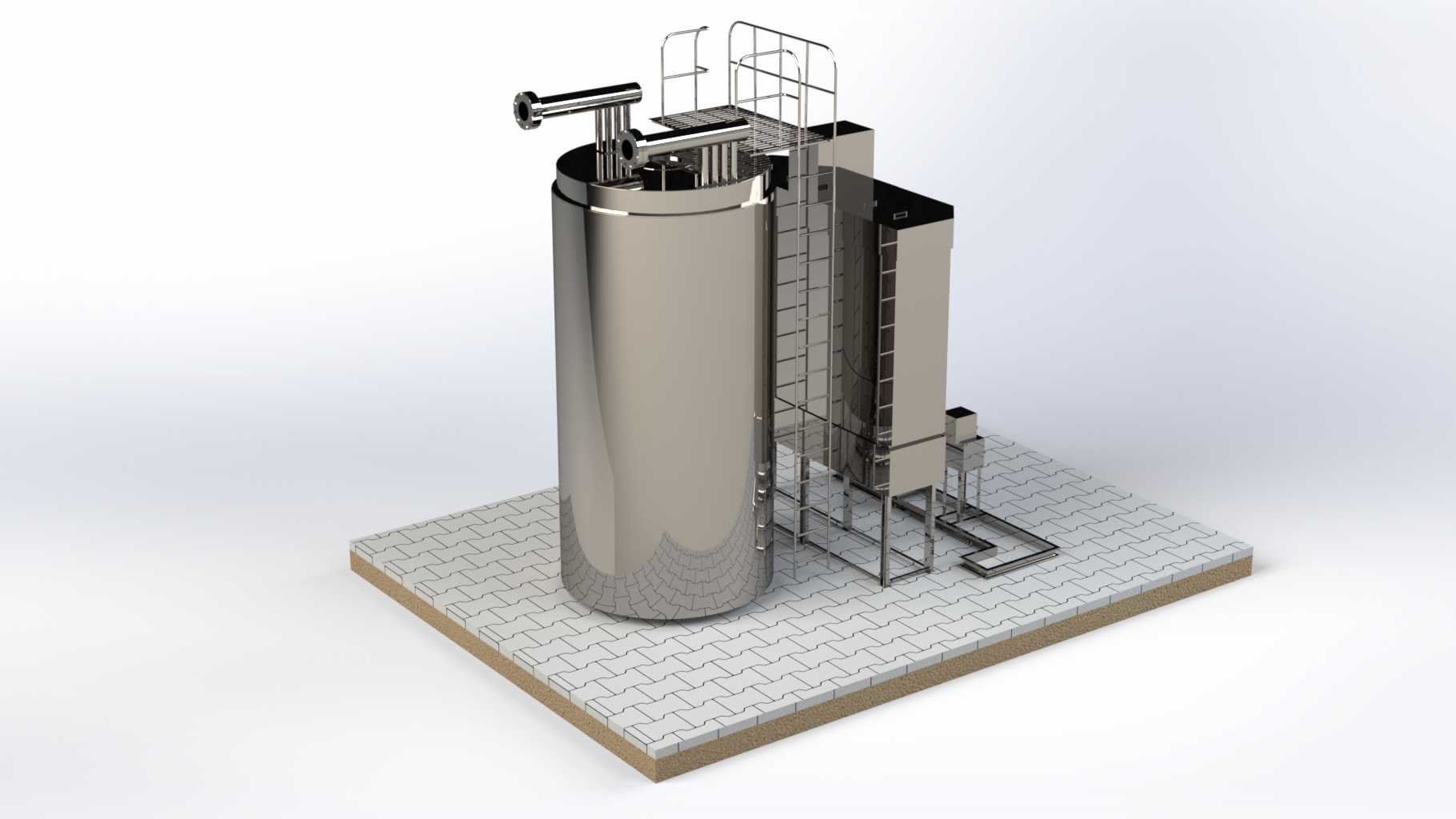

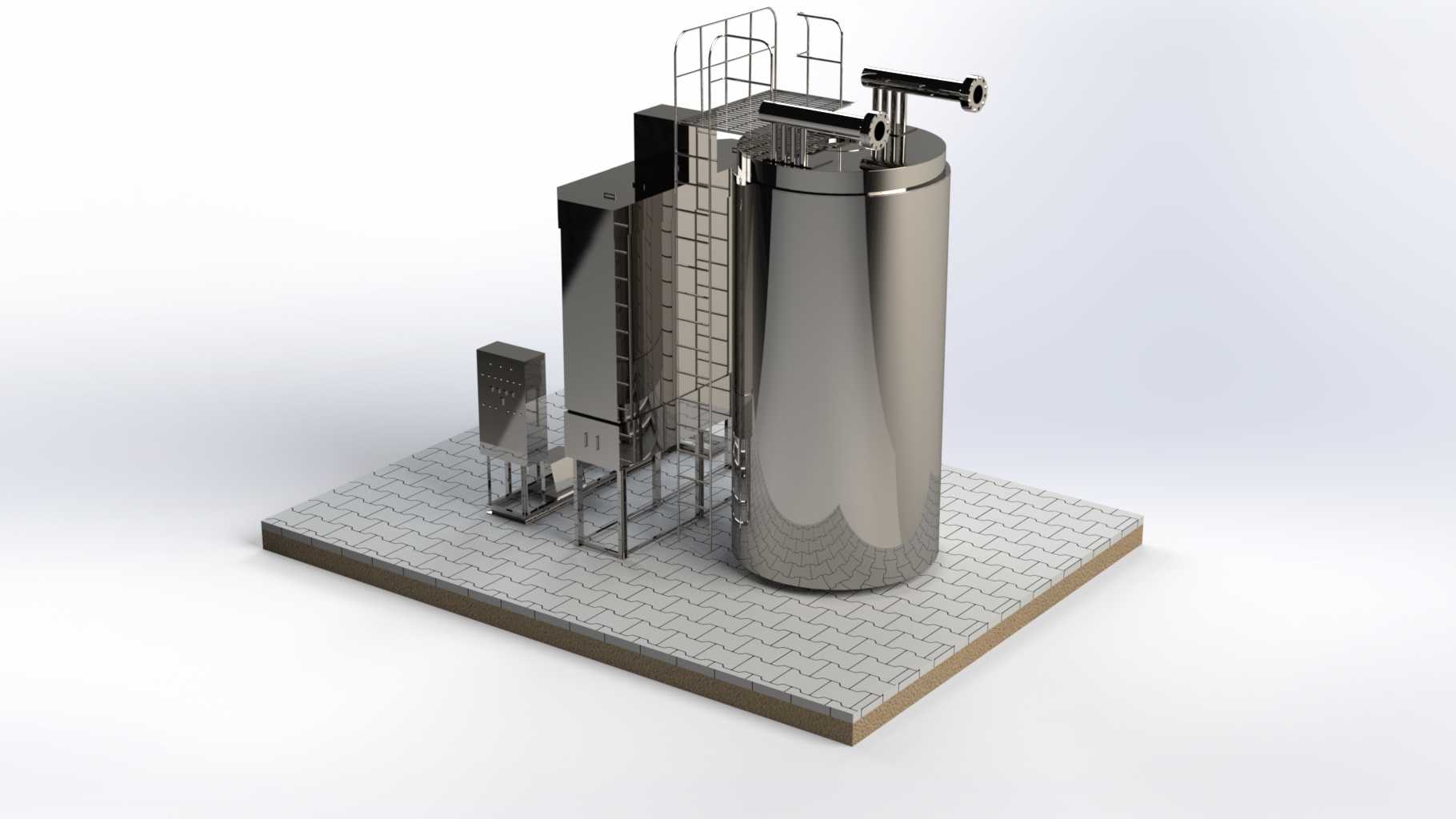

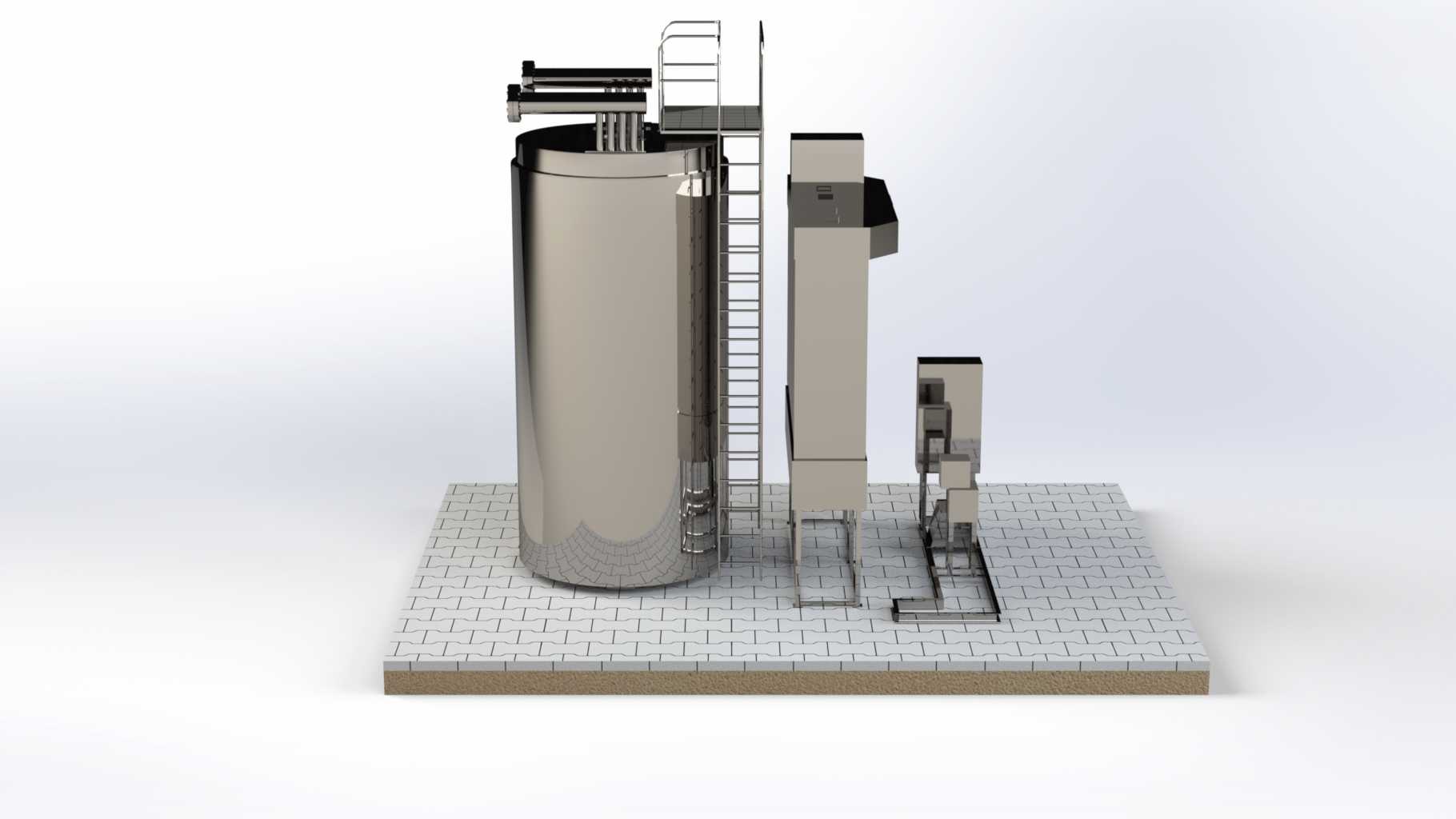

这套立式燃气加热装置的结构设计，核心围绕中小型厂区集中供热、工件热处理预热、小型化工工段热源供给这类场景做适配，整体采用立式主罐体搭配旁置燃烧控制单元的布局，能最大程度压缩厂区平面占地空间，主罐体底部直接落地安装，配套的爬梯与顶部操作平台做了一体化整合，不需要现场额外搭建操作辅助结构，安装时仅需要按照底座预埋的固定点位做地脚螺栓紧固即可，外围预留的检修通道宽度控制在800毫米，完全满足日常巡检与部件更换的操作空间要求。主罐体采用立式圆柱承压结构，外壁做了保温层包覆的预留空间，内部的换热管束沿罐体轴向排布，燃气燃烧后的高温烟气从下部燃烧室进入，经多回程换热后从顶部排烟管路排出，能最大化提升热能利用效率，旁置的燃烧控制单元集成了燃气进气调节、火焰监测、风压保护等功能模块，和主罐体之间采用法兰连接的烟道做衔接，现场安装时不需要做额外的烟道焊接作业，降低现场施工的难度。设计阶段特意将爬梯的踏步间距控制在200毫米，顶部操作平台的防护栏杆高度设置为1200毫米，完全符合工业设备操作的安全规范，罐体侧面预留了温度、压力检测接口，用户可以根据自身的工艺需求加装对应的传感检测元件，不需要额外在罐体上开孔做改造。整套装置的底座采用整体式型钢焊接结构，底部的铺装平台模拟了现场的混凝土地面安装基础，能直观展示设备落地后的整体布局关系，各个附属部件的安装位置都做了干涉校验，燃烧单元的检修门朝向外侧通道，日常维护时不需要拆解主设备的连接结构，就能完成燃烧器的清理与易损件更换。主罐体的顶部设置了检修人孔，方便后期对内部换热管做检查与清理，排烟管路的接口做了标准法兰匹配，可以直接对接厂区的集中排烟管道，整套结构的受力点都集中在底部底座上，不需要对安装区域的地面做额外的承重加固，适配大多数中小型工业厂区的地面承重标准，旁置的控制单元和主罐体之间预留了线缆与燃气管路的排布空间，管线可以沿底座侧面的线槽排布，避免现场布线杂乱影响后期检修。
