标准尺寸摩托车传动链轮结构设计

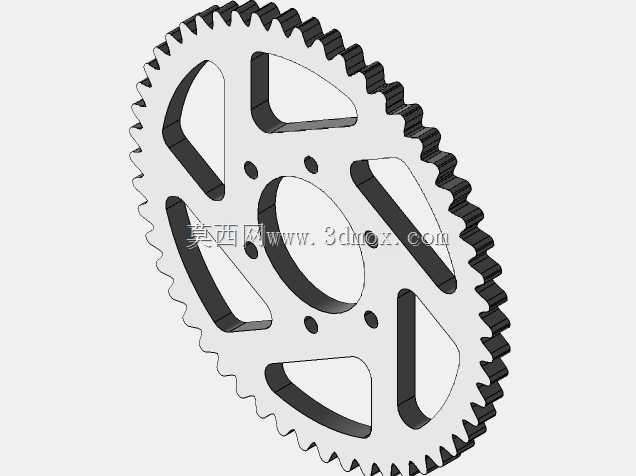

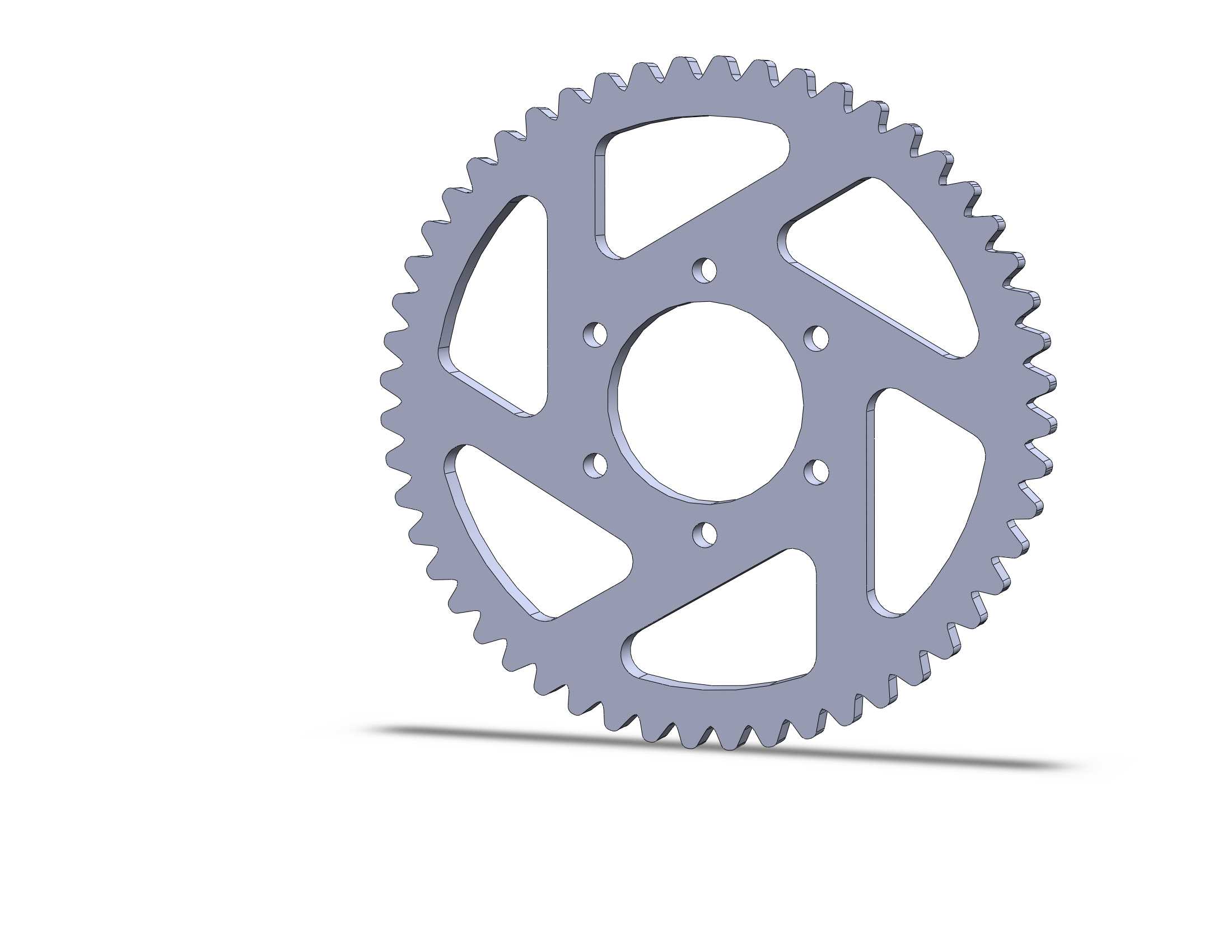

这款链轮是摩托车后传动系统的核心承载部件，日常骑行过程中，发动机输出的扭矩经过变速箱变速后，最终通过链条与该链轮的啮合传递至后轮，直接决定动力传输的平稳性与传动效率，是跨骑、踏板等多数采用链传动结构摩托车的必备替换与设计参考部件。从实际使用场景来看，这类链轮需要持续承受交变冲击载荷，起步、急加速时的瞬时扭矩、颠簸路面带来的链条跳动冲击，都会直接作用在轮齿与辐板连接位置，因此设计阶段首先要平衡结构强度与轻量化需求。整体采用盘式辐条镂空结构，中心设置与后轮轮毂定位匹配的安装基准孔，周围均匀分布6个螺栓安装孔，孔位公差严格匹配轮毂安装面的定位销与螺栓孔距，保证安装后链轮与后轮的同轴度，避免运转过程中出现链条偏磨、跳动异响的问题。轮齿部分采用符合链传动标准的渐开线齿形设计，齿廓参数匹配常用摩托车链条的节距与滚子直径，啮合间隙控制在合理范围，既保证传动过程中滚子能顺利进入与退出齿槽，又不会因间隙过大产生冲击噪音。辐板部分做了六处对称的三角形镂空设计，在不削弱整体结构刚度的前提下，尽可能降低零件自身重量，减少后轮的旋转惯量，提升车辆加速响应性，同时镂空结构也能在骑行过程中减少风阻，顺带带走部分链条与链轮摩擦产生的热量，降低长时间高速行驶后的零件温升。齿根位置做了圆弧过渡处理，避免应力集中导致的轮齿断裂问题，辐板与齿圈、中心安装座的连接位置都设置了合理的铸造或机加工圆角，匹配实际加工工艺要求，不管是采用钢材冲压成型还是粉末冶金锻造，都能顺利实现量产加工。安装边界上，中心定位孔的尺寸、安装孔的分布圆直径都严格遵循对应排量摩托车后轮轮毂的通用安装规范，可直接适配同规格的后轮总成，不需要额外做安装位的改装调整，轮齿的外圆直径、总厚度也匹配后平叉的安装空间，不会与平叉、刹车组件等周边部件产生运动干涉。设计过程中也充分考虑了零件的磨损余量，齿面厚度预留了足够的磨损消耗空间，能满足常规使用场景下的寿命要求，对称式的结构设计也保证了零件的动平衡性能，高速旋转时不会产生额外的径向跳动，提升骑行过程的平顺性。
