户外壁挂式微型断路器防护安装室

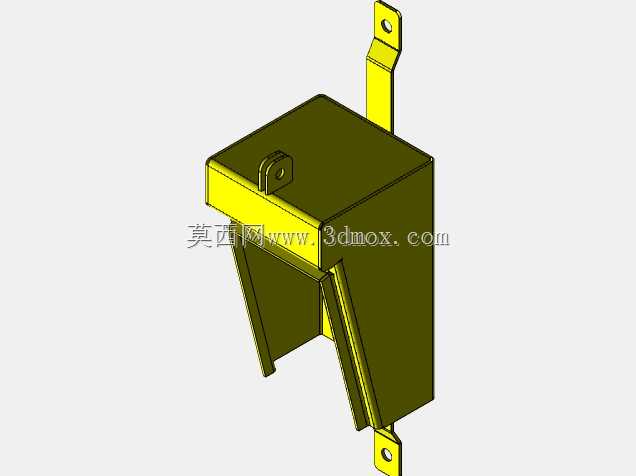

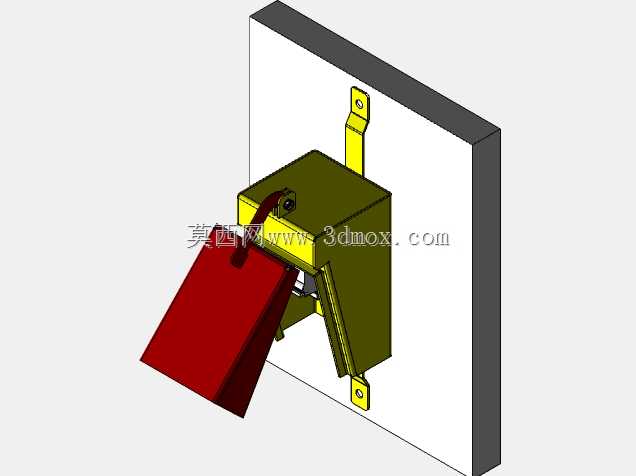

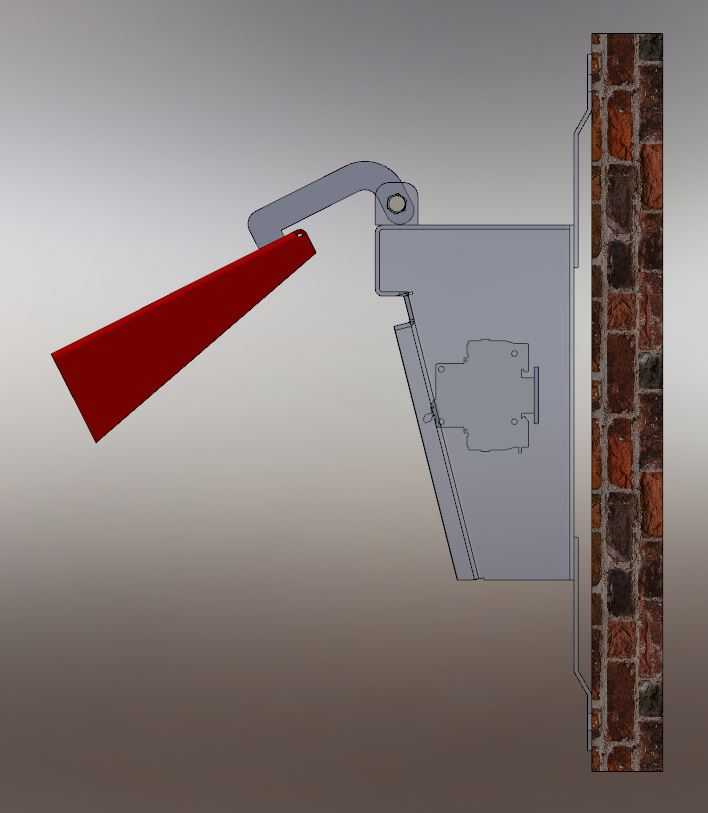

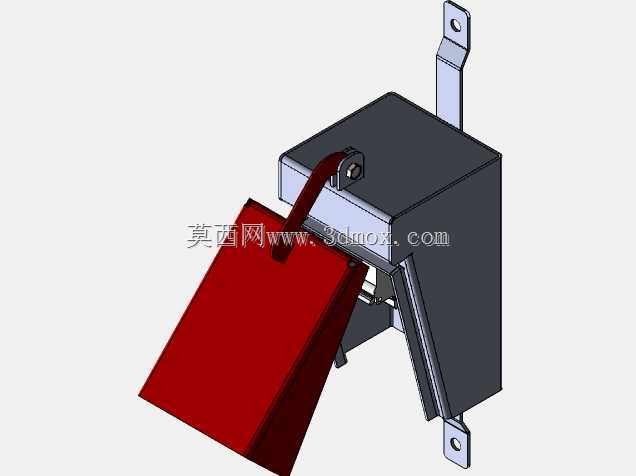

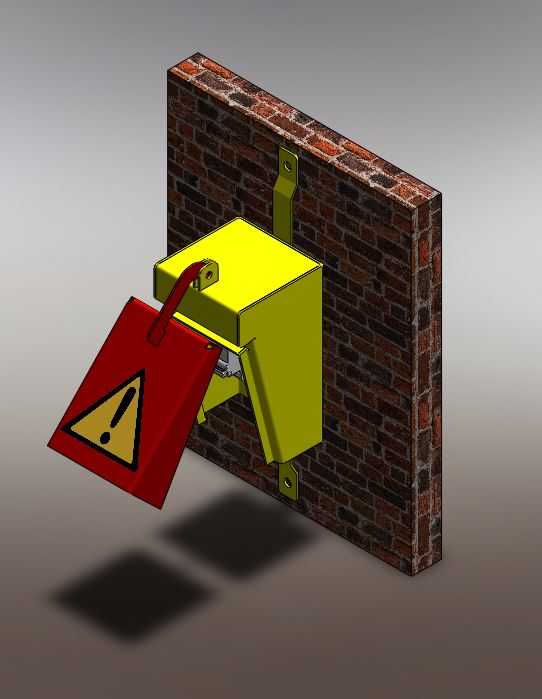

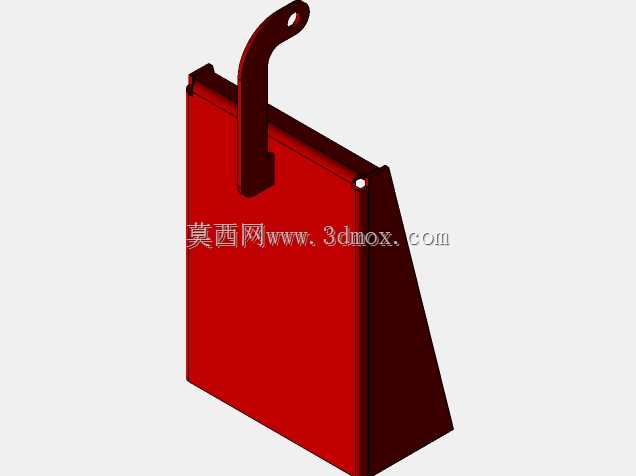

这类户外微型断路器安装室，主要应用在厂区外墙、户外作业场地、临街配电支路、农业园区露天供电节点这类没有室内配电柜体安装条件的场景，用来给支路微型断路器提供独立的安装承载与防护空间，避免断路器直接暴露在露天环境下受雨水冲刷、粉尘堆积、外力磕碰引发的误跳闸、绝缘失效、触点氧化等问题。从结构设计来看，整个壳体采用壁挂式安装逻辑，背部预留两个带安装孔的固定支耳，支耳与壳体主体做一体化折弯成型，安装时直接通过膨胀螺栓将支耳固定在砖砌或混凝土墙面即可，安装孔位做了长圆孔设计，允许施工时存在一定的孔位偏差，降低现场安装的对位难度，安装完成后壳体与墙面之间预留3-5mm的间隙，避免墙面渗水直接顺着壁面流进壳体内部。壳体主体采用下倾式开盖结构，上盖通过侧边的销轴与壳体铰接，开盖时上盖向下翻转，不会遮挡操作空间，日常拉合闸操作不需要完全拆下上盖，翻开后即可露出内部断路器操作手柄，上盖与壳体贴合的边缘做了外翻折边，配合闭合时的重叠结构，能够阻挡斜向飘落的雨水进入腔体内部，避免雨天操作时雨水淋到带电部件。腔体内部预留了标准DIN导轨安装位，可直接适配常规尺寸的微型断路器，不需要额外做安装板打孔改造，腔体的净空尺寸刚好覆盖1-2位微型断路器的安装需求，不会做多余的空间浪费，同时预留了进出线的走线缺口，缺口位置设置在壳体下侧，线缆从下方进入腔体，能够顺着重力避免雨水沿线缆外皮倒灌进接线端子位置。上盖表面预留了警示标识粘贴位，现场安装后可粘贴高压警示标识，提醒非专业人员不要随意开盖操作，整个壳体的边角都做了圆弧过渡处理，没有尖锐的冲压毛刺，避免安装和操作过程中划伤施工人员。在实际选型应用中，这类小型断路器防护室不需要搭配大型户外配电柜使用，针对单路小功率户外供电场景的适配性更强，安装成本更低，施工速度更快，能够在零散户外供电点位快速完成配电防护改造，不需要破坏原有墙面的大面积结构，两个固定点即可完成整体承载，固定支耳的承重冗余足够覆盖壳体加上内部断路器、接线端子的总重量，即使在常年有大风的户外区域，也不会出现固定松动脱落的问题。
