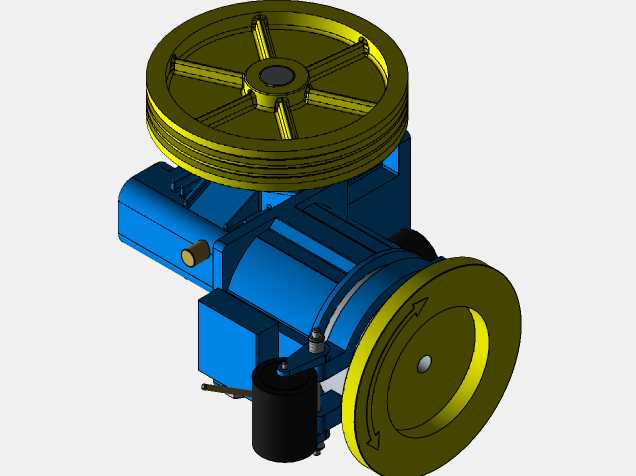

阿尔贝托萨西电梯曳引变速传动结构

这套传动结构主要面向低层商用与民用电梯的动力输出场景，作为电梯核心曳引驱动单元，承担着将电机回转动力经过变速增扭后传递给曳引轮，带动轿厢沿导轨做垂直升降运动的核心作用，区别于常规无齿轮永磁曳引结构，该带轮输入式的变速结构适配异步电机的高转速输入特性，在老旧电梯改造、低层加装电梯项目中有着较高的适配性，无需对井道顶部的承重结构做大幅改动即可完成替换安装。从结构设计逻辑来看，整体采用卧式布局，输入端为多槽三角带轮，可通过三角带与外置驱动电机连接，带传动的设计本身具备过载打滑的保护特性，能够在轿厢意外卡滞时缓冲冲击载荷，避免硬连接状态下齿轮副的崩齿风险；带轮下方集成的铸铁箱体内部布置多级减速齿轮副，齿轮参数经过匹配调校，可将输入端的高转速降低至曳引轮所需的额定工作转速，同时将输出扭矩放大至满足额定载重轿厢升降的需求。输出端的大直径曳引轮轮槽经过精加工处理，能够保证与曳引钢丝绳的接触摩擦力满足牵引要求，轮侧标注的回转方向标识可在安装调试阶段快速确认转向正确性，避免反向运转导致的冲顶或蹲底事故。箱体侧面集成的制动单元采用常闭式摩擦制动结构，断电状态下依靠弹簧压力抱紧制动轮，通电后电磁力吸合打开制动臂，完全符合电梯安全规范的失效保护要求，制动臂的铰接位置预留了间隙调整结构，可在长期使用摩擦片磨损后快速调整制动间隙，无需拆解整体箱体。从安装边界来看，箱体底部的安装脚采用加厚铸铁结构，预留的螺栓孔位间距适配多数常规电梯承重梁的安装尺寸，输入端带轮的外伸长度经过控制，不会与井道内的布线槽、限速器组件产生空间干涉；输出曳引轮的端面跳动、径向跳动公差控制在电梯安装规范要求的范围内，可减少钢丝绳运行过程中的异常磨损，延长钢丝绳的更换周期。箱体上部的注油孔、下部的放油孔位置设计合理，日常维护时无需拆卸周边附件即可完成齿轮油的更换作业，侧面的油位观察窗可直观判断箱体内润滑油的液位高度，避免缺油导致的齿轮异常磨损。整体结构的散热依靠铸铁箱体表面的自然散热即可满足额定工况下的热平衡要求，无需额外加装散热风扇，降低了长期运行的故障点，适配电梯设备长周期不间断运行的使用需求。
