湿式多片摩擦离合器传动结构设计

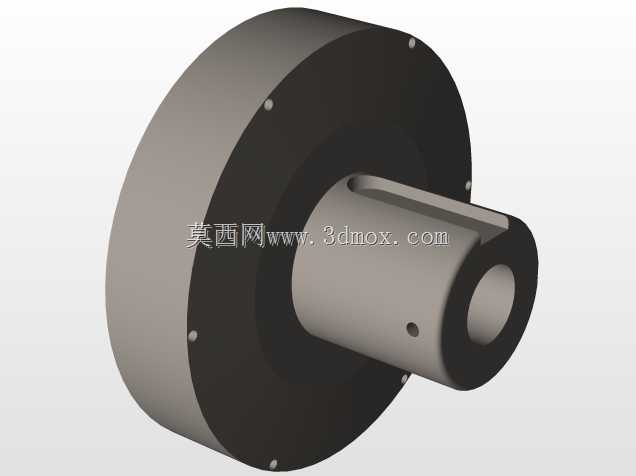

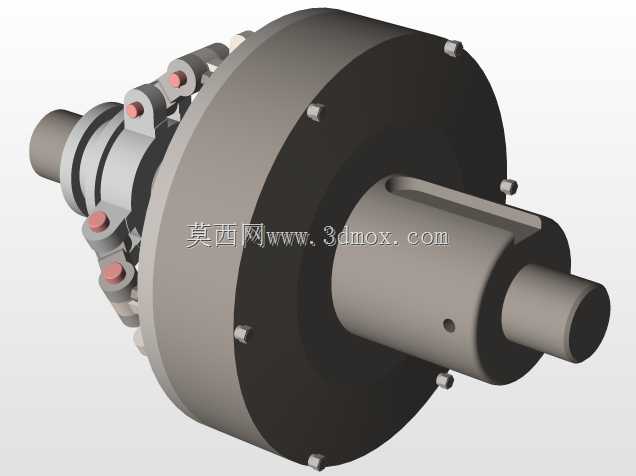

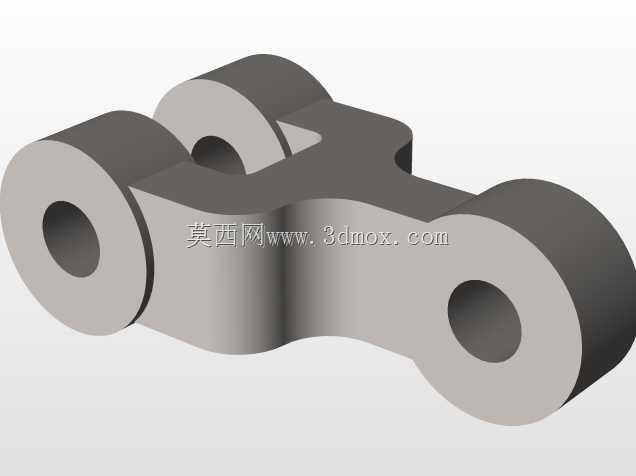

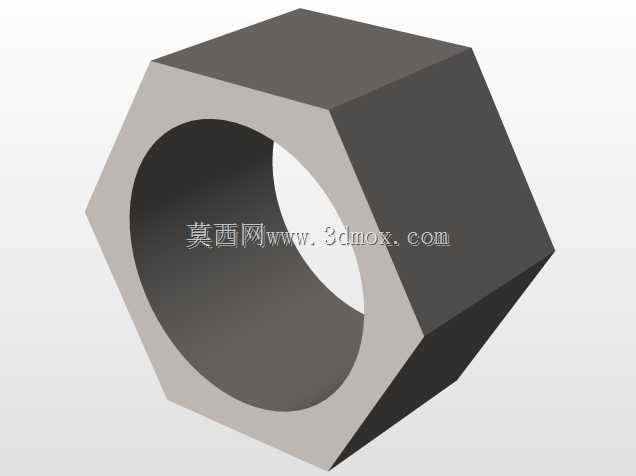

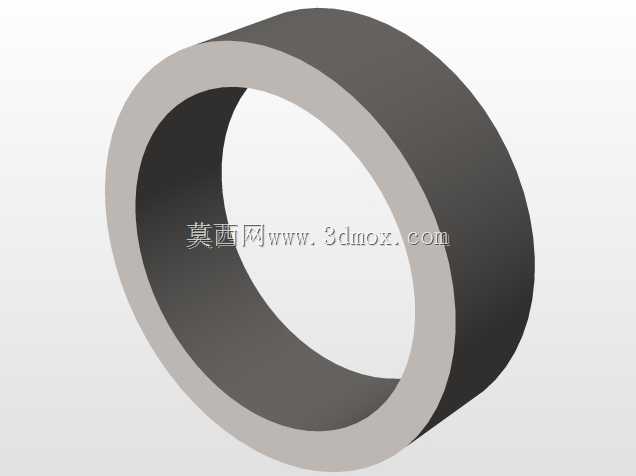

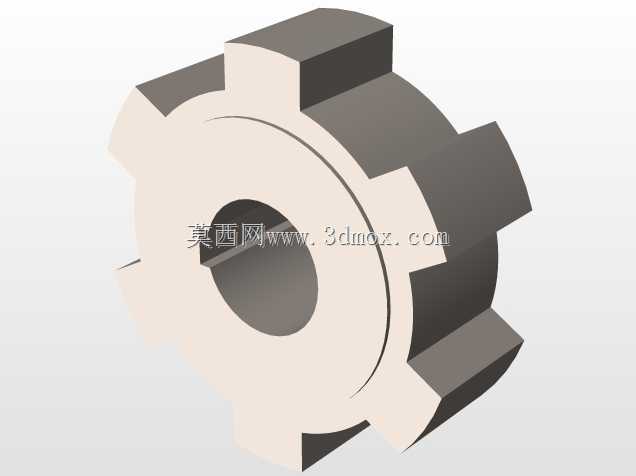

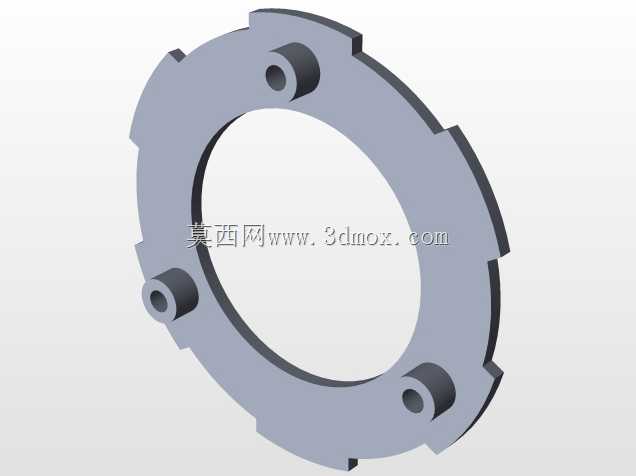

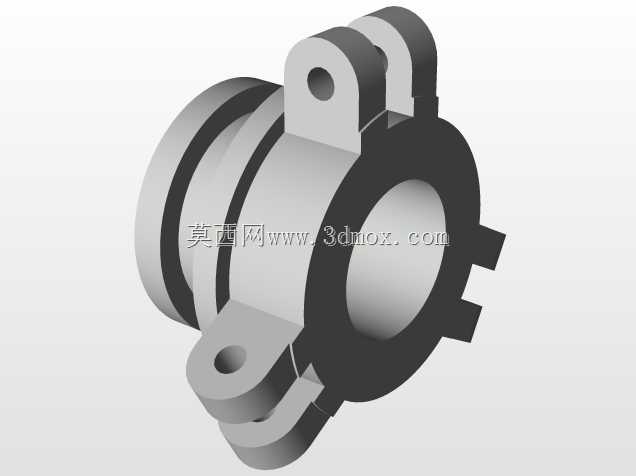

多片式离合器作为传动系统中核心的动力通断控制部件，广泛应用在需要频繁启停、带载接合、大扭矩传递的工况场景中，比如工程机械的变速传动单元、机床主轴的进给离合模块、船舶辅机的动力切换机构，甚至部分重载输送线的动力分路结构里，都能见到这类结构的身影。不同于单片干式离合器的结构逻辑，多片结构通过多组摩擦副的叠合布置，能在有限的径向安装空间内实现更大的摩擦接触面积，不需要放大整体外径就能传递更高的额定扭矩，这一特性让它在安装空间受限、扭矩密度要求高的传动场景中具备不可替代的优势。从结构设计逻辑来看，这类离合器的核心分为主动摩擦片组、从动摩擦片组、压紧机构、导向花键、轴端定位结构几个部分，主动片通过外花键与主动壳体连接，从动片通过内花键与输出轴配合，当压紧机构施加轴向压力时，所有摩擦片被压紧在一体，依靠接触面的静摩擦力实现主动端到从动端的动力传递，当压紧力卸除后，摩擦片之间保留微小间隙，主动端转动时从动端保持静止，实现动力的切断。在实际安装边界设计上，这类结构的轴向尺寸需要预留摩擦片磨损后的补偿行程，壳体端的连接螺栓需要均匀布置在法兰端面上，保证压紧过程中摩擦片受力均匀，避免偏磨导致的扭矩传递能力下降、摩擦片异常烧损的问题；输入输出轴端的键槽位置需要与摩擦片组的导向花键保持同轴度，同轴度公差通常控制在0.02mm以内，否则高速运转时会出现摩擦片偏摆、分离不彻底、带载拖滞的故障。设计过程中需要重点考量摩擦片的沟槽排布，湿式工况下油液可以通过沟槽快速带走摩擦产生的热量，同时避免接合过程中出现油膜粘连导致的接合滞后，每片摩擦片的平面度公差需要严格控制，保证压紧时整个环面的接触压力均匀，不会出现局部接触应力过大导致的早期磨损。压紧端的复位弹簧需要均匀布置在离合器壳体的圆周方向，弹簧刚度的一致性直接影响分离状态下各摩擦片的间隙均匀性，如果弹簧刚度偏差过大，会出现部分摩擦片无法完全分离、长期处于滑磨状态的问题，大幅缩短部件的使用寿命。在实际选型适配时，需要结合传动系统的额定工作扭矩、最高工作转速、允许的安装空间、接合频率来匹配对应的摩擦片数量、摩擦材料牌号以及压紧力参数，不能单纯依靠外径尺寸来判断传递能力，相同外径下增加摩擦片数量可以提升扭矩传递能力，但也会相应增加轴向尺寸，同时增加分离状态下的空转阻力，需要在设计阶段做好参数平衡。轴端的定位结构需要考虑长期运转后的轴向窜动问题，通常采用圆螺母配合止动垫圈的方式实现轴向锁紧，避免运转过程中锁紧件松脱导致的离合器轴向位移、压紧力失效问题。
