FRC气动控制集成模块结构设计

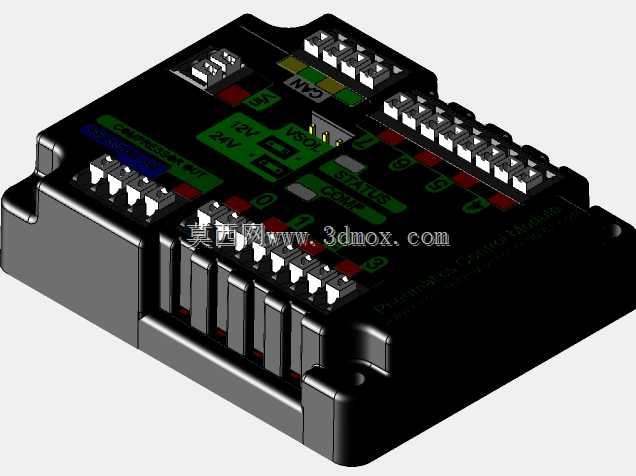

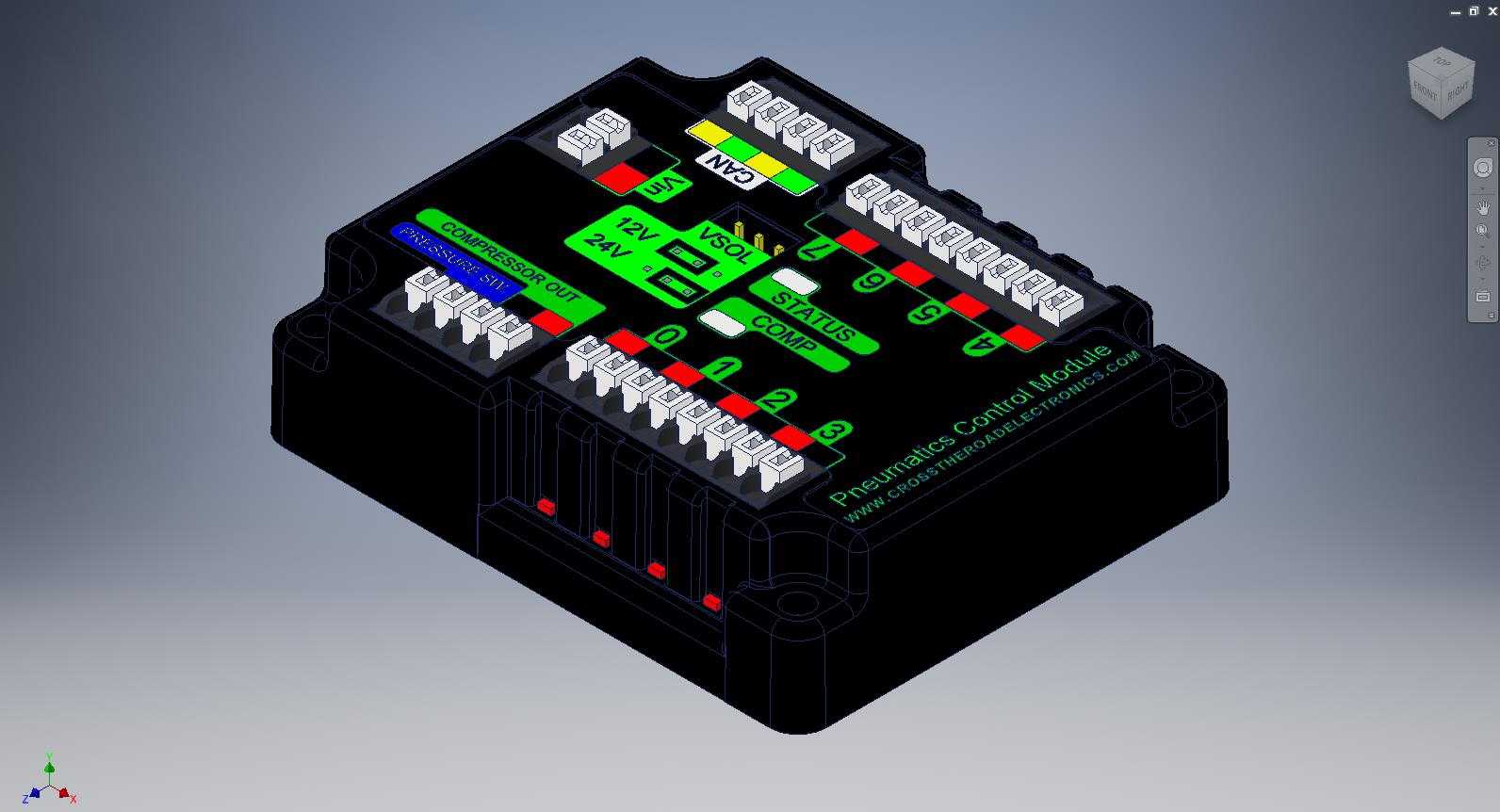

该气动控制模块主要面向FRC机器人竞赛场景的气动回路集中管控需求，可直接嵌入机器人主控舱内，替代传统分散布置的气动电磁阀、继电器、接线端子排，大幅压缩气路与电路的布线空间，降低竞赛现场设备调试的故障排查难度。模块本体采用一体化注塑壳体设计，所有接线端子均沿壳体两侧边缘排布，端子旁预留清晰的丝印标识，分别对应电磁阀输出、压缩空气压力检测、电源输入、CAN通讯接口，现场接线时无需对照复杂图纸即可快速完成线束插接，避免错接反接导致的器件损坏。壳体正面设置多组状态指示灯，可直观反馈12V/24V电源供电状态、各气路电磁阀通断状态、压缩空气回路压力状态、CAN总线通讯状态，调试过程中无需外接检测设备，通过指示灯即可快速判断回路工作状态。设计阶段充分考虑机器人竞赛的高强度振动工况，壳体内部预留PCB板安装定位柱，所有接线端子采用带锁止结构的插拔式端子，避免机器人运行过程中振动导致的线束松脱；壳体底部预留多组标准安装孔位，可直接通过螺栓固定在机器人铝型材框架上，安装孔位间距兼容FRC机器人常用的型材安装尺寸，无需额外加工转接支架。模块集成了空气继电器控制回路，可直接对接压缩空气储气罐、电磁阀组与气缸执行元件，无需额外外接继电器模组，单模块即可完成最多8路气动执行元件的通断控制，同时支持CAN总线通讯，可直接接入机器人主控系统，接收主控下发的气路动作指令，同时回传气路压力、电磁阀工作状态数据，实现气动回路的闭环管控。壳体侧面预留压缩空气管路快插接口安装位，可直接对接标准外径的气动软管，管路接口与电路接口分侧布置，避免管路漏气冷凝水接触电路部分引发短路风险。整体结构设计紧凑，壳体边角做圆弧过渡处理，避免安装调试过程中尖锐边角划伤操作人员，同时壳体表面做防滑纹理处理，手持安装时不易滑脱。内部PCB布局充分考虑强弱电分离，功率回路与信号回路之间预留足够的安全间距，降低大电流通断时对通讯信号的电磁干扰，保证CAN总线通讯的稳定性，适配竞赛场景下复杂的电磁环境。
