卧式承压储水式电热水器罐体结构设计

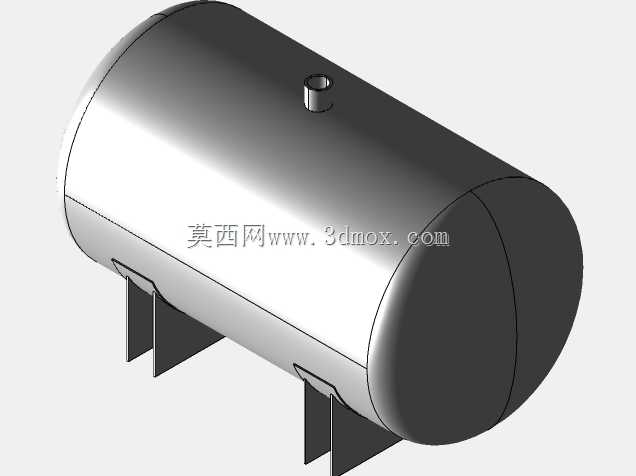

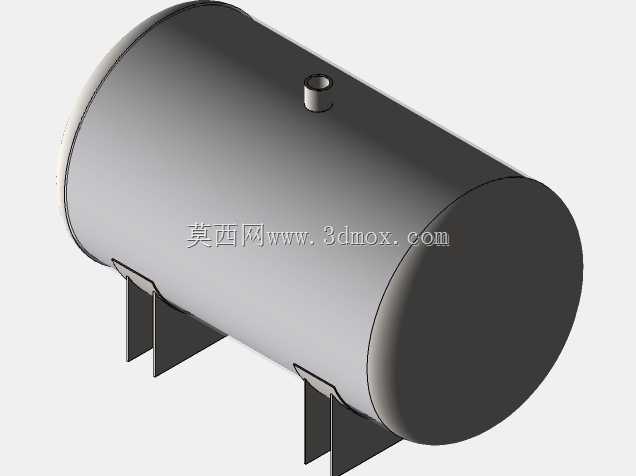

这款卧式储水罐体的设计，首先锚定家用及小型商用热水供应场景的安装需求，区别于立式罐体对垂直安装空间的高要求，卧式结构可适配吊顶夹层、阳台侧墙、设备平台等低矮狭长的安装区域，大幅降低小户型、老旧改造项目的空间适配门槛。从实际使用逻辑出发，罐体采用椭圆封头搭配圆柱形筒身的结构形式，圆柱段作为主要储水腔体，可最大化利用横向安装空间的容积效率，两端椭圆封头的曲率经过反复校核，在0.6-0.8MPa的常规供水承压工况下，可均匀分散筒身端部的应力集中点，避免长期承压使用出现焊缝疲劳开裂的问题。顶部预留的径向进水/出水接口，采用标准管螺纹结构设计，接口位置避开罐体顶部应力集中区域，同时预留足够的管路安装操作空间，方便现场对接冷热水管路、泄压阀及温度检测组件。底部的支撑脚采用折弯钣金焊接结构，两个支撑脚沿罐体轴向对称分布，支撑脚的折弯角度经过承重校核，每个支撑脚设置两个安装固定孔，可直接通过膨胀螺栓与安装基面固定，支撑脚与筒身的焊接位置做了局部加强处理，避免满水状态下支撑位置出现筒体变形。设计过程中优先考虑安装边界的适配性，罐体整体长径比控制在2.2:1，既保证足够的储水容积，又不会因筒身过长导致运输、入户安装时出现转向困难，筒身外径控制在常规住宅入户门、电梯轿厢的通行尺寸范围内，无需现场拆解即可完成搬运就位。从功能实现角度，罐体内部可适配搪瓷内胆、聚氨酯发泡保温层的装配空间，筒身壁厚预留了防腐涂层、保温层的安装余量，外部支撑结构的高度预留了底部排污阀的安装操作空间，日常维护时无需挪动罐体即可完成排污、镁棒更换等操作。在结构细节处理上，筒身与封头的对接焊缝采用全焊透结构，焊接位置预留了后续打磨、探伤的操作余量，顶部接口的凸台高度经过优化，既保证接口连接强度，又不会因凸台过高导致保温层包覆出现局部空隙，减少不必要的热量损耗。支撑脚的底部设计了水平调节余量，可适配安装基面存在小幅倾斜的现场工况，避免罐体安装后出现局部应力集中，长期使用导致结构变形。
