压缩空气驱动多级叶轮涡轮发电装置

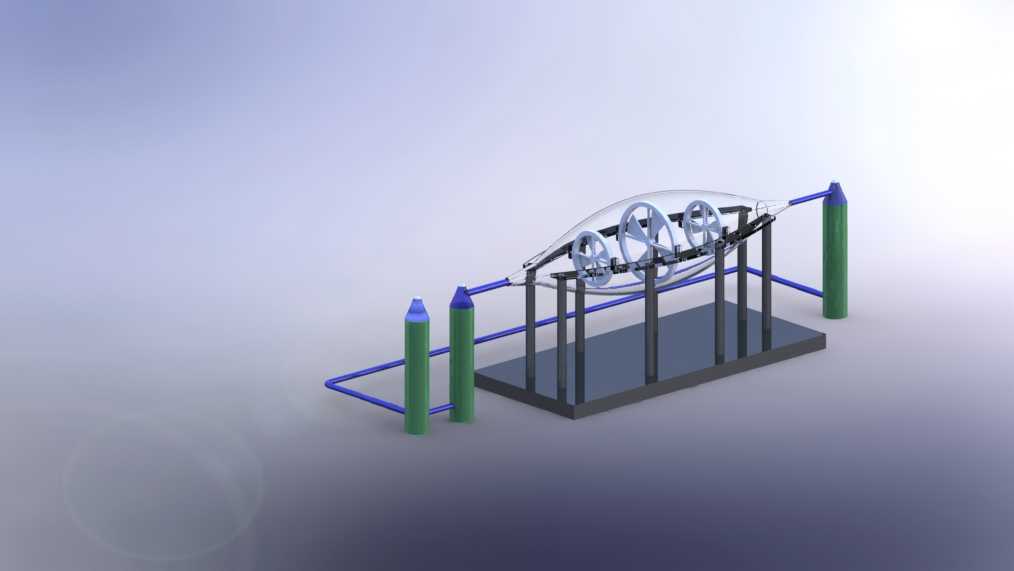

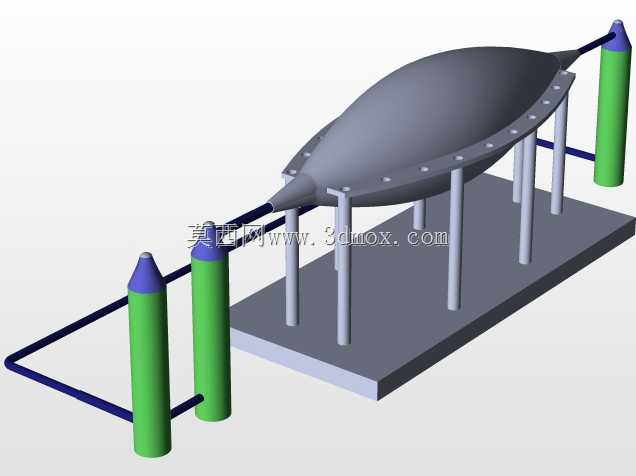

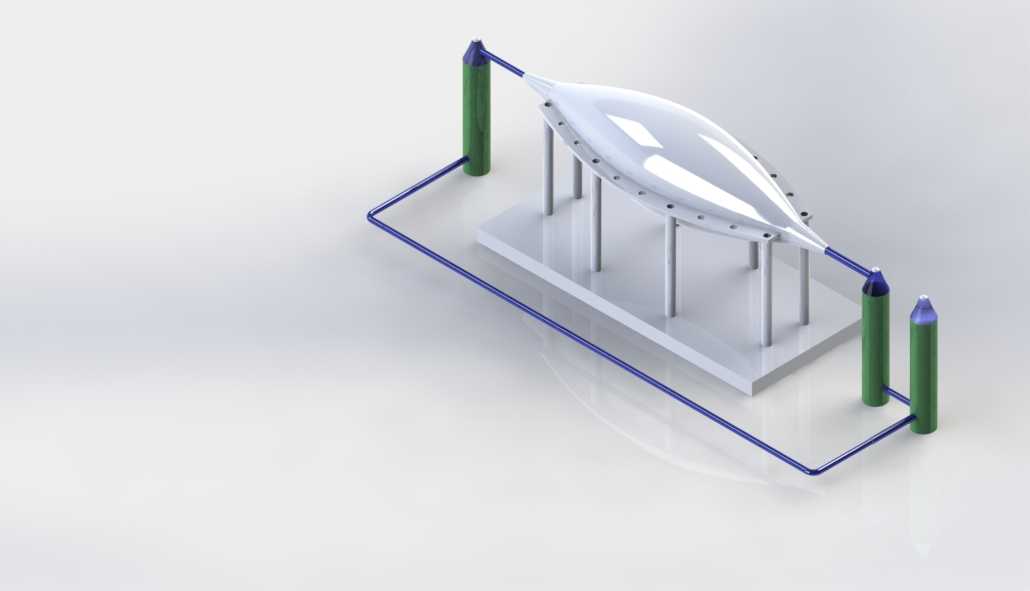

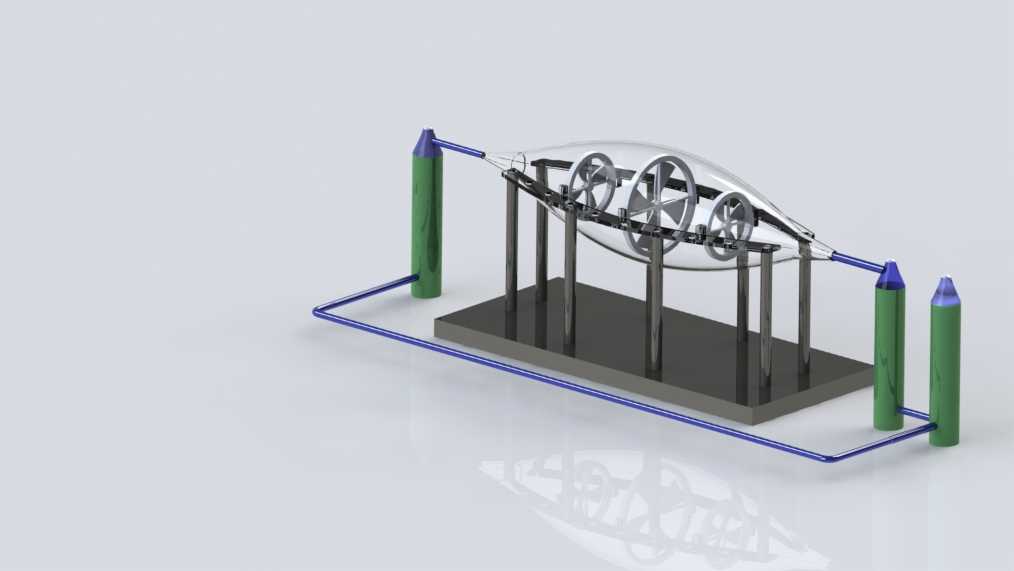

这套装置的核心逻辑是依托压缩气体的压降势能完成能量转换，在分布式离网供电、小型实验台动力源、野外应急补能场景中具备适配价值，尤其适合对防爆有要求、无法布设市电的特殊作业区域，避免了燃油发电的尾气排放与明火风险。从结构布局来看，装置采用透明流道壳体包裹三级串联叶轮组，气流从一端进气口进入后逐级推动叶轮旋转，每级叶轮通过独立的立式支撑轴固定在底部安装基座上，支撑轴内置传动结构可将叶轮的旋转扭矩向外输出，直接连接微型发电模块即可产出电能。两侧的立式储气连接端通过硬质蓝色管路形成闭环气路框架，管路采用折弯成型减少接头数量，降低压缩空气泄漏概率，安装时需保证基座水平度误差不超过千分之二，避免叶轮旋转时出现偏磨蹭壳的问题。设计阶段优先考虑了流道的顺滑过渡，进气段采用渐缩式锥面引导气流方向，减少气体进入叶轮腔时的紊流损失，每级叶轮的叶片角度经过匹配调整，适配压缩空气从高压到低压的膨胀过程，尽可能将气体的压力能转化为旋转机械能。整个装置的安装边界需预留两侧管路的外接空间，进气端需匹配标准气动快插接头，可直接对接工厂现有压缩空气管网，也可连接独立小型储气罐使用。支撑立柱采用等间距排布，既保证流道壳体的承重稳定性，也预留了足够的观察空间，透明壳体可直接观测叶轮运转状态，方便教学演示或实验过程中的状态排查。气路框架采用矩形闭环结构，底部与安装基座通过紧固件刚性连接，整体抗振性能满足实验室及小型作业场景的使用需求，运转时无额外机械冲击，噪音水平远低于同功率燃油发电设备。叶轮与支撑轴的配合采用间隙配合设计，装配时需涂抹低温润滑脂，减少长期运转的磨损量，延长装置维护周期。
