Avago HFBR-3801Z光纤收发组件结构设计

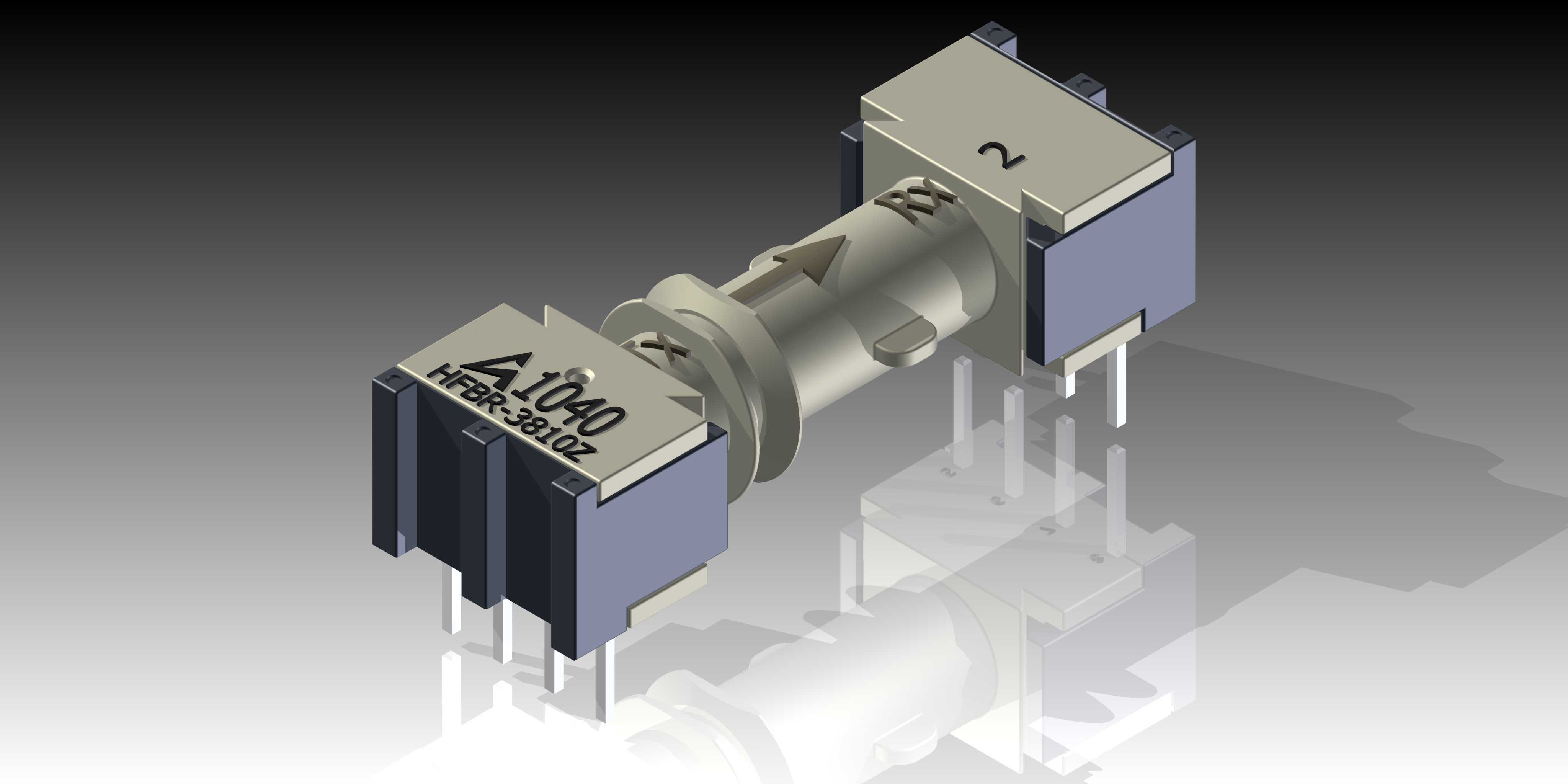

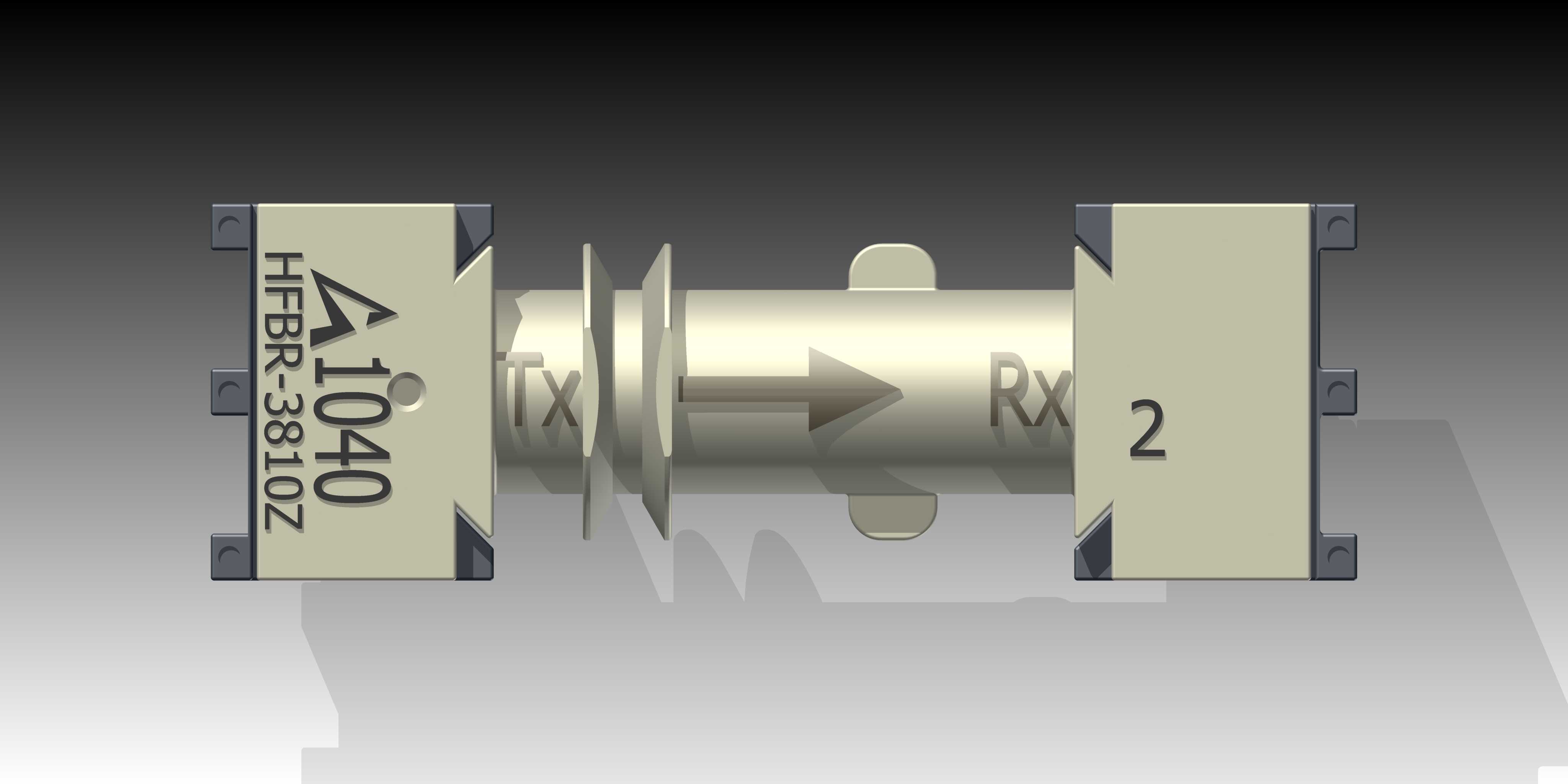

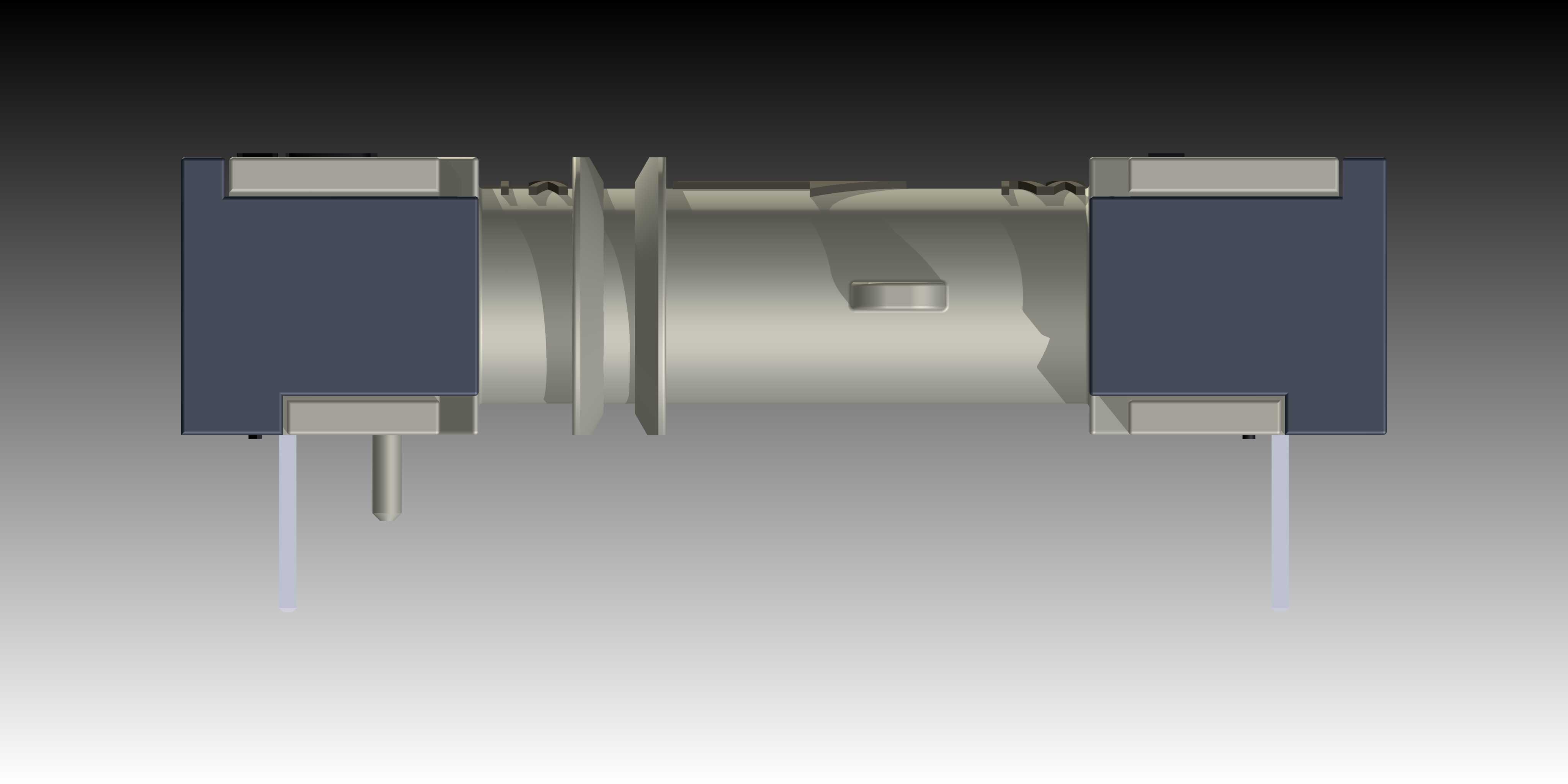

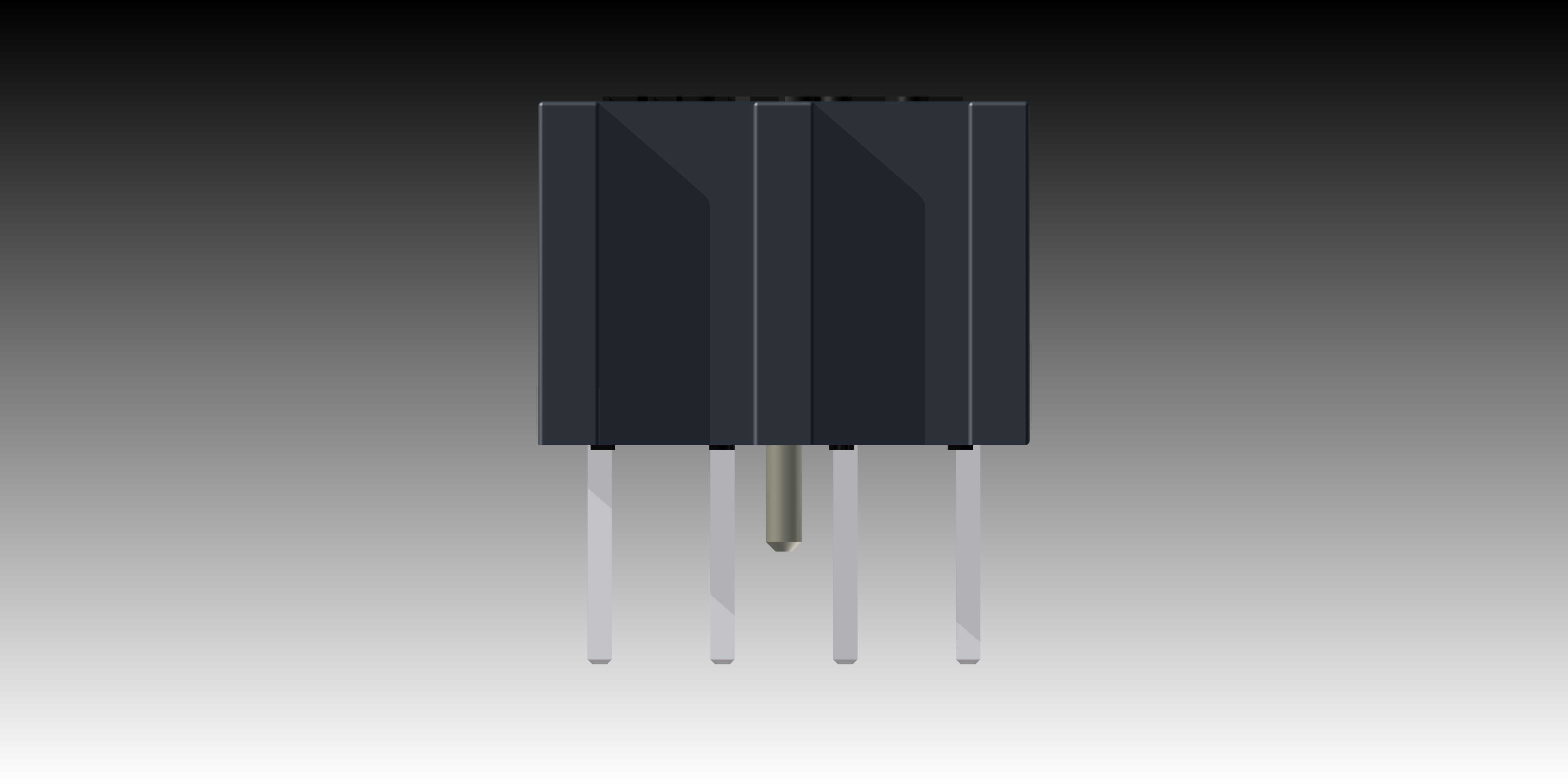

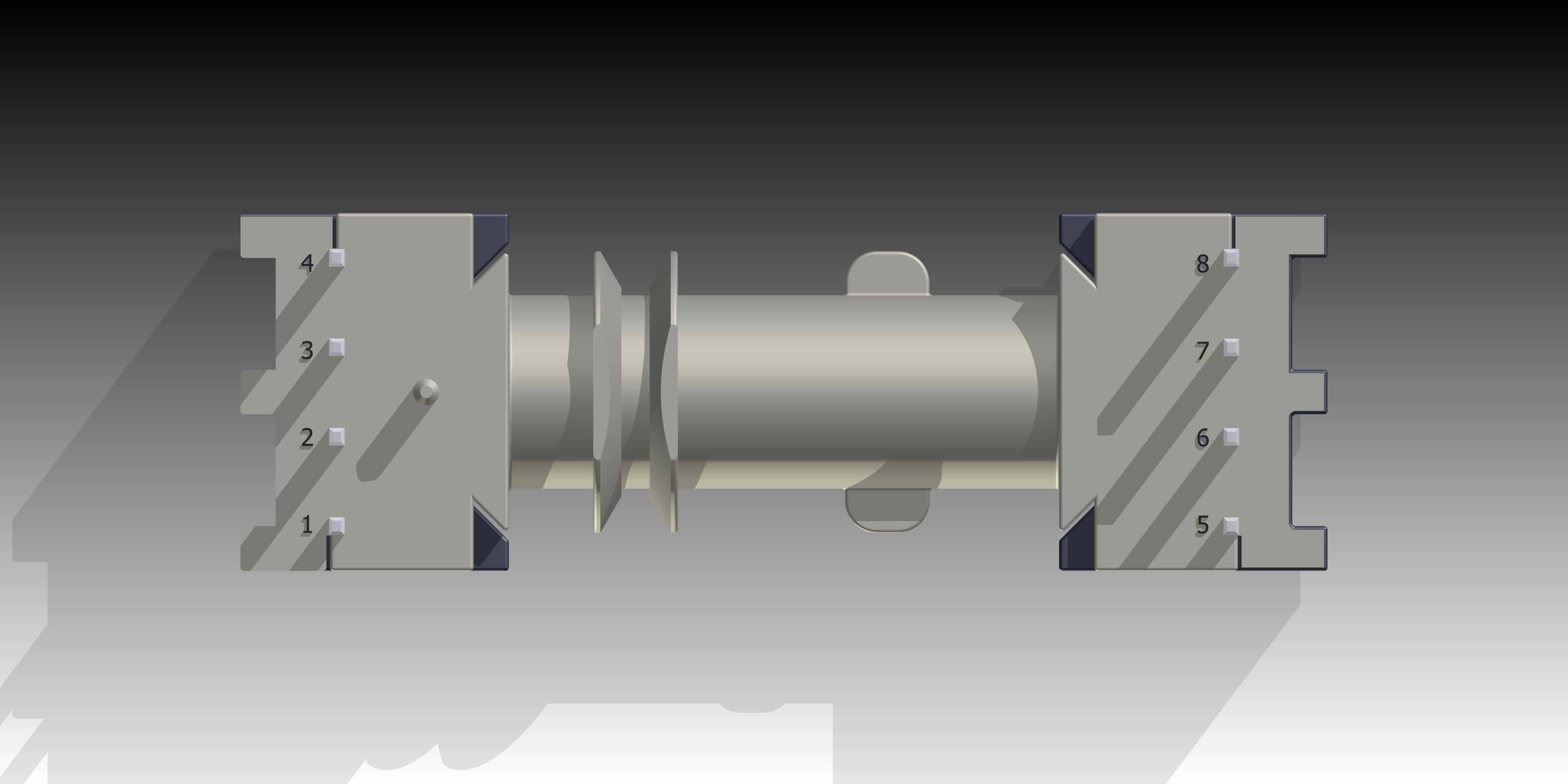

这款光纤收发对接组件，是光通信链路里实现板间光电信号传输的核心对接部件，日常在工业控制板卡、伺服驱动通信端口、电力设备信号采集模块里都能见到它的身影，主要作用是完成光纤链路与PCB板载电路的物理对接，实现光信号到电信号的双向转换对接，避免长距离电信号传输的电磁干扰问题。从结构设计来看，组件采用双端口对称排布的直插式安装结构，两个收发单元通过中间的定位连接座整合为一体，每个单元上都印有清晰的端口方向标识，能避免装配时出现收发端接反的问题，引脚采用标准2.54mm间距直插排布，适配常规PCB板的通孔焊接工艺，不需要额外定制焊盘规格，能直接套用通用接插件的布局规则。设计时充分考虑了板上安装的边界限制，整体高度控制在常规板载元件的限高范围内，不会和机箱内的走线槽、相邻板卡产生干涉，两侧的定位凸台能在波峰焊时起到辅助固定的作用，减少焊接过程中元件偏移导致的虚焊问题。组件的光纤对接端采用卡扣式锁紧结构，插入光纤接头后能自动卡紧锁止，不需要额外的固定件，在设备存在一定振动的工业场景下，也能保证光纤连接不会松脱，维持光信号传输的稳定性。外壳部分采用耐高温的工程塑料材质，能承受波峰焊时的短时高温，不会出现壳体变形、引脚移位的问题，内部的光器件定位槽精度控制在0.1mm以内，保证光纤端面与内部光器件的对准精度，降低光信号的对接损耗。在实际选型应用中，这类组件多用于需要抗电磁干扰的信号传输场景，比如高压变频设备的控制信号传输、工业以太网的光纤节点对接、医疗设备的隔离信号传输等场景，相比普通的电接插件，它能实现电气隔离，避免不同设备之间的地电位差损坏接口电路。建模过程中严格还原了实物的安装尺寸，包括引脚的伸出长度、定位凸台的尺寸、光纤插入后的预留空间，在做PCB布局时可以直接调用这个模型进行干涉检查，不需要反复核对实物尺寸，能减少结构设计阶段的反复修改，尤其是在紧凑布局的板卡设计中，提前导入这个模型可以确认元件与周边结构件的间隙，避免后期打样后出现元件装不上、光纤插不进去的问题。组件的两个端口分别对应发射和接收通道，建模时也还原了端口的标识特征，方便装配时的方向识别，不会出现装反后需要返工的情况。
