螺旋型节能荧光灯泡结构设计

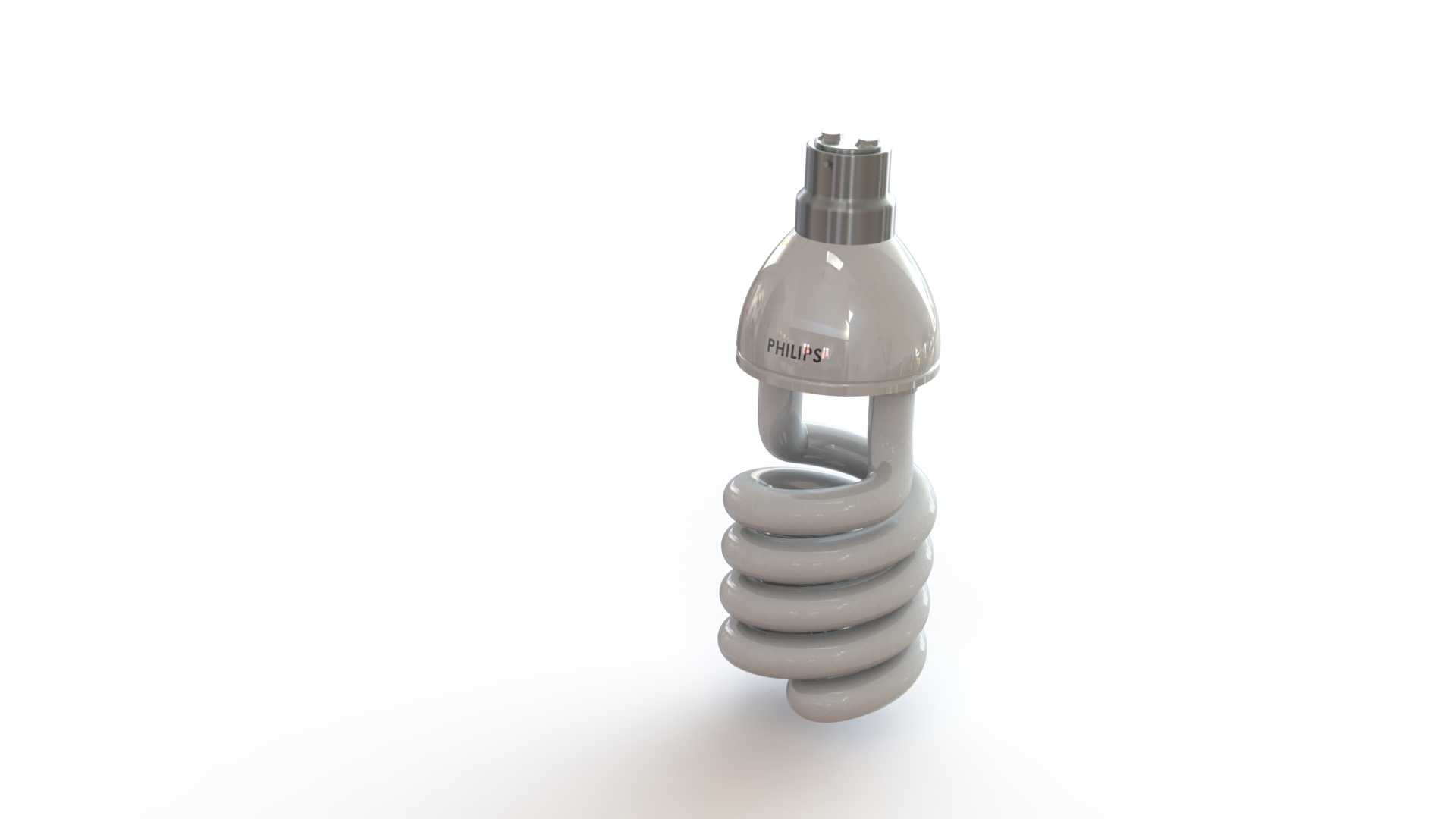

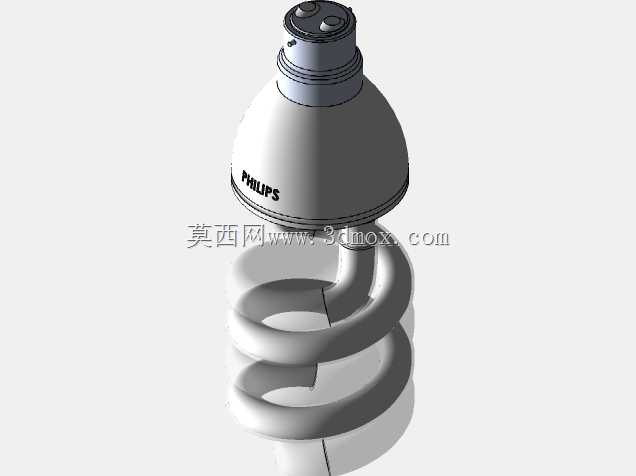

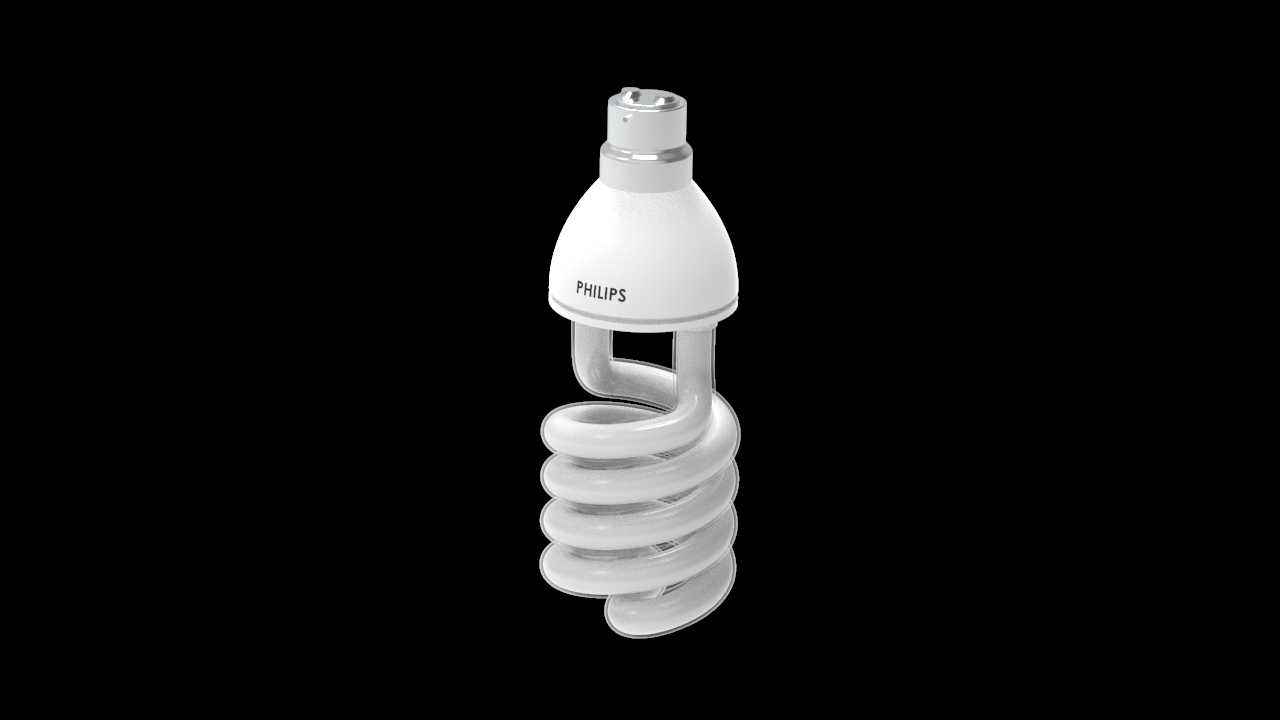

日常民用与商用照明场景中，螺旋型荧光灯曾凭借更高的光效、更长的使用寿命，替代传统白炽灯成为很长一段时期内的主流照明选择，这类产品的结构设计需要兼顾光学性能、安装适配性、使用安全性多方面的工程要求。从结构组成来看，这款产品分为上部灯头、中部驱动壳体、下部螺旋灯管三个核心部分，上部采用标准卡口式灯头结构，匹配国内主流的卡口式灯座安装接口，安装时仅需对准灯座卡槽推入后小幅旋转即可完成固定，相比螺口灯头安装效率更高，抗振动脱落性能更优，适配家庭、办公场所、公共走廊等多数常规照明点位的安装需求。中部的白色壳体内部容纳荧光灯的启动驱动电路，壳体采用阻燃PC材质注塑成型，表面做哑光磨砂处理，既可以避免点亮后出现眩光问题，也能在电路出现异常温升时起到阻燃防护作用，壳体与上部灯头、下部灯管的连接位置均做了卡扣加密封胶的双重固定结构，防止日常使用过程中积尘、蚊虫进入壳体内部影响电路寿命，同时也能避免潮湿环境下的电路短路风险。下部的螺旋灯管采用多圈螺旋盘绕结构，相比传统U型灯管，在相同的壳体外径尺寸下可以排布更长的荧光灯管，在有限的安装空间内实现更高的光通量输出，灯管管壁采用均匀涂覆三基色荧光粉的工艺，保证点亮后光线输出均匀，无明显暗区，灯管与中部壳体的连接位置做了耐高温密封处理，抵消灯管工作时产生的温升对连接结构的老化影响。在建模过程中，需要重点把控螺旋灯管的螺距、圈数与整体外径的匹配关系，既要保证灯管弯折过程中管壁厚度均匀，避免出现弯折处管壁过薄导致的漏气、寿命缩短问题，也要控制整体产品的总长度，避免安装后超出常规灯具灯罩的内部容纳边界，适配多数吸顶灯、台灯、筒灯的改装替换需求。灯头的金属接触片位置需要严格按照国标卡口灯头的尺寸公差设计，保证与灯座接触的可靠性，避免出现接触不良导致的闪烁问题，同时金属部件与壳体之间需要做绝缘隔离设计，满足电气安全的相关要求。这类荧光灯泡的结构设计，核心是在标准安装接口的尺寸边界内，最大化提升发光效率，同时平衡散热、绝缘、装配难度等多方面的工程约束，建模时需要还原各部件的装配间隙、卡扣位置、密封结构细节，为后续的结构验证、开模生产提供准确的三维数据参考。
